LTSpice und die kleinen Widrigkeiten im Alltag ============================================== wie z.B. die Stromrichtung bei Gleichspannungsquellen beim Überfahren der Quelle mit dem Cursor zeigt die Stromzange so, dass sich dummerweise eine negative Stromabgabe ergibt. Kann man das einfach ändern ohne mit Vorzeichen im Plot zu hantieren?
Die Stromrichtung zeigt bei V-Quellen in den Pluspol. Das ist in SPICE so definiert. Kein SPICE der Welt wird das ändern da es sonst inkompatibel wäre. Ähnliches gilt für andere zweipolige Bauteile, z. B. Widerstände. Der Strom zeigt in den Pin-1. Wenn das einem nicht passt, dann einfach den Widerstand umdrehen (ctrl-r). Wen du unbedingt I(V1) mit umgekehrtem Vorzeichen haben willst, dann könntest du a) eine Plotfunktion definieren b) oder eine V-Quelle mit 0V in gewünschter Richtung in die Leitung setzen.
Angehängte Dateien:
-
1,5 KB
c) die Quelle verkehrt herum in den Schaltplan setzen und den Spannungswert negativ vorgeben. Das ist aber eine sehr schmutzige Variante.
Ja an das hatte ich auch gedacht aber da könnte es sein, dass man für verrückt erklärt wird. :-)
Helmut S. (helmuts) schrieb: > Die Stromrichtung zeigt bei V-Quellen in den Pluspol. Das ist in SPICE > so definiert. Kein SPICE der Welt wird das ändern da es sonst > inkompatibel wäre. Ähnliches gilt für andere zweipolige Bauteile, z. B. > Widerstände. Danke für die schnelle Antwort. Ja, die Widerstände kann man umdrehen, das ist das schöne daran. "Extra Uq" möchte ich nicht einsetzen. Eher behelfe ich mir mit dem Einfügen eines sehr kleinen Reichenwiderstandes zur Spannungsquelle lasse dann darüber den Stromplot laufen. Das geht schon. Wäre halt schön, wenn man einfach per Zusatztaste wie Alt (die das Thermometer zeigt) die Stromrichtung im Plot umdrehen könnte. Die eigentliche Simulation in PSpice wäre davon ja gar nicht betroffen, sondern lediglich der Plot, der uns zur Veranschaulichung dient.
dammich, "Reihenwiderstandes" sollte es heißen ;)
Michael N. (much) schrieb: > c) die Quelle verkehrt herum in den Schaltplan setzen und den > Spannungswert negativ vorgeben. Das ist aber eine sehr schmutzige > Variante. Ne ne :-) Dann lieber ein "- I(V1)" ;)
Eine der weiteren Widrigkeiten im Alltag ist, dass sich das Autorange in LTSpice nicht wirklich abschalten lässt. Oftmals fehlt mir bei wiederholtem Run der Simu dann die Nulllinie im Plot zur Beurteilung bzw. es stellen sich unschöne Achseneinteilungen ein. Es gab dazu schon mal eine Diskussion hier: Beitrag "LTspice: Wie Autorange für Plot abstellen?"
Angehängte Dateien:
-
33 KB

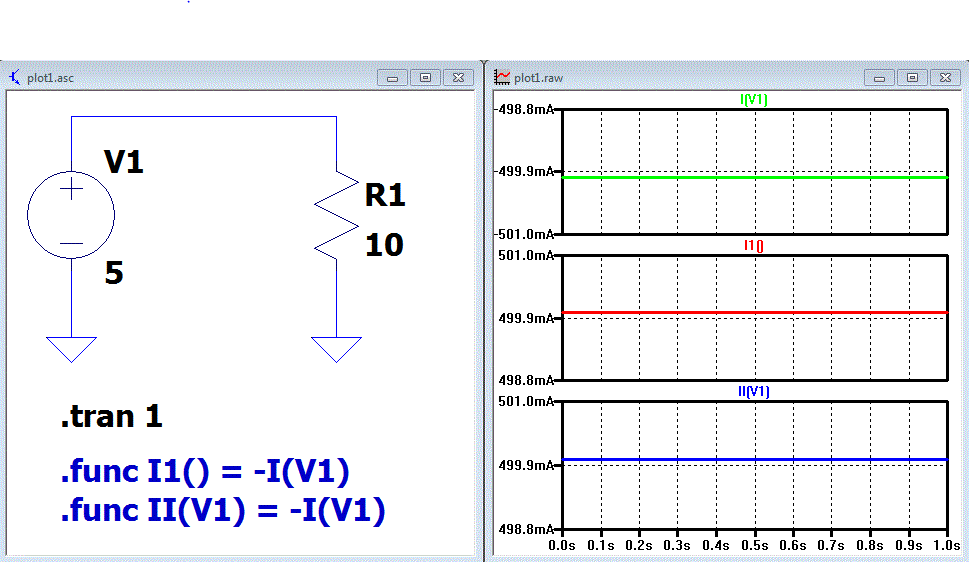

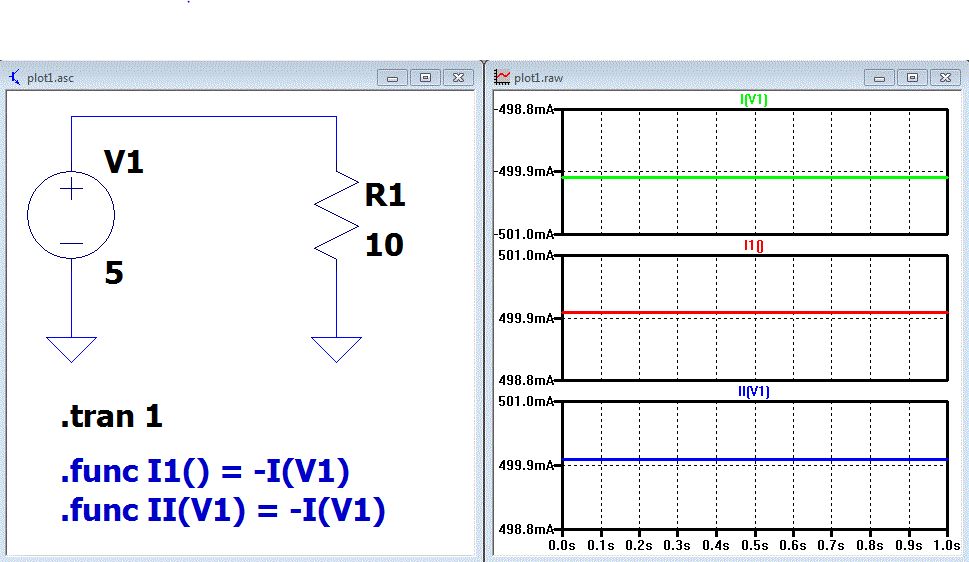

Das wäre das Beispiel mit Plot-Definitionen. Allerdings habe ich das dafür nie verwendet, weil das im Endeffekt eher verwirrt.
Helmut S. schrieb: > Ja an das hatte ich auch gedacht aber da könnte es sein, dass man für > verrückt erklärt wird. :-) diese Bedenken hatte ich auch. Wollte ich dem TO aber keine Variante vorenthalten :-) . Simulant schrieb: > Danke für die schnelle Antwort. Ja, die Widerstände kann man umdrehen, > das ist das schöne daran. "Extra Uq" möchte ich nicht einsetzen. Eher > behelfe ich mir mit dem Einfügen eines sehr kleinen Reichenwiderstandes > zur Spannungsquelle lasse dann darüber den Stromplot laufen. Das geht > schon. Was ist denn an Widerständen bitte besser als an Spannungsquellen? Mit 0V-Quellen veränderst du zumindest die Struktur der Schaltung nicht und ein zusätzliches Bauteil must du so oder so einfügen. Ich persönlich finde allerdings sowieso die von Helmut vorgeschalgene Variante mit den Plotfunktionen am schönsten.
Michael N. (much) schrieb: > Was ist denn an Widerständen bitte besser als an Spannungsquellen? Mit > 0V-Quellen veränderst du zumindest die Struktur der Schaltung nicht und > ein zusätzliches Bauteil must du so oder so einfügen. Naja, da sträubt sich schon mein Inneres dagegen. Einen Widerstand kannst du Gedanklich jederzeit ganz einfach als Leitungswiderstand interpretieren und 0.01 Ohm stört da meistens nicht. Eine zusätzliche Quelle finde ich hingegen eher verwirrend. Insbesondere wenn ich mir sowas dann mal wieder in einem halben Jahre zu Gemüte führe ..
Wenn Sie nicht in der Lage, Ihren Verstand um die scheinbar rückwärts SPICE-Standard Stromkonvention für Spannungsquellen zu wickeln sind, dann sollten Sie vielleicht kreiere deine eigenen personalisierten Symbol. Nur mit der Spannungsquelle Symbol, das mit LTspice kommt beginnen und ändern Sie es nach Ihren Wünschen (speichern Sie sie unter einem neuen Namen, natürlich). Übrigens, ist es akzeptabel, eine informelle "du" in diesen Tagen (ahnungslos Ami hier) zu verwenden? Ciao
Helmut S. (helmuts) schrieb: > Das wäre das Beispiel mit Plot-Definitionen. Allerdings habe ich das > dafür nie verwendet, weil das im Endeffekt eher verwirrt. Funktioniert bei mir nicht. Edit Plot Defs File wirft eine Fehlermeldung "Trouble creating file: C:\Progra~1\LTC\LTSPIC~1\plot.defs" Brrr .. lange nicht mehr gesehen sowas "Progra~1"
> wirft eine Fehlermeldung "Trouble creating file:
Abhilfe:
LTspice mit Adminsistratorrechten starten.
Dazu rechter Mausklick auf das LTspice icon, "als Adminstrator
ausführen".
Der Grund liegt daran, dass normale Benutzer keine Schreibrechte in
bestimmten Ordnern haben.
Tipp:
Unbedingt die für ein Programm benutzte Plotdefs als Kommentar im
Schaltplan ablegen. Alle plotdefs werden in einer Datei gespeichert.
Wenn du die bei einer Neuinstallation "verlierst" sind die alten
plotdefs weg.
@analogspiceman, In diesem Forum verwenden alle das "du". Allerdings scheint das "du" auch zu bewirken alle Hemmungen abzulegen. Dadurch hängen Kommentare oft von der Tageslaune des Schreibers ab. Gruß Helmut
Helmut S. (helmuts) schrieb: >> wirft eine Fehlermeldung "Trouble creating file: > Abhilfe: > LTspice mit Adminsistratorrechten starten .. Ja, ich weiß. Für Updates Syncs verfahre ich so schon lange. Dennoch reichlich blöd, dass der Autor hier Dateien im Programme Verzeichnis speichern lassen will. Das braucht heutzutage kein Mensch mehr. Dafür gibt es schließlich das Verzeichnis c:\users\... Mit welchen uralt anno Tools hat der das eigentlich kompiliert, wenn man mal fragen darf? > Tipp: > Unbedingt die für ein Programm benutzte Plotdefs als Kommentar im > Schaltplan ablegen. Da war ich mir zunächst unsicher und habe es als Spice Directive im Schaltplan abgelegt. Hat aber eh nicht geklappt. Im NoiseFigure.asc Beispiel hab ich's dann gelesen .. > Alle plotdefs werden in einer Datei gespeichert. > Wenn du die bei einer Neuinstallation "verlierst" sind die alten > plotdefs weg. OK, vielen Dank für die Info.
