Wiltron SWR bridge baugleich mit Rohde & Schwarz ZRB

[Dieter J. (djac)]

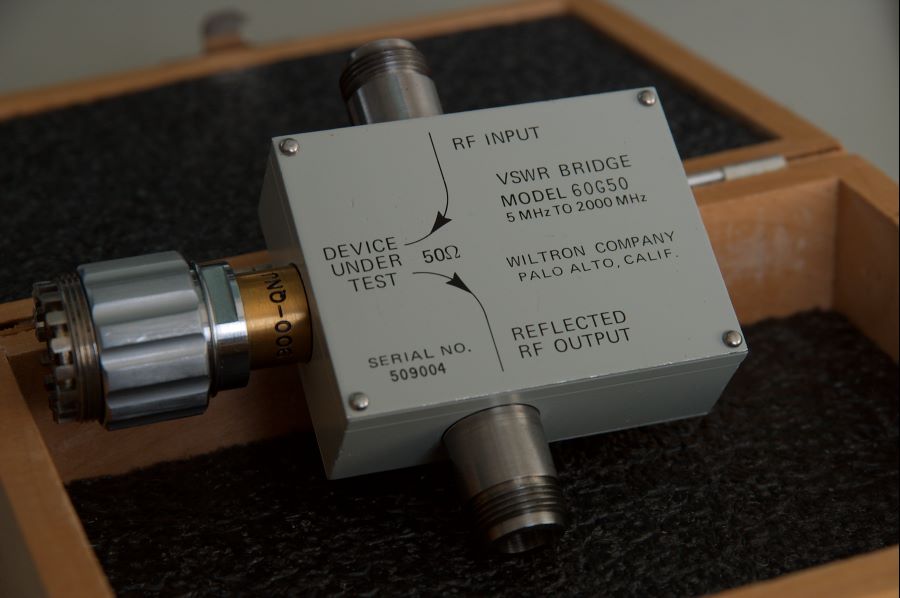

Wiltron SWR bridge / Messbrücke 60G50. Preis 460,00€ inklusive
versichertem Versand.

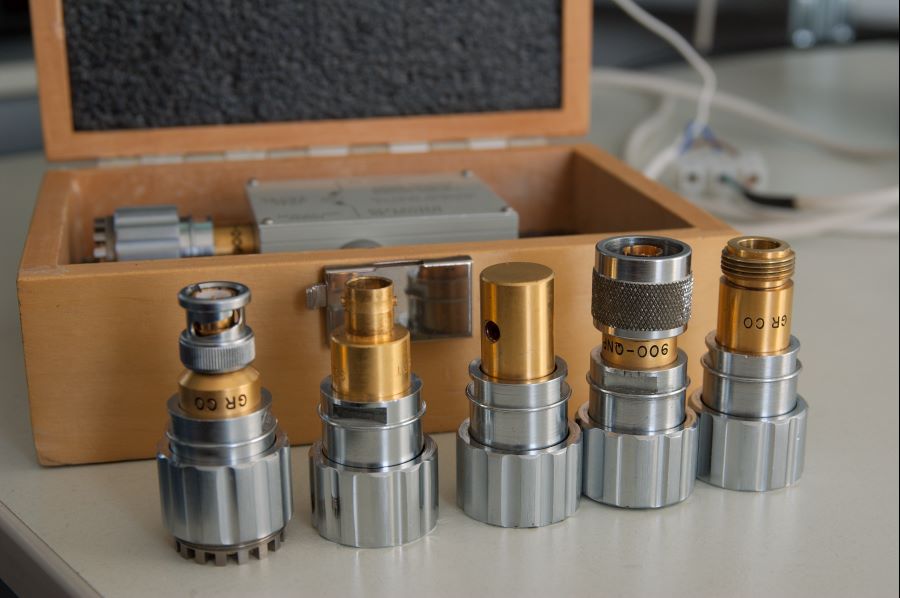

Wenig genutzte und sehr gut erhaltene SWR Messbrücke mit Adaptern für
BNC und N jeweils Male und Female, sowie 50 Ohm
Präzisionsabschlusswiderstand für den Frequenzbereich 5MHz bis 2GHz. Der

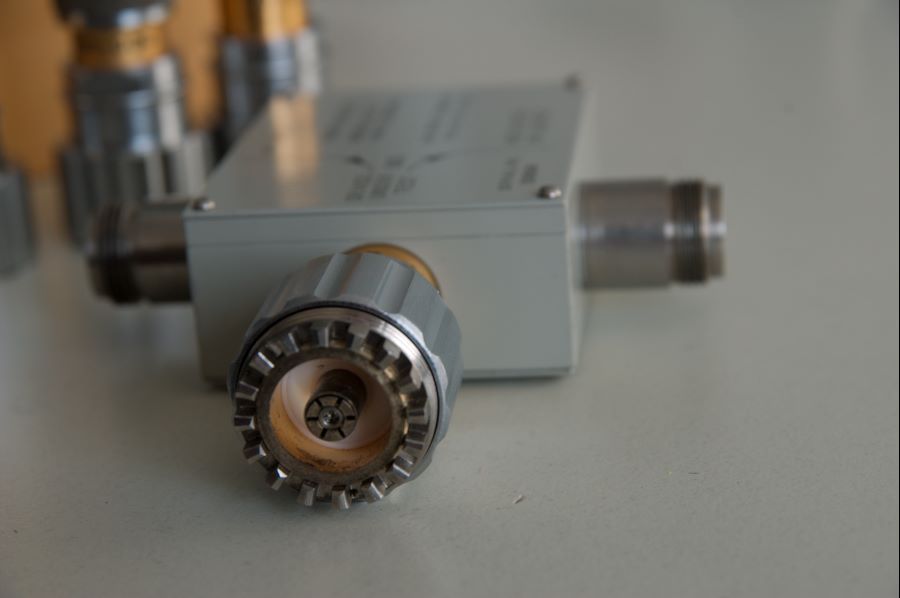

Ausgang (device under test) ist vom Typ GR900, sehr präzise
Hochfrequenzverbinder mit extrem geringem VSWR. Um an die gebrauchlichen
Verbinder ankoppeln zu können dienen die Adapter. Dies ist genauer als
eine Messbrücke mit z.B. N-Ausgang und zusätzlichem Adapter auf BNC.

Die GR900 Adapter sind geschlechtslos, so dass zwei von Ihnen
zusammengeschraubt werden können. Auf diese Weise erhält man z.B. einen
hochpräzisen Adapter N-Male auf BNC-female, der auch unabhängig von der
bridge genutzt werden kann.

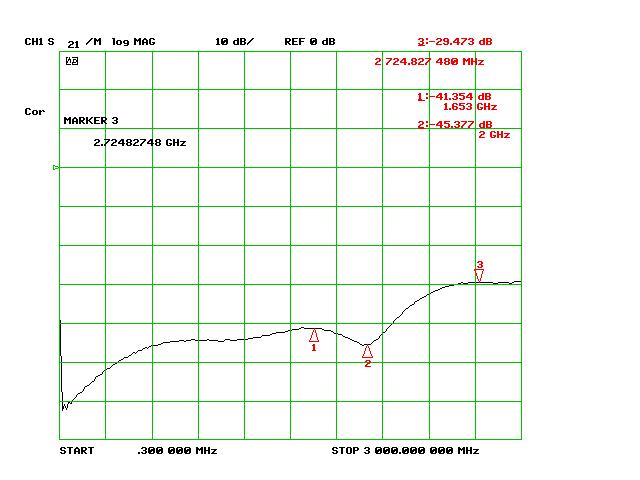

Die Messung der Directivity mit dem vector network analyzer (siehe Bild)
zeigt, dass die Messbrücke innerhalb ihrer Spezifikation arbeitet und
mit Abstrichen an der Directivity bis 3GHz einsetzbar ist.

Ein gedrucktes User Manual liegt bei.

Privater Verkauf ohne Gewährleistung entsprechend EU-Recht, allerdings
gewähre ich ein 7-tägiges Rückgaberecht - Rücksendekosten zu Lasten des
Käufers - sofern das Gerät wesentlich nicht in dem hier beschriebenen
Zustand ist.

Anfragen an dj (at) fraenz-jaeger (dot) de

[Dieter J. (djac)]

Push up.

[Ralph B. (rberres)]

Hallo Dieter

Ich glaube , die etwas unkonventionelle Steckernorm in Verbindung mit
dem Preis schreckt die meisten hier ab.

Irgendwie erinnert mich dieser Stecker an DC-Fix von Rohde&Schwarz.
Allerdings kenne ich nur die lange übliche DC-Fix-B Norm.

Die hatte einen ungeriffelten Außenring. Könnte es sein das der GR900
Anschluss dem DC-Fix-A von Rohde&Schwarz entspricht?

Viele Grüße

Ralph Berres

[Dieter J. (djac)]

Moin Ralph,

möglicherweise sind diese Adapter relativ unbekannt. Es lohnt sich aber
sich damit zu beschäftigen. Die General Radio Adapter haben mit den
DC-Fix von R&S nichts zu tun. Sie sind eher vergleichbar mit den APC-7
von HP, sind aber noch weniger Verlust behaftet als diese (SWR für einen
Übergang APC7-APC-7 bzw. GR900-GR900):

SWR(APC-7) = 1.003 + 1.002 * f(GHz)
SWR(GR900) = 1.001 + 1.001 * f(GHz)

Bei GR900 ergibt das einen Return Loss von ca. 50dB bei 2 GHz, also weit
aus geringer als der Messfehler auf Grund der Directivity von min 40dB.
Will ich also ein Testobjekt mit BNC-Verbinder an die Brücke
anschließen, kann ich den GR900/BNC Adapter verwenden ohne dass der
zusätzliche GR900-GR900 Übergang (neben dem unvermeidlichen BNC-BNC
Übergang zum eigentlichen Testobjekt) zu einem nennenswerten Messfehler
führt.

Hätte ich dagegen eine Messbrücke mit N-Ausgang und wollte an BNC
anschließen, so benötigte ich einen N/BNC Adapter und der zuätzliche N-N
Übergang hat einen deutlich größeren SWR als GR900-GR900.

Insofern ist der GR900-Ausgang ein Vorteil.

Eine Brücke mit diesem Ausgang ist sehr schwierig zu finden, die Adapter
hingegen sind durchaus zu bekommen, z.B. die fehlenden GR900/smc, Preis
so ca. 60-100€.

Ich verkaufe dieses Schätzchen nur, weil ich keine weitere Verwendung
dafür sehe, seitdem ich einen VNA mit Testset habe.

Gruß Dieter

PS ich habe ein genaues Datenblatt zu den GR900 Verbindungen, hänge es
aber nicht an weil ca. 4MB groß. Bei Interesse kann ich es aber
zumailen.

[Dieter J. (djac)]

verkauft

[Ralph B. (rberres)]

Dieter Jaeger schrieb:
> verkauft

Herzlichen Glückwunsch

Ralph

[Dieter J. (djac)]

Danke. Ruf mal an, wenn es zum SML was neues gibt.

Gruß Dieter
