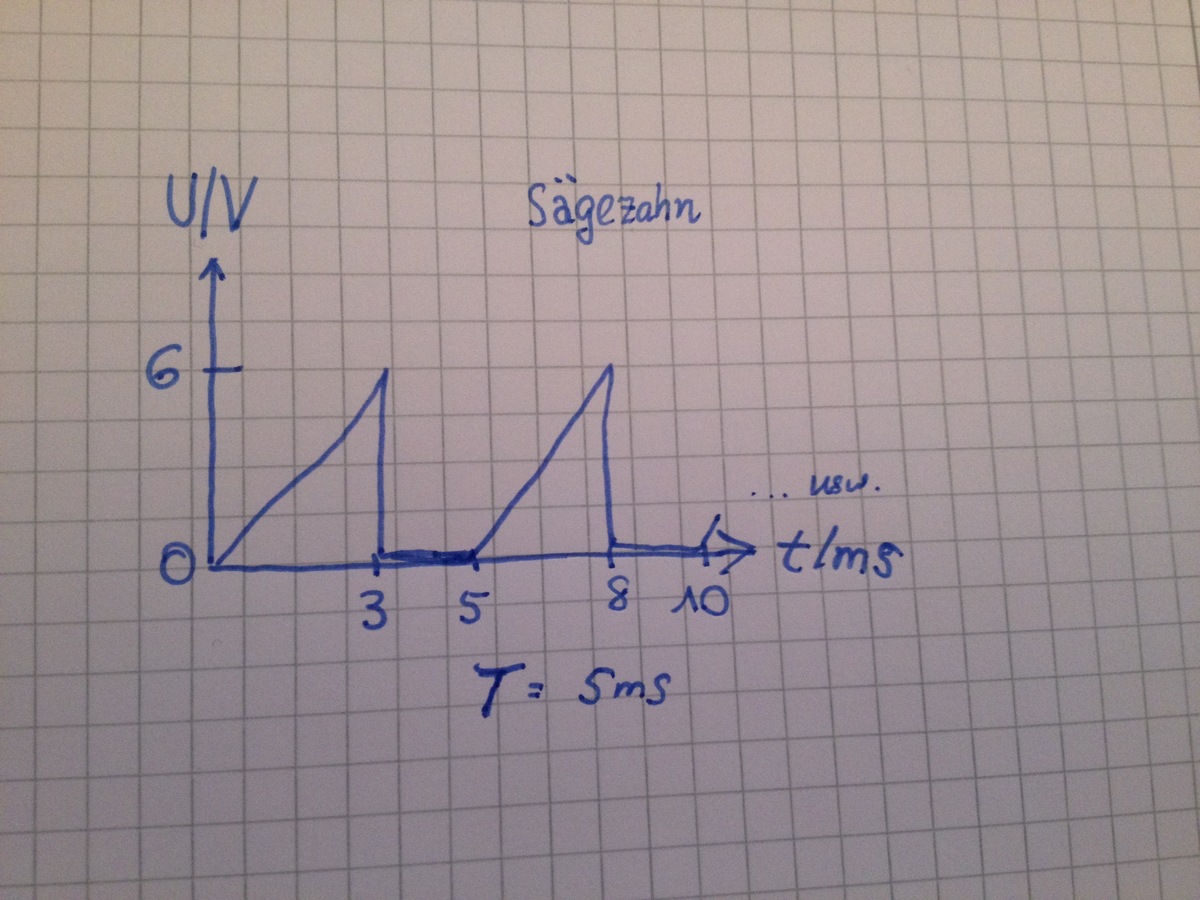

Sägezahnspannung, mit Ansatz&Bild

Daniel B. (daniel_24) OP 16.02.2015 18:24 #4015486

Lesenswert?

•

Grüezi mal wieder.

Gesucht sind

Effektiv, Mittelwert, Gleichrichtwert.

Und dazu noch : Was misst ein Drehspulinstrument ohne
Bandbreitenbegrenzung ?


Effektivwert : Ich würde sagen man kann ihn so berechnen ?:
U= û*1/sqrt(3)   wäre dann U = 6V/sqrt(3) = 3,46V

Für den Mittelwert gab es ein Integral oder ?
Bei der letzten Frage mit dem DSI habe ich keine Ahnung ;D

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Stefan1234 Gast 16.02.2015 19:08 #4015554

Lesenswert?

•

▲
▼

Du musst du aus mehreren Bereichen zusammenbauen. Ich mach mal den
Bereich von 3ms bis 5ms: 0V

Antwort Zitieren Bearbeiten Löschen Beitrag melden

U. B. Gast 16.02.2015 19:25 #4015592

Lesenswert?

•

▲
▼

> Für den Mittelwert gab es ein Integral oder ?

Für den Effektivwert auch.  ;-)

Für den Gleichrichtwert integriert man wie beim Mittelwert, nur dass man
den Betrag nehmen muss (hier also nicht relevant).

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Daniel B. (daniel_24) OP 16.02.2015 19:31 #4015602

Lesenswert?

•

▲
▼

Oh ok, Danke zunächst!

I) Ja und zwischen 0 und 3 ms haben wir praktisch die Funktion y=2x oder
?!

II) oha, ist es dieses mit Wurzel ? Ueff = sqrt(1/T ∫ u^2(t) dt)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

sporadischerBesucher Gast 16.02.2015 19:41 #4015618

Lesenswert?

•

▲
▼

Also ich glaube der Effektivwert beträgt 1,8 Volt. Ist aber nur meine
ganz persönliche Meinung ;-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Daniel B. (daniel_24) OP 16.02.2015 20:09 #4015672

Lesenswert?

•

▲
▼

Jo mei , gerne aber wie kommt darauf ?

Für die andere Werte kann man folgende Formeln nutzen ?

Mittelwert            u = 1/T * ∫ u(t) dt
Gleichrichtwert  |u| = 1/T *∫ |u(t)| dt

Antwort Zitieren Bearbeiten Löschen Beitrag melden

andi Gast 16.02.2015 20:42 #4015731

Lesenswert?

•

▲
▼

Daniel Burdenski schrieb:
> Jo mei , gerne aber wie kommt darauf ?
>
> Für die andere Werte kann man folgende Formeln nutzen ?
>
> Mittelwert            u = 1/T * ∫ u(t) dt
> Gleichrichtwert  |u| = 1/T *∫ |u(t)| dt

jetzt halt einsetzen und ausrechnen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

U. B. Gast 16.02.2015 20:53 #4015753

Lesenswert?

•

▲
▼

Effektivwert = 2,68328...

Mittelwert = Gleichrichtwert = 1,8

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Daniel B. (daniel_24) OP 16.02.2015 21:02 #4015773

Lesenswert?

•

▲
▼

Ok danke, funktioniert und ist geklärt ;)

Aber nochmal zur letzten Frage ;
weiss da jmd weiter mit dem Drehspulinstrument ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
