Hallo Zusammen! Ich will mir gerne einen Motion Sensor Suit mit einem Raspberry Pi 2 und den Invensense MPU 9250 Sensoren bauen. Es gibt Breakout Boards mit den Sensoren direkt von invensense: http://store.invensense.com/ProductDetail/EMSENSRMPU9250-Embedded-Masters/552444/ Der Raspberry PI beherrscht ja nun I2C und SPI, so wie auch die Sensoren. Ich habe gedacht, dass ich die Sensoren einfach per I2C anbinde, da ich gelesen habe, dass I2C etwas weniger anfällig für längere Leitungen ist. Ausserdem spare ich mir die extra Signalleitung und kann alle Sensoren schön in Reihe anschliessen. Die maximale Leitungslänge wäre ca. 1m. Meint Ihr das ist richtig auf I2C dabei zu setzen? Ich sage mal im optimal Fall schliesse ich bis zu 11 Sensoren an, und will natürlich möglichst schnell die Daten bekommen. Ich habe mir die Verkabelung ganz simpel so vorgestellt: o = Sensor | = Leitung RPI = Raspberry Pi o | o-o-o-o-o |RPI o / \ o o | | o o Würde das so passen? Was ist mit Pull-Up Widerständen, und wenn ja wo schliesse ich die an? Bin Informatiker und kein Elektrotechniker, also bitte nicht viel Grundwissen voraussetzen, was Verkabelung und Widerstände angeht ;-) Ausserdem habe ich etwas von einem I2C Line Driver gelesen. Da wollte ich mal fragen was das ist? Kann ich damit die Übertragungsgeschwindigkeit tunen, und wenn ja, wie konfiguriere/berechne ich den? Wäre toll, wenn ich zu meinem simplen Projekt mal ein paar Expertenmeinungen bzgl Verkabelung und nötige Elemente (Widerstände, Switch?) bekomme.
Marco W. schrieb: > Ausserdem spare ich mir die extra Signalleitung > und kann alle Sensoren schön in Reihe anschliessen. Nö, nur maximal 2 Stück, denn der MPU kann lediglich eine von 2 I²C Adressen benutzen. Du wirst also Sensoren/2 I²C Busse brauchen. SPI kann alle Leitungen bis auf den Chip Select (/CS) gemeinsam nutzen, du wirst aber für jeden Sensor ein CS Signal erzeugen müssen. Bei vielen Sensoren auf einer Leitung wird aber die Treiberleistung interessant.
:
Bearbeitet durch User
Servus, die MPU9250 hat nur ein Adresspin (AD0) und somit ist es dir maximal möglich 2 verschiedene MPUs mit einem I2C anzuschließen. Alternativ müsstest du die AD0 leitung als eine Art Chipselect missbrauchen (klappt mit dem 9150 auf jeden Fall, selbst schonmal 5 Stück in dieser Form betrieben), da bräuchtest du allerdings noch zusätzliche Steuerleitungen (ähnlich SPI). Sonst ggf einen Multiplexer an den raspi schalten und so die I2C Leitungen multiplexen. Welche Daten möchtest du überhaupt bekommen? Accel, Gyro, Mag? Oder die vom DMP berechneten 6 Achs Quaternionen? Mit welchen Datenraten? Die Art und Weise des Multiplexens & die nötige Übertragungsgeschwindigkeit würde sich direkt auf die Wahl von Treiberbausteinen, Pullups etc. auswirken. Gruß
:
Bearbeitet durch User
Danke für die schnelle Antwort. War ja schonmal gut, dass ich gefragt habe. Also benutze ich wohl besser SPI, oder? Und könntet ihr mir da Tips zur Verkabelung geben, oder ist das einfach Anschliessen aller Leitungen und der Rest Treiber-Gefummel?
Der Raspi hat die Pullups direkt auf dem Board verlötet, daher sollten die zusätzlichen Pullups auf den Adapterplatinen abgelötet werden.
Du solltest die schwachen Ausgänge des RPi nicht direkt auf den externen Bus legen, vor allem, wenn da einige Sensoren mehr drauf liegen. Ein Ausgangstreiber für MOSI und SCLK sowie ein Eingangsgatter für MISO können da nicht schaden. Da du sowieso nicht mehr als einen Sensor gleichzeitg ausliest, kannst du CS mit einen Dekoder/Multiplexer generieren und so GPIO sparen. Bei 16 Sensoren wären 4 bit genug, bei 32 dann 5 bit.
Servus Lukas! Danke für die Antwort. Schön mal mit jemandem zu reden, der das schon gemacht hat. Ich will am liebsten erstmal nur die Accelerometer und Gyroskop Daten so schnell wie möglich bekommen. Der DMP ist sicher mal nett anzusehen, aber bisher hat mich noch keine hardwareseitige sensor-fusion überzeugt. Kalman-Filter, User-Acc-Calculator etc. habe ich am laufen, so wie ich mir das vorstelle. Das läuft dann alles auf dem RPI und wird dann per Ethernet oder WIFI weitergerreicht. Ich will die Orientierung zwischendurch mal mit dem Magnetometer norden. Aber das wird wenn nötig manuell an und ausgestellt, wenn das ein Bandbreitenproblem darstellen sollte. Also was nehm ich jetzt SPI oder I2C mit Multiplexer(n)? Und gibt es was zu beachten, wenn ich so viele Teilnehmer anschliessen will?
@Matthias: Danke für die Idee mit dem 4-Bit Multiplexer. Das mit den Ausgangstreibern und dem Eingangsgatter guck ich mir mal an, wie das macht.
Marco W. schrieb: > Ich will am liebsten erstmal nur die Accelerometer und > Gyroskop Daten so schnell wie möglich bekommen. > ... > Ich will > die Orientierung zwischendurch mal mit dem Magnetometer norden. Aber das > wird wenn nötig manuell an und ausgestellt, wenn das ein > Bandbreitenproblem darstellen sollte. So schnell wie Möglich könnten ~4kHz sein. Also 4000Hz 2 Datentypen 2 Byte/Datentyp * 11 Sensoren = 176000 Byte/s. Das über ein bspw. 100kHz I2C zu bekommen ist problematisch ;). Die Magnetdaten kommen mit max 100Hz (eher so ~80Hz). Dadurch wird man sich kein Bandbreitenproblem reinholen. Motioncapture mit ~25-30Hz Ausgangsrate (also berechnete Lagedaten) sollte klappen. Aufnehmen würde ich dafür mit ~100-250Hz. Da schaut das mit der Bandbreite etwas besser aus. Wenn du zu einem Zeitpunkt die Magnetdaten bekommen möchtest ist es einfacher dies via I2C zu realisieren, da der Magnetsensor intern in der MPU mit I2C angeschlossen ist. Da braucht man nur den bypass einschalten und kann mit dem ak8963 direkt kommunizieren. Via SPI ist das etwas komplizierter. Da gibt es in der MPU ein paar Register über die man die Kommunikation indirekt führen muss. SPI kann natürlich höhere Datenraten, allerdings ist das für längere Strecken noch weniger geeignet, als I2C (was an sich idR schon nicht optimal ist bzw. bis ~40cm noch "geht"). Meine Lösung war damals die Sensoren mit jeweils einem uC zu versehen und eine Uart Busstruktur aufzubauen. Gruß edit: Achja. Der Datensammler war dann auch kein Raspi bei mir sondern ein CortexM0, der die Daten über ein WLAN Modul rausgeschickt hat.
:
Bearbeitet durch User
@Lukas: Danke für das Feedback. Das sind sehr wertvolle Vorabinformationen für mich. Ich werde mich jetzt erstmal in die Grundlagen einarbeiten. Insgeheim habe ich mir überlegt, per bit-banging aus den ganzen GPIO Pins so viele I2C Busse wie möglich zu machen. Ich hatte mir das so gedacht, dass ich mal schaue wie viele I2C Busse ich parallel untergebracht bekomme, dann kann ich die vorhandenen Busse parallel abfragen und spare Bandbreite. So weit ich gelesen habe, kann ich mit dem RPI2 31 GPIOs ansteuern. Würde also theoretisch für 15 Busse reichen, wenn jeder seinen eigenen SCL und SDA hat. Pro Bus will ich gerne 2 Sensoren anschliessen können. Der RPI ist sowieso ein Quad-Core, also ist das schon ok, wenn ich eine CPU exklusiv für das Treiben der Busse nutze. Ausserdem hätte ich so die minimale Leitungslänge zu jedem Empfänger. Für die Verbindung würde ich dann einfach ein Flachbandkabel mit 4 Adern an jedes Sensorpaar führen. Ich bestelle mir jetzt mal den RPI2 und eine Hand voll MPUs und probiere per bit-banging 2 Sensoren über 2 GPIO-PINS auszulesen. Beispielcode gibt es ja genügend. Wenn das klappt, kann ich das ja auf die anderen GPIO-PINS auch anwenden und kann den Rest der Sensoren anschliessen. Noch 2 kurze Fragen: 1. Muss ich wirklich die Pull-Up-Widerstände auf den Breakout-Boards rauslöten? 2. Wenn ich per Bit-Banging die GPIOs in I2C Busse umwandel, kann ich dann alle an eine gemeinsame Clock Leitung (SCL) hängen? Dann bräuchte ich ja nur noch SDA pro Bus. Oder vertue ich mich da mal wieder? Vielen Dank für die ganzen hilfreichen Antworten! Ich bin da sehr dankbar für.
Marco W. schrieb: > 1. Muss ich wirklich die Pull-Up-Widerstände auf den Breakout-Boards > rauslöten? Ich kenn die Widerstandsgrößen nicht. Einfach mal ausrechnen, ob das mit den Pullups irgendwo zwischen ~1k und 15k landet (10k sind quasi standard, bei langen Leitungen gerne etwas weniger). > 2. Wenn ich per Bit-Banging die GPIOs in I2C Busse umwandel, kann ich > dann alle an eine gemeinsame Clock Leitung (SCL) hängen? Dann bräuchte > ich ja nur noch SDA pro Bus. Oder vertue ich mich da mal wieder? Ich bin der Meinung, ein I2C Slave kann sowas wie Clockstreching machen (ob die mpu das beherrscht, weiß ich nicht), also die Clock manipulieren. Da könnte es zu komplikationen kommen, wenn mehrere slaves gleichzeitig versuchen an der Clockleitung rumzuzerren. Müsste man genauer nachlesen, was die mpu kann. Noch eben was allgemeines zum Thema Magnetsensor: wenn zwei MPUs an einem Bus hängen, auch mit unterschieldichen Adressen, haben die AKs trotzdem die gleichen Adressen. Also musst du entweder wieder über die internen Register gehen, sodass die MPUs mit den AKs kommunizieren oder den I2C bypass Modus an und aus schalten. Am besten hat das für mich funktioniert zur Konfiguration des AKs den entsprechenden bypass anzuschalten, die Einstellungen vorzunehmen, dann den bypass aus und via MPU Slave Registern die Kommunikation automatisch ablaufen zu lassen. Gruß
Hi Lukas! Ja, das mit dem Clockstretching habe ich auch gelesen. Ist ja auch nicht nötig, die clock einzusparen und werde ich dann auch gar nicht erst probieren. Ich spendier einfach jedem Bus seinen eigenen Takt. Der Tip mit dem Magnetometer ist auch sehr gut! So was kann aufhalten/verwirren, wenn man es nicht weiss. Bin ja mal gespannt, ob ich das so hinbekomme. Ich melde mich mal, wenn was läuft oder eben auch nicht ;-) Besten Gruss!
bit-banging ist bei I²C nicht ganz einfach, da jeder Slave die LOW-Zeit vom Clock verlängern kann, und darauf muß man reagieren. Deine Ports müssen auch Open-Drain sein, ob man da, beim Raspberry, 'nah' genug an den GPIOs dran ist, um das auch noch auf mehreren Pins gleichzeitig zu machen? Da ist SPI definitiv einfacher, da könnte man den Takt für alle Bussegmente gemeinsam erzeugen, und immer 8x SDO und 8x SDI auf einen Port, und diese Ports dann mit einem kompletten Byte beschreiben / lesen. Mit freundlichen Grüßen - Martin
Hallo Marco, spannendes Projekt, ich versuch gerade, genau das gleiche zu realisieren. hab mir die Sensoren von Drotec aus frankreich bestellt, sind da etwas billger (sind noch nicht da). Ich will das Projektr aber mit Funkmodulen realisieren, da das gleich mit Kabeln und analogen Sensoren bei mir schon läuft und die Kabel nerven. Zur TWI(I2C)-Übertragung: Ich experimentiere gerade mit IMU3000 und ADXL345 (Vorläufer von MPU9250) und die TWI-Übertragung ist nicht besonders schnell. Ich hätte gerne 200 Hz Abtastrate. Bin nicht sicher, dass Du das mit einem Knoten (Raspberry), der alle Sensoren bedienen muss, schaffst. TWI ohne Interruptsteierung ist auch ziemlich blöd, weil der Prozessor ständig wartet. Du brauchtst also ein ganz speziell für diese Sensoren ausgetüfteltes TWI-Programm, das interruptgesteuert ist (Das istt so meine Erfahrung).Da wäre schnelles SPI besser. Das Problem der Synchronisierung der Daten von den Körpersegmenten ist nicht trivial. Die Sensoren haben ihren eigenen Takt und der ist natürlich innerhalb weniger Sekunden nicht mehr synchron. Ich bin auch noch nicht fertig mit meiner Lösung, das kann noch ein paar Wochen dauern, aber dann hab ich die Daten und dann würd ich Dich evt mal nach Kalman-Support fragen, das brauch ich nämlich kanns's aber nicht selber programmieren. Gruß, Hamster
Hallo Hamster! Ich habe noch nichts bestellt, weil gerade pleite :-( Hab aber auch die Drotecs gesehen und werde die bestellen. Von dem verkabelten analog-Sensor Aufbau samt Auswertungssoftware würde ich ja gerne mal ein Video sehen. Gibts sowas? Vielleicht wird ja ein schönes Gemeinschaftsprojekt und eventuell ein µC.net-Artikel draus. Würde mich freuen, wenn Du (und alle die das selbe vorhaben) auch weiterhin deine Fortschritte berichtest. Im Grunde genommen ist es ja eh ne Kopie vom PrioVR: http://priovr.com/ Aber bevor ich mir das kaufe, bau ich mir das selber, da weiss ich was ich habe und wie ich es ohne komische corporate-api programmiere. Gruss robotrovsky
Angehängte Dateien:
-
240 KB
Update: Also ich habe mittlerweile mein Zeug bestellt und gestern ist es angekommen. Ich hab jetzt den Cross-Compiler aufgesetzt und auch schon brauchbaren Code zur Ansteuerung über die /dev/i2c Linux Schnittstelle gefunden. Der MPU funktioniert auch am I2c ohne die Pull-Ups rauszulöten. Die Software mit der es auf Anhieb ging habe ich von hier: http://icube-avr.unistra.fr/en/index.php/I2C_communication_between_RPI_and_MPU9150 Ich denke ich werde jetzt probieren mit WiringPi, das Beispiel nachzuprogrammieren, so dass er nicht mehr auf /dev/i2c angewiesen ist, sondern man einfach 2 Pins angeben kann. Meine C++ (g++ 4.9.3) Cross-Toolchain setzt sich übrigens aus diesen beiden zusammen: 1. Zum Kompilieren auf x86_64: http://releases.linaro.org/14.11/components/toolchain/binaries/arm-none-eabi/gcc-linaro-4.9-2014.11-x86_64_arm-eabi.tar.xz Bsp:
1 | arm-none-eabi-g++ -std=c++14 -mcpu=cortex-a7 -mfpu=neon-vfpv4 -mfloat-abi=hard -fno-short-enums -c -o hw14.o hw14.cpp |
2. Zum Linken funktioniert die Toolchain aus 1, leider nicht, da sie sich in der ABI der Systembibliotheken unterscheidet. Dafür habe ich dann den g++ aus den Raspberry-Tools genommen https://github.com/raspberrypi/tools Bsp:
1 | gcc-linaro-arm-linux-gnueabihf-raspbian-x64/bin/arm-linux-gnueabihf-g++ hw14.o -o hw14 |

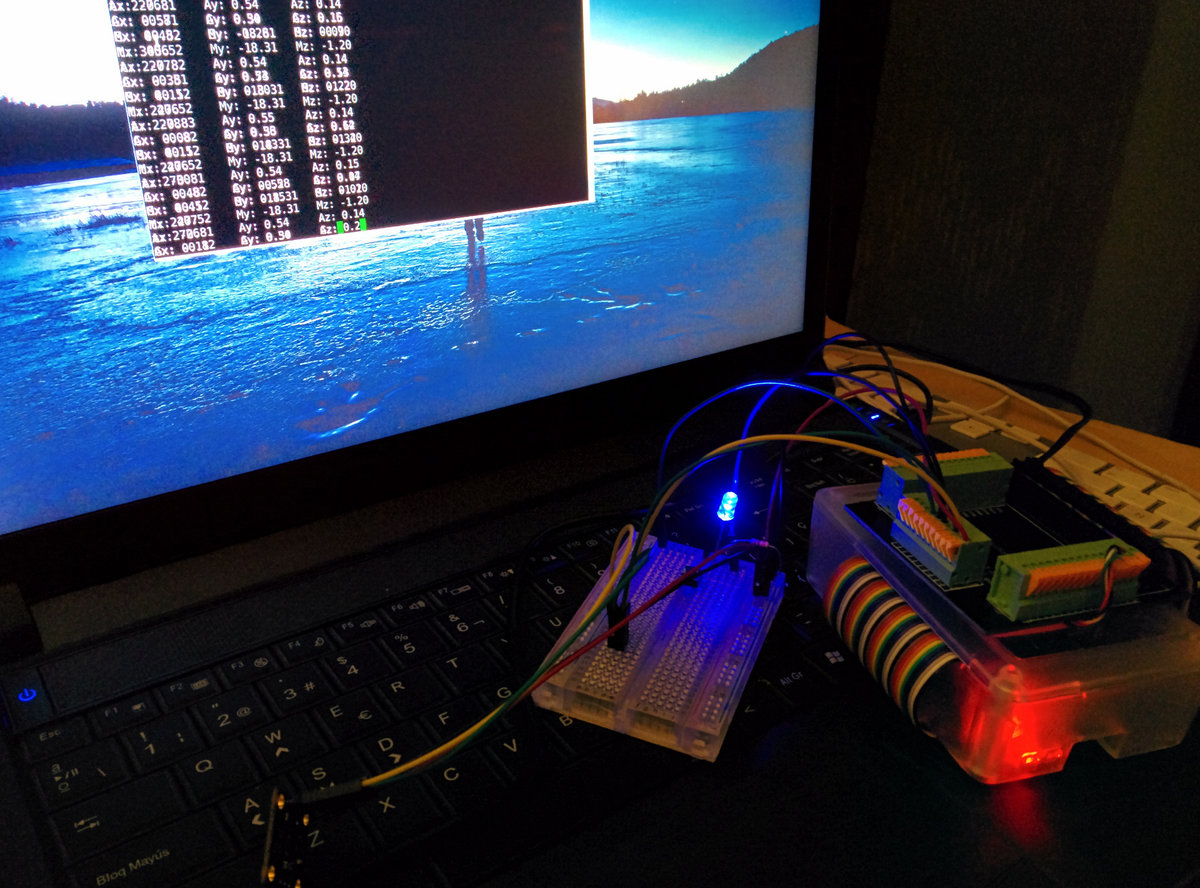

Denn so toll der RPI ist, ich will da nicht drauf programmieren. Anbei noch ein kleiner Screenshot vom ersten angeschlossenen MPU :-) Das Paddle-Board kann ich absolut empfehlen, vor allem in Kombination mit nem USB-to-Serial Konsolenkabel. Dann braucht man gar keine andere Stromquelle mehr und sieht natürlich auch die Boot und Shutdown Messages. Hat sogar genug saft für den Wifi-Dongle. Wie mache ich das mit dem Jumper auf dem Drotek-Board? Da sind 3 kleine silberne Lötstellen. Muss ich da die beiden rechten miteinander verlöten, damit er die alternative Adresse nimmt? Oder alle 3?
Marco W. schrieb: > Wie mache ich das mit dem Jumper auf dem Drotek-Board? Da sind 3 kleine > silberne Lötstellen. Muss ich da die beiden rechten miteinander > verlöten, damit er die alternative Adresse nimmt? Oder alle 3? Es waren die ersten beiden. Die Droteks haben mit 0x69 Adresse 1 als Standard.
Kleines Update: Nachbestellte Sensoren habe ich schon hier liegen, denen muss ich aber noch die Stecker anlöten. Die Verkabelung hat auch ganz gut geklappt. Ich nehme 8 poliges Flachbandkabel und führe durch jedes Kabel zwei Busse, die Buchsen sind gecrimpt. In letzter Zeit bin ich jedoch leider nicht mehr wirklich dazu gekommen daran weiter zu arbeiten. Ich habe aber heute mal den I2C bit banging bus fuer den rpi auf github hochgeladen. Vielleicht hilft es ja jemandem und sei es nur als Einstiegsbeispiel um es besser zu machen. Damit kann man 2 beliebige GPIO Pins als I2C Bus verwenden. Ist eventuell auch fuer andere Sachen interessant sich mehrere Busse anzulegen. Mit dem MPU 9250 von Drotek funktioniert es. Ich habe mittlerweile aber gemerkt, dass der Drotek MPU 9250 in Wirklichkeit der MPU9150 mit angeloeteten SPI Pins ist. Deswegen hatte das Beispiel auch auf Anhieb funktioniert. https://github.com/robotrovsky/rpi_i2c_bit_banging
