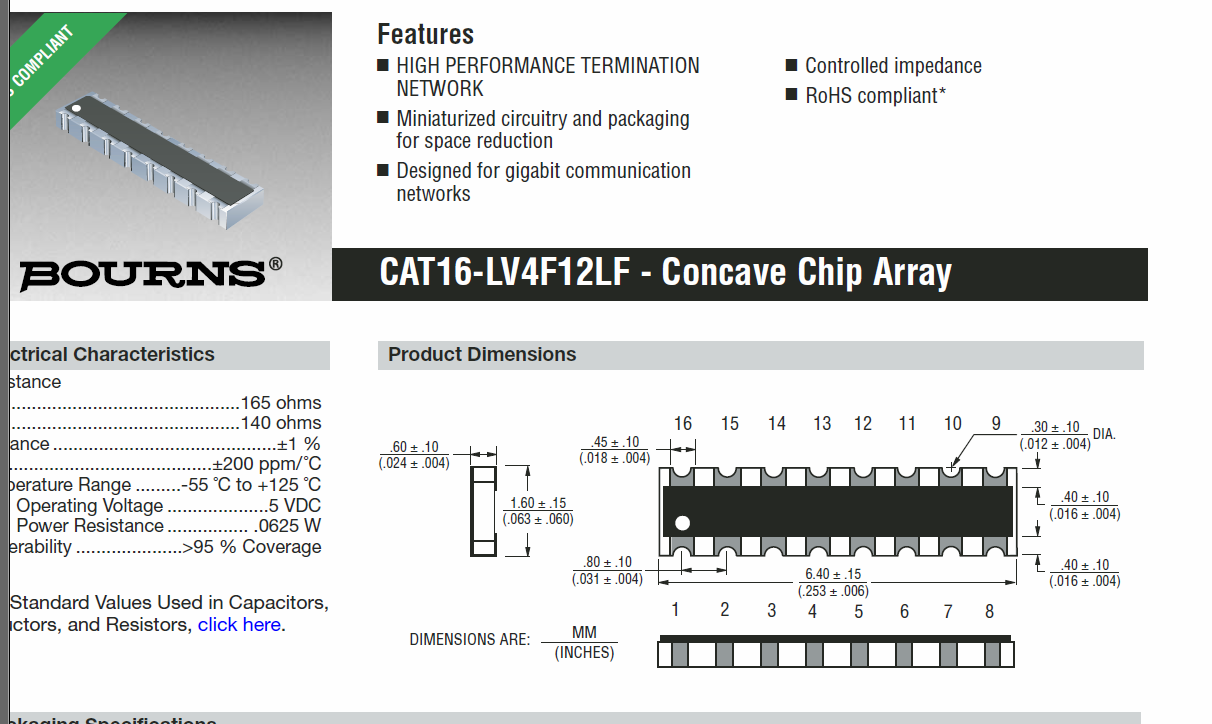

Footprint für Widerstandsarray CAT16-LV4F12LF

Gast
Lesenswert?
• ▲
▼
Christian Becker schrieb:
> Ich kenne mich damit leider gar nocht aus bin total neuling in Altium.

Bei professionellen Anfängerlehrgängen ist meistens die Erstellung eines
Bauteils mit Footprint das Erste - ist irgendwie auch logisch, weil man
ohne Bauteil weder Stromlaufplan noch Layout erstellen kann. Die
Reihenfolge ist daher Bauteile definieren - Stromlaufplan -
Platinenumriss usw. - Plazieren - Routen - Datenausgabe.

Hier im Forum wird das leider meistens auf den Kopf gestellt - erst mal
ein Layout machen, dann vielleicht einen Stromlaufplan dazu, und dann
wird gejammert wenn nicht irgendjemand alle Bauteile zur Verfügung
stellt.

Georg
