Forum: Mikrocontroller und Digitale Elektronik µC-Eingang vor Zündeinstreuungen schützen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Patrick L. (crashdemon)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

wie kann man die µC-Eingänge z.B. in einem Auto oder Motorrad effektiv
vor Einstreungen durch die Zündung schützen. Bzw. wie kann man es
verhindern, dass der IC-Pin einen Flankenwechsel durch ein Einstreuung
detektiert?

Grüße

von Name H. (hacky)


Bewertung
0 lesenswert
nicht lesenswert
Ja, kann man. Dazu gehoeren Bauteilmassnahmen, sowie Layoutmassnahmen.
Sowie ein Gehaeuse. Metallgehaeuse.
Als Bauteilmassnahmen, waeren ... C-L-C an der Speisung, und R-L-C an
den Signalen.

von Patrick L. (crashdemon)


Bewertung
0 lesenswert
nicht lesenswert
Also schonmal Tiefpass an den Pin, evtl noch Schutzdioden?

von Frank K. (fchk)


Bewertung
0 lesenswert
nicht lesenswert
einige Stichpunkte:
- hohe Signalpegel (12V-Technik statt 3.3V-Pegel)
- differentielle Signalübertragung
- niederohmige Eingänge, Stromsteuerung statt Spannungssteuerung
- Vermeidung von Leiterschleifen
- Schutzbeschaltung (alle Eingänge müssen mindestens ±30V abkönnen)

von Thomas O. (kosmos)


Bewertung
0 lesenswert
nicht lesenswert
Schau mal wie die das bei Megasquirt machen das hat sich tausendfach
bewährt.

von Patrick L. (crashdemon)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So?

von Patrick L. (crashdemon)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

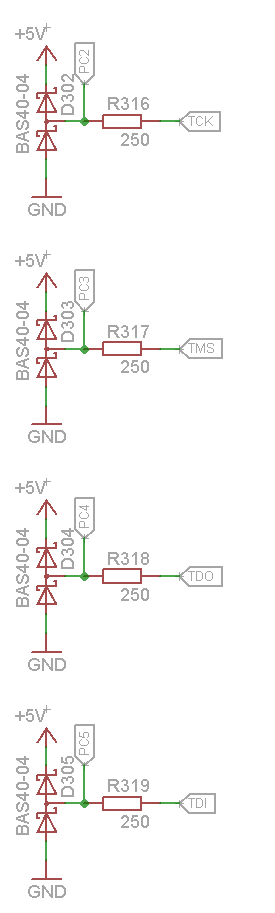

Ich habe meinen JTAG-Anschluss jetzt mal Dioden und Widerstand gegen
Überspannung gesichert. Ist es evtl. noch sinnvoll einen Kondensator
hinzuzufügen (vor den Widerstand) um die Einstreuungen gegen Masse zu
leiten. Vermutlich bringt das aber den JTAg aus dem tritt?
