Forum: Platinen eagle Bibliothek für MAX712 / MAX713 gesucht


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Frank S. (hobbyist)


Bewertung
0 lesenswert
nicht lesenswert
Normalerweise findet man über die Suchfunktion so ziemlich alle
Bauteile, die in eagle fehlen. Aber beim MAX713 bin ich nicht fündig
geworden. Hat von euch jemand einen Tip, wo ich die Bibliothek finden
kann?

Frank

von google (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Das meinst Du nicht ernst, oder?

Das ist eine DIL-16/SO-16 Bauform. Sowas gibt es in Eagle in rauhen
Massen als device. Einfach umbenennen und gut is ...

... oder das Bauteil selbst anlegen. Ist in zwei Minuten gemacht, da das
package einfach kopiert werden kann.

von Helfer (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank Saner schrieb:
> Hat von euch jemand einen Tip, wo ich die Bibliothek finden kann?

EAGLE hat als festen Bestandteil einen Bibliotheks-Editor. Guck mal in
der Hilfe unter "Bauelemente in Bibliothek definieren". Da wird dir
geholfen.

von Frank S. (hobbyist)


Bewertung
0 lesenswert
nicht lesenswert
So werde ich es machen. Vielen Dank für den Tip.

von Toxic (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frank Saner schrieb:
> So werde ich es machen. Vielen Dank für den Tip.

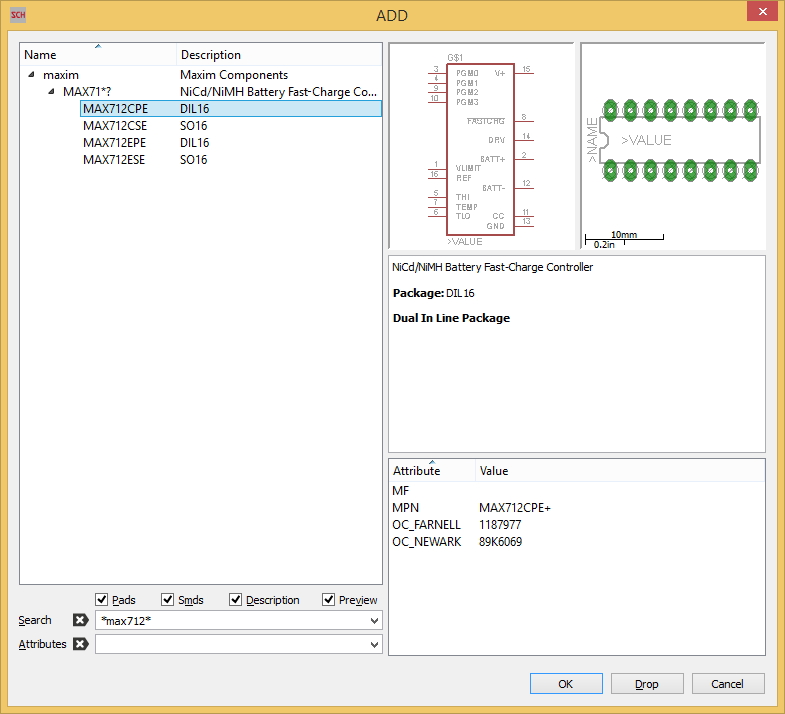

In Eagle v7.2.0 sind die IC's vorhanden
