Hallo,
gab es einen Computer wo die CPU aus mehreren einzelnen Schalkreisen
aufgebaut war?

Also vor dem INTEL 4004 Chip.

Bei Google habe ich nichts gefunden.

Gruß Frank

Autor: Klaus W. (mfgkw)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
ja

Autor: Hannes J. (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sogar nach dem INTEL 4004.

Autor: Klaus W. (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Frank W. (frank_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich vermute, wenn man mal ein wenig sucht, wird man auch Rechner mit
nicht ganz so hohem Anspruch (zu ihrer Zeit) finden.

Nicht ganz passend, dazu die CPU aus TTLs, die in einem der TOPP-Bücher
beschrieben wurde.
Und ich meine hier und bei Youtube gab es zeitgenössische Projekte
dieser Art.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Elektor "Computer 74" wurde 1974 aus TTL-ICs der 74er Reihe
aufgebaut

Autor: Rainer1975 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sogar als "Bastelprojekt":
http://www.mycpu.eu/

Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Wa schrieb:

> gab es einen Computer wo die CPU aus mehreren einzelnen Schalkreisen
> aufgebaut war?

Jeder Computer vor Erfindung des CPU-IC's bestand aus mehreren
Schaltkreisen.
Ich würde mal unter minicomputer suchen:
http://en.wikipedia.org/wiki/Minicomputer

Die Frage ist, was ist ein Computer für Dich?

MfG,

: Bearbeitet durch User
Autor: Joachim B. (jar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Wa schrieb:
> gab es einen Computer wo die CPU aus mehreren einzelnen Schalkreisen
> aufgebaut war?

mein erster '68 Logikus

http://www.logikus.info/

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von der CD6600 gibts eine detaillierte Beschreibung bis runter auf
Schaltkreisebene: http://ygdes.com/CDC/DesignOfAComputer_CDC6600.pdf

: Bearbeitet durch User
Autor: karadur (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo

kannst ja mal nach "Bit-Slice" suchen.

Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Wa schrieb:
> Hallo,
> gab es einen Computer wo die CPU aus mehreren einzelnen Schalkreisen
> aufgebaut war?
>
> Also vor dem INTEL 4004 Chip.

Wobei der i4004 als 4 bit CPU keine klassische "Computer-CPU" ist.
Dieser Titel geht IMHO an intel 8008 oder dessen nachfolger intel 8080.
Der i4004 findet sich in Tischrechner, damals die Bezeichnung für
Grundoperationen-Taschenrechner im Schreibmaschinen-Größe.

Allerdings haben erst die billigeren 8 bit-CPUS wie der MOS Technology
6502
für den Einzug des "Rechenzentrum-Computer" in den
Heim/Einzelanwender-Computer gesorgt.

MfG,

Autor: Frank W. (frank_w)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Fpga Kuechle schrieb:
> Die Frage ist, was ist ein Computer für Dich?

Der hier: http://de.wikipedia.org/wiki/Zuse_Z3

Gruß Frank

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer gerne in alten Computer-Dokus gräbt, der wird bei
http://bitsavers.org und dessen Mirrors fündig. Dort finden sich
teilweise auch Schaltbilder, beispielsweise bei manchen älteren PDPs von
DEC.

Autor: Christian B. (casandro) Flattr this
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Was wirklich beeindruckend ist, ist wie weit man denn mit einfachen
Logik-ICs kam. Der Cray-1 bestand zum Beispiel nur aus einer Handvoll
unterschiedlicher ECL Standardchips. Der war bis 1982 der schnellste
Rechner der Welt, also zu einer Zeit als hochintegrierte Schaltkreise
schon verfügbar waren. Und meines Wissens nach waren auch die Nachfolger
noch nicht so hoch integriert. Einen Cray-1 könnte man von der
Elektronik her relativ einfach nachbauen. (Die Kühlung ist das Problem,
da das Teil 150 kW hat)

Selbst heute noch bestehen einige "CPUs" aus mehreren ICs, häufig im
selben Gehäuse. Die "Power"-Baureihe von IBM ist ein typisches Beispiel
dafür, aber auch Intel hatte so was schon mal im Angebot.

Autor: Noch einer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
5000 ICs für einen Rechner, der weniger kann als ein AVR.

http://klabs.org/history/build_agc/

Und das Rom hat Oma mit der Stricknadel programmiert.

http://authors.library.caltech.edu/5456/1/hrst.mit...

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Wa schrieb:
> gab es einen Computer wo die CPU aus mehreren einzelnen Schalkreisen
> aufgebaut war?
>
> Also vor dem INTEL 4004 Chip.

Alle Computer vor dem 4004 hatten CPUs aus einzelnen (RTL, TTL, ECL,
Röhren, Relais) Schaltkreisen.

Auch heute baut man so was:

http://www.google.de/search?q=ttl+cpu

Autor: Klaus W. (mfgkw)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Christian Berger schrieb:
> Der Cray-1 bestand ...

Womit sich der Kreis ja wieder schließt: Seymour Cray hat bei CDC die
oben erwähnten 6600 und 7600 entworfen, bevor er seinen eigenen Laden
aufmachte.

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Berger schrieb:
> Selbst heute noch bestehen einige "CPUs" aus mehreren ICs, häufig im
> selben Gehäuse.

Wobei das heute eine Frage des Packaging ist, d.h. diese bei IBM in
Herstellung und Kühlung nicht grad billigen aus dem Mainframe-Markt
stammenden Multi-Chip-Module kombinieren mehrere vollständige und
identische Multicore-CPU ICs mit zusätzlichen Cache- und
Memory-Interface ICs. Bei Low-End Power-Rechnern findet man die
technisch gleichen Prozessor-ICs in geringerer Anzahl genauso wie bei
gewöhnlichen x86-Servern klassisch auf Platine verdrahtet.

Hintergrund davon ist die bei IBM stets im Vordergrund stehende
Bandbreite zwischen den CPUs und zum Speicher hin, die eine hohe
Packungsdichte innerhalb der MCMs und zwischen den MCMs erzwingt. Mit
einzelnen ICs auf normalen Platinen ist das nicht praktikabel.

Einfachere MCMs fanden sich auch bei Intel, z.B. dem Pentium Pro (CPU,
L2-Cache). Auch später hat Intel bei manchen Atoms und Midrange-CPUs die
CPU mit einem GPU/Systeminterface-IC auf einem Träger zusammen gespannt.
Das war teils einfach billiger, weil die Interface-ICs so in älterer
Fertigungstechnik hergestellt werden konnten.

Die ersten beiden Generationen von IBMs Power-CPUs (Anfang der 90er)
waren allerdings tatsächlich auch strukturell noch aus mehreren ICs
aufgebaut: je einem Integer-, Floating-Point- und
Instruction-Prozessor-IC zusammen mit mehreren
Cache/Memory-Interface-ICs. Baukastenweise für unterschiedliche Leistung
und Preis zusammenstellt, teils separat auf Platine verdrahtet, teils
zusammen als MCM. Die Power Architektur widerspiegelt diese
Mehrchip-Implementierung bis heute.

: Bearbeitet durch User
Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, noch jemand, der mit dem "Logikus" gelernt hat, wozu die Mengenlehre
eigentlich gut ist. Heute verdrahtet man seine Logik mit Verilog und
VHDL, damals mit Klingeldrähten.

Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Berger schrieb:

> Selbst heute noch bestehen einige "CPUs" aus mehreren ICs, häufig im
> selben Gehäuse. Die "Power"-Baureihe von IBM ist ein typisches Beispiel
> dafür, aber auch Intel hatte so was schon mal im Angebot.

Naja, wobei diese Chip-packages aus CPU und Mem-Dies (Cache) bestehen
und Cache bekanntlich nicht zur Central Processing Unit gezählt werden
sondern zum Memory-subsystem.

Ursache sind wohl die unterschiedlichen Halbleitertechnologien. Die
"Anlagen/Technologie" mit denen man die sehr regelmäßigen Speicher
fertigt produzieren bei Logic-schaltungen (sehr unreglmäßige (krause)
Verschaltung eher Ausschuß. Deshalb wird das Silizum für Logischaltungen
wie CPU's auf extra Anlagen/Technologie gefertigt. und die Dies aus
unterschiedlichen Fertigungsprozessen in einem Gehäuse verdrahtet.

Und zuweilen sind die Hersteller schon so spezialisiert das sie nicht
beides (Speicher-IC und Memrory-IC) nicht selber fertigen, sondern eins
davon zukaufen. Vielleicht ist das ja auch der Grund beim Power-PC an
dem bekanntlich Motorola, IBM und Apple fertigten.

MfG,

: Bearbeitet durch User
Autor: Frank W. (frank_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn ich das alles verarbeite kommt ja ein Buch raus.
Es sollte nur eine Schautafel über verschiedene Computer werden.

Gruß Frank

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fpga Kuechle schrieb:
> Naja, wobei diese Chip-packages aus CPU und Mem-Dies (Cache) bestehen
> und Cache bekanntlich nicht zur Central Processing Unit gezählt werden
> sondern zum Memory-subsystem.

Zumindest nicht die damit gemeinten Cache-Levels. Der L1-Cache ist heute
integraler Teil der Arbeitsweise jeder besseren CPU und steckt tief
verwurzelt im Ablauf drin. Demzufolge muss man den L1-Cache heute zur
CPU zählen, als Teil des Cores. Strukturell trennbar sind erst
L2-Caches.

Zudem wandelt sich die Bedeutung des Begriffs "CPU" mittlerweile vom
Core zum Prozessormodul, bestehend aus mehreren Cores und diversen
Caches.

> Ursache sind wohl die unterschiedlichen Halbleitertechnologien.

Bei den dicken Dingern auf IBMs MCMs sind die Prozessor-ICs von der
Grösse her an der Grenze der Fertigungstechnik orientiert. Mehr passt da
schlicht nicht drauf.

Unterschiedliche Fertigungstechniken können aber schon eine Rolle
spielen, Speicher- und Prozessortechnik unterscheidet sich schon etwas.
Nur sind die Cache-Module in MCMs keine Standardspeicher, sondern ebenso
spezifisch für den Gesamtprozessor designed wie die CPU.

> Vielleicht ist das ja auch der Grund beim Power-PC an
> dem bekanntlich Motorola, IBM und Apple fertigten.

PowerPC ist kein Rechner, keine halbfertige Implementierung und keine
Herstellungstechnik, sondern nur eine Befehlssatz-Architektur.

Apple hat damit nichts mehr im Sinn, die bauen ARMs. Motorola baut
Handys und der diesbezügliche Nachfolger Freescale baut damit
Microcontroller, die mit dem Inhalt von IBMs MCMs reinweg nichts zu tun
haben und das auch nie hatten.

Einen PowerPC Controller findet man freilich trotzdem in solchen
Rechnern - übrigens auch in vielen x86-Servern: Als Systemcontroller für
Start und Diagnose.

: Bearbeitet durch User
Autor: Klaus (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Frank Wa schrieb:
> wenn ich das alles verarbeite kommt ja ein Buch raus.
> Es sollte nur eine Schautafel über verschiedene Computer werden.
>
> Gruß Frank

Als ich das las, musste ich bei mir doch ein wenig grinsen. Es gibt wohl
kaum ein Gebiet der Technik, dass mit einer solch überwältigenden
Vielzahl von Hardware-Konzepten ankommt, wie dieses. Ein paar
Quadratkilometer Fläche wären wohl nötig für so eine Schautafel. Ob der
Länge nach oder der Höhe, hängt von Deinem Platz ab und ob Du so lange
Leitern oder so große Grundstücke findest. :-)

Eine Übersicht muss zwangsweise vieles auslassen. Das geht nicht anders.
Aber es gibt wohl im wesentlichen sechs Schritte. Die Zeitpunkte musst
Du mal selbst nachschlagen. Ich nenne nur ungefähre Jahre.

1. ca. 1890 Die mechanischen Anfänge. Webstuhl, Babbage, und die
zeitnahen Weiterentwicklungen die dann irgendwo bei Zuses Z1 endet.
2. ca. 1933 Elektrifizierung mit Zuse, und Konsorten. Relais. Die
Beziehung zu den Telefonvermittlungen.
3. ca. 1945 Elektronifizierung. Röhren. Eniac und anderes
4. ca. 1960 Dann Halbleiter. Transistor, Kernspeicher.
5. ca. 1965 Dann integrierte Halbleiter. Aber primitive Elemente (das
wonach Du gefragt hast).
6. ca. 1975 Dann hoch-integrierte Halbleiter. Komplette CPUs. 4004 bis
heute. FPGAs als Seitenzweig.

[7. Vielleicht noch theoretische oder eher exotische Konzepte.
Josephsson. Reconfigurable Computing.]

Wenn Du von jedem dieser Stufen so zwei Exemplare zeigst, dann hast Du
schon ein schönes Schaubild.

(Andere Vorschläge und Meinungen?)

Autor: Frank W. (frank_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja Klaus so in etwas ist mein Plan.

Gruß Frank

Autor: Georg (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Klaus schrieb:
> [7. Vielleicht noch theoretische oder eher exotische Konzepte.

Z.B. die schwabbelige Version aus Neuronen-Zellen. Ein Grunddogma der
IT-Wissenschaften ist die Tatsache, dass es zur logischen Funktion auf
die Art des Schaltelementes garnicht ankommt. Man könnte daher die
Aufzählungen noch ergänzen durch pneumatische oder lichtgesteuerte oder
spin-gesteuerte - ein fast endloses Thema.

Georg

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Die mechanischen Anfänge liegen noch weiter zurück, wenn man an
Lochkarten denkt
http://de.wikipedia.org/wiki/Lochkarte#Ursprung
Webstühle schon seit Mitte des 18.Jahrhunderts, Spieluhren, später
Drehorgeln

Später nicht zu vergessen die Analogrechner, z.B. Artillerie- und
Bombenzielgeräte im 2.Weltkrieg,das waren auch schon eine Art "Rechner".

Rechenschieber und Nomogramme waren die Vorgänger der Taschenrechner,
noch im Film "Der Flug des Phoenix" von 1965 wird H.Krüger als
"wandelnder Rechenschieber" beschimpft.

Der Cordic-Algorithmus zur digitalen Koordinatenumrechnung wurde 1959
publiziert und in Atombombern zur Flugberechnung als elektronische
Schaltung mitgeführt. Ich meine, das war mit einzelnen Transistoren
aufgebaut.

Autor: MaWin (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Christoph Kessler (db1uq) schrieb:
> Die mechanischen Anfänge liegen noch weiter zurück

Die mechanischen Anfänge von Computern liegen NOCH VIEL WEITER
zurück, wenn man nicht auf freiprogrammierbar digital sondern
auf Rechnen abzielt, hier Berechnung von Zeiten:

http://de.wikipedia.org/wiki/Mechanismus_von_Antikythera

Man darf sich sicher sein, daß damals noch mehr solcher
Apparate existierten, die anderes berechneten.

Autor: S. Landolt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Etwas Unterhaltsames aus der Zeit der Minicomputer:
"The Soul of a New Machine" von Tracy Kidder
(nicht die deutsche Übersetzung, die hat Schwächen)

Autor: S. Landolt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Goldgräberzeit, möchte ich noch hinzufügen, und eine Leseprobe:

"I'd been living in fear of VAX for a year," Tom West said afterward,
while driving along 495 on evening...

Looking into the VAX, West had imagined he saw a diagram of DEC's
corporate organization. He felt that VAX was too complicated. He did not
like, for instance, the system by which various parts of the machine
communicated with each other; for his taste, there was too much protocol
involved. He decided that VAX embodied flaws in DEC's corporate
organization. The machine expressed that phenomenally successful
company's cautious, bureaucratic style. Was this true? West said it
didn't matter, it was a useful theory. Then he rephrased his opinions.
"With VAX, DEC was trying to minimize the risk," he said, as he swerved
around another car. Grinning, he went on: "We're trying to maximize the
win, and make Eagle go as fast as a raped ape."

Autor: Frank W. (frank_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus Wachtler schrieb:
> http://en.wikipedia.org/wiki/CDC_6600
> http://en.wikipedia.org/wiki/CDC_7600

Das sind aber Computer auf Transistorbasis.
Ich suche einen mit Schaltkreisen auch die CPU soll nur mit einzelnen
Schaltkreisen aufgebaut sein.

Gruß Frank

Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank Wa schrieb:

> Ich suche einen mit Schaltkreisen auch die CPU soll nur mit einzelnen
> Schaltkreisen aufgebaut sein.


Wang 2200 (1973) sollte so eine TTL-Chip-CPU haben:
http://www.wang2200.org/
http://en.wikipedia.org/wiki/Wang_2200
http://jordi.planas.cat/2014/12/wang-2200.html

Schaltpläne:
http://www.wang2200.org/2200tech/Wang_2200_schematics.pdf

MfG,

: Bearbeitet durch User
Autor: Fpga K. (fpgakuechle) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frühe Videospiele wie pong waren ebenfalls aus TTL-Chips aufgebaut, also
quasi auch eine Einzel-Chip-CPU:

http://www.pong-story.com/tv0774.htm
http://hackaday.com/2012/12/22/fabricating-hardwar...

Autor: Konrad S. (maybee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie schon oben geschrieben: Bit-Slice

Damit habe ich in den 80ern im Praktikum eine CPU gebaut.

Autor: klausb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und nicht zu vergessen

pneumatische Schaltelemente (Kienzle)

und hydraulische Schaltelemente (IBM)

Autor: oszi40 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> nicht zu vergessen
KME2 od. KME3-Hybridschaltkreise (Dünnschichttechnik)wie da zu sehen:
http://www.robotrontechnik.de/index.htm?/html/comp...

Autor: A. H. (ah8)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: oszi40 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
A. H. schrieb:
> K_1840

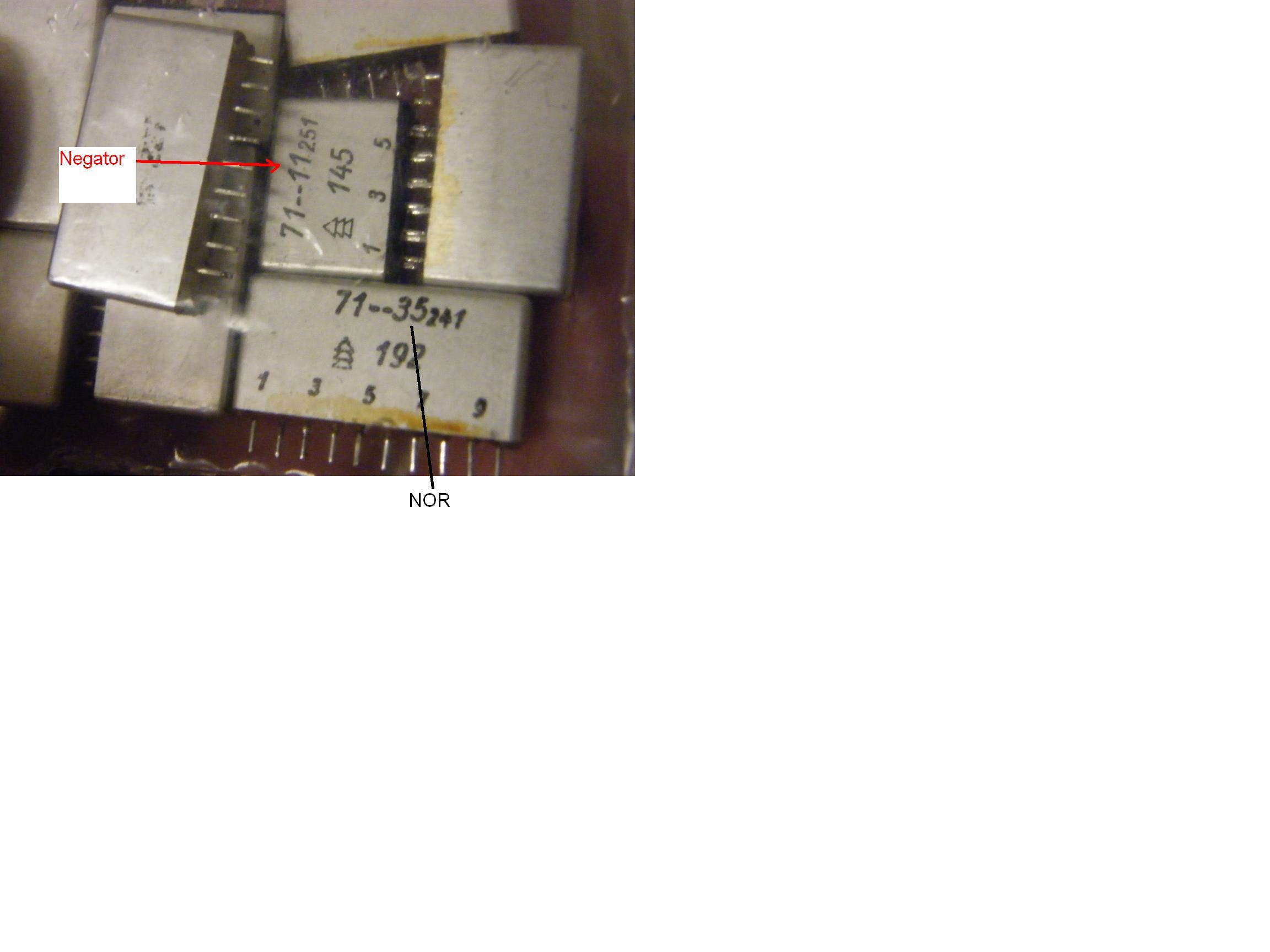

Leider zu modern! Die ersten CPUs aus KME3-Einzelschaltkreisen habe ich
im daro 1320 aus Sömmerda gefunden (48+3 Diagnose-Steckeinheiten). Diese
Recheneinheit bestand aus zahlreichen FFs, NORs und Negatoren sowie
einem Ferritkernspeicher. KME3-Schaltkreise wurden auch in einigen
E-Lokomotiven verbaut (glaube 243?).

Autor: Mark S. (voltwide)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP1000
HP3000

Autor: Reinier Z. (mcnetuser)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
klausb schrieb:

> pneumatische Schaltelemente (Kienzle)

Lang lebe DRELOBA!

(Das sog. "Reglerwerk" in Dresden wurde durch ein
Porsche-Autohaus ersetzt...)

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
