Wie nennt man diese Art der Signaldarstellung auf dem Oszi?

[Arno Nyhm (Gast)]

Ich komme mir etwas blöd vor diese Frage zu stellen, ich bin mir recht
sicher, dass ich es sogar weiß, nur ist es mir eben nicht möglich dieses
Wissen gerade abzurufen...

Ich rede von der überlagerten Darstellung der einzelnen Signale in einer
Art Historie mit verschiedenfarbiger Darstellung entsprechend der
Häufigkeit.

Grüße
Sascha

[Bonner (Gast)]

Also beim "Augendiagramm" wird das ja auch so gemacht. Auf Wikipedia ist
diese darstelungsform nicht speziell betitelt.
"grafische Überlagerung von mehreren Messungen desselben Signals zu
unterschiedlichen Zeitpunkten", wird es dort genannt.

[Christian B. (casandro)]

Bei Röhrenoszis ist das der Normalzustand. Ich glaube nicht, dass es
dafür einen besonderen Begriff gibt.

[Fpgakuechle K. (Gast)]

Arno Nyhm schrieb:

> Ich rede von der überlagerten Darstellung der einzelnen Signale in einer
> Art Historie mit verschiedenfarbiger Darstellung entsprechend der
> Häufigkeit.

Ähnliche Sachen sind:

Histogramm
persistance
digital phosphor
intensity grading


http://www.tek.com/datasheet/mso4000-dpo4000/mso4000b-dpo4000b-series-datasheet-0
http://www.elektronikpraxis.vogel.de/grundlagenwissen/messtechnik/articles/255168/index2.html
http://www.haw-hamburg.de/fileadmin/user_upload/TI-IE/Daten/Labore/Elektrotechnik/Bedienungsanleitungen___User_Manuels/DPO_theory.pdf
http://www.hit.bme.hu/~papay/edu/DSOdisp/gradient.htm

MfG,

[Werner M. (Gast)]

Fpga Kuechle schrieb:
> Histogramm

Das wohl eher nicht.

[Fpgakuechle K. (Gast)]

Werner M. schrieb:
> Fpga Kuechle schrieb:
>> Histogramm
>
> Das wohl eher nicht.

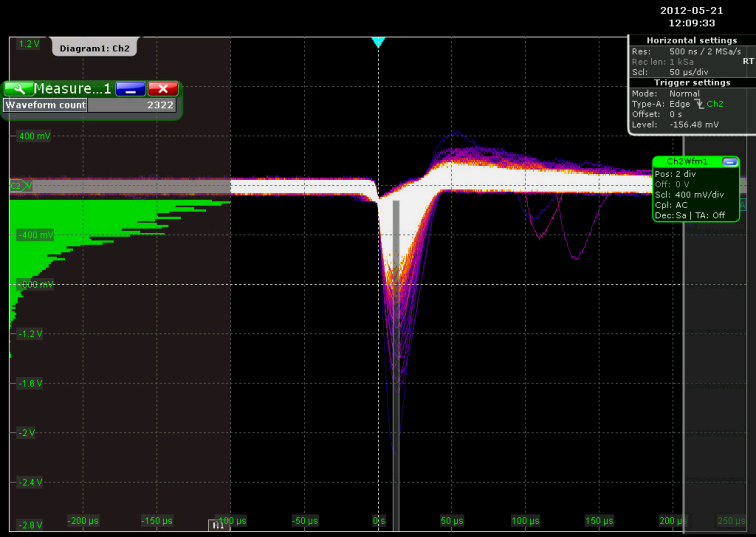

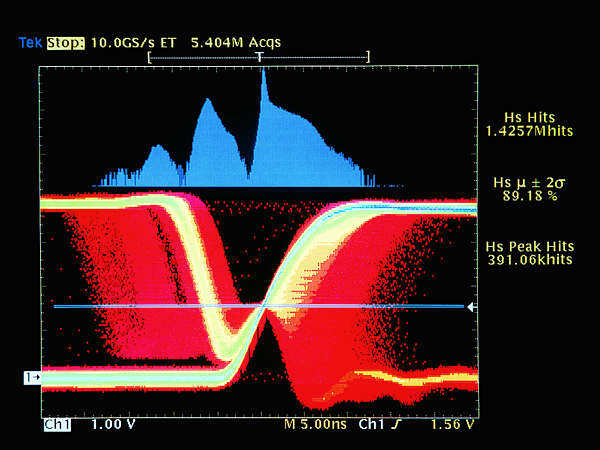

das grüne links schaut aber ganz nach histogramm aus, wenn auch gedreht.

Bilunterschrift zu diesem:
http://www.tek.com/sites/tek.com/files/media/image/A000_0710-L.jpg

ist:

"The horizontal histogram of the selected region of the waveform shows
the character of a metastable flip-flop output. "

MfG

[Arno Nyhm (Gast)]

Vielen Dank für Eure Hilfe mit all diesen Einfällen!

Es scheint wohl doch kein einzelnes, griffiges Wort zu existieren - Da
täuscht mich mein Gefühl also...

Konkret geht es darum: Ich habe ein solches Aussehen und Verhalten in
ein LabVIEW Programm eingebaut, einen Insensitätsgraphen als Basis.
Der Benutzer kann zwischen mehreren Darstellungsoptionen eines Signals
wählen.
Nun brauche ich eben einen kurzen und prägnanten Begriff als Namen für
den Eintrag dieser Darstellungsoption in einer ComboBox.

Jeder kocht da wohl sein eigenes Süppchen, dann kann ich das doch auch
tun!
Ich nenne es nun "Color-Graded Signal History". Das gesamte GUI des
Programms ist in Englisch beschriftet, also keine Sorge bezüglich der
Verwässerung der deutschen Sprache...
Zum Glück muss ich mir (noch) keine Sorgen darüber machen wie ich das
nun auf Deutsch nennen soll.

Naja, diese Bezeichnung macht in meinem Kontext wohl noch am meisten
Sinn und beschreibt tatsächlich was los ist.

Nochmals Danke und schönen Abend noch wünscht
Sascha

[Fabian F. (fabian_f55)]

Bei Picoscope heißt das Color-persistance mode

[void (Gast)]

Christian Berger schrieb:
> Bei Röhrenoszis ist das der Normalzustand.
> Ich glaube nicht, dass es
> dafür einen besonderen Begriff gibt.

Nachleuchten?

[AufArbeit (Gast)]

Beim alten LeCroy heisst das 'Analog Persist'

[SvenW (Gast)]

Ich habe vor einiger Zeit einen Artikel auf elektroniknet.de gelesen.
Hier nennen sie es "Wellenform-Histogramm". Hier der Link...

http://www.elektroniknet.de/messen-testen/oszilloskope/artikel/113554/

MfG Sven

[Klakx (Gast)]

Persistance oder Nachleuchten sind wohl die gängigsten Begriffe dafür.

[Lukas T. (tapy)]

"Überlagern" ?
