Frage an die Simulationsprofis: stromquelle simulieren

Alexej Gast #4163073
Lesenswert?
• ▲
▼
hallo Leute,

ich habe folgendes Problem:

Ich habe mir eine spannungsgesteuerte Stromquelle aufgebaut, die nach
folgender Funktion arbeitet: I2=U1/R1, wobei ich jedoch für R1=1 Ohm
genommen habe, sodass hier gilt: I2=U1

Der Leistungstransistor ist mit einer festen Spannung von 20 V
angeschlossen

Die Stromquelle soll einen Strom durch die Last treiben, die Last ist
hier eine Spule.

Praktisch funktioniert das gut. Bei einem Rechtecksprung von 0 - 5 V
springt der Strom auch von 0 - 5 A. allerdings jedoch ist die Bandbreite
bei ca. 120 Hz, dann fangen die e-Funktionen an  und der Strom erreicht
max. 3.6 A.




Nun meine Frage:

Ich möchte das Verhalten gerne in Simulink simulieren, nur wie genau,
das weiß ich nicht, daher erhoffe ich mir, hier evtl. einen super Tip
etc.

Vielen Dank Leute !
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Achim S. Gast #4163687
Lesenswert?
• ▲
▼
Alexej schrieb:
> Kann keiner helfen?

Nur wenn du die wesentlichen Informationen lieferst:

Wo ist in diesem Schaltplan die induktive Last?
Welchen Wert hat die Induktivität (L und R und Strombelastbarkeit)?
Welchen Bipolartransistor hast du verbaut, der die 5A kann?
Welchen OpAmp hast du verbaut?
Wie sehen deine konkreten Messergebnisse aus?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Alexej Gast #4163709
Lesenswert?
• ▲
▼
Achim S. schrieb:
> Alexej schrieb:
>> Kann keiner helfen?
>
> Nur wenn du die wesentlichen Informationen lieferst:
>
> Wo ist in diesem Schaltplan die induktive Last?
> Welchen Wert hat die Induktivität (L und R und Strombelastbarkeit)?
> Welchen Bipolartransistor hast du verbaut, der die 5A kann?
> Welchen OpAmp hast du verbaut?
> Wie sehen deine konkreten Messergebnisse aus?

Ich habe statt den OPV mit Leistungstransistor direkt einen LeistungsOPV
verwendet.

Naja, es geht doch darum, die Funktion nachzubilden, und das allgemein,
da kann man doch erst mal von irgendeinem R und L ausgehen, ich mein,
man baut die Schaltung allg. auf, und setzt dann die dazugehörigen werte
ein.

Aber wie würde man halt das schaltbild simulieren?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Achim S. Gast #4163737
Lesenswert?
• ▲
▼
Alexej schrieb:
> Ich habe statt den OPV mit Leistungstransistor direkt einen LeistungsOPV
> verwendet.
>
> Naja, es geht doch darum, die Funktion nachzubilden, und das allgemein,
> da kann man doch erst mal von irgendeinem R und L ausgehen,

Dann war das ein Missverständnis: ich hatte zunächst geglaubt, deine
Anfrage sei ernst gemeint und du suchst Hilfe bei einem konkreten
Schaltungsproblem.

Alexej schrieb:
> Aber wie würde man halt das schaltbild simulieren?

1) du benutzt eine geeignete Simulationssoftware (hier wird meist mit
LTSpice gearbeitet)
2) du bindest die Modelle deiner Bauteile ein
3) du verbindest die Pins deiner Bauteile entsprechend dem Schaltplan
4) du drückst den Start-Button

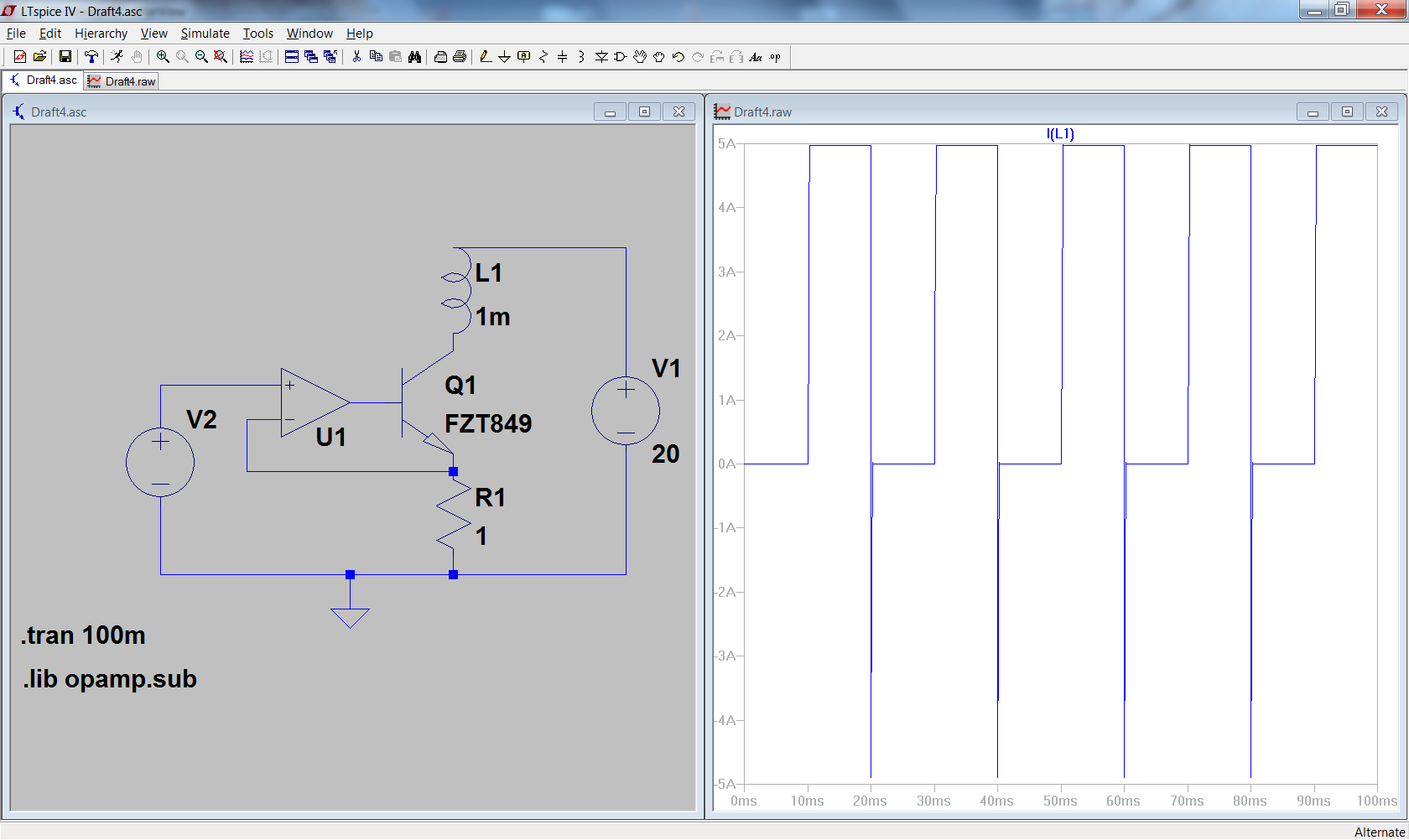

Ein Beispiel für so einen unsinnige Simulation, die nichts mit dem
realen Schaltungsverhalten zu tun hat, habe ich dir angehängt.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Alexej Gast #4163791
Lesenswert?
• ▲
▼
Achim S. schrieb:
> Dann war das ein Missverständnis: ich hatte zunächst geglaubt, deine
> Anfrage sei ernst gemeint und du suchst Hilfe bei einem konkreten
> Schaltungsproblem.

Ja das Problem ist, diese Verstärkerschaltung steuert einen Aktor, das
Modell des Aktors ist in Simulink aufgebaut. Daher möchte ich gerne auch
den Verstärker versuchen annähernd in Simulink aufzubauen, um einfach
das Verhalten versuchen so realitätsnah wie möglich darzustellen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
M. K. #4163834
Lesenswert?
• ▲
▼
Alexej schrieb:
> Ich habe statt den OPV mit Leistungstransistor direkt einen LeistungsOPV
> verwendet.

Dann stimmt aber dein Schaltplan oben nicht mehr ;)

Zu deinem Problem:

Nimm die Messkurve deiner Schaltung und füttere damit in Simulink einen
Block der dieses Verhalten schlicht nachbildet. Genauer kann man später
immer noch werden.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
