Mit welchen Tools werden Grafiken in Spezifikationen erstellt

[ffff (Gast)]

Hallo Leute,

mit welchen Tools erzeugen typischerweise die "großen" solche Grafiken?
Als Vektorgrafiken? Oder gibt es da spezielle Tools.

Ich wäre insbesondere daran interessiert, ein Tool zu finden, das mir
hilft eine Beschreibung für einen Feldbus zu verfassen(also inklusiver
z.B. Flankenzeiten etc.)?


Abbildungen:

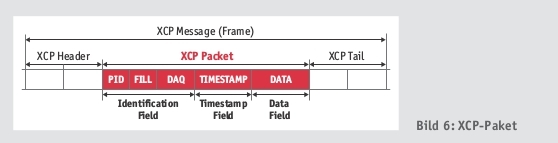

1) erste Abbildung ist aus "XCP - Das Standardprotokoll für die
Steuergeräte Entwicklung" von Andreas Patzer und Rainer Zaiser, April
2014

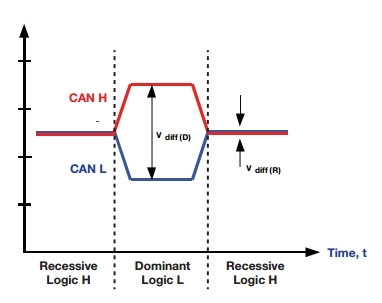

2) zweite Abbildung ist aus "CAN Reference Guide" von TI

[Clemens K. (clemensk)]

Also ich denke dort wird nichts verwendet was speziell fuer solche
Grafiken gemacht ist. Die ueblichen Verdaechtigen:

Adobe Illustrator
Corel Draw
Macromedia Freehand
Indesign (mehr Layout)
und noch ein paar kleinere. Aber die Nummer 1 ist Illustrator.

[bronk (Gast)]

Ja, sehe ich auch so.
OS wäre dann Inkscape.

[Wolfgang (Gast)]

Clemens K. schrieb:
> Also ich denke dort wird nichts verwendet was speziell fuer solche
> Grafiken gemacht ist.

Und warum nicht?

Was spricht dagegen, Zeitdiagramme mit soetwas wie dem TimingAnalyzer zu
zeichnen, bei dem man nicht jeden Pfeil selbst erfinden muss?
http://www.timing-diagrams.com/

[Fpgakuechle K. (Gast)]

ffff schrieb:

> mit welchen Tools erzeugen typischerweise die "großen" solche Grafiken?
> Als Vektorgrafiken? Oder gibt es da spezielle Tools.

Typischerweise mit normalen Vektorzeichenprogrammen, was nicht heist das
Du diese auch benutzen mußt. Es gibt Alternativen.


> Ich wäre insbesondere daran interessiert, ein Tool zu finden, das mir
> hilft eine Beschreibung für einen Feldbus zu verfassen(also inklusiver
> z.B. Flankenzeiten etc.)?

Im Digitalbereich wird viel mit Screenshots von Simulationsprogrammen
und -viewern wie modelsim gearbeitet. Diese timingdiagramme werden auch
als waveforms bezeichnet - du suchst also waveform-viewer.

Die engl WP hat eine Tabelle die solche Programme listet:
https://en.wikipedia.org/wiki/Waveform_viewer

MfG,

[Fpgakuechle K. (Gast)]

Clemens K. schrieb:
> Also ich denke dort wird nichts verwendet was speziell fuer solche
> Grafiken gemacht ist. Die ueblichen Verdaechtigen:
>
> Adobe Illustrator
> Corel Draw
> Macromedia Freehand
> Indesign (mehr Layout)
> und noch ein paar kleinere. Aber die Nummer 1 ist Illustrator.

Beim professionelen Hardwareentwurf ist mir noch begegenet

MS Word (Draw)  - IMHO f. Masochisten
Microsoft Visio - man liebt es oder man hasst es
Xfig            - steinalt aber super flott in der Bedienung.


wobei in den großen Firmen wie R&S und GE Viso für den timing Kram sehr
verbreitet ist.

Dunkel erinnere ich mich an Versuche UML solche Sachen beizubringen,
vielleicht wird man da noch fündig.

MfG,

[Rolf M. (rmagnus)]

Fpga K. schrieb:
> Beim professionelen Hardwareentwurf ist mir noch begegenet
>
> MS Word (Draw)  - IMHO f. Masochisten
> Microsoft Visio - man liebt es oder man hasst es
> Xfig            - steinalt aber super flott in der Bedienung.

Dann gäb's noch Dia.
Xfig finde ich eigentlich recht gut. Gerade die Bedienung hat einige
Vorteile, ist allerdings ist aus heutiger Sicht sehr ungewohnt. Das
heißt, die meisten werden sie nicht verstehen und es für schlecht
befinden.

[Jens E. (surfjenser)]

Die Frage ist halt auch, in welches Programm man die Vektorgrafiken
einbinden will.
Word ist dafür aus meiner Erfahrung z.B. nur mäßig geeignet. Mit
svg-Dateien kann es nicht sonderlich gut umgehen und bei mir war das
eher ein Glücksspiel, ob das nachher im PDF richtig dargestellt wurde.
Mit emf ging es halbwegs

[Joe F. (easylife)]

OpenOffice hat auch ein gutes Vektorzeichenprogramm an Bord.
