Schönen guten Tag,
ich habe gerade das erste mal mit einen Tektronix Osziloskop(TDS3012b)
gearbeitet und versucht 2 Kurven in CSV Dateien zuspeichern. Leider
komme ich mit den gespeicherten Format nicht ganz zurecht und finde im
Manual leider keine Informationen wie diese zu verarbeiten sind.
TEK00000.CSV <-- Messung der Spannung am Netzteil

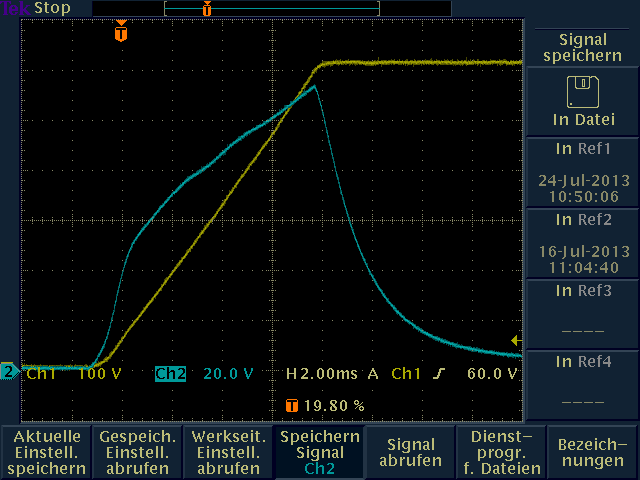

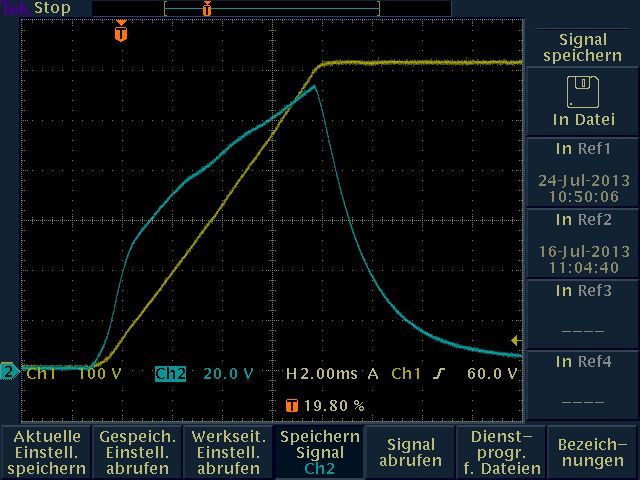

TEK00000.BMP <-- Bild der Messung
TEK00001.CSV <-- Messung über Shunt
Messung_1TEK00000.xlsx <-- Versuchte Auswertung
Ich habe mich schon an der Auswertung versucht(Messung_1TEK00000.xlsx)
und die Daten dementsprechend aufbereitet. Jedoch denke ich das die
Zeitbasis nicht stimmt, da jedesmal bei einem Exponentenwechsel der
Zeitfunktion, diese nicht mehr in die Reihenfolge passt. Beispiel siehe
Zeile 1482 und 1483.
Messaufbau:
.---------------o----------------.
| | |
| --- |
| ---Piezo Aktor |
| | |
| o-------. /+\ V TEK00
| | | ( )
| +620V .-. | \-/
--- | | /+\ |
- | | ( ) |
| '-' \-/ |
| 20020 Ohm |V TEK01 |
| | | |
'---------------o-------o--------'
Ziel später: Sprungantwort und Kapazität des Aktors
Angehängte Dateien:
-
(300 KB)
