Wie funktioniert diese OP-Schaltung / Loop Filter?

[TimK (Gast)]

Hallo,

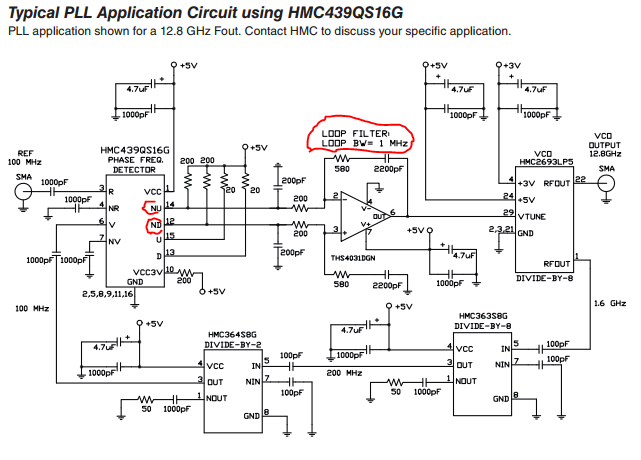

ich habe Schwierigkeiten das Ausgangssignal  des Loop Filters (Bild
"LPF") zu bestimmen.
Es handelt sich um einen  Summierer mit PI-Regler, der aus den im Bild

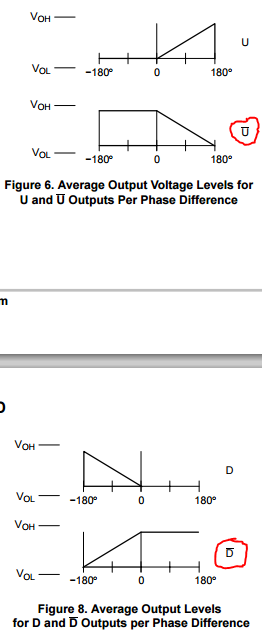

"NU_and_ND" schematisch dargestellten Signalen, das Steuersignal für

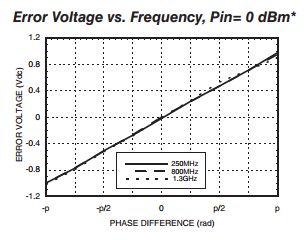

einen VCO erzeugt (im Prinzip, wie im Bild "VCO_Cntrl", jedoch nicht im
negativen Spannungsbereich!?).

Vor +In und -In des OPs sind RC-Tiefpässe. Es liegen also DC-Spannungen
an den OP-Eingängen an.

Für den Fall einer konstanten Eingangsspannung an -In und wenn +In auf
GND läge, gilt normalerweise bei PI-Reglern:

Vout = - {Vin*(R2/R1) + Vin*(t/(R1*C)) } + Vout(0)

Wie gehe ich jetzt mit der Spannung an -In um?

Kann mir bitte jemand bei der Berechnung helfen?
Danke
Tim

[Max M. (jens2001)]

Mal so aus dem Bauch.

Vout = - {Vin-*(R2/R1) + Vin-*(t/(R1*C1) } + {Vin+*(R4/R3) +
Vin+*(t/(R3*C2) } + Vout(0)

[TimK (Gast)]

Super, vielen Dank.
Wenn beide Eingänge gleich beschaltet sind, also:

R1/R2 = R3/R4
und
C1 = C2

Folgt

Vout = (Vin+ - Vin-) * (R2/R1 - t/(R1*C1))

[Max M. (jens2001)]

TimK schrieb:
> R1/R2 = R3/R4

R1=R3; R2=R4

Aus dem Bauch.
