Differenzverstärker mit Tiefpass

Analogtechniker Gast 05.11.2015 11:03 #4337137

Lesenswert?

•

Hallo,

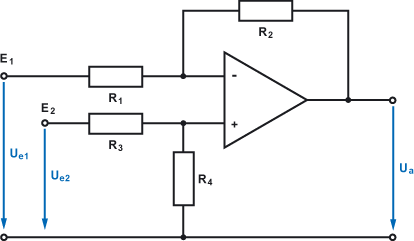

ich habe einen Differenzverstärker mit OP aufgebaut. Jetzt würde ich
dieser Schaltung gerne noch eine Tiefpassfunktionalität verpassen.

Leider finde ich dazu keine Lehrbuch-Schaltung.
"Gefühlsmäßig" würde ich parallel zu R2 und R4 einen Kondensator
schalten.

Hat jemand eine passende Schaltung? oder Literatur dazu? (Im Tietze
Schenk hab ich nichts gefudnen)

Danke!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Helmut L. (helmi1) 05.11.2015 11:10 #4337151

Lesenswert?

•

▲
▼

Analogtechniker schrieb:
> Leider finde ich dazu keine Lehrbuch-Schaltung.
> "Gefühlsmäßig" würde ich parallel zu R2 und R4 einen Kondensator
> schalten.

Das kannst du so machen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Reinhard #. (gruebler) 05.11.2015 11:14 #4337159

Lesenswert?

•

▲
▼

Analogtechniker schrieb:
> "Gefühlsmäßig" würde ich parallel zu R2 und R4 einen Kondensator
> schalten.

Du bist zu beneiden. Dein Gefühl täuscht dich nicht.
Die Berechnung ist aber schwierig, da sich besonders
auf Ue2 alle Widerstände auswirken.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Analogtechniker Gast 05.11.2015 11:21 #4337165

Lesenswert?

•

▲
▼

Danke!

Das wäre die nächste Frage.
Gibt es eine Formel für die Grenzfrequenz?

(R1 und R3 sowie R2 und R4 sind jeweils gleich groß)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut L. (helmi1) 05.11.2015 11:26 #4337175

Lesenswert?

•

▲
▼

Analogtechniker schrieb:
> Das wäre die nächste Frage.
> Gibt es eine Formel für die Grenzfrequenz?

Kann man sich selber ableiten.

Du kennst die Formel fuer die normale Verstaerkung.
Da must du dann R2 , R4 nur komplex ansetzen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

derguteweka Gast 05.11.2015 11:51 #4337227

Lesenswert?

•

▲
▼

Moin,

Google mal nach:

an48 cirrus logic

Da werden sie geholfen...

Gruss
WK

Antwort Zitieren Bearbeiten Löschen Beitrag melden
