Alternative für 5V/VCC/VDD.

[Simon (Gast)]

Hallo,

ich möchte eine Platine in Eagle beschriften. Es handelt sich hier um
Pfostenleisten. Ich habe zu jeder Seite aber nur 2,54mm Platz.
Somit passt leider eine 3stelliger Schriftzug nicht richtig.

Welche Alternativen zur Beschriftungen gibt es?
Ist es auch üblich, dass man hier V(oltage) und G(round) schreibt?

[tunnel-D (Gast)]

Simon schrieb:
> Ist es auch üblich, dass man hier V(oltage) und G(round) schreibt?

Nein

[John (Gast)]

Wie wär es mit + und -

[U. M. (oeletronika)]

Hallo,
wir wissen nicht, in welchem Zusammenhang du was beschriften willst.
Abkürzen ist natürlich nötig, wenn es nicht ander geht.

Für Betriebsspannung kann man je nach Kontexkt auch schreiben
-> + (Pluszeichen)
-> 5V
-> Ub
-> evtl. auch: in

Für Ground alternativ auch:
-> - (Minuszeichen)
-> 0V
-> gd
-> ein Massezeichen
http://www.rockinger.com/PublishedFiles/workshop/gfx/ws81.jpg

Gruß Öletronika

[Simon (Gast)]

- Wäre doch eigentlich nicht korrekt oder? Es handelt sich ja nicht um
eine negative Spannung. Für weitere Vorschläge offen.

[John (Gast)]

Simon schrieb:
> - Wäre doch eigentlich nicht korrekt oder? Es handelt sich ja nicht um
> eine negative Spannung.

[Toni Tester (Gast)]

Simon schrieb:
> Für weitere Vorschläge offen.

Schriftgröße anpassen?
Geht natürlich nur in gewissen Grenzen - dein Leiterplattenlieferant
sagt dir sicher gerne, was er noch sauber drucken kann. Aber bei drei
Zeichen auf 2,54mm bleiben satte 0,8mm Breite pro Zeichen (inkl.
Zwischenraum) - eine Schrifthöhe von 1mm müsste hier gut passen.

[Rufus Τ. F. (rufus)]

+ und - als Symbole sind in Kombination mit GND/0V etwas völlig anderes

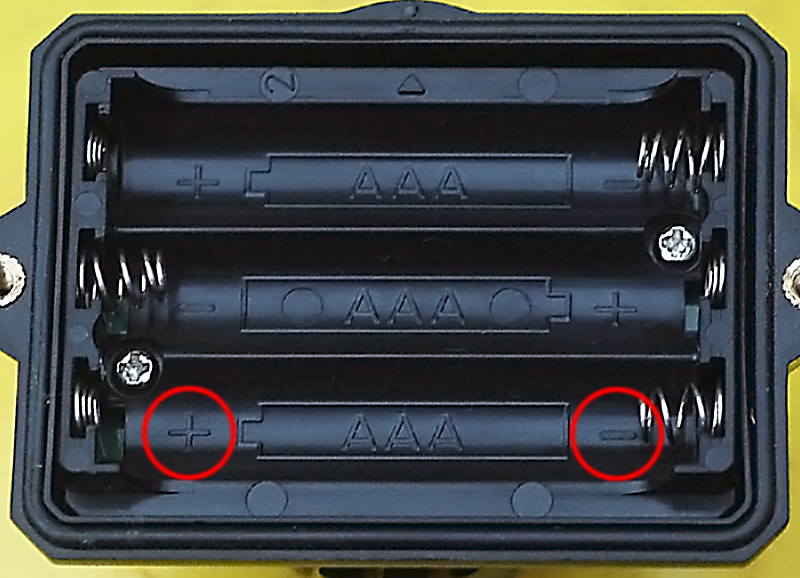

als wenn sie wie beim erwähnten Batteriehalter auftreten.

[John (Gast)]

Rufus Τ. F. schrieb:
> als wenn sie wie beim erwähnten Batteriehalter auftreten

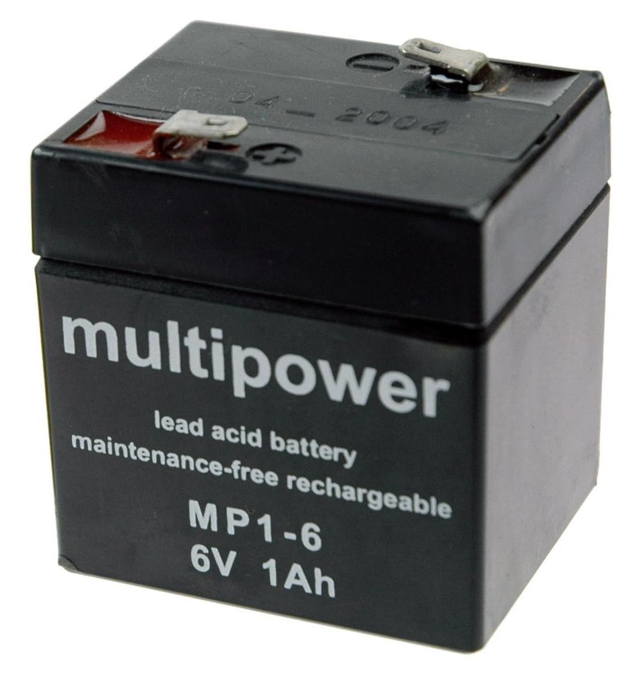

Und wie ist es bei einer Batterie/Akku?

[John (Gast)]

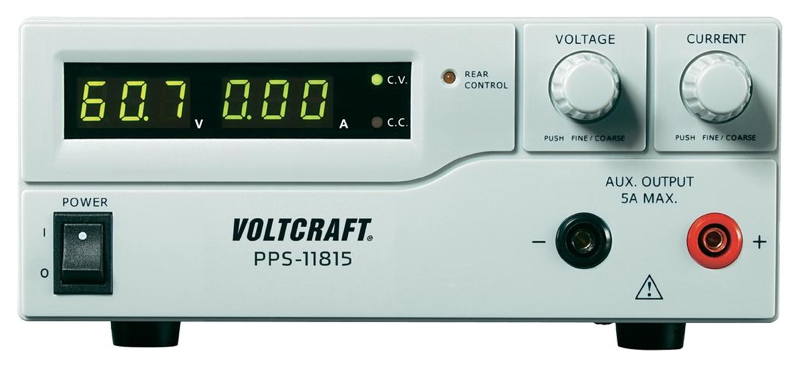

Oder einem Labornetzteil?

[John (Gast)]

Rufus Τ. F. schrieb:
> + und - als Symbole sind in Kombination mit GND/0V etwas völlig anderes

Die Polung einer einfachen Spannungsversorgung ist mit + und -
eindeutig definiert.

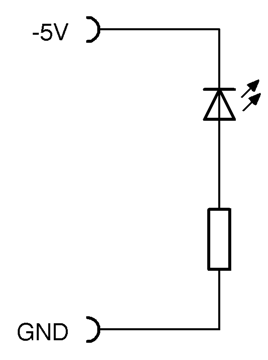

GND/0V kann sowohl positiv als auch negativ sein. Das ist der vom
Entwickler (willkürlich) festgelegte Bezugspegel der Schaltung.

[Wolfgang (Gast)]

John schrieb:
> Und wie ist es bei einer Batterie/Akku?

Das ist doch wohl was ganz anderes, wenn man von den Anschlusspunkten an
der Platine spricht. Was sollen die mit den Bezeichnungen der
entsprechenden Anschlüsse am Akku/Batteriehalter zu tun haben? ;-)

[Rufus Τ. F. (rufus)]

Einfaches Nachdenken sollte einen darauf bringen, daß (beispielsweise)
ein 9V-Block nicht +9V und -9V liefern kann ...

[John (Gast)]

Rufus Τ. F. schrieb:
> Einfaches Nachdenken sollte einen darauf bringen

Dass eine Batterie einen [+]-Pol und einen [-]-Pol besitzt.

[John (Gast)]

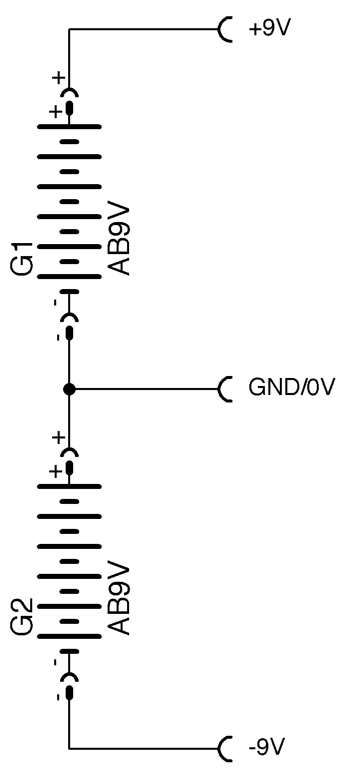

Rufus Τ. F. schrieb:
> ein 9V-Block nicht +9V und -9V liefern kann

Doch, kann sie. Je nachdem wie man sie anschließt.
Nur eben nicht gleichzeitig.

[Rufus Τ. F. (rufus)]

Ach. Nee, Du, da wäre ich jetzt ja wirklich nicht drauf gekommen.

Aber an Deinen Polen liegen (um beim 9V-Block zu bleiben) jetzt was an?

[ ] +9V und -9V
[ ] +9V und 0V
[ ] Erbsensuppe

[John (Gast)]

Rufus Τ. F. schrieb:
> Aber an Deinen Polen liegen (um beim 9V-Block zu bleiben) jetzt was an?
>
> [ ] +9V und -9V
> [ ] +9V und 0V
> [ ] Erbsensuppe

Zwischen den beiden Anschlüssen besteht ein Potentialunterschied von 9V
(Nennspannung).
So ist ja auch die Spannung definiert: Potentialunterschied zwischen
zwei Punkten.

Der [+]-Pol ist positiv im Bezug zum [-]-Pol.
Und der [-]-Pol ist negativ im Bezug zum [+]-Pol.

Ist das zu kompliziert für dich?

[Rufus Τ. F. (rufus)]

John schrieb:
> Ist das zu kompliziert für dich?

Ich glaube nicht, daß Du das eigentliche Problem verstanden hast. Willst
Du nur herumtrollen?

[John (Gast)]

Was ist das eigentliche Problem?

Was ist an meine Ausführungen falsch?

Was lieg deiner Meinung nach an den Polen eines 9V-Blocks an?

Ich habe das Gefühl, dass du nur herumtrollen willst, denn alle drei,
deiner zur Auswahl gestellten Antworten, sind Quatsch.

Rufus Τ. F. schrieb:
> Aber an Deinen Polen liegen (um beim 9V-Block zu bleiben) jetzt was an?
>
> [ ] +9V und -9V
> [ ] +9V und 0V
> [ ] Erbsensuppe

Im Ernst? Erbsensuppe?

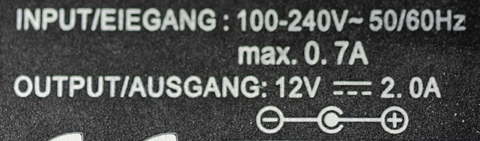

Ein Labornetzgerät, DC-Steckernetzteil, Batterie/Akku liefern
normalerweise eine potentialfreie Spannung. Es ist nicht festgelegt
welcher Anschluss 0V (bzw. GND) ist. Das wird erst durch die
angeschlossene Schaltung definiert.

Die Spannungsangaben 9V (9V-Block) oder 12V (Steckernetzteil) sind als
Absolutwerte anzusehen (ohne Vorzeichen).

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

John schrieb:
> denn alle drei, deiner zur Auswahl gestellten Antworten, sind Quatsch.
Womit das Haar jetzt endgültig der Länge nach fein säuberlich gespalten
wäre...
