Forum: Mikrocontroller und Digitale Elektronik Verständnisfrage 74HC165


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Holger (Gast)


Lesenswert?

Moin,

aus dem Datenblatt werde ich nicht sorichtig schlau... Daher meine
Frage: Wird nach der Übernahme der parallelanliegenden Daten in das
Schieberegister sofort ein Datenbit am Ausgang angelegt oder wird ein
Takt benötigt? Und wird zuerst das MSB ausgegeben?



Holger

von Manfred (Gast)


Lesenswert?

erst beim nächsten Takt erscheint das nächste Bit am Ausgang Q7.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Angehängte Dateien:

Lesenswert?

Holger schrieb:
> oder wird ein Takt benötigt?
Es muss ein Takt entweder am /CE oder am CP anliegen.

> Und wird zuerst das MSB ausgegeben?
Es wird vom LSB in Richtung MSB geschoben. Also: ja.

> aus dem Datenblatt werde ich nicht sorichtig schlau...
Mrin Tipp: übe daran. Es ist eines der einfacheren...

: Bearbeitet durch Moderator
von Holger (Gast)


Lesenswert?

Moin, /CE liegt dauerhaft auf Masse. Also wenn PL auf Mass liegt, dann
liegt am Ausgang Q das Signal, welches an D7 anlag.


Holger

von Peter D. (peda)


Lesenswert?

Holger schrieb:
> Wird nach der Übernahme der parallelanliegenden Daten in das
> Schieberegister sofort ein Datenbit am Ausgang angelegt

Ja, PL ist asychron.

von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Holger schrieb:
> Also wenn PL auf Mass liegt, dann liegt am Ausgang Q das Signal, welches
> an D7 anlag.

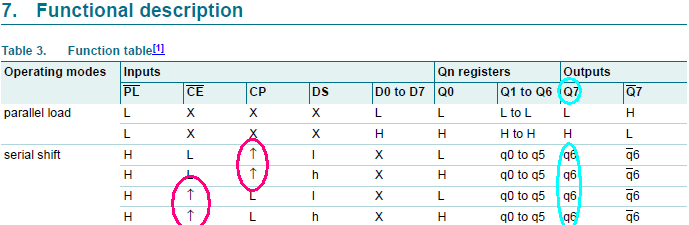

Ja, das sind die beiden Zeilen bei "paralel load" im Screenshot. Dort
steht:
solange /PL low ist, ist es egal, was an /CE, an CP un DS passiert.
Sobald /PL auf low geht wird D7 an Q7 ausgegeben.
