Hallo, ich benötige für das simulationsprogramm LTSpice eine ZDiode BZX79C2V7. Hat jemand ein solches model parat?
Hallo Tim. Die Diode wurde z.B. von Micro Commercial Components Corp. im Januar 2014 abgekündigt (obsolet). Da scheint auch bei Fairchild kein Intersse für ein Modell zu bestehen. Was hilft: eine ähnlich Diode aus der Datei standard.dio kopieren, die Parameter anpassen und eine eigene txt-Datei mit dem Modell aufmachen. Im Schema die Datei mit .include einbinden.

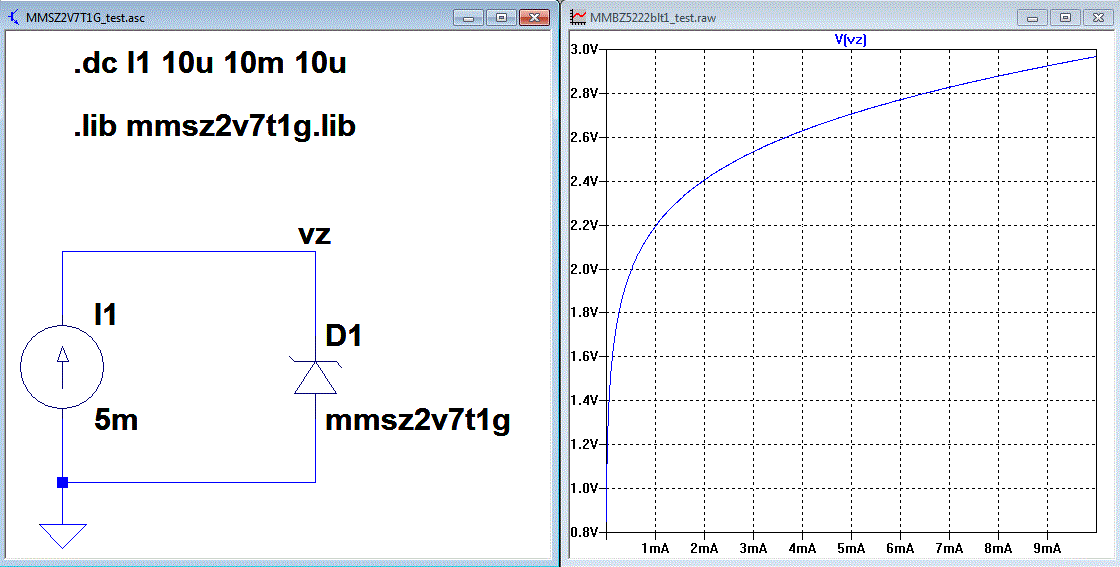

Hallo Tim, Ich habe dir mal ein Beispiel mit der MMSZ2V7T1G von Onsemi gemacht. Die haben ein PSPICE Modell auf deren Webseite. Die Z-Dioden mit kleiner Spannung haben wirklich so einen weichen "Knick". Achtung, das Modell ist ein Subcircuit. 1. Diode im Schaltplan plazieren. Ctrl plus rechte Maustaste das Symbol im Schaltplan Prefix D ändern nach Prefix X OK 2. .inc modelfilename oder .lib modellfilename als SPICE-Directive in den Schaltplan legen. 3. Die Modelldatei in den Ornder des Schaltplanes kopieren. Gruß Helmut
Helmut S. schrieb: > Hallo Tim, > > Ich habe dir mal ein Beispiel mit der MMSZ2V7T1G von Onsemi gemacht. Die > haben ein PSPICE Modell auf deren Webseite. Die Z-Dioden mit kleiner > Spannung haben wirklich so einen weichen "Knick". Ja, die kleine Z-Dioden sind schon rechte Gurken. Wenns gut sein muss, könnte man aber eine LM4041 oder äquivalentes nehmen. Ist auch nicht so teuer. @Topic: Du kannst auch wie folgt vorgehen: Im Ltspice mit "add spice command" oder so. (".op" button) Da den Text des Modells reinkopieren. Eine Diode einfügen. Das "Prefix" auf X ändern. (CTRL+Rechtsklick) Den Namen auf das Modell ändern. (das ist der "Value") So ähnlich wie hier, nur statt diesem "include" Text steht halt das Modell direkt drin: http://www.simonbramble.co.uk/lt_spice/ltspice_lt_spice_tutorial_4.htm Das hat folgenden Vorteil: Die Simulation ist "portabel" und läuft in jedem LTspice. Wenn man so ungeschickt wie ich ist, und LTspice bei eine Windows Neuinstallation kübelt, dann laufen wenigstens noch alle Simulationen. Desweiteren kann man die Simulation auch an Kollegen/Freundel schicken, ohne dass die in ihren Libs herumwurschteln müssen. Allerdings: Das wird unübersichtlich, wenn du 10 Modelle drin hast. Und das Modell ist nur in dieser einen Simulation drin.
Wenn es auch SMD sein darf: .MODEL BZX84-C2V7 D(IS=110.88E-18 N=.92657 RS=.85899 IKF=147.68 CJO=344.69E-12 M=.31964 VJ=.72935 ISR=1.5159E-6 BV=2.7639 IBV=69.770E-3 TT=17.889E-9 Vpk=2.7 mfg=Philips type=Zener) .MODEL BZX384-B2V7 D(IS=1.033E-15 N=1.001 BV=2.7 IBV=0.005 RS=0.387 CJO=3.518E-10 VJ=0.6816 M=0.3174 FC=0.5 Vpk=2.7 mfg=Philips type=Zener .MODEL BZX884-B2V7 D(IS=7.066E-16 N=0.9643 BV=2.7 IBV=0.005 RS=0.2544 CJO=3.518E-10 VJ=0.6816 M=0.3174 FC=0.5 Vpk=2.7 mfg=Philips type=Zener) (in LTspice\lib\cmp\standard.dio reinkopieren) Das Package hat einen Einfluss auf die dynamischen Eigenschaften, aber für DC-ähnliche Anwendungen (Stromquellen etc) dürfte das zu vernachlässigen sein. Und als ESD-Schutz wirst Du die BZX79C kaum nehmen wollen.
