Flachbandkabel oder Einzeladern für geräteinterne Verdrahtung

Philip K. OP #4398467
Lesenswert?
• ▲
▼
Tach,

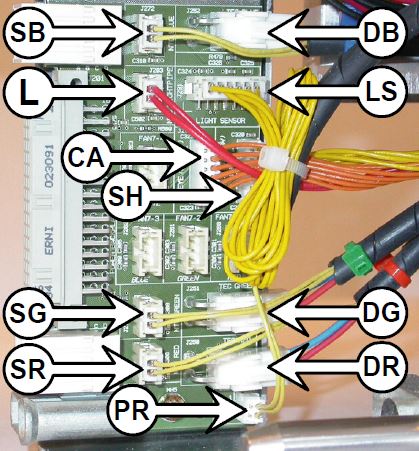

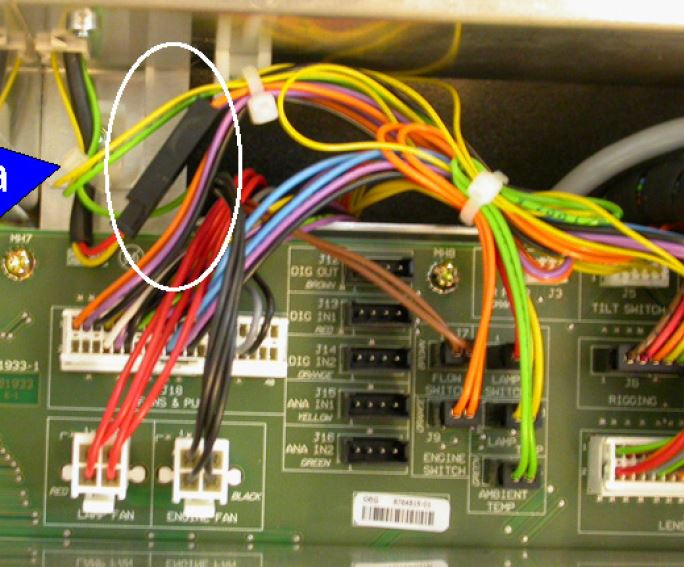

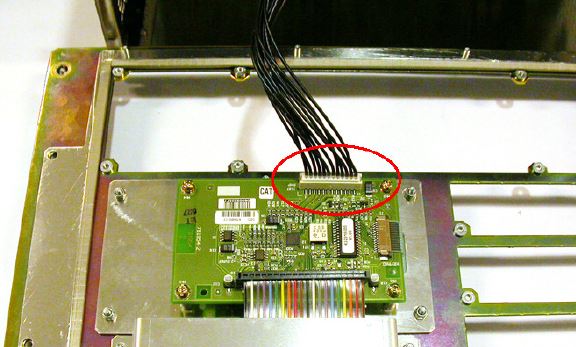

In vielen kommerziellen Geräten gehobener Preisklasse (Schätzungsweise
jeweils wenige tausend Geräte weltweit) sehe ich öfter Verkabelungen aus
vielen Einzeladern auf vielpolige Wire2Board Verbinder und nur sehr
selten Flachbandkabel. Vom Querschnitt würden Flachbandkabel häufig
dennoch reichen.

Woran kann es liegen, dass der jeweilige Hersteller so entscheidet?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Guest Gast #4398482
Lesenswert?
• ▲
▼
Flachbandkabel lassen sich in einem Gerät mit beschränkten
Platzverhältnissen verlegen. Da sind einzeladern bequemer.
Des Weiteren muss es ja nicht unbedingt so sein, dass eine
Steckverbindung 1:1 ist. Kann ja gut sein, dass die Verbindung in einem
Kabelbaum von einem Anschluss auf mehrere aufgesplittet wird.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Michael U. #4399845
Lesenswert?
• ▲
▼
Hallo,

Philip K. schrieb:
> Oder D. schrieb:
>> I2C sollte die Leiterplatte nicht verlassen.
>
> Wieso das? Teilweise wird I2C hier doch sogar als Hausbus propagiert...
> Über NYM Leitungen  oder sogar zwei nasse Wäscheleinen.

weil I2C von Philips als Verbindungsbus zwischen IC und Controller in
Geräten entworfen wurde. Er sollte z.B. den inzwischen mit PLL
abstimmbaren Tuner mit dem Controller verbinden, diesen mit der
Fernbedienung und dem Videotextdecoder und dem Lautstärke/Klangregler
usw.

Dafür ist auch die Art der Hardware ausgelegt. Für externe Busse gibt es
genug andere Sachen, RS232, RS485, CAN usw.
Natürlich kann man auch I2C dafür "mißbrauchen" solange man vom
Protokoll redet. Elektrisch dürften da entsprecehnde Treiberbausteine
usw. fällig sein, die gibt es inzwischen teilweise auch.

Gruß aus Berlin
Michael
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Tom Gast #4399887
Lesenswert?
• ▲
▼
Philip S. schrieb:
> sind Freiluftverdrahtungen für Busse wie I2C
> dann wohl besser geeignet

Kapazität ist nicht das einzige  Kriterium. Einzeldrähte (sofern nicht
sinnvoll verdrillt) spannen eine viel größere Leiterschleife auf als
sinnvoll belegte Flachbandkabel, ergeben also viel Induktivität und --
was viel schlimmer ist -- gründliches  Einsammeln von Magnetfeldern.

Philip K. schrieb:
> Teilweise wird I2C hier doch sogar als Hausbus propagiert...

Das sind dann Fälle von "zufällig geht es bei mir meistens, also muss es
eine gute Idee sein" und von Bastlerstolz, der es erfordert, eine
möglichst ungeeignete Lösung zum Laufen zu kriegen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Georg Gast #4400229
Lesenswert?
• ▲
▼
Philip K. schrieb:
> Wenn man es so betrachtet, sind Freiluftverdrahtungen für Busse wie I2C
> dann wohl besser geeignet, oder?

Wenn man es anders betrachtet, nicht. Vor allem sind die Eigenschaften
von Einzeldrähten (die ja für Datenübertragung paarweise benutzt werden
müssen, weils ohne Rückleitung eben nicht geht) wie z.B. Impedanz
ziemlich zufällig, während bei Flachkabeln die Impedanz spezifiziert und
vor allem über die ganze Länge gleich ist.

Georg
Antwort Zitieren Bearbeiten Löschen Beitrag melden
