Forum: Platinen "Wiring" Software?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Daniel5 (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo!

Ich bin auf der Suche nach einer Software die einen Verdrahtungsplan
erstellen kann ( siehe Link). Zuerst dachte ich an Visio oder Fritzing,
scheint mir aber nur minder brauchbar für diese Zwecke.
Hätte jemand einen Tipp? Ich bräuchte die Software um einen
Verdrahtungsplan für einen Röhrenverstärker bzw. Röhreneffekte zu
zeichnen.

Hier ein zwei Beispiele:

http://amparchives.com/Amp%20Archives/Marshall/Schematics%20&%20Layouts/Ceriatone%20Layouts/Ceriatone%20Plexi50%201987%20Lead.jpg

http://www.thenormster.com/Pics/RocketReverbLayoutFinal.jpg

Danke und Schöne Grüße,
Daniel

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Daniel.

Daniel5 schrieb:

>
> Hier ein zwei Beispiele:
>
>
http://amparchives.com/Amp%20Archives/Marshall/Schematics%20&%20Layouts/Ceriatone%20Layouts/Ceriatone%20Plexi50%201987%20Lead.jpg
>
> http://www.thenormster.com/Pics/RocketReverbLayoutFinal.jpg

Nun, dass hat schon einen sehr künstlerischen Ansatz. Mir ist keine
CAD-Software bekannt, die so etwas direkt unterstützt.

Fritzing geht zwar in die Richtung, bezieht sich aber auf Testboards und
nicht auf Geräte.

Als Workaround könntest Du in einem Schaltplanzeichenprogramm passend
gestaltete Symbole definieren, und dann verbinden. Aber das ist viel
Arbeit, und die wenigste CAD-Software unterstützt im Schaltplan
geschwungene Linien, weil das dort eher lästig ist.

Wenn Du Dir aber soviel Arbeit machst, kannst Du die Symbole auch als
SVG-Dateien definieren, passend in einem Grafikprogramm Deiner Wahl in
eine Grafik einbinden, und dann dort verbinden. Für die Verbindungen
könntest Du dann auch ein Grafiktableau verwenden.

Auf Softwareunterstützung wie einen ERC-Check wie in einem echten
CAD-Programm für Schaltpläne müsstest Du dann auch verzichten....mit
anderen Worten, Du bist sehr dicht an einem Gemälde.

Warum also nicht besser direkt malen?

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

Autor: row-she (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
DIY Layout Creator ist recht gut:

http://diy-fever.com/software/diylc/

gerade für Gitarrensachen. Damit lassen sich
auch "freie Kabel" einzeichnen und beliebig verbiegen.

Hab schon einige kleine Amps und Effekte damit designt.

ach ja und natürlich ganz wichtig... es ist Freeware :-)

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Als Workaround könntest Du in einem Schaltplanzeichenprogramm passend
> gestaltete Symbole definieren, und dann verbinden.

Man könnte Bauteile für ein Layoutprogramm anlegen und das ganze
Chassis-Innenleben als Platine behandeln, mit Leiterbahnen als Drähten.
Das wäre ästhetisch 2 Nummern schlechter, hätte aber den Vorteil der
Konsistenz mit dem Schaltplan.

Autor: Lästermaul (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Verdahtungsplan für Röhrenverstärker mit Software zeichnen? Sakrileg!

Das macht man mit Rapidograph, Transparentpapier und Rasierklinge.

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo row-she.

row-she schrieb:
> DIY Layout Creator ist recht gut:
>
> http://diy-fever.com/software/diylc/
>
> gerade für Gitarrensachen. Damit lassen sich
> auch "freie Kabel" einzeichnen und beliebig verbiegen.
>
> Hab schon einige kleine Amps und Effekte damit designt.

Danke für diesen Hinweis. Ich habe das Programm mal in der hiesige Liste
von Layoutsoftware notiert:
https://www.mikrocontroller.net/articles/Schaltplaneditoren#DIY_Layout_Creator

> ach ja und natürlich ganz wichtig... es ist Freeware :-)

Es scheint aber nicht unter der GNU-GPL zu stehen:
https://de.wikipedia.org/wiki/GNU_General_Public_License

Ich probiere mal auf die schnelle aus, ob es unter WINE läuft.

Nachtrag: Unter Debian "Jessie" läuft es mit WINE. Es lässt sich
installieren, öffnen, und Layouts aus der unter
http://diy-fever.com/wordpress/wp-content/uploads/2009/12/layouts-01-19-2010.zip
herunterladbaren Layoutsammlung lassen sich öffnen und verändern. Neue
Layouts lassen sich anlegen, verändern und speichern....aber ein
"speichern unter" gibt es nicht. Das muss per Dateimanager und
umbenennen erfolgen. Mehr teste ich jetzt nicht.

Nachtrag 2: Die Lizenzbestimmungen über die Angabe auf der Website
"Freeware" hinaus sind schwer zu finden. Mir ist es noch nicht gelungen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
Autor: Uhu U. (uhu)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

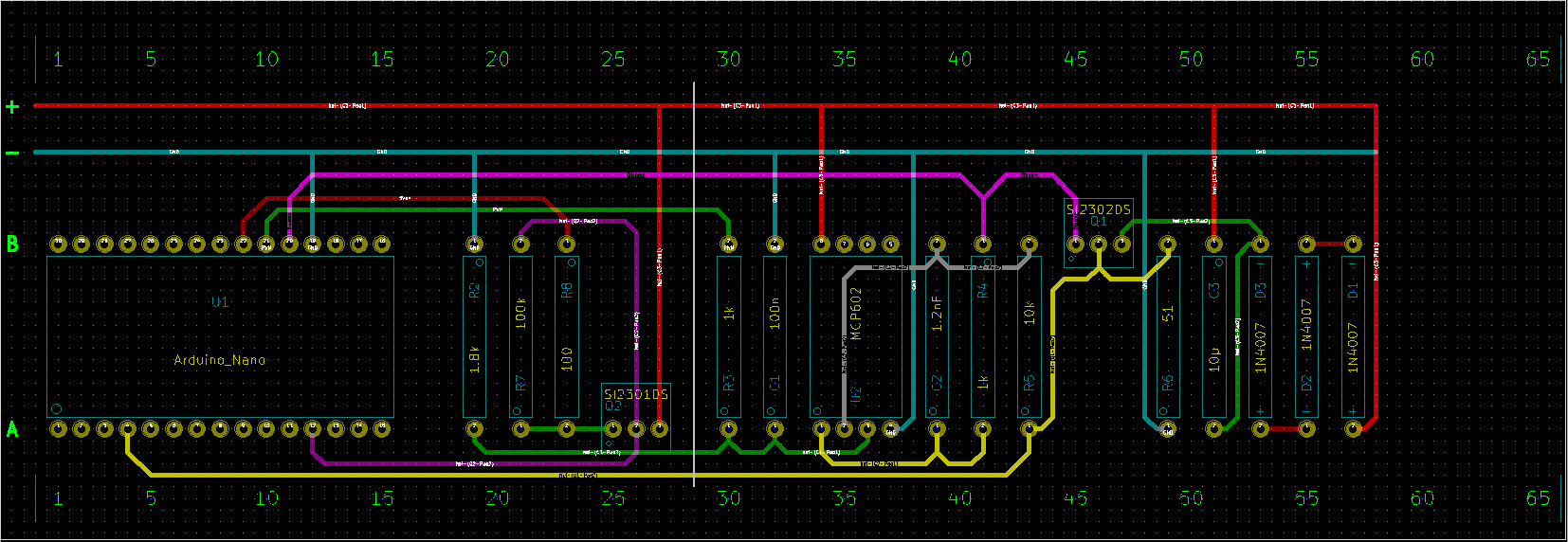

Ich habe mir für den Aufbau auf dem Steckbrett eine Sammlung ganz
primitiver Footprints gemacht - einfach n-Pole in zwei Höhen: die kleine
für Teile, die nur auf eine, die große für solche, die in beide Seiten
gesteckt werden.

Dann wird zunächst - ganz normal - der Schaltplan gebaut. Dann den
Bauteilen die entsprechenden Footprints zugeordnet und pcbnew damit
gefüttert.

Zusätzlich zu den Footprints habe ich noch - mit etwas Nacharbeit im
Texteditor - ein Lineal zur Steckplatznummerierung gebaut.

Als Vorbereitung zum "routen" wird das Raster auf 100 mil eingestellt
und 10 oder mehr Layer freigeschaltet.

Dann werden zwei Lineale plaziert und dazwischen die Bauteile.

Anschließend das Raster auf 50 mil und dann wird "geroutet". Mit den
vielen Layern bekommt man die Verdrahtung leicht kreuzungsfrei hin, denn
alle Footprints sind tth, jeder Pin erreicht also jeden Layer. Die
bunten "Leiterbahnen" machen die Sache schön übersichtlich und mit DRC
lässt sich die ganze Chose auch noch auf Verdrahtungsfehler testen.

Dasselbe Prinzip läßt sich auch auf Lochrasterverdrahtungen anwenden,
wenn man die ganz normalen Footprints verwendet.
