Li-Ionen-Akku mit 6 Anschlüssen

Matthias D. OP (Firma: ESRA) #4555579
Hallo,
da ich gerade mein totes OPPO Smartphone recycle, bin ich auf einen
6-poligen Li-Ion Akkuanschluss gestoßen:
Es sind insg. 6 Pins vorhanden (2x rot, 2x gelb, 2x schwarz)
Normalerweise sind es ja 3: VCC, GND + Sensor
Die Farbbelegung ist auch wenig überraschend:
Rot -> VCC
Schwarz -> GND
Gelb -> Widerstand zu GND 1k (Tippe NTC od. PTC)
Widerstand jedes Pärchen zueinander ist auch 0 Ohm, es fließt auch keine
Strom zwischen den (gleichen) Pins.
Meine Frage ist, warum jeder Pin 2x ausgeführt wird (fail save? Gegen 2
Zellen spricht jede Messung sowie die Typenangabe)?

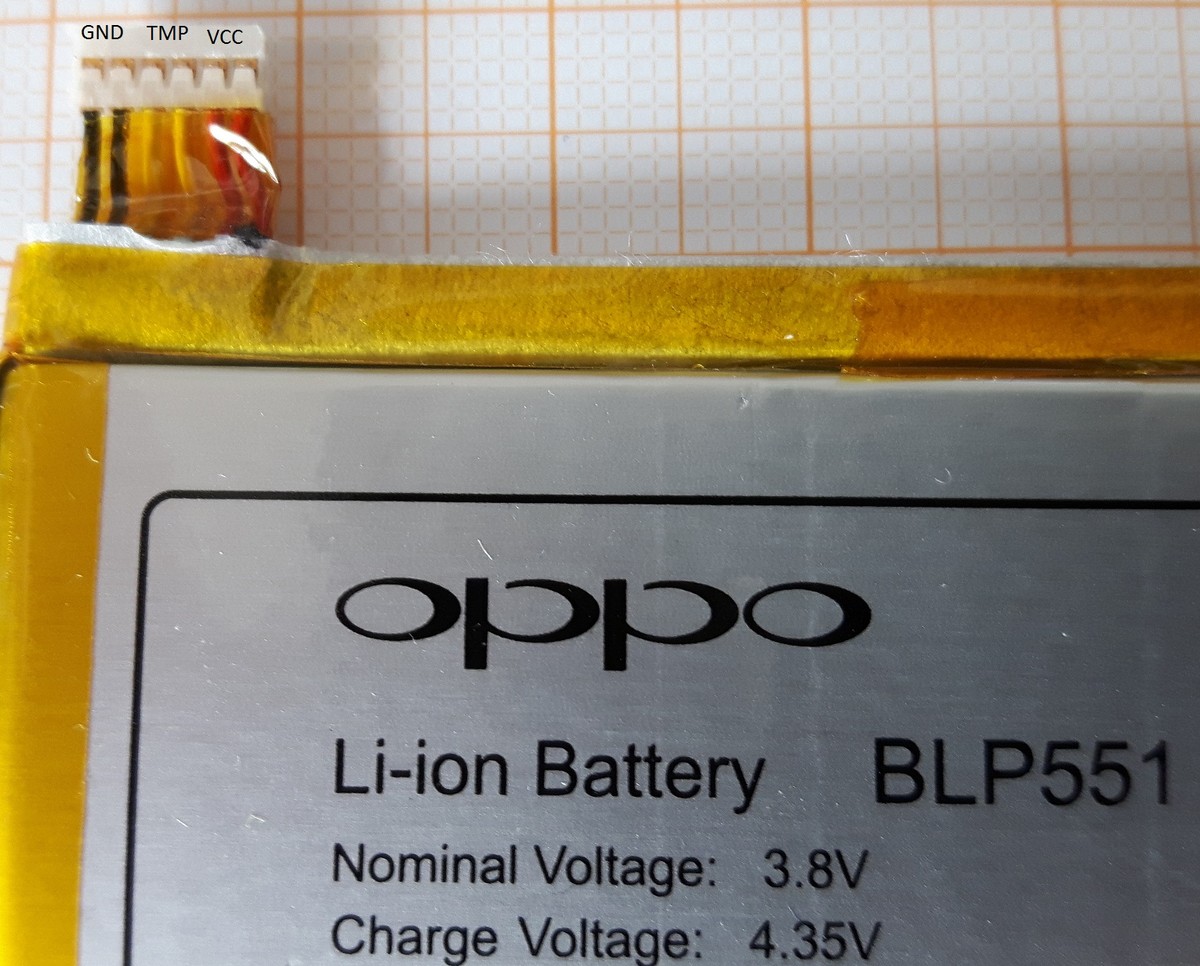

Akkutype ist:
OPPO BLP551
bzw:
Sony 13 W
US375968H 2
1259DR079VE26B

Google spuckt leider kein Datenblatt aus.

Danke u. LG
Matthias
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Wolfgang Gast #4555585
Matthias D. schrieb:
> Die Farbbelegung ist auch wenig überraschend:
> Rot -> VCC
> Schwarz -> GND
> Gelb -> Widerstand zu GND 1k (Tippe NTC od. PTC)

Was ist an den Farben überraschend?
Wenn du nicht gerade aus dem Schaltschrankbau kommst, ist das für
Gleichspannung ausgesprochen gängig.

> ... (Tippe NTC od. PTC)

Miss mal den Widerstand und erwärme das Akkupack. Dann weist du, ob
positiver oder negativer Tk.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Alexander S. Persönliche Seite #4555640
Matthias D. schrieb:
> Widerstand jedes Pärchen zueinander ist auch 0 Ohm, es fließt auch keine
> Strom zwischen den (gleichen) Pins.

Meinst du, es liegt keine Spannung zwischen den Pins an?

> Meine Frage ist, warum jeder Pin 2x ausgeführt wird (fail save?

Weil dort Ströme bis zu zwei Ampere fließen, braucht man den Querschnitt
zweier Leitungen und halbierten Übergangswiderstand der Kontakte, daher
sind Plus und Minus doppelt. Beim Temperaturfühler macht das keinen
Sinn, ist wahrscheinlich einfach dem 6poligen Stecker geschuldet.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Matthias D. OP (Firma: ESRA) #4555705
Alexander S. schrieb:
> Meinst du, es liegt keine Spannung zwischen den Pins an?

Exakt, sorry für meine umgangssprachliche Formulierung.

> Weil dort Ströme bis zu zwei Ampere fließen, braucht man den Querschnitt
> zweier Leitungen und halbierten Übergangswiderstand der Kontakte, daher
> sind Plus und Minus doppelt. Beim Temperaturfühler macht das keinen
> Sinn, ist wahrscheinlich einfach dem 6poligen Stecker geschuldet.

Danke, diese Erklärung macht Sinn!

Liebe Grüße
Matthias
Antwort Zitieren Bearbeiten Löschen Melden Danke
