pt100 vierleitermessung

tinn Gast 01.06.2016 14:49 #4598411

Lesenswert?

•

Hi ich wollte an einem pt100 eine Vierleitermesschaltung ausprobieren.
Habe mich aber glaube mich vor lauter Leitern vertan..
(Es handelt sich um 2 temperaturabhängige Widerstände bei dem Sensor den
ich hatte. Ich benutzte den "Linken" Widerstand, also die Klemmen 1...4)

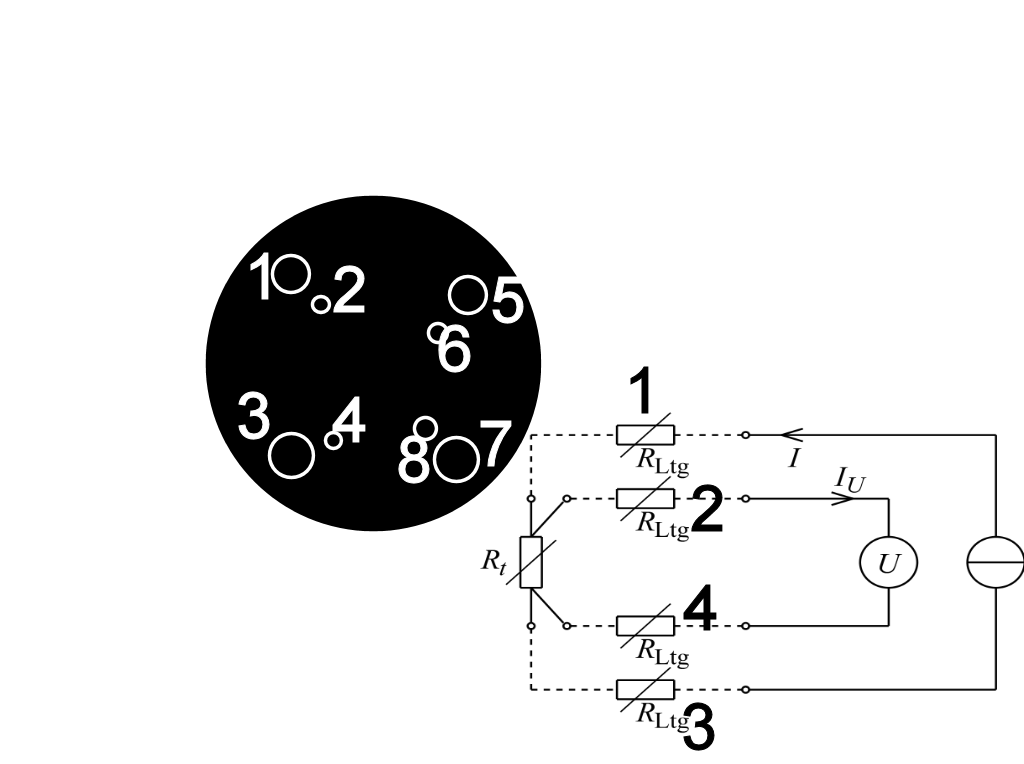

Wenn ich eine Konstantstromquelle und eine Spannungsmessgerät an die
Klemmen wie in der Schaltung daneben anschließe. Wäre das richtig?
Genauso habe ich es nämlich nicht gemacht :D

Danke!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Jim M. (turboj) 01.06.2016 14:56 #4598416

Lesenswert?

•

▲
▼

tinn schrieb:
> Wäre das richtig?

Nur wenn Dein Schaltplan stimmt. Was wir bei dem unbekannten Sensor
nicht wissen können.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

tinn Gast 01.06.2016 15:09 #4598436

Lesenswert?

•

▲
▼

Entschuldigung!
Der Schaltplan ist aus Wikipedia
(https://de.wikipedia.org/wiki/Vierleitermessung#/media/File:TempMess_4_Leit.svg)

Ich kann nur erahnen, dass die 4 Klemmen an jeder Seite zur
vierleitermessung gedacht sind.
Niederohmige Verbindungen :
1,2
3,4

5,6
8,7
Widertsand messbar über:
1,2 und 3,4
oder
5,6 und 8,7

Antwort Zitieren Bearbeiten Löschen Beitrag melden

tinn Gast 01.06.2016 15:10 #4598439

Lesenswert?

•

▲
▼

tinn schrieb:
> Widertsand messbar über:
Also der PT100 Widerstand (~100 Ohm)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Teo D. (teoderix) 01.06.2016 15:25 #4598465

Lesenswert?

•

▲
▼

tinn schrieb:
> Wenn ich eine Konstantstromquelle und eine Spannungsmessgerät an die
> Klemmen wie in der Schaltung daneben anschließe. Wäre das richtig?
> Genauso habe ich es nämlich nicht gemacht :D

Jo, passt.
Event. hat der Hersteller zwar explizit die Verwendung der Pins zur
Messung und bestromung vorgesehen, ist vom Prinzip her aber egal.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Gerhard G. (xmega) 01.06.2016 17:27 #4598609

Lesenswert?

•

▲
▼

Hallo,


hier mal ein Beispiel wie der Sensor mit vier Leiter am AD-Wandler
angeschlossen ist.


Gruß G.G.

Angehängte Dateien:

pt100_mcp3551.pdf (7,86 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Beast Gast 01.06.2016 21:11 #4598844

Lesenswert?

•

▲
▼

Moin,

der MCP3551, den Gerhard hier in die Arena wirft, ist eine gute Wahl.
Nicht wegen dem Hersteller, sondern weil du dir damit viele weitere
Probleme vom Hals hälst!

Gruss
dat
Beast

Antwort Zitieren Bearbeiten Löschen Beitrag melden
