Hallo, Ich arbeite an einem Projekt, bei dem der Leistungsteil entweder mit 4 Stück TO220 oder TO252 bestückt werden muß. In TO252 sind die besseren und moderneren LeistungsIc erhältlich, geht aber nur Not auch in TO220. Der TO220 ist mir sympatischer, weil man gleichzeitig mit der optimalen Kühlung auch die Platinenbefestigung bzw. Kühlkörperbefestigung bekommt. Mit TO252 ist extra Kühlung nur möglich, wenn der Kühlkörper per Verschraubung mit der Platine auf das Plastik-Gehäuse des TO252 gepreßt wird, weil die kupferne Unterseite mit der Platine verlötet werden muß. Um wieviel schlechter ist diese Kühlung für TO252 gegenüber TO220, bzw. wie nahe kann man mit der schlechteren Kühlung an die Grenzwerte des IC heran? Vielen Dank nw
:
Verschoben durch User
Die Kühlung bei den SMD Komponenten funktioniert über die Platine. Lies Dir das mal durch: http://www.infineon.com/dgdl/smdpack.pdf?fileId=db3a304330f6860601311905ea1d4599 Die Footprints der Kühlpads auf der Platine findest Du auf Seite 15. Bzgl Grenze: jede Padgröße hat einen Wärmewiderstand, mit dem kannst Du dann ausrechnen, welche Junction-Temperatur bei wieviel Leistung über das Bauteil entsteht. Im Datenblatt des Bauteils stehen die Wärmewiderstande des Bauteils und die zulässige Junction-Temperatur.
@ mariner-dovb (Gast) >Der TO220 ist mir sympatischer, weil man gleichzeitig mit der optimalen >Kühlung auch die Platinenbefestigung bzw. Kühlkörperbefestigung bekommt. Stimmt. >Mit TO252 ist extra Kühlung nur möglich, wenn der Kühlkörper per >Verschraubung mit der Platine auf das Plastik-Gehäuse des TO252 gepreßt >wird, Vergiß es, der Wärmewiderstand des Kunststoffteils ist viel zu groß! Du braucht Themal VIAs und Kupferflächen und bei größeren Leistungen eine Platine mit Metallkern oder ein Keramiksubstrat. https://www.mikrocontroller.net/articles/K%C3%BChlk%C3%B6rper#Die_Platine_als_K.C3.BChlk.C3.B6rper Von welchen Verlustleistungen reden wir hier?
Dein Ansatz ist genau der falsche. Wenn du einen TO-252 verwendest dann muss sich der Kühlkörper auf der Unterseite befinden. Falk hat das ein Post über mir schon beschrieben.
Hallo, Danke für die Antworten, aber sehr beruhigend ist es nicht. Ich habe vor 30 Jahren mal intensiv und professionell Schaltungen samt Leiterplatte entwickelt, meine Kenntnisse stammen größtenteils aus '70 und '80. Ich bin dabei, ein altes Schiff zu renovieren, und habe dort einen mechanisch äußerst gediegenen Autopiloten vorgefunden, und möchte dem eine moderne Elektronik verpassen. Die ursprüngliche Steuerung war mit Relais gemacht und ohnehin kaputt. Der zugehörige Motor (leider kein Typenschild) hat vermutlich um die 300W/12V. Ich habe die Anordnung nun mit einem (chinesischen) BTN7971-Modul (und Arduino) längere Zeit im Dauertest laufen lassen. Dabei wurden die BTN7971 in TO252 nicht einmal handwarm. Weil nun einerseits ein Autopilot im wirklichen Leben sehr unterschiedlichen und unvorhersagbaren Betriebsbedingungen unterworfen ist, andererseits für den Betrieb des Schiffes sehr wichtig ist, möchte ich eine möglichst große thermische Reserve haben. Dann werde ich wohl auf TO220 zurückgreifen müssen. Vielen Dank nw
KK für TO-252, z.B. FISCHER ELEKTRONIK FK 244 13 D PAK http://de.farnell.com/fischer-elektronik/fk-244-13-d-pak/k-hlk-rper-f-r-d-pak-25-c-w/dp/4302424 Die Kontakfläche sollte auf allen Layern mit reichlich Vias geroutet werden.
Es gibt diese SMD Transistoren in der Tat "verkehrt herum" gebogen. Sodass die Rückseite nach der SMD-Bestückung nach oben zeigt. Hatten wir mal versehentlich bei Farnell bestellt... Ansonst ruhig dreie parallel auf die Platine löten und hausgemachte Platinen bekommen idR ein etwas größeres Loch unter den Transistor, sodass man mit dem Lötkolben und etwas Zinn beherzt die Unterseite verzinnen kann. Das bildet dann die Wärmebrücke. Kühlkörper, wie schon genannt, kommt dann auf die Unterseite der Platine. Sonst Thermalvias ohne Ende, KK kommt dann links un rechts neben den Transistor (siehe oben von Fischer)
Angehängte Dateien:
-
240 KB -
240 KB -
230 KB

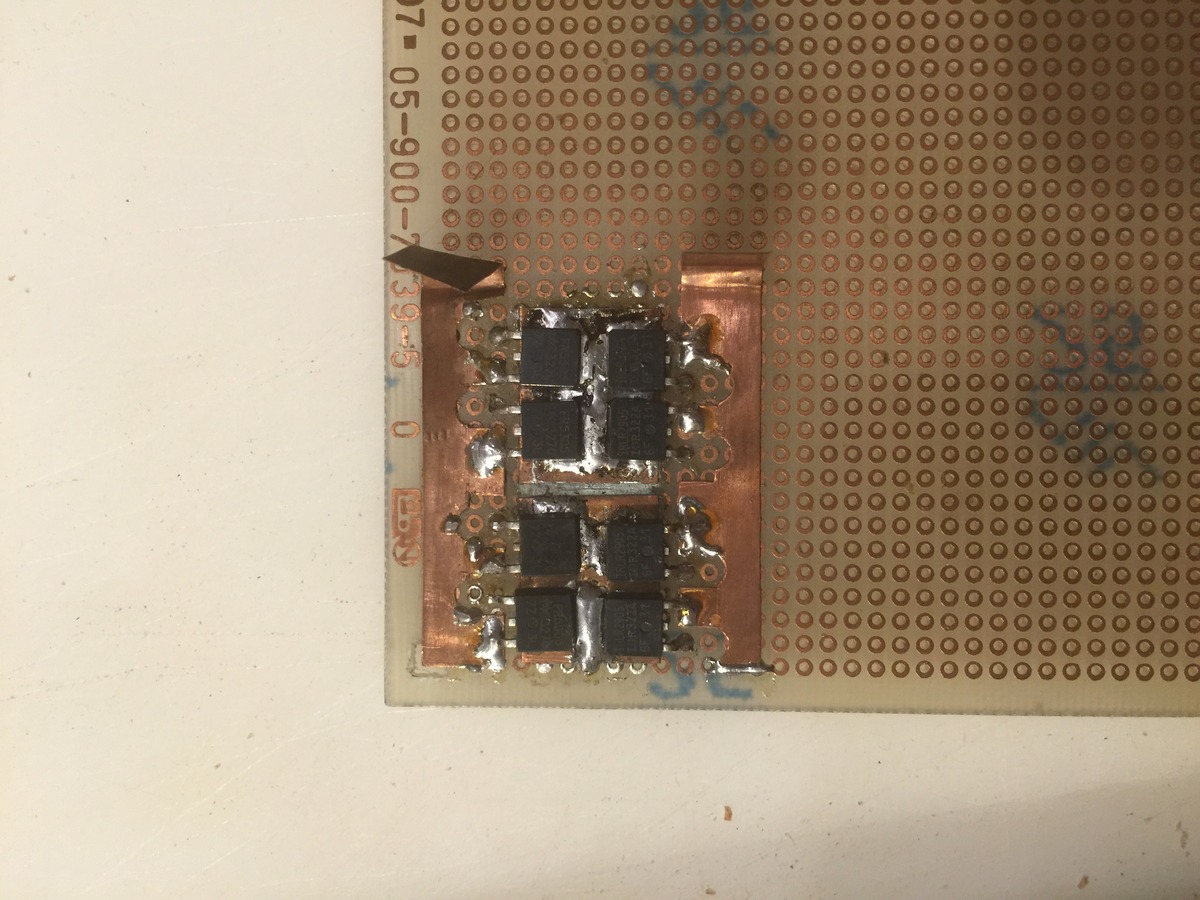

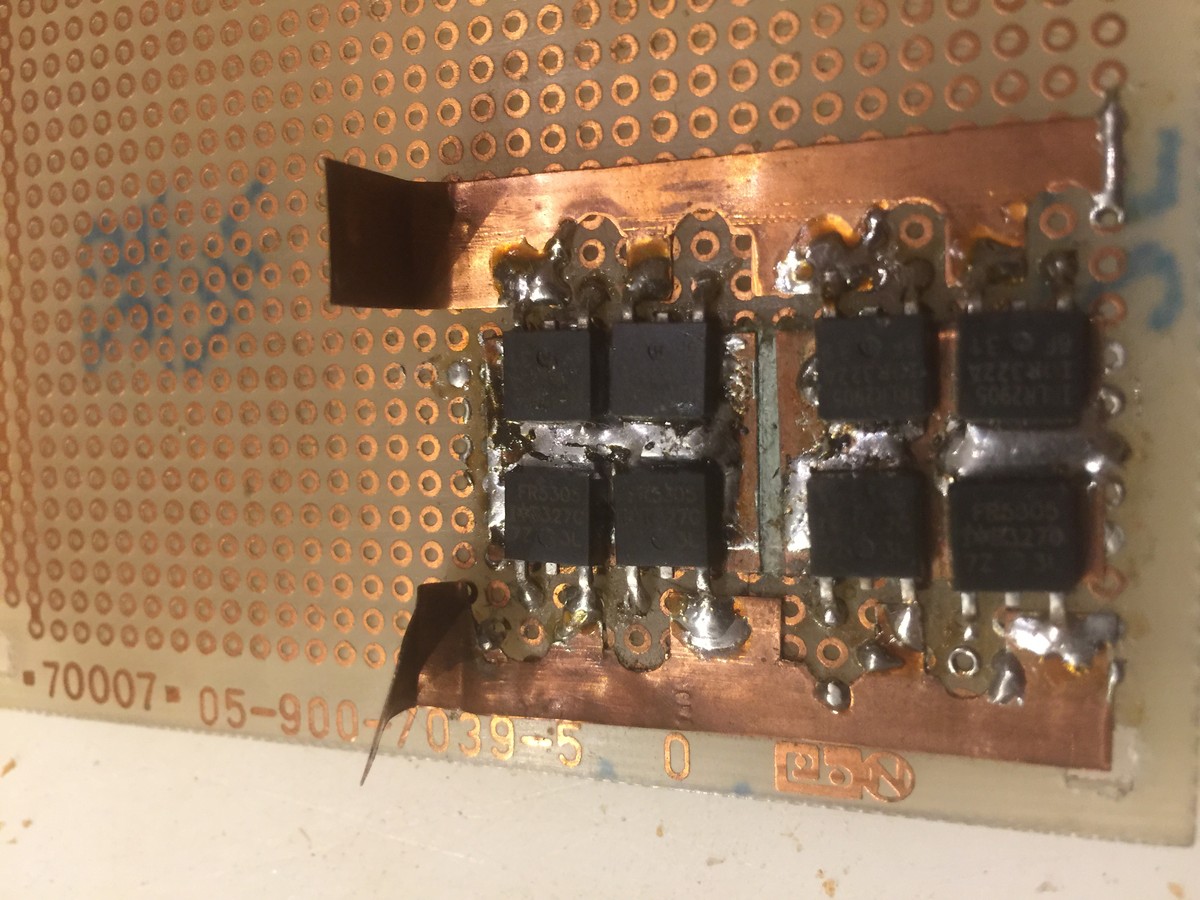

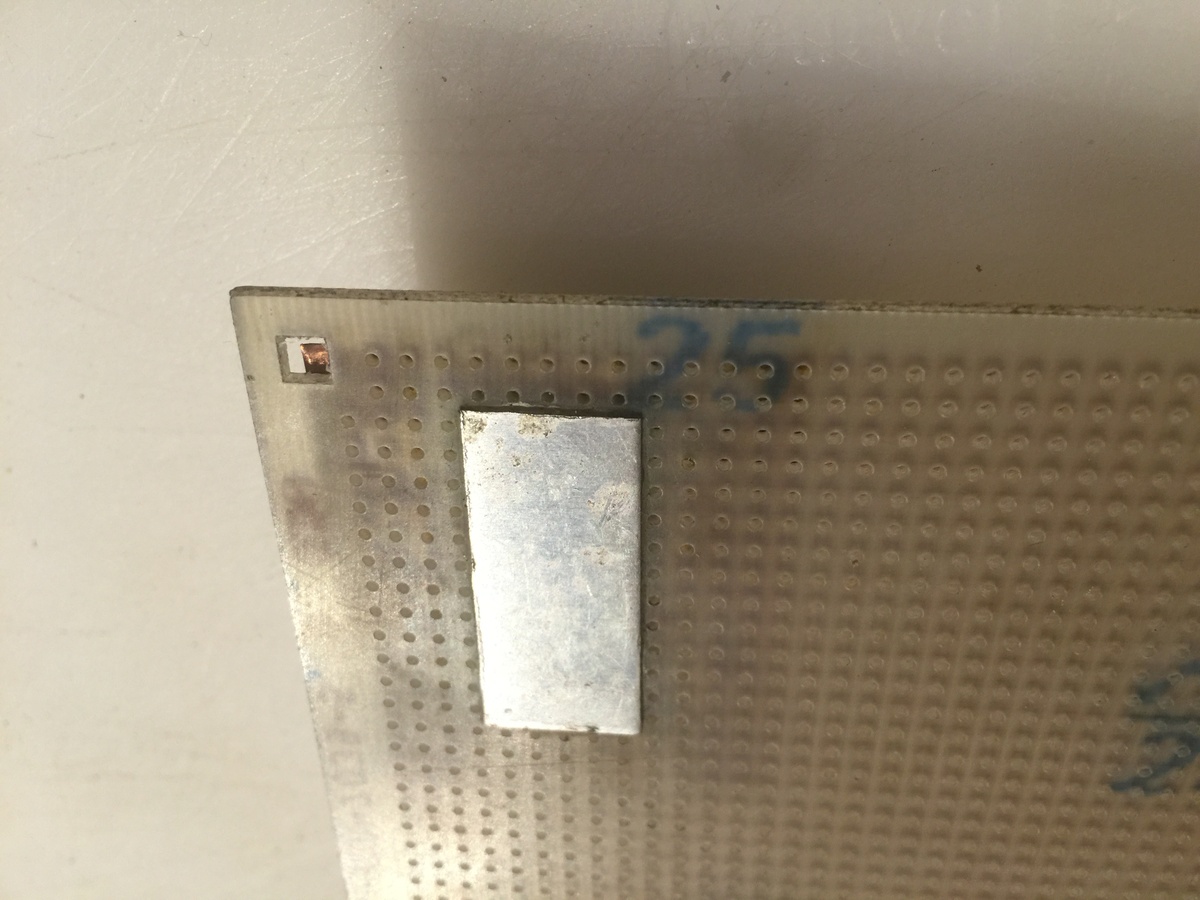

Oder als intarsienarbeit. Platine aussägen und n 1.5er Alublech einziehen. Oben 0.25er Kupfer und doppelseitig montageklebeband. Siehe Bild.
Hallo Ihr, damit Ihr seht, wie das mit dem Kühlproblem bei TO252 ausgegangen ist, hier meine Lösung: Bei dem BTN7970 ist die Kühlfahne mit dem Ausgang verbunden. Ich habe nun eine Kupferfläche rund um die Kühlfahne definiert, und den Kabelanschluß per Lötosen/Kabelschuh-Verschraubung direkt neben die Kühlfahne auch in diese Kupferfläche plaziert. Dadurch hat das Anschlußkabel eine enge thermische Kopplung und trägt mit zur Kühlung bei. Hoffentlich reicht das! Ist es schon jemandem gelungen einen Platinenhersteller aus Alibaba oder Made-in-China.com dazu zu bringen, eine Prototypenserie (10 stck) zu einem guten Preis herzustellen? Oder wie kommt man sonst zu solch kleinen Stückzahlen? Vielen Dank nw
mariner-dovb schrieb: > Der TO220 ist mir sympatischer, weil man gleichzeitig mit der optimalen > Kühlung auch die Platinenbefestigung bzw. Kühlkörperbefestigung bekommt. Nein. Niemals. In beiden Fällen (Platine hängt am auf den im Gehäuse befestigten KK geschraubten TO220 bzw. Kühlkörper hängt am auf die befestigte Platine gelöteten TO220) würde die mechanische Verbindung über die gelöteten Anschlussbeine erfolgen, die werden aber heiss und das Lötzinn weich, der Ausfall ist vorprogrammiert. Ein fest mit der Platine verbundener Kühlkörper, auf den dann der Tranistor geschraubt wird der dann auf die Platine gelötet wird, hat allerdings auch ein Probelm: Bei Wärmeausdehnung entstehen mechanische Spannungen an den Lötverbindungen. Wer klug ist, knicke also die Anschlussbeine zumidnest um 90 Grad, oder gar im Zick-Zack. Meistens ist aber die Platine so biegsam. daß sie der Wärmeausdehnung ohne viel Kraft folgt. http://www.onsemi.com/pub_link/Collateral/AN1040-D.PDF mariner-dovb schrieb: > Mit TO252 ist extra Kühlung nur möglich, wenn der Kühlkörper per > Verschraubung mit der Platine auf das Plastik-Gehäuse des TO252 gepreßt > wird, weil die kupferne Unterseite mit der Platine verlötet werden muß. Nein, Kühlung kommt immer von unten. Man kann TO252 (ebenso wie TO220) mit einer Feder auf einen Kühlkörper klemmen (notfalls mit Isolierscheibe dazwischen), man kann auch beide mit einer Kupferfläche auf der Platine verlöten wenn die geringe Kühlwirkung reicht.
MaWin schrieb: > Wer klug ist, knicke also > ... > oder gar im Zick-Zack. Funst prima mit ner Aderendhülsen Quetschzange :) (die Billigteile für 7-15€)
mariner-dovb schrieb: > Ist es schon jemandem gelungen einen Platinenhersteller aus Alibaba oder > Made-in-China.com dazu zu bringen, eine Prototypenserie (10 stck) zu > einem guten Preis herzustellen? Oder wie kommt man sonst zu solch > kleinen Stückzahlen? Da gibt es mittlerweile sehr viele. Ich bestelle ab und zu mal was von diesem Anbieter: http://smart-prototyping.com/PCB-Prototyping.html Qualität ist gut (habe da bisher nur zweilagige Platinen bestellt), Preis mehr als in Ordnung, Lieferzeit ist auch im Rahmen.
