Wer kann mir ein Platinen Layout erstellen?

[(unknown) (Gast)]

Hallo suche jemanden der mir ein Platinen Layout erstellen kann.
Für ein Projekt benötige ich eine I/O Karte mit Optokopplern. Zur
Maschinen Steuerung.

Die Karte sollte:
2 x 48 Pin Header zur aufnahme des Microkontrollers Chip45 Crumb2560
http://download.chip45.com/Crumb2560_V1.1_infosheet.pdf
16 Eingänge 12V zu 5V
12 Ausgänge 5V zu 12V
10 Ausgänge 5V als Pinheader für eine aufsteckbare Relaiskarte.
1 Sockel 5V Eingang für Versorgung das Microkontrollers und den
Optokopplern
1 Sockel 12V
Auch müssten bestimmte Header für Ethernet und RTC Modul zum aufstecken
rausgeführt werden. Entweder Enc28J60 oder WS5100.

Die Relaiskarte als folge Projekt sollte abgesichert sein und 6 Normale
Relais und 4 SSD 40A Relais aufnehmen.


Mir ist egal ob nur das Layout erstellt wird und das Board dann selber
gefertigt werden muss. Oder ob das Board komplett erstellt wird.

Wenn intresse besteht könnt ihr euch ja melden mit Preisvorstellung.
Mfg
Oliver Kruegel

[Stefan F. (Gast)]

Ich lese da heraus, dass auch nicht nur das Layout, sondern die
Entwicklung der gesamten Schaltung und wahrscheinlich auch der Firmware
Bestandteil des Auftrages sein soll.

Richtig?

Wenn dem so ist, ist Dir klar, dass dieser Auftrag einige tausend Euro
kosten wird?

Schau Dir mal diese Platine an:
http://stefanfrings.de/bfAlarm/Anschlussbox2.jpg
Und diese Beschreibung: http://stefanfrings.de/net_io/index.html

Das wäre eine recht preisgünstige Version, allerdings ohne Optokoppler.
Die Ein- und Ausgänge eignen sich für 5 bis 24V. Ich kann Dir das nicht
industriell bzw. mit geätzter Platine fertigen, aber vielleicht findest
du hier jemand anderen, der das mach.

Denk drüber nach, was fertig erprobtes als Basis zu nehmen ist immer
viel billiger. In diesem Fall kannst du sogar auf kostenlose open-source
zurückgreifen.

[(unknown) (Gast)]

Hallo es geht ersteinmal nur um das Layout der Karte. Motherboard mit
I/O und die Möglichkeit Module aufzustecken.

Ja so in der richtung soll es werden nur halt mit Optokopplern z.b
LTV-847

[Harald W. (wilhelms)]

Oliver K. schrieb:

> Für ein Projekt benötige ich eine I/O Karte mit Optokopplern.
> Die Relaiskarte als folge Projekt sollte abgesichert sein und
> 6 Normale Relais und 4 SSD 40A Relais aufnehmen.

Gibt es einen besonderen Grund für diese doppelte,
galvanische Trennung?

[Michael B. (laberkopp)]

Oliver K. schrieb:
> Hallo suche jemanden der mir ein Platinen Layout erstellen kann.

Die machen so was (nicht als einzige, es gibt hunderte)
http://www.alphaelectronic.de/index.php/entwicklungsabteilung

aber bei deiner unzureichenden Aufgabenbeschreibung, kein Schaltplan,
keine Grössenangabe, keine Rahmenbedingungen wie Gehäuse wegen EMV etc.
bei der man dir in den nächsten Wochen jedes Detail einzeln mühsam aus
der Nase ziehen muss und du mit den ersten und zweiten und dritten
abgelieferten Ergebnis nicht zufrieden sein wirst weil dir erst dann
einfällt daß du die Hälfte der Wünsche hast zu erzählen, kostet das erst
mal tausende Euros Schmerzensgeld bevor dann hunderte EUR
Platinenlayoutentgeld überhaupt angefangen werden können.

[(unknown) (Gast)]

Also ich habe es als Prototyp hier am laufen.

Dazu kommt ein 2560 Mega mit optokoppler 8 Fach Boards zum Einsatz für
die Ein und Ausgänge.  Die Relaiskarten sind auch auf der 5V Seite
(Microkontroller) über Optokoppler abgesichtert. Ich möchte es aber
gerne auf eine bzw 2 Platinen haben.

[X. Y. (elektro_henkler)]

Oliver K. schrieb:
> Also ich habe es als Prototyp hier am laufen.
>
> Dazu kommt ein 2560 Mega mit optokoppler 8 Fach Boards zum Einsatz für
> die Ein und Ausgänge.  Die Relaiskarten sind auch auf der 5V Seite
> (Microkontroller) über Optokoppler abgesichtert. Ich möchte es aber
> gerne auf eine bzw 2 Platinen haben.

ich könnte mir vorstellen, es neben meiner Arbeit zu machen, jedoch
werde ich wohl bestimmt 3-4 Wochen brauchen. gibt es schon schaltpläne?

nur fürs pläne zeichnen und layou erstellen wirst du aber schon min.
250€ zahlen müssen.

[Jonas W. (mf-fahrer)]

Wo kommst du denn her? Vielleicht ist dann einfacher.

[(unknown) (Gast)]

Norddeutschland Bremerhaven

[(unknown) (Gast)]

Michael B. schrieb:
> aber bei deiner unzureichenden Aufgabenbeschreibung, kein Schaltplan,
> keine Grössenangabe, keine Rahmenbedingungen wie Gehäuse wegen EMV etc.
> bei der man dir in den nächsten Wochen jedes Detail einzeln mühsam aus
> der Nase ziehen muss und du mit den ersten und zweiten und dritten
> abgelieferten Ergebnis nicht zufrieden sein wirst weil dir erst dann
> einfällt daß du die Hälfte der Wünsche hast zu erzählen, kostet das erst
> mal tausende Euros Schmerzensgeld bevor dann hunderte EUR
> Platinenlayoutentgeld überhaupt angefangen werden können.

Danke für deine ehrliche Antwort.Um das mal einzugrenzen so klein wie
möglich und so groß wie nötig. Da ich hier nicht der Elektroniker bin
sonst würde ich das selber machen. Und jemand der sich damit auskennt
wird die Maße wohl selber rausfinden. Abstände Leiterbahnen und von den
Bauteil Maßen her. Aber als Anhaltspunkt 160x100mm wäre mal ein Anfang.
Gehäuse wird ein Metallgehäuse sein von entweder A: H95mm x B120mm x
L400MM aber kann auch B: H300mm x B250mm x L250mm. Ich habe das Gefühl
das man hier etwas komplizierter machen will als es in Wirklichkeit ist.
Ich möchte kein neues Iphone entwickeln sondern nur eine Optokoppler
Karte die auch gerne von einem Lehrling aus dem 1 Jahr Elektrotechnik
erstellt werden darf. Da ich glaube das es auch jemand machen kann der
5% mehr Ahnung hat als ich.

[Stefan F. (Gast)]

Hast du denn den vollständigen Schaltplan und die Anforderungen an die
Schaltung fertig, oder muss das noch entwickelt werden?

Aufgrund deiner ersten Antwort nahm ich an, dass wirklich nur ein Layout
erstellt werden soll, aber inzwischen kommen auch mir Zweifel auf. Es
sieht so aus, als ob du viel mehr jemanden suchst, der die Prototypen
nachbaut und funktional erweitert. Das ist noch aufwändiger, als neu
Entwickeln.

Und dann wolltest du ja auch noch ein optionales Netzwerkinterface dran
haben. Diese IC's funktionieren aber nicht von alleine, sie benötigen
einen programmierten Mikrocontroller. Einfach nur einen "Header"
vorsehen, bringt Dir gar nichts.

[Helmut H. (der_andere)]

Ich hätte da 'ne Empfehlung:
Pokeys57E. Damit ist soviel möglich. Schau mal hier:
https://helmutspokeysseite.wordpress.com/hutschienenmodul/
Gruß Helmut

[(unknown) (Gast)]

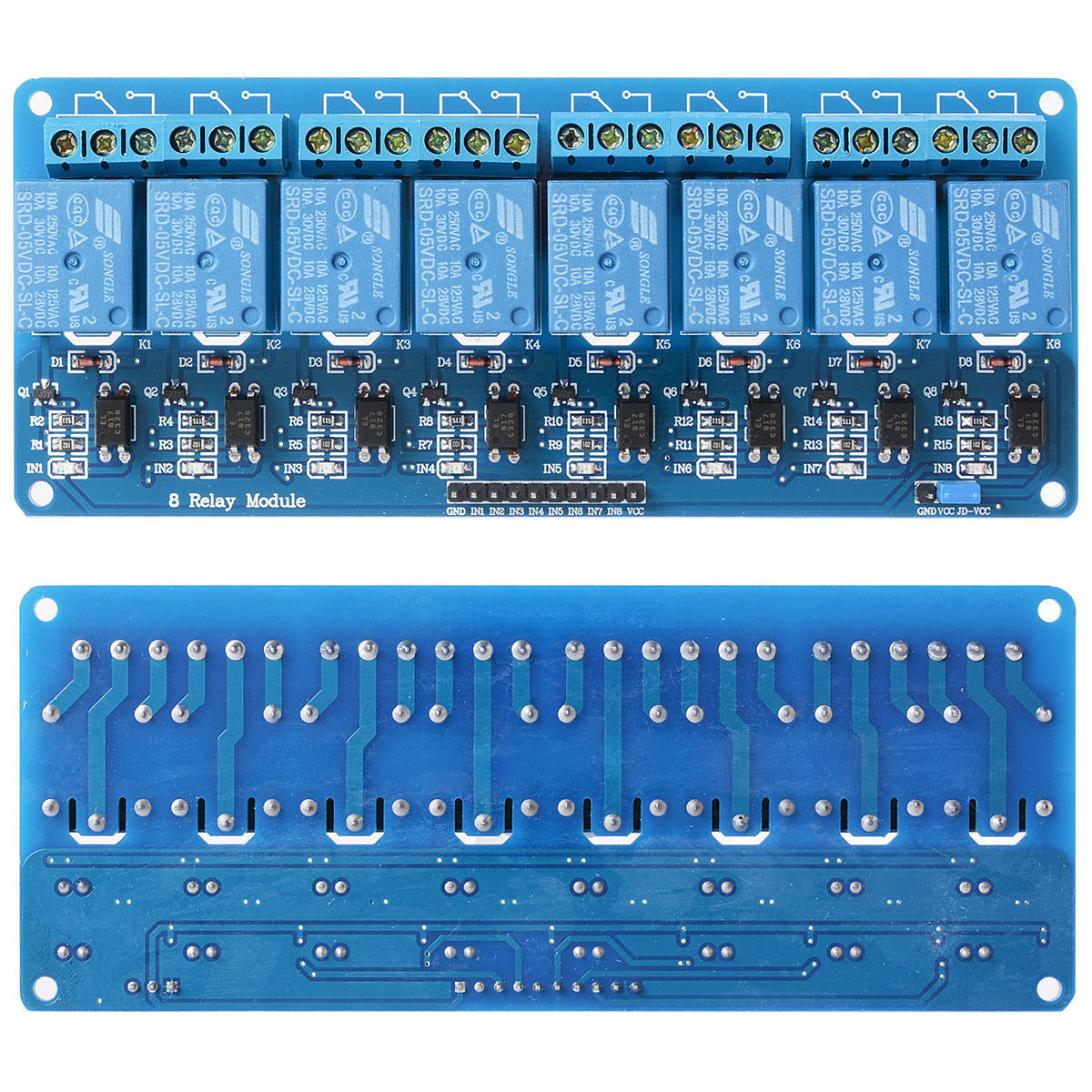

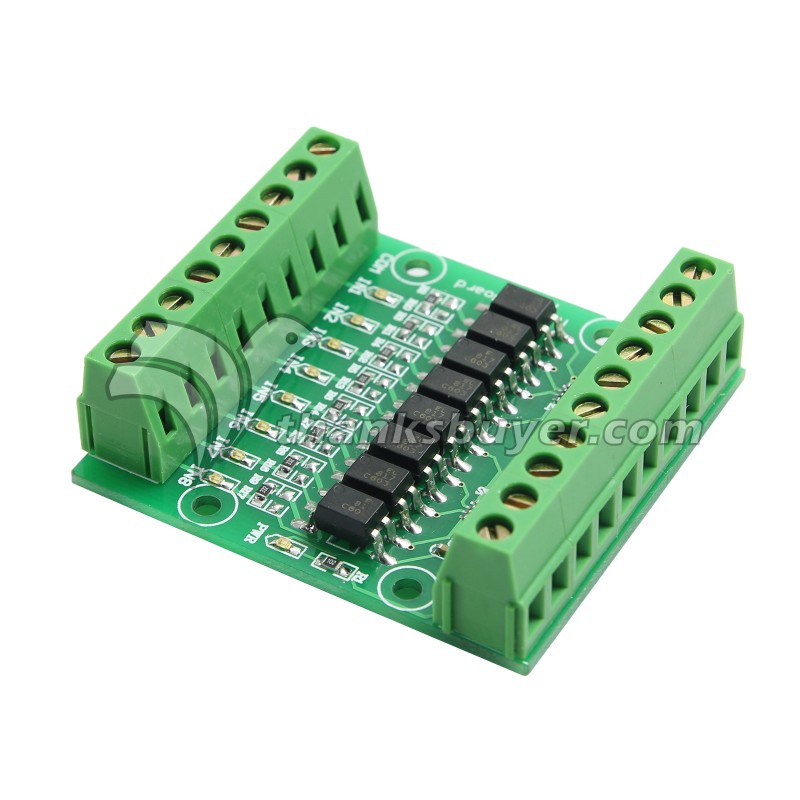

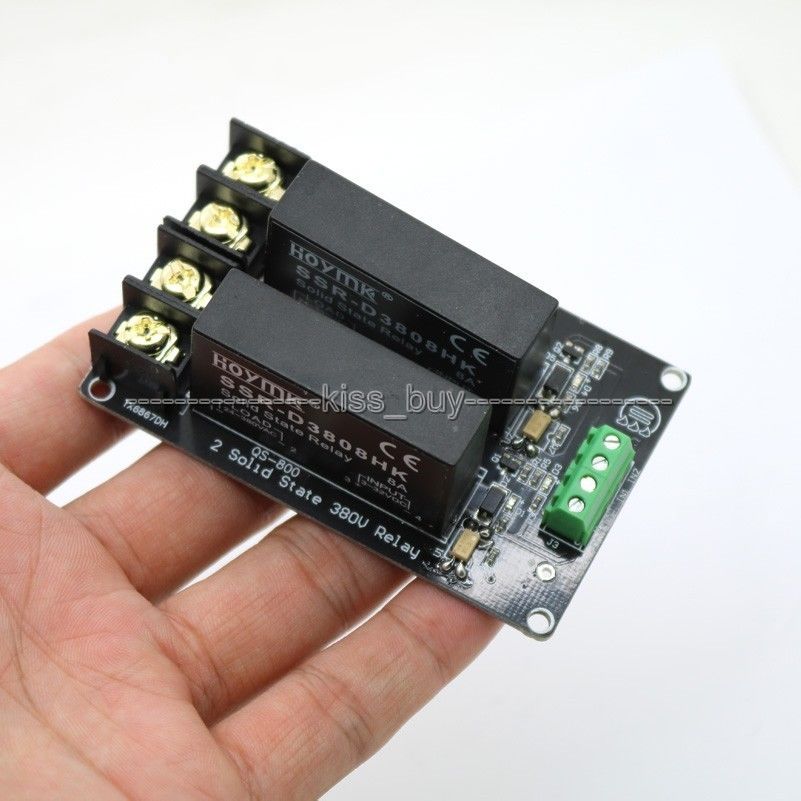

Ich habe einen Microkontroller an dem sind folgende dinge Angeschlossen:

1 Amtel 2560Mega
1 8X Relais board 230V 10A
4 SSR Relais Boards  380V 8A
2 8x Optokoppler Board 12V zu 5V Eingang = 16
2 8x Optokoppler Board 5V zu 12V Ausgänge =16
1 Ethernet Modul Enc28J60
1 RTC DS1307


Leider ist es schwer alles unter einen Hut zubringen daher möchte ich es
gerne auf eine Platine haben. Die Hardware(Relais) wird einfach über die
Ausgänge  angesprochen klar oder? Die Lichtschranken und
Näherungssensoren über die Eingangs Pins. Das Netzwerk wird über
SPI_MISO/SPI_SCK und Bibliothek angesprochen. Ein Trägerboard wo in der
Mitte der Microkontroller gesteckt wird an den Seiten die Ein und
Ausgänge liegen und Vorne und hinten der Steckplatz für Ethernet und
Relais Platine. Ich kann es auch gerne mal aufzeichnen ;-)

[(unknown) (Gast)]

Helmut H. schrieb:
> Ich hätte da 'ne Empfehlung:
> Pokeys57E. Damit ist soviel möglich. Schau mal hier:
> https://helmutspokeysseite.wordpress.com/hutschienenmodul/
> Gruß Helmut

Muss schon ein Mega 2560 sein. Sonst nicht schlecht. Hat es auch
Ausgänge?

[Helmut H. (der_andere)]

Meine Experimentierplatine kann 24-optoentkoppelt In und
24-ULN-Treibergepufferte Ausgänge, manche davon PW-moduliert, analoge
Eingänge, dazu mehrere 1Wire 18B20-Busse und DHT Fechte/Temp Sensoren.

Das Ganze ist für Hutschiene mit 9 Teileinheiten gebaut.

Das Pokeysmodul hat ein eigenes Dashboard/Webseite mit oder ohne
Passwort dazu kann es Modbus TCP als Slave, hat 'ne Echtzeituhr, Zähler,
externen Bus,
für noch mehr In und Outs,
( https://www.poscope.com/PoKeys57E )
  'ne eigene graphische SPS mit vielen Funktionen genannt PoBlocks
https://www.poscope.com/index.php?route=product/product/download&download_id=73&product_id=76

Diese Funktionen des Modul kosten nix, ist schon fertig, brauchst "nur"
parametrieren
Wer ein wenig logisch denken kann ist gut bedient mit dem Modul
Gruß Helmut

[Christian M. (Gast)]

Oliver K. schrieb:
> Ich habe das Gefühl das man hier etwas komplizierter machen will als es
> in Wirklichkeit ist.

https://de.wikipedia.org/wiki/Dunning-Kruger-Effekt

Chregu

[Stefan F. (Gast)]

> klar oder?
Nein, ohne Schaltplan ist das nicht klar.

Ich sehe, dass du nicht nur einen Entwickler brauchst, sondern auch
einen Projektleiter.
