Mini-DIN-Stecker 3-polig, Bezugsquelle gesucht

Bernhard S. OP #4652715
Hallo zusammen,
ich bin auf der Suche nach einer Bezugsquelle für 3-Polige
Mini-DIN-Stecker in der Power-Ausführung. Die haben 2 dicke Kontakte und
einen dünnen, alles auf 90° angeordnet.
Verwendet werden die an Bondruckern bzw. am originalen Epson-Netzteil.
Ich möchte jetzt aber über ein größeres Netzteil (mit mehreren
Spannungen) den Drucker und weitere Komponenten versorgen.

Bei den üblichen Verdächtigen (incl. Segor und Bürklin) habe ich nix
gefunden...

Am Drucker soll nichts verändert werden, damit ein defekter Drucker
einfach ausgetauscht werden kann.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
eagle user Gast #4652739
Ich zitiere mal den Mouser-Katalog:

MOUSER                      Kycon         Zahl der
LAGER NR.                   Teil Nr.      Kontakte
--------------------------------------------------
Rechtwinklige PCB-Buchsen
806-KPJX-3S                 KPJX-3S              3
806-KPJX-4S                 KPJX-4S              4

Panel -Montage
806-KPJX-PM-3S              KPJX-PM-3S           3
806-KPJX-PM-4S              KPJX-PM-4S           4
806-KPJX-PM-4S-S            KPJX-PM-4S-S         4

Rechtwinklige geschirmte PCB-Buchsen
806-KPJX-3S-S               KPJX-3S-S            3
806-KPJX-4S-S               KPJX-4S-S            4

Stecker zur Kabelmontage
806-KPPX-3P                 KPPX-3P              3
806-KPPX-4P                 KPPX-4P              4

Steckdose zur Kabelmontage
806-KPJX-CM-3S              KPJX-CM-3S           3
806-KPJX-CM-4S              KPJX-CM-4S           4
--------------------------------------------------

Farnell hat zumindest eine kompatible Buchse, evt. findest du in der
Nähe etwas passendes
Multicomp 2MJ-0402A110 = Farnell 1876291
Antwort Zitieren Bearbeiten Löschen Melden Danke
Axel S. #4652741
Bernhard S. schrieb:
> ich bin auf der Suche nach einer Bezugsquelle für 3-Polige
> Mini-DIN-Stecker in der Power-Ausführung. Die haben 2 dicke Kontakte und
> einen dünnen, alles auf 90° angeordnet.

Habe ich noch nie in freier Wildbahn gesehen.

> Verwendet werden die an Bondruckern bzw. am originalen Epson-Netzteil.
> Ich möchte jetzt aber über ein größeres Netzteil (mit mehreren
> Spannungen) den Drucker und weitere Komponenten versorgen.

Dann schneide die Kabel von den alten Netzteilen ab
und verwende sie weiter.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Christoph db1uq K. #4652944
Mit Verriegelung sind das die genannten KPPX-Typen von Kycon.

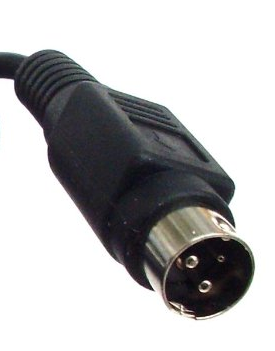

Das Foto zeigt allerdings eine Version ohne "Pumpgun"-artige
Verriegelung.

Wichtig ist die Zusammenbauanleitung:
http://www.kycon.com/website/Documents/images/technicalinformation/AssemblyInstructions/KPPX%20Assembly%20instruction.pdf

Darauf achten, dass die drei Rastnasen (und eine vierte weiter aussen)
ordentlich eingerastet sind, sonst rutschen die Stifte nach innen weg.

Zum Wiederauseinandernehmen braucht man zwei Stecknadeln, die man hinten
auf gegenüberliegenden Seiten in die Griffhülse steckt, eine davon an
der flachen Stelle. Dann lässt sich die Hülse mit vorsichtigen
Drehbewegungen (wegen der Spiralfeder) zerstörungsfrei nach vorne
abnehmen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Bernhard S. OP #4653112
Vielen Dank für die Hinweise auf Kycon. Damit komme ich schon mal
weiter. Die Original-Netzteile möchte ich nicht schlachten, aber für den
Preis eines Steckers bekommt ja fast schon Billig-Netzteile :-(

[quote=Axel]Habe ich noch nie in freier Wildbahn gesehen.[/quote]
Dann schau mal im nächsten Supermarkt an der Kasse. Da stehen die
Bondrucker und ackern vor sich hin...
An einem Uralt-Laptop (mit 386SX-16 Prozessor!) hatte ich auch mal so
eine Buchse dran. Ist aber lange verschrottet.
