Forum: Mikrocontroller und Digitale Elektronik Phasenanschnitt mit Moc3023 - Grösse des Widerstandes


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Tom (Gast)


Angehängte Dateien:

Lesenswert?

Hallo Zusammen,

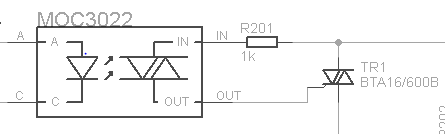

ich versuche die Phasenanschnittssteuerung von PCDimmer zu verstehen und
stolpere über den Widerstand R201 mit 1KOhm.
Lt. Datenblatt des Moc3022 reicht hier ein 180Ohm Widerstand aus.

Was macht der Widerstand und wie kann ich ihn selber richtig berechnen ?

Vielen Dank für die Hilfe !

von Stefan ⛄ F. (stefanus)


Lesenswert?

Ja, ich bin gewohnt, hier 100 - 220 Ohm zu verwenden. Kann ich
allerdings nicht begründen - ich hab's von anderen abgeschaut.

von MaWin (Gast)


Lesenswert?

Tom schrieb:
> ich versuche die Phasenanschnittssteuerung von PCDimmer zu verstehen und
> stolpere über den Widerstand R201 mit 1KOhm.
> Lt. Datenblatt des Moc3022 reicht hier ein 180Ohm Widerstand aus.
>
> Was macht der Widerstand und wie kann ich ihn selber richtig berechnen ?

Er begrenzt den Strom auf dem maximalen Strom den der MOC verträgt und
das Gate des TRIACs. Berechnung ist Spitzenspannung des Wechselstroms.

Bei 1k Ohm fliessen bei den maximalen 120V~ für die dein MOC taugt, also
170V Spitzenspannung, nur 170mA, wenig genug,
Da ein BTA16 eventuell erst bei 50mA ins Gate zündet, ist die
Mindestspannung ab der deinn Phasenanschnitt zünden kann ca. 50V.

Ein MOC3022 ist für Deutschland vollkommen unterdimensioniert. So, wie
dein TRIAC für 600V ausgelegt ist, muss auch der MOC ausgelegt werden,
also ein MOC3052. Und damit diese 600V nicht überschritten werden, mss
die Schaltung mit einem VDR der ab 595V begrenzt, versehen werden. Das
schaffst du gerade mal mit dem
https://www.reichelt.de/Heissleiter-Varistoren/VDR-0-25-250/3/index.html?ACTION=3&GROUPID=3114&ARTICLE=22309

Für 230V~ und 320V Spitze tut es besser ein 330 Ohm Widerstand wie er
auch im datenblatt des MOC3052 angegeben ist und der TRIAC zündet dann
ab ca. 18V. Die 1A halten MOC und TRIAC aus. Da der Zündimpuls nur
mIkrosekunden fliesst, muss es kein dicker 160W Widerstand sein, sondenr
ein kleiner 0.6W reicht, der ist thermisch träge genug.

Ob du dann noch einen Snubber brauchst (ca. 100nFX2+100R/1W parallel zum
TRIAC) und eine Phasenverschiebung mit weiterem R und C um induktive
Lasten zuünden zu können, oder eine Drossel um beim Dimmen den schnellen
Stromanstieg zu begrenzen, und eine Feinsicherung damit im
Kurzschlussfall nicht der TRIAC explodiert lange bevor die Haussicherung
auslöst, wissen wir nicht. Zu vermuten sind alle 4.

http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.25
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.9.4.1
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.25.1

von Tom (Gast)


Lesenswert?

Abgucken wollte ich gerade nicht, sondern verstehen :-)
Aber trotzdem danke !

von Tom (Gast)


Lesenswert?

Danke MaWin !

damit kann ich etwas anfangen und weiter machen !
Gruß
Tom

von Tom (Gast)


Lesenswert?

@MaWin

"Die 1A halten MOC und TRIAC aus. Da der Zündimpuls nur
mIkrosekunden fliesst, "


Wo finde ich denn die entsprechenden Angaben im Datenblatt ? Ist das
Spitzenwert :
ITSM : Peak Repetitive Surge Current = 1 A
und
dauerhaft
ITM = 100mA ?

von MaWin (Gast)


Lesenswert?

Tom schrieb:
> Wo finde ich denn die entsprechenden Angaben im Datenblatt ?

Peak Repetitive Surge Current (PW = 100 ms, 120 pps) Itsm 1A

von Tom (Gast)


Lesenswert?

@MaWin
Vielen Dank für die Unterstützung bis dahin. Habe das soweit auch schon
verstehen können und auch nachrechnen können.

Das her  habe ich noch nicht so richtig verstanden.

"Für 230V~ und 320V Spitze tut es besser ein 330 Ohm Widerstand wie er
auch im datenblatt des MOC3052 angegeben ist und der TRIAC zündet dann
ab ca. 18V."

Wie kommst du auf die ca. 18 V ?

von MaWin (Gast)


Lesenswert?

Tom schrieb:
> Wie kommst du auf die ca. 18 V ?

BT16 Zündstrom 50mA, benötigt 16.5V am 330R + 1.4V Gate-Spannung.

von Tom (Gast)


Lesenswert?

Klasse  MaWin  vielen Dank !!
was ist denn die Bezeichnung im Datenblatt für "Zündstrom" ?
(Hoffe es wird nicht zu nervend für dich)

von Tom (Gast)


Lesenswert?

IGT  (gate trigger) ?
Trigger current ?

von Tom (Gast)


Lesenswert?

ist davon was richtig =

von MaWin (Gast)


Lesenswert?

Tom schrieb:
> was ist denn die Bezeichnung im Datenblatt für "Zündstrom"

Gate Trigger Current (Continuous dc) (VD = 12 V, RL = 30 )
MT2(+), G(+)
MT2(+), G(−)
MT2(−), G(−)
IGT
2.5
2.5
2.5
−
−
−
50
50
50
mA
