Hallo Zusammen,

nachdem ich nun schon mehrere Stunden alle mir bekannten und unbekannten
Hersteller von Steckern, sowie eBay und Amazon abgeklappert habe, aber
nicht wirklich fündig geworden bin, die Frage an die Gemeinschaft hier:

Ich bin auf der Suche nach der Produktbezeichnung und Hersteller oder
auch gleich eine Quelle für die kleinen Stecker, welche z.B. von den
kleinen Schrittmotoren (28BYJ-48) und der zugehörigen Treiber (ULN2003)
benutzt werden. Ich möchte diese Art von Steckverbindung gerne nutzen um
mehrere Platinen meines Projektes zu verbinden und die Stecker sollten
möglichst klein sein und wenn möglich auch schon mit Kabel versehen
(gerne auch aus China). Die Buchsen möglichst auch in gewinkelter
Variante. Pinabstand solle 0,1 Zoll (2,54mm) sein.

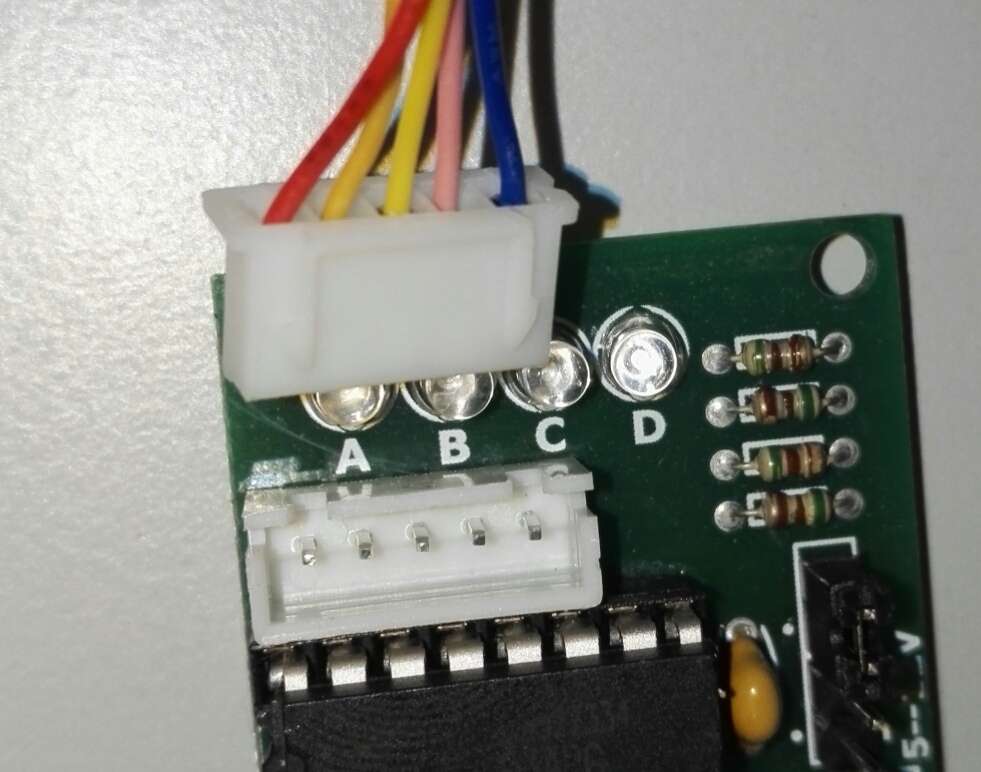

Anbei ein Bild welchen Stecker ich meine. Er hat eine höhe von 0,3 Zoll
(7,7 mm). Ich habe bisher nur die mit ca 12mm gefunden.

Freue mich über jeden Hinweis, wo ich sowas bekommen kann, selbst wenn
es bedeutet, dass ich die Stecker doch selbst krimpen muss.

Danke schon mal

Gruß Ralf

Autor: Bussard (Gast)
Datum:
Angehängte Dateien:

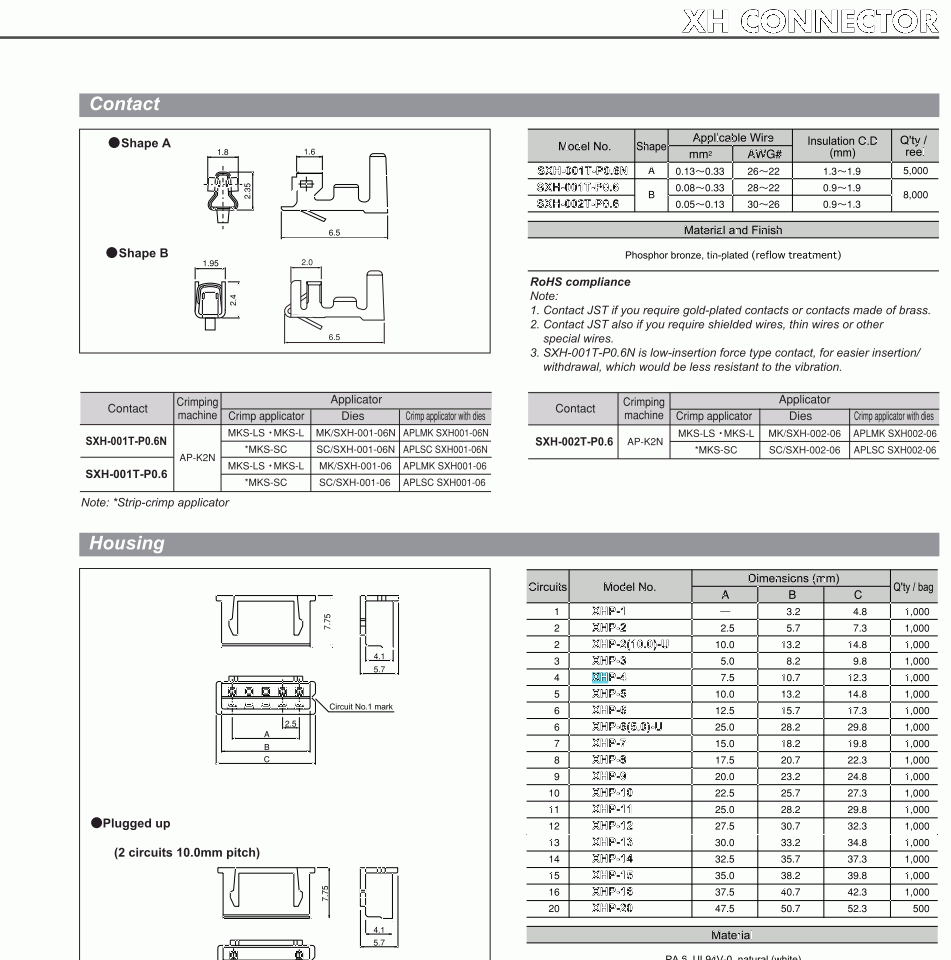

  • preview image for XH.gif
    96,8 KB, 315 Downloads

Bewertung
0 lesenswert
nicht lesenswert

Autor: Ralf M. M. (ramime)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bussard,

vielen Dank für deine Antwort.

Bei JST hatte ich gestern schon gesucht, aber auf deren Datenblätter
steht immer, dass es ein 2.5 mm Raster ist und kein 2.54 mm!?

Trotzdem hat mir deine Antwort sehr weiter geholfen, da ich nun einfach
mal auf Amazon gezielt nach "JST XH" suchen konnte und mir einfach mal
ein paar günstige Stecker/Buchse Kabel Kombinationen bestellt habe und
ich hoffe, dass es bei bis zu 5 Pins nicht ganz so kritisch ist mit dem
Rastermaß.

Gruß Ralf

Autor: Gerd E. (robberknight)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ralf M. M. schrieb:
> Bei JST hatte ich gestern schon gesucht, aber auf deren Datenblätter
> steht immer, dass es ein 2.5 mm Raster ist und kein 2.54 mm!?

es gibt einige China-Kopien der JST-Stecker die 2,54er-Raster statt dem
originalen 2,5er-Raster verwenden. So manche der China-Kopien haben aber
auch das originale 2,5er-Raster.

Autor: Richard B. (r71)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt brauchst du nur noch eine Zange ;)

Autor: Ralf M. M. (ramime)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Richard B. schrieb:
> Jetzt brauchst du nur noch eine Zange ;)

Ich weiß, aber deshalb habe ich die mit Kabel bestellt, das genügt für
erste Tests, danach dann die zum selbst krimpen

Autor: Bussard (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn Du dann die Tests durch hast, kannst Du die Einzelteile und
Crimpwerkzeug schnell und günstig bei TME.eu bekommen.
Die liefern auch an private Käufer.

Autor: trittbrettfahrer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach was muss man für die Crimp-Zange suchen? Bei den Zangen gib es
keine für XH unter den JST-Zangen.

Gehen die dann auch für mehrpolige Stecker oder brauche ich für 3-6
polige Stecker eigene Zangen?

Danke schon mal für Hinweise.

Autor: Karsten B. (kastenhq2010)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hast du schonmal gecrimpt? Du crimpst jede Litze einzeln und steckst die
dann in das Buchsen- oder Steckergehäuse.
Zuerst schaust du nach, welchen Crimpkontakt du benötigst:
http://jst.de/file/download/156/pitch-2-5-mm-wtb-xh-pdf
Beispielsweise SXH-001T-P0.6
Und diesen suchst du dann in der Übersichtsliste der Crimpzangen:
http://jst.de/download/348/hand-crimpzangen-von-jst-4
In dem Fall wäre das die Zange WC-110 (die WC Zangen sind afaik die
günstigsten, so 300-500€).

Autor: Ralf M. M. (ramime)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tom S. schrieb:
[...]
> In dem Fall wäre das die Zange WC-110 (die WC Zangen sind afaik die
> günstigsten, so 300-500€).
Kann mir jemand erklären, warum die Zangen so extrem teuer sind, die
drücken doch nur ein wenig "Blech" zusammen, oder übersehe ich
irgendwas?
Also wo ist der Unterschied zu sowas:
https://www.amazon.de/dp/B002PHLWVC

Autor: Karsten B. (kastenhq2010)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Zum einen ist die Mechanik etwas komplexer (der Crimpkontakt wird mehr
oder weniger fest in der Zange fixiert, du hast wahrscheinlich ein
zusätzliches Blech, was die Isolation der Litze in den richtigen Abstand
zum Kontakt bringt, du hast eine Sperre, damit der Kontakt nicht nur
halb gecrimpt wird, die Toleranzen sind wahrscheinlich um einiges
kleiner als bei der 0815 Knipex) und zum anderen die Stückzahl. Die JST
Zangen passen meist nur auf genau einen Crimpkontakt und größeren Firmen
fertigen maschinell.

Autor: Richard B. (r71)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Ralf Die verlinkte Zange ist für JST Kontakte nicht geeignet.

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ralf M. M. schrieb:
> Also wo ist der Unterschied zu sowas:
> https://www.amazon.de/dp/B002PHLWVC

Das ist eine Aderendhülsenzange. Die ist für Crimp-Kontakte überhaupt
nicht geeignet, weil die Ader nicht richtig umformt wird.

Autor: Ralf M. M. (ramime)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wolfgang schrieb:
> Ralf M. M. schrieb:
>> Also wo ist der Unterschied zu sowas:
>> https://www.amazon.de/dp/B002PHLWVC
>
> Das ist eine Aderendhülsenzange. Die ist für Crimp-Kontakte überhaupt
> nicht geeignet, weil die Ader nicht richtig umformt wird.

Ok, also wenn ich es richtig verstehe, dann pressen die einfachen Zangen
die Hülse mehr oder weniger nur zusammen und die teuren machen sowas wie
Origami damit!? Und dadurch ensteht dann vermutlich eine bessere
Verbindung und eine Zugentlastung?

Autor: Bussard (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei nur geringen benötigten Mengen kann man auch 20cm Ader mit
angecrimptem Kontakt kaufen, leider nur einseitig.
http://www.tme.eu/de/details/sxh-200bk22/signalste...
Bei größeren Mengen frage einen Konfektionär. Der stellt Dir die
gewünschten Längen, Querschnitte, Farben nach Deinen Wünschen her.


Wie soll ein Crimp aussehen/ oder nicht:
http://www.jst.com/pdf/JST_CrinpChart%20(English).pdf
http://www.te.com/content/dam/te-com/documents/app...

Gruß
