Hallo,

kann mir mal einer Regelungstechnik erklären. Wieso brauch ich einen PI
Regler. Wieso gibt es diese ganzen Regler Typen. Letztlich ist es doch
nur ein Soll IST Vergleich. Die Pumpe sollte 10 Bar haben, hat aber nur
9.5 Bar. Also erhöhe ich den Druck um 0.5 Bar. Wieso dieser ganzer
Aufwand mit verschiedenen Regler Typen?

Autor: Dergute Weka (derguteweka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Es gibt halt verschiedene Regelstrecken und Anforderungen an die
Regelung.
2 Beispiele, wo du der Regler bist:
1.) Du willst Nudeln kochen. Also: Wasser auf den Herd und erstmal
Vollgas. Wenns dann kocht und die Nudeln drinnen sind, solltest du
runterschalten, damit alles im Topf bleibt.
2.) Morgens unter der Dusche: Mischbatterie+Brause mit langem Schlauch
(=Totzeit) angeschlossen. Da ist dann mal langsames Regeln angesagt,
sonst kommts zu Schwingungen, die sich in Wechselduschen aeussern: Aua -
kalt - aua...

Verschiedene Anforderungen -> Verschiedene Reglertypen...

Gruss
WK

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bitte lesen, dann wieder melden:

https://de.wikipedia.org/wiki/Regelkreis

;-)

Autor: Martin L. (maveric00)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

dummerweise kannst Du normalerweise nicht die Regelgröße selber stellen
(wie in Deinem Beispiel um 0.5 Bar erhöhen), sondern nur eine
Stellgröße, die durch die Regelstrecke in die Regelgröße umgesetzt wird
(die Spannung an der Pumpe erhöhen, damit sich die Drehzahl erhöht,
damit sich der Druck erhöht).

Erschwerend kommt hinzu, dass diese Regelstrecke normalerweise ein
Zeitverhalten hat (die Änderung der Stellgröße wird erst verzögert auf
die Regelgröße umgesetzt, ein Erhöhen der Spannung führt erst nach einem
Augenblick zur Erhöhung des Drucks). Um das Verhalten der Regelstrecke
zu kompensieren, werden Regler eingesetzt.

Der einfachste Regler ist der P-Regler. Hier wird die Stellgröße
proportional zur Abweichung erhöht. Dies führt aber entweder zu einer
dauerhaften Regelabweichung (wenn die Proportionalitätskonstante klein
ist), oder zu einem Schwingen (wenn die Proportionalitätskonstante groß
ist.

Um die permanente Regelabweichung bei kleinen P-Konstanten
wegzubekommen, kann man einen integrativen Anteil (I-Anteil)
hinzunehmen. Dieser integriert (summiert) die Differenz über die Zeit
immer weiter auf und stellt die Regelgröße somit immer weiter, bis die
Sollgröße erreicht ist.

Das Problem ist, dass auch hier eine zu große Integrationskonstante zum
schwingen führt und eine zu niedrige zu zu langsamen Reglern.

Dieses Verhalten kann man verbessern, wenn man sich die
Änderungsgeschwindigkeit der Regelabweichung anschaut und in die
Berechnungen mit einfließen lässt (der D-Anteil, D wie Differenzial).
Dadurch kann man P- und I-Anteil erhöhen, ohne Überschwinger zu bekommen
und damit die Regelung genauer und schneller machen. Das Ergebnis nennt
sich PID-Regler.

Für besondere Probleme gibt es dann noch eine Vielzahl von weiteren
Reglertypen, die je nach Regelstrecke und Problem eingesetzt werden, um
die Genauigkeit und Geschwindigkeit so hoch wie möglich zu bekommen oder
um die Regelung so einfach wie möglich zu gestalten.

Dementsprechend gibt es auch eine Unzahl von Büchern zu dem Thema, die
dann auch auf Probleme wie Stabilität, Umsetzbarkeit, Regelgüte,
Stellgüte,... eingehen. Wie oft ist die Wikipedia auch ein guter
Ausgangspunkt. Bei intensiverer Beschäftigung ist aber ein gutes Stück
höherer Mathematik notwendig.

Schöne Grüße,
Martin

Autor: Reinhard M. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
WÄRE GERNE S. schrieb:
> Wieso dieser ganzer
> Aufwand mit verschiedenen Regler Typen?

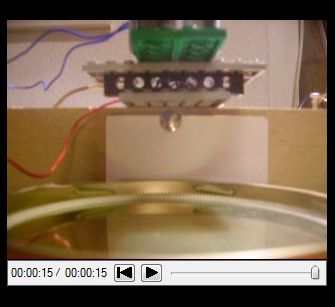

Manuel nachregeln funktioniert nicht immer ;-)

Autor: Zitronen Falter (jetztnicht)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und dann gibt es auch noch Regler, die muessen etwas regeln, was sie gar
nicht messen koennen. Dafuer koennen sie etwas anderes messen, und die
effektiv benoetigte Groesse simulieren.

Dann gibt es Regler, die sind optimiert auf Fuehrungsverhalten, und
andere, die sind optimiert auf Stoerverhalten. Eigenlich sind die zwei
identisch, laufen aber mit anderen Parametern

Autor: Mani W. (e-doc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einfache Regelung - Herdplatte mit Thermostat:


Man stellt Öl in der Pfanne hin, dreht voll auf, dass es schnell geht...
Dann ein Anruf oder es klingelt, oder...

Man vergisst, zurückzuschalten, und weil es nur eine "Ein/Aus"-Regelung
darstellt, ist dann meist die Brennschwelle des Öls erreicht...

Vorher raucht es - später brennt es!


Darum wäre es gut, die richtige (maximale) Themperatur einzustellen -
dauert wenige Minuten länger - aber ist sicher!
