Hei,

ich habe eine Schaltung vermessen welche ich von 0-5V durch gesweept
habe. Nun habe ich 10 S-Parameter Files mit 0V, 0.5V, 1V, 1.5V,...5V.

Jetzt möchte ich die gemessenen Werte über die Spannung auftragen. Also
Y-Achse S21 Werte und X-Achse die Spannung von 0-5V.

Das Problem ist das ich ja nun 10 verschiedene S-Parameter Files habe
und dies nun irgendwie zusammenschreiben und die Information der
Spannung noch eintragen müsste damit ich meinen gewünschten Plot bekäme.

Wie macht man das?
Wie macht Ihr das?

Oben mal 2 S-Parameter Files von mit bei verschiedenen Spannung
gemessen.

Grüße

Autor: knallbär (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matlab

Autor: Fabian Zühlke (fabi_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
knallbär schrieb:
> Matlab


Wie meinst du das, geht das ausführlicher?

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gnuplot

Autor: Horst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
scikit-rf
Matplotlib

Autor: Kamil Rezer (kamil_rezer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, mit Matlab (wenn Du es hast) kann man die Daten als Matrizen
importieren/laden, um anschließend diese in geeigneter Weise
zusammenfügen (Concatenating) (cat-funktion war für mich auch sehr
nützlich gewesen) oder die benötigten Daten durch geeignetes Indizierung
"rausfiltern". Man kann aber 2D-Plots auch mit Excel hinkriegen, wenn
man die s2p-files erst nacheinader importiert und dann die benötigten
S-Parameter nebeneinander stellt - dass lässt sich vielleicht mit den 10
Dateien noch bewältigen. Wenn Du aber mehr davon hast (oder die Messung
mal wiederholen willst) ist die Matlab-Variante viel einfacher.
Außerdem fällt mir ein, dass Du Zugang zum ADS hast - dort kann man die
Messdaten als Touchstone importieren, simulieren (mit jeweils 2 Ports)
und anschließend darstellen (wird sogar das Vergleich mit der Simulation
einfacher sein, wenn Du dein Duplexer vorher mit ADS designed hast). Was
die Qualität der Bilder angeht, bevorzuge ich für mich eher Matlab.

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sawyer M. schrieb:
> Wie macht man das?

- Daten aus den Files einlesen
- Daten passend anordnen/umsortieren
- Plot erzeugen

> Wie macht Ihr das?

- Daten aus den Files einlesen
- Daten passend anordnen/umsortieren
- Plot erzeugen

Deine, mit der eigenwilligen Extension "s2p" versehenen Files sind ganz
normale Textdateien, die du mit jeder Tabellenkalkulation oder sonstigem
Rechenprogramm importieren kannst.

Die Bedeutung der Zahlen solltest du allerdings schon kennen.

Autor: Sawyer Ma (sawyer_ma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, ja Matlab habe ich. Ich weis auch das man mit:

obj = sparameters(filename)

S-Parameter importieren kann. Das Problem wo ich für mich habe ist, das
in meinen S-Parameter die aufgenommen worden keine Information der
angelegten Spannung enthalten sind. Jetzt müsste ich die S-Parameter
einlesen. Also 10x hintereinander mit

obj = sparameters(data,freq);

Jedesmal mit einer anderen variablen Zuweisung. Dann kann ich ja mit

hs = rfparam(S,2,1);

meine S21 Parameter bestimmen und mit

rfplot(hs,2,1,'angle’);

die Phase ausgeben.

Also so:

clc;
clear all;


s1 = sparameters(filename);
s2 = sparameters(filename);
s3 = sparameters(filename);
s4 = sparameters(filename);
s5 = sparameters(filename);

obj1 = sparameters(s1,2e9)
obj2 = sparameters(s2,2e9)
obj3 = sparameters(s3,2e9)
obj4 = sparameters(s4,2e9)
obj5 = sparameters(s5,2e9)


figure(1)
hold on




rfplot(hs,2,1,'angle')
xlabel('Volt');
ylabel('Phase‘);

Jedoch weis ich nun nicht, wie man für file s1 = 0V und s2 = 0,5V usw.
alle  in eine Plot bekomme mit einer Verbundenen Linie. Irgendwie müsste
ich ja die Spannung mit einem Zähler hoch zählen.

Hat mir da jemand einen Tipp oder ist das viel zu kompliziert wie ich
das angefangen habe? Am Ende habe ich über 100 Schrittweiten und somit
über 100 S-Parameterfiles, deshalb möchte ich einen unkomplizierte
Lösung finden.

Vielen Dank für eure Hilfe

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genaugenommen gibt das doch einen dreidimsionalen Plot.
X-Achse Spannung, Y-Achse Frequenz, z-Achse Betrag.

Autor: Sawyer Ma (sawyer_ma)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

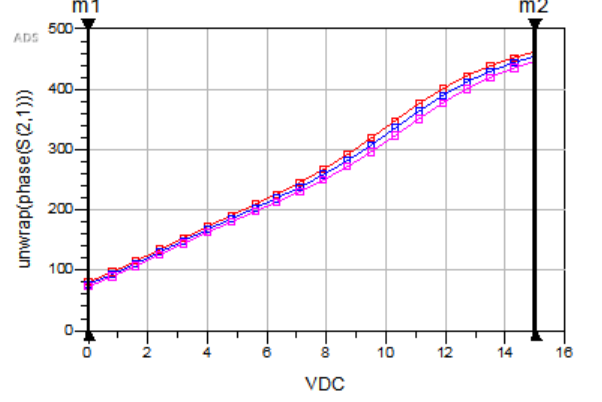

In der Simulation geht es ja einfacher. Und da sieht es so aus wie oben
im Bild. Nun möchte ich halt die S-Parameter von den Messungen genauso
zusammen führen. Jede Gerade ist eine bestimmte Frequenz

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welchen Sinn amcht es die S-Parameter von 4000 Frequenzen zu einem Wert
zusammenzufassen oder möchtest du jetzt 4000 Kurven plotten?

Zeichne doch mal ein Bild wie du dir das Ergebnis vorstellst.

: Bearbeitet durch User
Autor: Sawyer Ma (sawyer_ma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut S. schrieb:
> Welchen Sinn amcht es die S-Parameter von 4000 Frequenzen zu einem Wert
> zusammenzufassen oder möchtest du jetzt 4000 Kurven plotten?
>
> Zeichne doch mal ein Bild wie du dir das Ergebnis vorstellst.

Ich glaube da habe ich mich ein wenig umständlich ausgedrückt. Die 3
Kurven oben sind nur 3 Frequenzen die mich explizit interessieren. Ich
kann ja dann in Matlab sagen nur diese Frequenz interessiert mich.
Jedoch die Schrittweise der VCO ist bis jetzt auf 0,5V gewählt worden,
diese wird aber in Zukunft kleiner gewählt deshalb werden es ja mehr
S-Parameter Files die ich dann bei der Messung aufnehmen werde.

Doch zu aller erst möchte ich es mit 0,5V ausprobieren die S-Parameter
wie oben im Bild darzustellen sodass die Phase über die VCO dargestellt
wird. Deshalb oben meine anfängliche Idee des Matlab Codes.

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das einfachste wäre du schreibst ein kleines Programm in irgend einer
Skriptsprache das die eine Zeile mit der gesuchten Frequenz aus allen
deinen Files heraussucht und in eine neue Textdatei speichert. Dazu muss
man natürlich sicher sein, dass entweder die Frequenz bis auf genügend
viele Ziffern in allen Files eindeutig vorhanden ist oder es immer die
n-te Zeile ist.

1.500012503125782E9    -8.991496257157110  .......

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut S. schrieb:
> Dazu muss man natürlich sicher sein, dass entweder die Frequenz bis
> auf genügend viele Ziffern in allen Files eindeutig vorhanden ist oder
> es immer die n-te Zeile ist.

Bei Floating Point ist ein Test auf Gleichheit immer kritisch. Da muss
man schon sehr genau wissen, was man tut und wie die Zahlen aussehen.
Besser ist ein Größer/Kleiner-Vergleich. Statt z.B. auf
"=2.000137534383596E9" zu prüfen, wäre hier ein Test auf ">1.9998E9"
i.A. besser. Damit ist man auch auf der sicheren Seite, wenn die
"2.00000E9" als "1.999999...E9" ausgeworden wurde.

Davon abgesehen ist es natürlich völlig sinnbefreit, wenn die Daten mit
16 Stellen ausgeworfen werden. Ich wage mal zu behaupten, dass das Gerät
diese Genauigkeit nie und nimmer her gibt. Da enthält der Datenfile
größtenteils Zufallszahlen ohne messtechnische Bedeutung.

Autor: Sawyer Ma (sawyer_ma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, kann mir keiner was zum Matlab Code sagen? Oder kann ich was in den
Header der S-Parameter schreiben?

Autor: Sawyer Ma (sawyer_ma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe es bis jetzt in Matlab nicht geschafft den Plot zu genieren aus
vielen verschiedenen Datensätzen. Hat mir jemand ein Beispiel oder einen
Ansatz wie ich da lösen könnte. Es wurde oben sofort gesagt mit Matlab
aber nicht wie das gehen kann.

Ich verstehe auch nicht den Aufbau von s2p Parameter. Sonst könnte ich
es als Text Datei einlesen und gezielt die Werte herausgreifen die ich
möchte. Oder gibt es eine Möglichkeit mit ADS dies zu tun? Das Porblem
ist ja das jedes File bei einer anderen Spannung gemessen wurde. Diese
Information steckt nicht in der Datei und das verursacht mir ja die
Probleme wenn ich die Phasenänderung über die Spannung auftragen möchte.

Hat mir jemand einen Ansatz??

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ich verstehe auch nicht den Aufbau von s2p Parameter.

Da kann ich dir helfen.

#  HZ   S   DB   R     50.0

Du hast DB und die Frequenz in Hz. Dein Bezugssystem hat R=50Ohm.

Die Reihenfolge der Daten ist S11, S21, S12, S22 mit jeweils Betrag in
DB und Phase in Grad.

Aufbau der Zeile:

FREQ  20log10|S11|  <S11  20log10|S21|  <S21  20log10|S12|  <x12
20log10|S22|  <S22


< Zeichen für Winkel in Grad
log10 ist der Logarithmus zur Basis 10.
-1.378815439892719E1 = -1,3788....*10^1

1. Zeile
 1.450000000000000E9    -1.378815439892719E1  -1.398580144069250E1
-2.374888270287687   1.730248290172491E2  -2.438510372274786
1.717659098696045E2  -1.416139426776584E1  -1.683125281489606E1


http://cp.literature.agilent.com/litweb/pdf/genesy...

Auszug au dem Link

For .s1p files: #  [ HZ  KHZ  MHZ / GHZ]   [ S  Y  Z ]   [ MA  DB
RI ]   [ Rn ]

For .s2p files: #  [ HZ  KHZ  MHZ / GHZ ]   [ S  Y  Z  G  H ]   [
MA  DB  RI ]   [ Rn ]

For .snp (n >= 3) files: #  [ HZ  KHZ  MHZ / GHZ ]   [ S ]   [ MA / DB
/ RI ]   [ Rn ]

where square brackets [...] indicate optional information; .../.../.../
indicates that you select one of the choices; and, n is replaced by a
positive number.

S-Parameter Data

Frequency data lines contain the data of interest. A special format is
used for 2-port data files where all of the network parameter data for a
single frequency is listed on one line. The order of the network
parameters is:

    S11, S21, S12, S22

For 3-port or higher data files, the network parameters appear in the
file in a matrix form, each row starting on a separate line. A maximum
of four network parameters (with 2 real numbers for each) appear on any
line. The remaining network parameters are continued on as many
additional lines as are needed.

The following sections describe the data-line format for single and
multi-port components.

S-Parameter Data Line Format

The frequency line data will have one of the following formats:

Magnitude Angle

<FREQ>  |S11|  <S11  |S21|  <S21  |S12|  <S12  |S22|  <S22

Real Imaginary

<FREQ>  Re{S11}  Im{S11}  Re{S21}  Im{S21}  Re{S12}  Im{S12}  Re{S22}
Im{S22}

dB Angle

<FREQ>  20log10|S11|  <S11  20log10|S21|  <S21  20log10|S12|  <x12
20log10|S22|  <S22

Note: For each s1p and s2p file format, the data must be on one line.

Autor: Sawyer Ma (sawyer_ma)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helmut S. schrieb:
>> Ich verstehe auch nicht den Aufbau von s2p Parameter.
>
> Da kann ich dir helfen.
>
> #  HZ   S   DB   R     50.0
>
> Du hast DB und die Frequenz in Hz. Dein Bezugssystem hat R=50Ohm.
>
> Die Reihenfolge der Daten ist S11, S21, S12, S22 mit jeweils Betrag in
> DB und Phase in Grad.
>
> Aufbau der Zeile:
>
> FREQ  20log10|S11|  <S11  20log10|S21|  <S21  20log10|S12|  <x12
> 20log10|S22|  <S22
>
>
> < Zeichen für Winkel in Grad
> log10 ist der Logarithmus zur Basis 10.
> -1.378815439892719E1 = -1,3788....*10^1
>
> 1. Zeile
>  1.450000000000000E9    -1.378815439892719E1  -1.398580144069250E1
> -2.374888270287687   1.730248290172491E2  -2.438510372274786
> 1.717659098696045E2  -1.416139426776584E1  -1.683125281489606E1
>
>

Neun Werte deshalb weil ( ich liste mal auf):

1.450000000000000E9   ->Frequenz
-1.378815439892719E1  -> S11
-2.374888270287687    -> S21
-1.398580144069250E1  -> S12
1.730248290172491E2   -> S22

-2.438510372274786    -> Phase S11
1.717659098696045E2   ->  PhaseS21
-1.416139426776584E1  -> Phase S12
-1.683125281489606E1  -> Phase S22

>
http://cp.literature.agilent.com/litweb/pdf/genesy...
>
> Auszug au dem Link
>
> For .s1p files: #  [ HZ  KHZ  MHZ / GHZ]   [ S  Y  Z ]   [ MA / DB /
> RI ]   [ Rn ]
>
> For .s2p files: #  [ HZ  KHZ  MHZ / GHZ ]   [ S  Y  Z  G  H ]   [
> MA  DB  RI ]   [ Rn ]
>
> For .snp (n >= 3) files: #  [ HZ  KHZ  MHZ / GHZ ]   [ S ]   [ MA / DB
> / RI ]   [ Rn ]
>
> where square brackets [...] indicate optional information; .../.../.../
> indicates that you select one of the choices; and, n is replaced by a
> positive number.
>
> S-Parameter Data
>
> Frequency data lines contain the data of interest. A special format is
> used for 2-port data files where all of the network parameter data for a
> single frequency is listed on one line. The order of the network
> parameters is:
>
>     S11, S21, S12, S22
>
> For 3-port or higher data files, the network parameters appear in the
> file in a matrix form, each row starting on a separate line. A maximum
> of four network parameters (with 2 real numbers for each) appear on any
> line. The remaining network parameters are continued on as many
> additional lines as are needed.
>
> The following sections describe the data-line format for single and
> multi-port components.
>
> S-Parameter Data Line Format
>
> The frequency line data will have one of the following formats:
>
> Magnitude Angle
>
> <FREQ>  |S11|  <S11  |S21|  <S21  |S12|  <S12  |S22|  <S22
>
> Real Imaginary
>
> <FREQ>  Re{S11}  Im{S11}  Re{S21}  Im{S21}  Re{S12}  Im{S12}  Re{S22}
> Im{S22}
>
> dB Angle
>
> <FREQ>  20log10|S11|  <S11  20log10|S21|  <S21  20log10|S12|  <x12
> 20log10|S22|  <S22
>
> Note: For each s1p and s2p file format, the data must be on one line.



Könnte ich in den Header noch die Information meiner Spannung mit
einfügen? Weil das große Ziel das ich habe ist die 3 S-Parameter Files
einzulesen und nach Spannung und Phase bei einer Frequenz aufzutragen.
So wie das Bild was ich weiter oben mal eingefügt habe.



In ADS habe ich diesen Plot erzeugt. Wenn ich da die Parameter
Exportieren für den Plot schmei´t der mir eine txt Datei aus mit dieser
Struktur:

freq  0  plot_vs(unwrap(phase(S(2,1))), VDC)[0, ::]
2.45000000000000020E9  0.00000000000000000E0  8.32652660336566260E1
2.45000000000000020E9  1.00000000000000000E-1  8.54076035571150700E1
2.45000000000000020E9  2.00000000000000000E-1  8.75898023712521120E1
2.45000000000000020E9  3.00000000000000040E-1  8.98112303715735830E1
2.45000000000000020E9  4.00000000000000000E-1  9.20711427736930870E1
2.45000000000000020E9  5.00000000000000000E-1  9.43686797042637340E1
2.45000000000000020E9  6.00000000000000000E-1  9.67028655869293810E1
2.45000000000000020E9  7.00000000000000000E-1  9.90726085926933030E1
2.45000000000000020E9  7.99999999999999910E-1  1.01476701603890510E2
.....

Könnte ich meine Messergebnisse auch so umschreiben?

: Bearbeitet durch User
Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Könnte ich meine Messergebnisse auch so umschreiben?

Dann schreib halt ein Python-Skript und lies die eine Zeile bei 2,45GHz
aus allen s2p-Files und schreib die dann eine neue Datei.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
