Hallo zusammen

Da ich für mein Kameramodul (AR0134) kein VHDL-Model gefunden habe und
es nicht selbst schreiben möchte (sonst verifiziere ich mich selbst),
suche ein generisches VHDL-Kamera-Simulationsmodel mit N-bit-parallelem
I/F (DCK, SF, SL, D[N-1:0]) für die FPGA-Interface-Entwicklung.
Idealerweise mit ein paar Konstanten parametrisierbar auf den jeweils
benutzten 2D-Kamera-Sensor und interpretierbarem Dateninhalt (Testbild).

Weiss jemand eine Quelle?

Autor: Kest (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
du möchtest dich selber nicht verifizieren, aber jemanden anders? ;-)

Im ernst, sowas schreibt man selber -- geht viel schneller und aus dem
Datenblatt des Moduls kannst Du die richtigen Parameter nehmen.

Autor: P. K. (pek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kest schrieb:
> Im ernst, sowas schreibt man selber

Naja, das wäre dann die Fallback-Lösung.

Natürlich mit dem Pferdefuss, dass ein genereller Denkfehler, in Modell
und I/F eingefügt, durchaus passable Simulationsresultate liefern
kann, weshalb ich erst mal checke ob schon irgendwo was unabhängiges
existiert.

Autor: Dito (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
P. K. schrieb:
> Hallo zusammen
>
> Da ich für mein Kameramodul (AR0134) kein VHDL-Model gefunden habe und
> es nicht selbst schreiben möchte (sonst verifiziere ich mich selbst),
> suche ein generisches VHDL-Kamera-Simulationsmodel mit N-bit-parallelem
> I/F (DCK, SF, SL, D[N-1:0]) für die FPGA-Interface-Entwicklung.
> Idealerweise mit ein paar Konstanten parametrisierbar auf den jeweils
> benutzten 2D-Kamera-Sensor und interpretierbarem Dateninhalt (Testbild).
>
> Weiss jemand eine Quelle?

Ich könnte fast wetten das Du nichts finden wirst:
Zu speziell, wenn schon der Hersteller des Modules nichts liefern
(kann/will) wer sonst?

Ggfs. gibt es aber irgendwo ein Evalboard an dem man sich mittels
Logic-Analyzer (vorzugsweise PC Basiert) dranhängen kann und die Daten
in ein File sampelt und anschließend von dort in einer Testbench
"abspielt"?

Das hätte dann auch den Vorteil das Du ggfs. die physikalischen
Gegebenheiten eines realen Sensors (HotPixel, weak Pixel) in Datenform
vorliegen haben könntest...

Gruß

Dito

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

P. K. schrieb:
> Da ich für mein Kameramodul (AR0134)

Welches? Selbst gebaut?

> kein VHDL-Model gefunden habe und
> es nicht selbst schreiben möchte (sonst verifiziere ich mich selbst),
> suche ein generisches VHDL-Kamera-Simulationsmodel mit N-bit-parallelem
> I/F (DCK, SF, SL, D[N-1:0]) für die FPGA-Interface-Entwicklung.

Das ist typischerweise das geringste Problem. Man sieht es auch schnell
und kann es relativ schnell beheben, falls bei diesem parallelen
Interface etwas nicht wie erwartet funktioniert.

Autor: P. K. (pek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Welches? Selbst gebaut?
Ja, selbst gebaut (zumindest bis zum Schema). Liegt leider noch nicht
auf dem Tisch, sonst würde ich mich nicht mit Modellen rumschlagen,
sondern direkt den Chip ansteuern.

Autor: Jürgen S. (engineer) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wie aufwändig soll es denn werden? Nur generisches Sensortiming oder
auch auch physikalisch, elektrisch korrekt? Eigentlich reicht dafür ein
reines trigger-Modell im Simulator, das entsprechend extrem eingestellt
wird.

Nur, bei konkreten Vorausentwicklungen im ASIC-Bereich, wo beide
Baustellen, nämlich der Sensor und der FPGA offen sind, geht man da in
details - gfs auch in hardware.

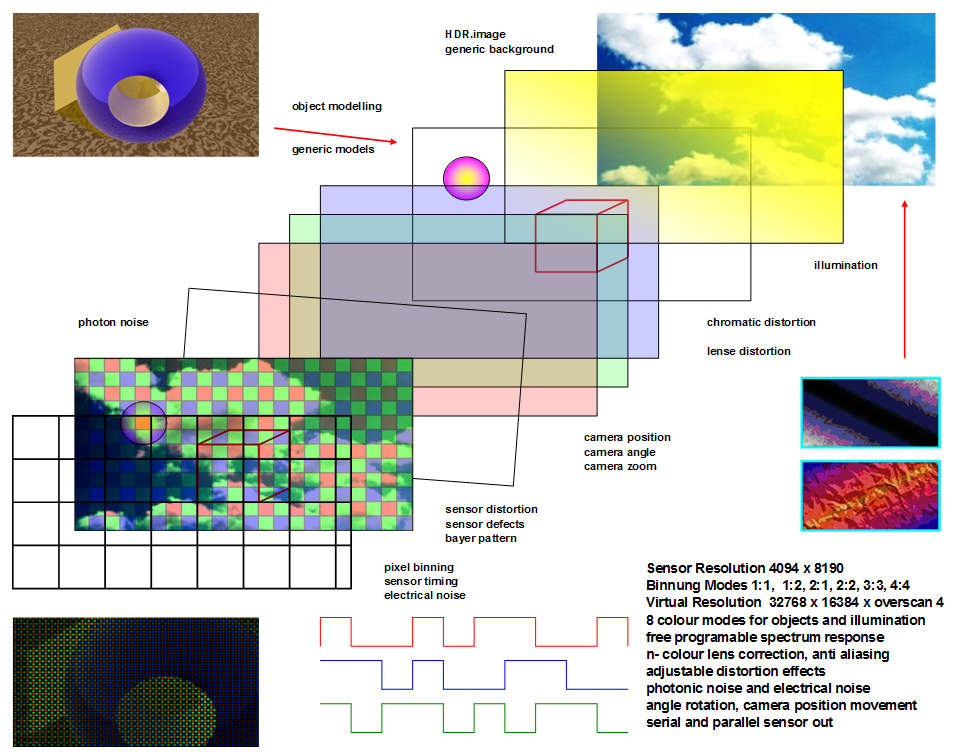

Ich habe da mal was angedacht, um die Renderanimationen, die ich in
Cinema mache, teilweise in Echtzeit aus dem FPGA kommen zu lassen,
inklusive Zoomfahrten, Linseneffekte aber auch die typischen Defekte von
Sensoren inklusive Rauschen, um Bildverarbeitung testen zu können.

Bin gerade dabei, das für HDMI flott zu machen (in der ersten Version
kann es nur schnöde 800x600 mit Zoom für die Sensorpixel). Auch binning
und Unschärfe ist bei entsprechend großem und schnellem FPGA möglich.

Autor: Martin S. (strubi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

ich hätte nen Core für sowas. Ist quasi ein virtueller Sensor, wo du die
Sensorentimings (Front/Back porch, Line Valid/Frame Valid resp. Sync
signale frei einstellst, mit verschiedenen Testbildmodi). Die
Cosimulations-Variante kannst du per Python und Netzwerk-FIFO mit Daten
füttern und die verarbeiteten Daten entsprechend auslesen. In der
Hardware benötigst du eine CPU und etwas an RAM, falls du wahlfrei Daten
generieren willst. Gibt dazu einen fertigen Videogenerator SoC für
Synthese in VHDL.
Steckt aber einiges Hirnschmalz in der Sache und benötigt eine
entsprechend virtuelle Maschine für die Simulation (Linux Container), so
komplett supportfrei ist die Geschichte nicht, und kostet
dementsprechend etwas an Schotter, um es an das Problem anzupassen.
Wenn Du die Verifikation selber machen willst, würde ich auch Kests Rat
folgen. Was du selber kennst, kannst du auch optimal debuggen.
Falls Du komplett die Verifikation "outsourcen" willst, würde das ein
grösseres Projekt werden.

Gruss,

- Strubi

Autor: P. K. (pek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Im Hinblick, dass ich das I/F für ein FPGA entwickle und das Kameraboard
im Oktober auf dem Tisch liegt, ist es wahrscheinlich das sinnvollste,
wenn ich da ein primitives "works-for-me"-VHDL-Modell selbermache um
vorbereitend simulieren zu können. Ich plane dann halt etwas mehr Zeit
für die Inbetriebnahme ein, um die Feinheiten mit dem Kameramodul 1:1 zu
debuggen.

So oder so: Vielen Dank für die Anregungen!

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Soweit ich es verstanden habe, geht es um die Ansteuerung eines Sensors
mit parallelem Interface und 50-70MHz. Die von Jürgen S. und Martin S.
geschrieben Dinge sind beeindruckend, haben aber mit der
Modell-/Simulations-gestützten Ansteuerung eines solchen Sensors
überhaupt nichts zu tun.

Für ein solche "einfaches" Interface benötigt man dies ohnehin nicht.
Typischweise entstehen eventuelle Schwierigkeiten bei Dingen, die man
falsch verstanden hat, übersehen hat, oder gar nicht wissen konnte.

@P.K.: Ich habe Dir eine PN geschickt. Nur falls Du Sie nicht bekommen
hast: Würdest Du mir bitte eine schicken?

: Bearbeitet durch User
Autor: strubi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Soweit ich es verstanden habe, geht es um die Ansteuerung eines Sensors
> mit parallelem Interface und 50-70MHz. Die von Jürgen S. und Martin S.
> geschrieben Dinge sind beeindruckend, haben aber mit der
> Modell-/Simulations-gestützten Ansteuerung eines solchen Sensors
> überhaupt nichts zu tun.

Haben sie doch. Für div. Aptina-sensoren gibt es entspr. Profile mit
exaktem timing. Kann sogar i2c Register emulieren. Das ist der Gag am
virtuellen Sensor.

Autor: Lars R. (lrs)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
strubi schrieb:
> Lars R. schrieb:
>> Soweit ich es verstanden habe, geht es um die Ansteuerung eines Sensors
>> mit parallelem Interface und 50-70MHz. Die von Jürgen S. und Martin S.
>> geschrieben Dinge sind beeindruckend, haben aber mit der
>> Modell-/Simulations-gestützten Ansteuerung eines solchen Sensors
>> überhaupt nichts zu tun.
>
> Haben sie doch. Für div. Aptina-sensoren gibt es entspr. Profile mit
> exaktem timing. Kann sogar i2c Register emulieren. Das ist der Gag am
> virtuellen Sensor.

Das ist wirklich hübsch aber nicht relevant. Das Problem bei diesem
Ansatz ist, dass eine Ansteuerung, die am echten Sensor nicht das
vorhergesagte Ergebnis liefert, ebenso am Modell nicht das erhoffte
Verhalten zeigt; und zwar für möglichst fast "alle" Fälle. Dabei hängt
dies ggf. auch noch von der Beschaltung des Bildsensors ab. Wie "schlau"
ist das Modell? simuliert es die analogen Vorgänge und die
Funktionalität von nicht dokumentierten oder schwammig und knapp
beschriebenen Registereinträgen?...
Andererseits sollte das Modell aber keinen Fehler liefern, wenn es mit
dem Bildsensor (dann doch) problemlos und stabil läuft.

Das Timing von einem 14-bit parallen Interface ist doch überhaupt nicht
die Schwierigkeit. Beim Bildsensor kommt es auf ganz andere Dinge an.

: Bearbeitet durch User
Autor: Jürgen S. (engineer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich stimme teilweise zu. Um die Auslese eines Bildes zu validieren,
braucht es zunächst weder ein physikalisches timing noch ein Bild. Es
reicht eine reine Logiksimulation. Allerding ist diese auch mehr oder
weniger trivial, weil sich ein händisch erzeugtes Modell einfach durch
Zählen validieren liesse, um es sicher zu machen. Es würde auch im
Fehlerfall kein Problem entstehen, wenn sich später bei Anlieferung des
realen Chips eine diesbezügliche Diskrepanz ergäbe: Es würde einfach ein
Wert angepasst und fertig.

Bildverarbeitung im FPGA bedeutet aber nicht immer nur einfach, die
Daten durchzulassen und weiterzureichen, sondern sie vorzuverarbeiten
und eine Anpassung der Signalverarbeitung erfordert konkrete Testbilder.
Und da lassen sich selbst bei schon vorhandenem Sensor nicht so einfach
alle Szenarien darstellen, die man haben möchte, ganz zu schweigen von
einer Entwicklung von Software, die die Entwicklung des Sensors
begleitet, wie das heute oft der Fall ist. Auch lässt sich aus
Zeitgründen Vieles nicht in der Simulation machen, wie z.B. 3D-Rauschen
etc.

Hinzu kommt, daß oft auch ein elektrisches Timing getestet werden soll,
um z.B. Laufzeiten auf Leiterbahnen und die Exemplarstreuung von Chips
zu untersuchen. Bei meinem Core lässt sich nicht nur das Sensortiming
variabel einstellen, sondern auch das elektrische.

Autor: strubi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn existierende Sensoren emuliert werden sollen, macht das keinen
Sinn, in die Details der Registerbugs zu gehn. Und dem TO geht es
offenbar nicht um das Neudesign des Sensors...
Gerade Rauschen oder Artefakte lassen sich gut per Cosimulation
erschlagen. Elektr. Kram interessiert nicht, das ist auch eher für
ibis/spice. Auch wenn sich das im Prinzip ins hdl-modell einschleifen
lässt.
Solange sich HW und Sim gleich verhalten, tut's das. Und wenn der
Videogen mehr Stress als der Sensor erzeugen kann, hat man ne gute
Robustness für die Schaltung gezeigt.

Klassiker: Auflösung im lfd. Betrieb ändern..

Autor: Weltbester FPGA-Pongo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Soll hier ein Kameramodell oder nur ein Sensormodell her? Eine Kamera
mit ihren vielfältigen Optionen und Einstellmöglichkieten simuliert kein
Mensch mit VHDL. Vor allem keine Register. Was soll das bringen?

Und Sensormodelle bekommt man gewöhnlich vom Hersteller. Die müssen ja
auch etwas zum Simulieren haben, wenn sie selbigen entwerfen. Das sind
heute alles integrierte Sensortechnologien mit ASICs drauf. Die werden
vorher 100mal hin und her- simuliert, bevor es in den Prozess geht.

Autor: Strubi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weltbester FPGA-Pongo schrieb im Beitrag #4681096:
> Und Sensormodelle bekommt man gewöhnlich vom Hersteller. Die müssen ja
> auch etwas zum Simulieren haben, wenn sie selbigen entwerfen. Das sind
> heute alles integrierte Sensortechnologien mit ASICs drauf. Die werden
> vorher 100mal hin und her- simuliert, bevor es in den Prozess geht.

Ich habe noch keinen Hersteller gefunden, der irgendwas von seinen
Pixel-Modellen hergäbe, abgesehen schon mal von den $$$-Tools, die man
dafür bräuchte...
Die Komplettsimulation gibt's m.W. eh nicht. Was die 100mal anbetrifft,
bin ich bei einigen Digitalsections auch skeptisch, da gibts doch ein
paar Sensoren (die mit den 68xx-Cores), die recht buggy sind. Siehe
obiger Klassiker mit der Auflösung.
Gerade deswegen lohnt es sich, seine eigene Verifikationskette
aufzubauen. Sprich: Man kommt kaum drum herum.

Autor: Weltbester FPGA-Pongo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ein Hersteller unbedingt Sensoren verkaufen will und der Endkunde
groß genug ist, dann kann man da auch was bekommen, denn vorhanden sein
muss das in jedem Fall. Ist mehr ein rechtliches Thema.

Autor: Jürgen S. (engineer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Modoll, das die Analogoptionen abbildet wird man nicht bekommen.
Wird aber auch nicht unbedingt nötig sein, meine ich. Das Digitale
Verhalten ist schon ein Gewinn. Immerhin gäbe es mit einem solchem
Modell die Chance, der Hersteller nachzuweisen, dass sein Sensor nicht
in der Spec ist, wenn der daraufhin entwickelte Code nicht funzt :-)

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
