Forum: Analoge Elektronik und Schaltungstechnik Welchen "Peak Current" schafft eine zenner diode?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Angela B. (angela_b)


Bewertung
-3 lesenswert
nicht lesenswert
Ich plane ein GSM Modul (Neoway m590) mit einem GPS Modul (GY-NEO6MV2)
über einem Arduino Nano mit einer 5V Solarzelle zu betreiben. Das GSM
sowie das GPS Modul benötigen idealerweise 3.9 Volt. Ich dachte mir ich
könnte die Voltzahl einfach mit einer Zener Diode von 5 auf 3.9
verringern, bin mir aber nicht sicher, ob das eine so gute Idee ist,
denn, das GSM Modul kann laut Spezifikation theoretisch max. 2 Amper als
"Peak Current" ziehen (normal läuft es bei < 210mA). Meine Frage nun:
Denkt ihr die Standard 0.25 Watt Zener Diode hält für einen kurzen
Moment die 3.9V * 2 A = 7.8 Watt aus? Wie sieht es mit einer 1W zener
diode aus? Würdet ihr statt der zener diode vielleicht etwas anderes wie
z.b. einen voltage regulator einsetzen?

: Verschoben durch Moderator
von Benedikt S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Leider nein leider übrhaupt rein garnicht!

Nimm einen LDO.

Hat dein GSM Modul villeicht einen Anschlus für LiPo Akkus? Wenn ja
schließ dort einen an.

von Wolfgang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Angela B. schrieb:
> Meine Frage nun:
> Denkt ihr die Standard 0.25 Watt Zener Diode hält für einen kurzen
> Moment die 3.9V * 2 A = 7.8 Watt aus?

Und wo soll der Strom hin, wenn er weder vom GSM-Modul noch von der
Zener-Diode abgeleitet wird?

Zeig mal deine Vorstellung vom Schaltplan.

Bezüglich möglicher Kurzzeitbelastung empfiehlt sich ein Blick ins
Datenblatt.

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Angela B. schrieb:
> Meine Frage nun:
> Denkt ihr die Standard 0.25 Watt Zener Diode hält für einen kurzen
> Moment die 3.9V * 2 A = 7.8 Watt aus? Wie sieht es mit einer 1W zener
> diode aus? Würdet ihr statt der zener diode vielleicht etwas anderes wie
> z.b. einen voltage regulator einsetzen?

Die Frage mit den Peak wird Dir hier niemand beantworten können. Wir
wissen nicht welchen Typ von Diode Du meinst und auch nicht wie lang der
Peak ist. Abgesehen davon ist der Einsatz einer Z-Diode für diesen
Einsatzzweck keine gute Wahl. Dein 5 Volt Solarmodul liefert auch keine
konstanten 5 Volt sondern hat starke Schwankungen. Von einem Akku
schreibst Du gar nichts. 210 mA ist ja nicht gerade wenig. Am Tag sind
das über 5Ah. Etwas mehr an Informationen wäre hilfreich.

von Angela B. (angela_b)


Bewertung
0 lesenswert
nicht lesenswert
Danke für die Antworten. Ich sehe, ich muss das nochmal überdenken...
Könnte man 2 Ampere @ 3.9V (sagen wir für 50 Millisekunden) nicht
einfach mit einem Kondensator "abfangen"?. Ich glaube ein 100 mF
Kondensator könnte das schaffen.

: Bearbeitet durch User
von Karl B. (gustav)


Bewertung
0 lesenswert
nicht lesenswert
Wolfgang schrieb:
> Zeig mal deine Vorstellung vom Schaltplan.

Zenerdiode in Reihe mit der Last?

von Karl B. (gustav)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

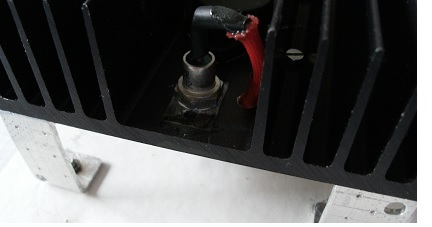

Bild dazu:
(ohne Worte)

von Benedikt S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das Neoway m590 ist wie die meisten GSM Module für den betrib mit Lipo
Akkus gedacht!

Ich würde eine Solar Powerbank misbrauchen wie z.B. :
http://www.banggood.com/20000mAh-External-Solar-Power-Bank-Battery-Charger-Dual-USB-With-Charging-Cable-For-Mobile-Phone-p-1077480.html

Da hast du eine großen Lipo akku zusammen mit der Solar laderegelung und
zusätzlich noch 5V einspeisung. Das Modul einfach brutal Parralel an den
akku löten zusammen mit einem 470mF Elko.

Das löst alle deine Probleme.

von Wolfgang (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Karl B. schrieb:
> Zenerdiode in Reihe mit der Last?

Und wie soll das mit

Angela B. schrieb:
> 5V Solarzelle
> ...
> Das GSM sowie das GPS Modul benötigen idealerweise 3.9 Volt.
> ...
> 3.9V * 2 A = 7.8 Watt

zusammenpassen?

von Dirk J. (dirk-cebu)


Bewertung
0 lesenswert
nicht lesenswert
Benedikt S. schrieb:
> Das löst alle deine Probleme.

Und eine Überprüfung Deiner mangelhaften Rechtschreibkenntnisse würde
auch einige Deiner Probleme lösen.

> zusammen mit einem 470mF Elko.

470 millifarad? Oder meintest Du 470µF?

: Bearbeitet durch User
von Wolfgang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Dirk J. schrieb:
> 470 millifarad? Oder meintest Du 470µF?

Warum nicht 470mF?

https://www.digikey.de/product-detail/de/eaton/PA-5R0V474-R/283-2787-ND/1026755

von Angela B. (angela_b)


Bewertung
0 lesenswert
nicht lesenswert
0.47 Farad bzw. 470 Millifarad ist schon richtig gemeint. Zumindest
finde ich ist es angebracht, 470µF wäre zu wenig.

: Bearbeitet durch User
von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Meine Güte, was für ein unsinniger Thread. Der (die?) TE hat ganz
offensichtlich überhaupt keine Ahnung. Denn weder gibt es so etwas wie
eine "5V Solarzelle" noch fließt bei einer Stabilisierung mit Z-Diode
der Laststrom durch die Z-Diode.

Gemessen an den Antworten hat das nahezu keiner der Schreiber in diesem
Thread begriffen. Die große Ausnahme ist der
Beitrag "Re: Welchen "Peak Current" schafft eine zenner diode?"

von Wolfgang (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> ... noch fließt bei einer Stabilisierung mit Z-Diode der Laststrom
> durch die Z-Diode.

Natürlich fließt ein entsprechender Strom durch die Z-Diode. Und zwar
genau dann, wenn er nicht durch die Last fließt. Nur so kommt man auf
die Leistungsabschätzung von den o.g. 7.8 Watt. Der Mindeststrom durch
die Z-Diode kommt noch dazu, der Ruhestrom der Last geht davon ab.

Bei Z-Dioden Stabilisierung für eine Last mit geringem Duty-Cycle würde
deshalb wesentlich mehr Wärme in der Diode verbraten, als in der Last.
Wenn es denn schon eine Shunt-Stabilisierung für eine Pulslast sein
soll, ist die Pufferung durch einen Kondensator ein sehr vernünftiger
Ansatz.

von Axel S. (a-za-z0-9)


Bewertung
-1 lesenswert
nicht lesenswert
Wolfgang schrieb:
> Axel S. schrieb:
>> ... noch fließt bei einer Stabilisierung mit Z-Diode der Laststrom
>> durch die Z-Diode.
>
> Natürlich fließt ein entsprechender Strom durch die Z-Diode.

Meine Güte, lern Lesen! Der Laststrom fließt nicht durch die Z-Diode.

> Und zwar genau dann, wenn er nicht durch die Last fließt.

Ja. Und? Ist das dann der Laststrom? Ach, nicht?

> Bei Z-Dioden Stabilisierung für eine Last mit geringem Duty-Cycle würde
> deshalb wesentlich mehr Wärme in der Diode verbraten, als in der Last.

Eben. Nur ein vollkommen Schwachsinniger (oder eben ein Anfänger ohne
jegliches Verständnis der Materie) würde auf die Idee kommen, unter den
gegebenen Umständen einen Parallelregler zu bauen. Wenn man dem TE
zugute hält, daß er keine Ahnung hat, hätte man ihn ja vielleicht mal
darauf hinweisen können. Statt dessen 10 Beiträge mit Unsinn.

> Wenn es denn schon eine Shunt-Stabilisierung für eine Pulslast sein
> soll, ist die Pufferung durch einen Kondensator ein sehr vernünftiger
> Ansatz.

Keineswegs. Bei der Versorgung aus einer Solarzelle braucht man
praktisch immer einen Energiespeicher. Ein Elko reicht dafür bei den
angegebenen Strömen nicht. Also wohl doch eher ein Akku. Und der braucht
dann ganz sicher keine 470mF parallel. Und ein Parallelregler ist auch
kein Teil der Lösung. Oder wie groß soll die Solarzelle denn sein, um 2A
Dauerstrom bei 3.9V zu liefer? Und wie groß soll der Elko werden, um
200mA zu liefern? Wenn eine Wolke vorüber zieht, dann dauert das eher
ein paar Minuten als nur ein paar Millisekunden.

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Also wohl doch eher ein Akku.

Jörg R. schrieb:
> Von einem Akku
> schreibst Du gar nichts. 210 mA ist ja nicht gerade wenig. Am Tag sind
> das über 5Ah. Etwas mehr an Informationen wäre hilfreich.

Selber erst lesen, dann nölen!

Axel S. schrieb:
> Statt dessen 10 Beiträge mit Unsinn.

Und wo ist Dein sinnvoller Beitrag?

: Bearbeitet durch User
von Angela B. (angela_b)


Bewertung
0 lesenswert
nicht lesenswert
Beruhigt euch liebe Leute :)
Also die 2A sollen nur gaaanz kurz fließen bzw. es ist der maximale peak
current, ansonsten sind es unter 210 mA. Ich glaub ich nehm einfach ein
step down modul (5->3.9V).

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Angela B. schrieb:
> Beruhigt euch liebe Leute :)

Wir sind ruhig 😡😀

> Also die 2A sollen nur gaaanz kurz fließen bzw. es ist der maximale peak
> current, ansonsten sind es unter 210 mA.

...haben wir verstanden.

Ich glaub ich nehm einfach ein
> step down modul (5->3.9V).

Nur mit einem Solarmodol (entsprechender Leistung) kommst Du nicht hin.
Du benötigst einen Akku. Das Solarmodul unterliegt starken Schwankungen
und liefert bei schlechten Licht wenig bis nichts mehr. Und dann wird es
auch noch Nacht😀

von Holger (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Liebe Angela, Dir mangelt es an elementaren Kenntnissen für solch ein
Projekt.

Eventuell mal ganz klein anfangen und versuchen zu verstehen, wie eine
Zenerdiode und eine damit aufgebaute Stabilisierungsschaltung
funktioniert? Google hilft dabei ungemein.

von Angela B. (angela_b)


Bewertung
0 lesenswert
nicht lesenswert
Du hast absolut Recht. Ich bin in jedem Fall auf die Sommersonne
angewiesen.

von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Angela B. schrieb:
> Beruhigt euch liebe Leute :)

Wir sind nicht unruhig. Und wir sind uns auch vollkommen im Klaren,
daß du das nicht hinbekommen wirst wenn du nicht massiv dazu lernst.

> Also die 2A sollen nur gaaanz kurz fließen bzw. es ist der maximale peak
> current, ansonsten sind es unter 210 mA. Ich glaub ich nehm einfach ein
> step down modul (5->3.9V).

Und wie gedenkst du die notwendige Energie bereitzustellen? Auch der
Schaltregler braucht eine Eingangsspannung. Und im Schatten einer
Gewitterwolke liefert ein Solarmodul nur den Bruchteil der Nennleistung.

Auch was die Spannungslage angeht, bist du ziemlich auf dem Holzweg.
Das GSM-Modul braucht ausweislich seines Datenblatts eine Versorgungs-
spannung zwischen 3.3V und 4.8V. Und das Neo6M GPS-Modul eine zwischen
3.0V und 3.6V. Der Arduino sollte sinnvollerweise mit 3.3V laufen, denn
nur dann sind seine Logiksignale mit den genannten Modulen kompatibel.

Folglich wäre eine Versorgung mit 3.3V anzustreben. Keine 5V.
Keine 3.9V. Und ganz sicher keine Z-Diode.

von Mani W. (e-doc)


Bewertung
0 lesenswert
nicht lesenswert
Angela B. schrieb:
> Beruhigt euch liebe Leute :)
> Also die 2A sollen nur gaaanz kurz fließen bzw. es ist der maximale peak
> current, ansonsten sind es unter 210 mA.

Und was bedeutet "gaaanz kurz" ?

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
stepup->Elko auf hoher Spannung->stepdown

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
