Hallo,

habe zu diesem Thema bereits Threads gesehen, aber es stand als Hinweis,
wenn man neue Fragen dazu hat und nicht antwortet, soll man eine neue
Frage einstellen.

Ich habe mit einem Elektronik-Experimentierkasten die Software LT-Spice
erworben und wollte gerne mit meinem 11jährigen Sohn einfache
Blinkschaltungen simulieren; hierfür hätte mir ein schlichter blinkender
Kreis neben der LED genügt.

Nachdem ich halb wissenschaftlich mehr über LT-Spice gelesen habe, habe
ich auch die Hoffnung verloren, simple Lösungen damit umsetzen zu
können.

Daher meine Frage, ist es mit LT-Spice möglich, die LEDs auf einfache
Weise zu simulieren?

Kennt jemand ein Programm, das für Kinder ähnlich, aber einfacher
aufgebaut ist?

Herzliche Grüße

Boris

: Verschoben durch Moderator
Autor: ArnoR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
osboha schrieb:
> Kennt jemand ein Programm, das für Kinder ähnlich, aber einfacher
> aufgebaut ist?

http://www.edisonlab.com/English/edison/

Autor: osboha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die Antwort, ist zwar nicht ganz billig, sieht aber 100%
nach dem Aus, was wir brauchen.

Liebe Grüße

Autor: Klaus R. (klara)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
osboha schrieb:
> Nachdem ich halb wissenschaftlich mehr über LT-Spice gelesen habe, habe
> ich auch die Hoffnung verloren, simple Lösungen damit umsetzen zu
> können.

Leichter geht es nicht.

Leichter Einstieg in die SPICE-Schaltungssimulation mit LTspice IV.
http://www.gunthard-kraus.de/LTSwitcherCAD/index_L...

mfg klaus

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

> Ich habe mit einem Elektronik-Experimentierkasten die Software LT-Spice
erworben

LTspice kann man nicht erwerben. LTspice ist kostenlos. Das lädt man
hier herunter.
http://www.linear.com/designtools/software/#LTspice

Generell setzt SPICE ein gewisses Abstraktionsvermögen voraus, weil da
nichts blinkt sondern der Stromverlauf als "Waveform" dargestellt wird.
Dieses Abstraktionsvermögen darf man von Elektrotechnik-Ingenieuren
erwarten aber halt nicht anderen Berufsgruppen oder gar Kindern.

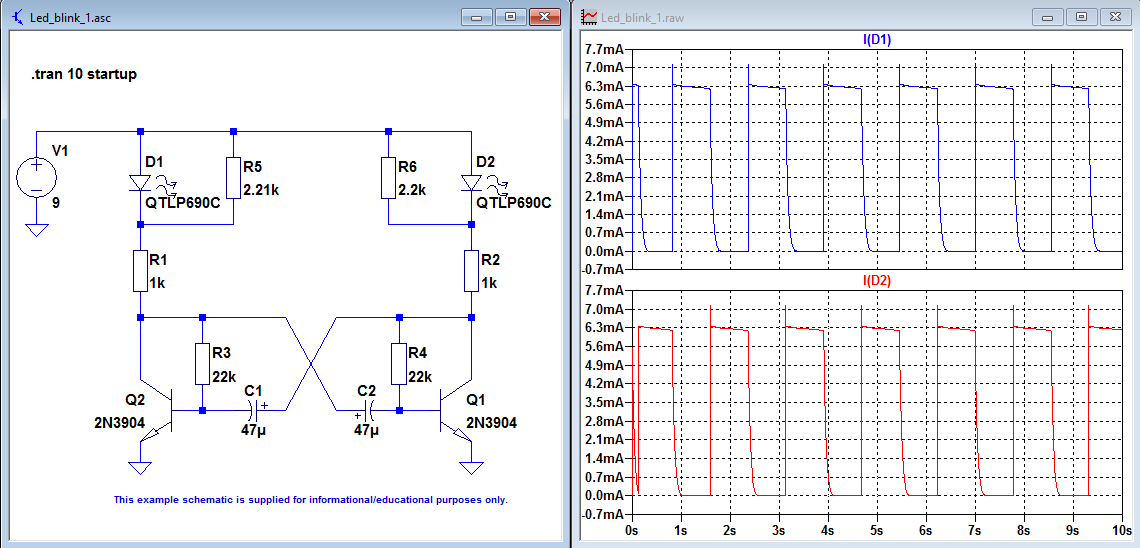

Im Anhnag ein Beispiel mit LTspice. Beachte, dass ich mit  R5=2.21k eine
Unsymmetrie eingefügt habe. Ohne diesen Trick findet LTspice den
theoretisch möglichen "labilen" Arbeitspunkt und schwingt dann nicht.

.asc Schaltplan
.plt Plot Setting

Gruß
Helmut

Autor: osboha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, die Erklärungen sind wirklich sehr schön und verständlich,
allerdings finde ich dennoch nicht, wie man eine LED einfach per
blinkenden Kreis oder Ähnlichen simulieren kann!?

Werde mich später noch mal dran machen, das Spice ist echt ein tolles
Programm, wenn auch sehr komplex.

Für meinen Sohn ist das Edisonlab besser geeignet, weil es exakt so
funktioniert, wie ich es mir vorstelle; für den Einstieg und
entsprechend weit verbreiteter Weisheiten kann es auch gut sein, dem
Motto 'Keep it simple' zu folgen.

Autor: osboha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Helmut,

ja, LT-Spice war als CD bei einem Experimentierkasten dabei. Danke für
das Beispiel, werde es mit ihm probieren.

Herzliche Grüße

Boris

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
osboha schrieb:

> Danke, die Erklärungen sind wirklich sehr schön und verständlich,
> allerdings finde ich dennoch nicht, wie man eine LED einfach per
> blinkenden Kreis oder Ähnlichen simulieren kann!?

M.E. sind solche Programme sowieso eher nicht für Anfänger geeignet.
Es wird eher mit idealen Bauelementen gerechnet und der grosse
Einfluss von der Art des Aufbaus  z.B. bei Schaltnetzteilen wird
überhaupt nicht berücksichtigt. Bei einer LED kannst Du z.B. auch
nicht deren grosse Empfinlichkeit gegenüber Störimpulsen simulieren.

Autor: Erwin D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
osboha schrieb:
> Für meinen Sohn ist das Edisonlab besser geeignet, weil es exakt so
> funktioniert, wie ich es mir vorstelle; für den Einstieg und
> entsprechend weit verbreiteter Weisheiten kann es auch gut sein, dem
> Motto 'Keep it simple' zu folgen.

Bei Blinkschaltungen hast du schon recht. Da sieht man ja auch in der
Praxis etwas blinken, also ist das schon eine anschauliche Sache.
Aber was ist mit dem Rest der Elektronik? Da blinkt nichts, da sieht man
nichts. Wie stellst du das anschaulich dar? Da wirst du um Diagramme
nicht herumkommen. Klar ist das für ein Kind erstmal eine (kleine) Hürde
und erfordert ein gewisses Vorstellungsvermögen. Aber wenn der Knoten
erstmal geplatzt ist, steht einem die Welt der Elektronik buchstäblich
offen.
Ich finde, daran solltest du auch denken. Sonst gibst du viel Geld aus,
nur für den Vorteil, paar LEDs blinken zu sehen.
Nix für ungut :-)

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da fällt mir gerade ein, dass man in LTspice auch .wav-files generieren
kann. Falls so ein Oszillator im Audiobereich oszilliert, dann kann man
hinterher den wav-file am PC anhören.

LTspice bringt zwei Beispiele im Verzeichnis siehe unten mit
(WINDOWS-10) . Bei anderem OS halt nach dem Verzeichnis
examples\Educational suchen.

wavein.asc
waveout.asc
C:\Users\Name\Documents\LTspiceXVII\examples\Educational

: Bearbeitet durch User
Autor: Hannes J. (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn es um Bunti-Bunti geht, dann muss Livewire mit auf die Liste

http://www.new-wave-concepts.com/pr/livewire.html
> However, if the maximum ratings for any components are exceeded,
> they will explode on screen!

Wow, wer kann dazu schon Nein sagen?
