Für eine gamma spectroscopy kann man ja einen Kristall (Na(TI)) und eine
Photomultiplier Röhre benutzen.

Mittels messen der Pulshöhe und der Anazahl der Pulse einer Höhe kann ja
dann ein Spektrum erstellt werden.

Hierzu wird ja in der X-Achse die einheit KeV eingetragen, und in der
Y-Achse die Anzahl der Pulse.

Hier noch ein Text dazu:

As the name suggests, a pulse height ana-
lyzer (PHA) measures the height of each in-
put pulse. Special circuitry, including a sam-
ple and hold amplifier and an analog to digital
converter, determines the maximum positive
height of the pulse—a peak voltage as might
be read off an oscilloscope trace.  From the
pulse height, a corresponding channel number
is calculated.  For example, for a PHA hav-
ing 1000 channel capability and a pulse height
measurement range from 0 to 10 V, a pulse
of height 1.00 V would correspond to channel
100, one of 2.00 V would correspond to chan-
nel 200, one of 8.34 V would correspond to
channel 834, etc

Aus dem Dokument
http://www.phys.ufl.edu/courses/phy4803L/group_I/g...

Das ist soweit auch logisch und alles mit einem ADC und uC machbar. Was
ich nun hier noch nicht ganz verstehe ist, was eine Röhre pro KeV
ausgibt.
also z.b. 1000KeV = 1mV oder irgend solch eine Angabe. Ich konnte bis
jetz nichts finden...
z.b. hier: https://my.et-enterprises.com/pdf/B29B10W.pdf



weiss hier jemand weiter?

: Bearbeitet durch User
Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Johnny S. schrieb:

> also z.b. 1000KeV = 1mV oder irgend solch eine Angabe.

eV (Elektronenvolt) und V (Volt) sind zwei völlig verschiedene
Einheiten. eV ist ein Maß für die Energie und V ein Maß für die
elektrische Spannung. Eine direkte Umrechnung ist nicht möglich.

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Johnny S. schrieb:
>
>> also z.b. 1000KeV = 1mV oder irgend solch eine Angabe.
>
> eV (Elektronenvolt) und V (Volt) sind zwei völlig verschiedene
> Einheiten. eV ist ein Maß für die Energie und V ein Maß für die
> elektrische Spannung. Eine direkte Umrechnung ist nicht möglich.

Das ist mir natürlich klar, aber es muss doch einen Bezug geben?

Welcher Wert sagt mir aus, das eine Energie von X KeV, einen
Ausgangspegel von ..... ergibt?

Autor: markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> Welcher Wert sagt mir aus, das eine Energie von X KeV, einen
> Ausgangspegel von ..... ergibt?

Das hängt ja vom Kristall und der optischen koppluung zusammen. Je höher
die Energie, desto mehr Licht wird im Kristall frei und je "besser" das
Licht vom PMT gesehen wird, desto höher der peak.
Grundsätzlich ist der Gain-Wert des PMT am ehesten für eine Umrechnung
zu gebrauchen. Letztendlich muss das System aber Energiekalibriert
werden.

Autor: Harald Wilhelms (wilhelms)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Johnny S. schrieb:

> Das ist mir natürlich klar, aber es muss doch einen Bezug geben?

Wie rechnest Du denn Kilowattstunden in Volt um?

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:
> Johnny S. schrieb:
>
>> Das ist mir natürlich klar, aber es muss doch einen Bezug geben?
>
> Wie rechnest Du denn Kilowattstunden in Volt um?

Garnicht. Denn direkt hat dies kein bezug. Wenn ich aber einen Sensor
habe der kWh in Puls wandelt, beruht das ja auf einer Mathematischen
Funktion
1kW = 10 Pulse oder so.

In dem Dokument steht ja folgende:

For example, for a PHA hav-
ing 1000 channel capability and a pulse height
measurement range from 0 to 10 V, a pulse
of height 1.00 V would correspond to channel
100, one of 2.00 V would correspond to chan-
nel 200, one of 8.34 V would correspond to
channel 834

Das bedeuted ja das pro 100keV = 1V, in dieser Applikation. Also muss es
ja irgend eine Rechnung geben der folgende Frage klärt:

1 Teilchen mit 300keV erzeugt am Ausgang der PHT eine Spannung von X
welche durch den Verstärker mit Verstärkung Y auf die Spannung Z
verstärkt wird.

Autor: markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt keinen festen umrechnungsfaktor, der nur vom pmt abhängig ist.
Wenn du weist, wieviel licht in deinem pmt ankommt, kannst du anhand der
verstärkung, die im datenblatt angegeben ist die ausgangsspannung
berechnen. Um jedoch die lichtmenge zu bestimmen, welche bei einer
bestimmten energie vom pmt gesehen wird, müsste man diverse weitere
infos über den detektoraufbau haben.

Autor: Hp M. (nachtmix)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Johnny S. schrieb:
> also z.b. 1000KeV = 1mV oder irgend solch eine Angabe.

Das hängt von der Verstärkung des Photomultipliers und der Güte der
optischen Kopplung ab.
Du müsstest das, wie auch in der Versuchsbeschreibung, mit einer
bekannten Strahlungsquelle kalibrieren.
Besonders die Hochspannungsversorgung des Photomultipliers (PMT) muß
sehr gut stabilisiert sein, weil die Verstärkung exponentiell mit der
Versorgungsspannung steigt.

Der Kristall muss groß sein, damit das Teilchen möglichst seine gesamte
Energie darin abgibt, denn nur dann gibt es eine Proportionalität
zwischen der Energie und der Zahl der erzeugten Photonen.

Zur Verringerung von Reflexionsverlusten wird der Kristall mit einem
Tropfen Silikonöl direkt auf die Frontplatte eines Head-On-Multipliers
geklebt und ausserdem mit einem gut lichtreflektierenden PTFE-Band
umwickelt, damit möglichst jedes erzeugte Photon auf der Photokathode
landet.
Die spektrale Empfindlichkeit der Photokathode muss der blauen
Lichtemission entsprechen.
Ein PMT, der auch im langwelligeren, vielleicht sogar roten Bereich
empfindlich ist, hat ein zu großes thermisches Rauschen.
Wegen der erforderlichen guten optischen Kopplung sind auch nur Head-On
PMT brauchbar. Die preisgünstigen 9-stufigen PMT für seitliche
Beleuchtung haben gewöhnlich auch weniger Verstärkung als die
Head-On-Typen.

Bevor du dich in ein teures Abenteuer mit diesen Teilen stürzt, solltest
du dir vielleicht einmal anschauen, was Hobbyisten mit preiswerten
Si-Photodioden -und ohne Szintillator- besonders im niederenergetischen
Bereich zustande gebracht haben.

: Bearbeitet durch User
Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hp M. schrieb:
> Du müsstest das, wie auch in der Versuchsbeschreibung, mit einer
> bekannten Strahlungsquelle kalibrieren.

Hmm, das währe ist prinzipiell möglich, mir geht es primär um die
Auswahl der Verstärker und teile, also ob Verstärkung 100,500,1000 oder
so denn "einfach drauf losbasteln" wird ja wohl ned klappen :-)

"kalibrieren" könnte ich mit Cs137,Co60 Scheiben, welche ich schon für
Geiger-Experimente benutzt habe


> Bevor du dich in ein teures Abenteuer mit diesen Teilen stürzt, solltest
> du dir vielleicht einmal anschauen, was Hobbyisten mit preiswerten
> Si-Photodioden -und ohne Szintillator- besonders im niederenergetischen
> Bereich zustande gebracht haben.

Oh, garnicht gewusst das es damit auch geht! Wusste nur von Pin-Dioden
Geigerzählern.

Wie aber einige Google-Suchen zeigen, scheinen diese Si-Photodioden nur
im Bereich >200 keV tauglich zu sein.

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aus den Daten zum Kristall (Material) und der Güte der Kopplung kann man
in etwa abschätzen wie viele Photonen man pro keV an Gamma Energie
erhält.
Die höher der Pulse die der PMT liefert ist sehr stark von der Spannung
abhängig. Da kann man also die Pulshöhe schon über einen größeren
Bereich anpassen. Wie groß die Pulse (als Ladungsmenge gemessen) werden
dürfen hängt vom PMT ab. Was dann als Spannung raus kommt hängt auch
noch von der Strom-Spannungswandlung hinter dem PMT ab. Da wird man in
der Regel auch mehr als einfach einen 50 Ohm Widerstand brauchen, eher
einen TIA im Bereich 100 KOhm.

Autor: Thomas Z. (thomas_z41)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Gain der im Datenblatt des PMT angegeben ist stimmt meist nur sehr
grob. Wir haben hier neue PMT's deren Gain innerhalb einer Charge um
eine Faktor 2 variieren.
Wenn man Kalorimetrie betreiben möchte muss man seinen Aufbau immer erst
einmal Kalibrieren, anders kommt man nicht zu vernünftigen Ergebnissen.

Autor: rmu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier https://arxiv.org/pdf/1606.01196v1.pdf wird ein µ-counter mit einem
SiPM als Detektor und AVR (arduino nano) beschrieben. Die SiPMs dürften
um einiges günstiger sein als die Röhren, und kommen offenbar mit einer
recht einfachen Beschaltung aus. Das könnte man ja eventuell durch Wahl
eines passenden Szintillators für die Gamma-Spektroskopie adaptieren?

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rmu schrieb:
> Hier https://arxiv.org/pdf/1606.01196v1.pdf wird ein µ-counter mit einem
> SiPM als Detektor und AVR (arduino nano) beschrieben. Die SiPMs dürften
> um einiges günstiger sein als die Röhren, und kommen offenbar mit einer
> recht einfachen Beschaltung aus. Das könnte man ja eventuell durch Wahl
> eines passenden Szintillators für die Gamma-Spektroskopie adaptieren?

Das Problem dürfte hierwohl eher daran liegen, das man noch eine Art
fokussierung bauen muss. Z.b. hat die PMT meiner Wahl einen Durchmesser
von 51mm, das heisst ein 51mm Kristall kann montiert werden. Bei einer
Halbleiterlösung bräuchte man ja dann etwas um die Fläche zu bündeln,
oder mehrfache Bauteile unter dem Kristall.

Laut Google gibt es Hauptsächlich zwei Arten von gamma sprectroscopy,
die mit einer PMT (die günstige) und solche mit massiven Halbleitern
welche Kühlung benötigen (z.b. Germanium), da kostet aber das Bauteil
schnell mal 5000$ ohne drumherum.

Einen mit PMT kann man für nichtmal 100€ bauen. Auf ebay gibt’s sogar
professionelle (Bicron) Scintillation Probes für rund 350$

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So weit ich es mitbekommen habe sind die SiPMTs doch noch einiges
schlechter als ein echter PMT - insbesondere für das bläuliche Licht der
üblichen Scintilator Kristalle. Für den NIR Bereich mögen die SiPMTs
ggf. eine Alternative sein, einfach weil da die klassischen PMTs
deutlich schlechter werden.

Nur der Vollständigkeit halber gib es auch noch Gamma Spektrometer als
Tieftemperatur- ( <<1 k) Bolometer. Die sind sogar noch etwas höher
auflösend als die Ge Sensoren, aber auch noch teurer und aufwändiger.

Wenn PMT und Scintilator zueinander passen hat das schon einen
deutlichen Vorteil.

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also, ich bin schonmal etwas weiter:

http://www.physi.uni-heidelberg.de/~fschney/detekt...

Hier wird angegeben, das bei einem Nai(Ti) Crystal 38'000 Photonen per
MeV erzeugt werden.

Bei Cs137 wärehn es ja 661 keV, also 25'000

Daraus resultiert ja die % der Photonen die erkannt werden können:

25000*3/10^6 = 7.5% = 1875 Photonen werden erkannt


Hier meine bevorzugte PMT:
https://www.hamamatsu.com/resources/pdf/etd/R9420_...

Wie kann ich jetz anhand der Werte rausfinden was die PMT an Strom
ausgibt?

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von der Optik hängt ab wie viele der Photonen am PMT wirklich erkannt
werden. Das sollten eigentlich mehr als 7,5 % sein. Ich würde da eher so
mit 10-25% rechnen. Schließlich sind sind die PMT für blauers licht
recht empfindlich.

Was der PMT an Strom (bzw. genauer Ladung) raus gibt, hängt von der
Verstärkung (und damit der Spannung) ab. Für die Größenordnung gibt es
im Datenblatt üblicherweise Angaben. Viel hängt aber von der benutzten
Spannung ab. Für den genannten Type wäre eine Verstärkung von vielleicht
300000 passend bzw. gut zu erreichen. Man kann da aber auch einiges
anpassen.

Die aus den 1800 Photonen werden damit etwa 5E8 elektronen oder 8 E-11
As. An einem 100 pF Kondensator am Ausgang / TIA wäre dass ein
Spannungshub von etwa 0,8 V. Bei mehr Kapazität für einen längeren Puls
halt auch weniger. Kleiner kriegt man den Puls auch durch eine
niedrigere Verstärkung / Spannung am PMT.

Autor: Hp M. (nachtmix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> 25000*3/10^6 = 7.5% = 1875 Photonen werden erkannt

Wie kommst du auf 7,5%?
Im Datenblatt ist doch eine Quanteneffizienz von etwa 25% bei 400nm
angegeben, und über einen etwas weiteren Spektralbereich sind es
immerhin noch mindestens 20%.
D.h.  von deinen 25000Photonen, gehen durch optische Verluste vielleicht
30% verloren, bleiben 17500, und von denen löst jedes fünfte ein
Photoelektron aus, also 3500 Elektronen.
Die werden dann vom Multiplier um den Faktor 400.000 verstärkt (bei
Betrieb 100V unter der Maximalpannung), und so kommen am Schluss 1,4E+9
Elektronen oder 0,23nC raus.
Wenn diese 0,23nC in 10µs anfallen (NaI ist nicht sehr schnell),
entpricht das einem mittleren Stromimpuls von 23µA.

: Bearbeitet durch User
Autor: MWS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Denke mal, dass Dich das hier interessieren könnte:
http://www.theremino.com/wp-content/uploads/2012/0...
Seite 4

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hp M. schrieb:
> Wie kommst du auf 7,5%?
> Im Datenblatt ist doch eine Quanteneffizienz von etwa 25% bei 400nm
> angegeben, und über einen etwas weiteren Spektralbereich sind es
> immerhin noch mindestens 20%.
Im pdf kommen Sie mit 38'000 Phothonen auf 11.3%.... siehe Seite 5
"Quality of scintillator)


> D.h.  von deinen 25000Photonen, gehen durch optische Verluste vielleicht
> 30% verloren, bleiben 17500, und von denen löst jedes fünfte ein
> Photoelektron aus, also 3500 Elektronen.
> Die werden dann vom Multiplier um den Faktor 400.000 verstärkt (bei
> Betrieb 100V unter der Maximalpannung), und so kommen am Schluss 1,4E+9
> Elektronen oder 0,23nC raus.
> Wenn diese 0,23nC in 10µs anfallen (NaI ist nicht sehr schnell),
> entpricht das einem mittleren Stromimpuls von 23µA.

10uS? ... das würde ja in einem maximum von 100k Counts pro Sekunde
machen... so wenig?

MWS schrieb:
> Denke mal, dass Dich das hier interessieren könnte:
> http://www.theremino.com/wp-content/uploads/2012/0...
> Seite 4

Auch hier 100uS Pulsdauer... irgendwas versteh ich wohl noch ned


Vorallem bei 100uS brauch ich mir ja keine gedanken um einen passenden
ADC zu machen, 10ksps kann jeder Feld-Wald-Wiesen ADC

Scheinbar scheinen solche Spektrometer überhaupt nicht so schwierig wie
gedacht zu bauen sein, vorallem wenn man den "Theremino" anschaut, n
paar Standartbauteile auf ne simpel geroutete Platine und fertig ist die
Mühle?
Kann es sein das die Theremino drauf abziehlt einen Geigerzähler zu
sein, nicht ein Gammaspectrometer?
Ein Geigerzähler zählt ja die Strahlungsimpulse (egal welches Isotops)
ein Spectrometer zeigt mir an aus WAS die Strahlung besteht.

Warum versuchen dann Firmen Scintillator Probes für >6000$ zu verkaufen,
wenn die Bauteile inklusive Kristall vlt 500 Wert sind? Hohe
gewinnabsicht ist klar, aber so hoch?

Ich meinte für Spectrometer etwas von pulsen im Bereich von 10nS,
matched lenght ENIG pcb layout und high-speed ADCs (>1Msps) gelesen zu
haben... bin ich hier komplett auf dem Holzweg?!

Autor: MWS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> Kann es sein das die Theremino drauf abziehlt einen Geigerzähler zu
> sein, nicht ein Gammaspectrometer?

Nein, das spektrometriert schon und geigert nicht. Wenn Du Dich genauer
einliest, dann siehst Du typische Spektren. Kann ich auch bestätigen, es
gibt zwar diverse Schwächen, die einer professionellen Nutzung etwas
entgegenstehen, aber ansonsten funktioniert das Ding für solch eine
simple Lösung erstaunlich gut.

Dem eigentlichen Problem, dem Du Dich stellen darfst, ist die Erkennung
"guter" Impulse, also das, was die Theremino Software macht, denn Pulse
überlagern sich und defekte Kurvenformen müssen ausgeschlossen werden.
Dafür ist im PC genügend Rechenleistung vorhanden, beim µC je nach Typ
evtl zu wenig. Die eigentliche Messung per ADC sollte nicht das Problem
sein.

Hättest Du die Theremino-Hardware, würdest Du bei der der
Oszilloskop-ähnlichen Ansicht der Pulse (View Pulses) unter "Rejected"
sehen, was da alles rausgeworfen wird, das zu filtern könnte mit dem µC
eine interessante Aufgabe werden.

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man will schon, dass die Pulse sich nur sehr selten überlappen. Daher
sollte die maximale Pulsrate schon deutlich unter 1/(10*Pulslänge)
liegen. Je nach Untergrund bzw. Schwelle und Größe des Kristalls kann
man schon mal über 100 Pulse je Sekunde bekommen, allein vom
Hintergrund. Mit einer echten radioaktiven Probe auch deutlich mehr. Mit
100 µs Pulslänge hat man da schon nicht mehr so viel Reserve. Auch wird
bei so langen Pulsen das Rauschen etwas größer.

Bei der Auswertung der Pulse hat man 2 Optionen: Klassisch die
Spitzenwerte analog speichern per Peak-Detektorschaltung und dann einmal
per ADC auswerten. Da reicht auch ein eher langsamer ADC. Alternativ
tastet man deutlich schneller ab, und berechnet die Fläche unter dem
Puls in Software. Damit kann man ggf. auch Pulse noch verarbeiten, wo
der vorherige nicht zu 100% abgeklungen ist.
Von der Bearbeitung sollte das auch ein µC noch schaffen - zumal man
beim 2. Weg auch eher einen ADC mit 1 MSPS oder ähnlich haben will, also
eher ein ARM als 8051.

Je nach Größe und Qualität sind die Kristalle auch schon einiges teurer.
Da kann man auch schon mal über 2000 EUR allein für den Kristall kommen.
Die reine Elektronik zur Auswertung ist tatsächlich nicht mehr so
aufwändig, aber die Stückzahlen sind klein und damit einiges für die
Entwicklung und die Software zu zahlen.

Autor: MWS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> sollte die maximale Pulsrate schon deutlich unter 1/(10*Pulslänge)
> liegen.

Nach Deiner Rechnung 1000 Impulse/s. Wenn eine Probe bei einem etwas
größeren NaJ auf diese Rate kommt, wird's Zeit für ein paar Bleiziegel.
Wenn ich recht erinnere, kam eine schwache Caesium-Kalibrierquelle auf
180 Pulse/s und die ergab dann einen schönen Peak mit um die 3% fwhm.

> man schon mal über 100 Pulse je Sekunde bekommen, allein vom
> Hintergrund.

Yep. Das ist Leerlauf.

> Mit 100 µs Pulslänge hat man da schon nicht mehr so viel Reserve.
> Auch wird bei so langen Pulsen das Rauschen etwas größer.

Du verwechselst dabei nicht Milli- mit Mikrosekunden?

> Je nach Größe und Qualität sind die Kristalle auch schon einiges teurer.
> Da kann man auch schon mal über 2000 EUR allein für den Kristall kommen.

Neu vom Hersteller - möglich, bei Ebay für 80-150.-, nach NaI(Tl)
suchen. Vom freundlichen Händler aus der Ukraine. Aufpassen dass die
Schutzumhüllung nicht beschädigt ist, NaI bzw. NaJ ist hygroskopisch.

> Die reine Elektronik zur Auswertung ist tatsächlich nicht mehr so
> aufwändig, aber die Stückzahlen sind klein und damit einiges für die
> Entwicklung und die Software zu zahlen.

Nicht unbedingt, hier etwas aus Australien, für 2000.- gibt's da schon
nette Komplettsets ganz ohne Basteln:

http://gammaspectacular.com/

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MWS schrieb:
> Nach Deiner Rechnung 1000 Impulse/s. Wenn eine Probe bei einem etwas
> größeren NaJ auf diese Rate kommt, wird's Zeit für ein paar Bleiziegel.
> Wenn ich recht erinnere, kam eine schwache Caesium-Kalibrierquelle auf
> 180 Pulse/s und die ergab dann einen schönen Peak mit um die 3% fwhm.

180 Pulse? Bei eine 5uCi CS137 bringt ja ein billig-Geigerrohr SBM20
schon 95'000 CPM!! Müssten dann ja so um die 1500 pulse pro sekunde
sein. Oder ist ein Kristall weniger empfindlicher?

> Neu vom Hersteller - möglich, bei Ebay für 80-150.-, nach NaI(Tl)
> suchen. Vom freundlichen Händler aus der Ukraine. Aufpassen dass die
> Schutzumhüllung nicht beschädigt ist, NaI bzw. NaJ ist hygroskopisch.

Jop hab mir ebay angeschaut, und neue Chinakristalle sind für 300$ zu
haben

Richtig übel teuer werden erst die LaBr Kristalle :)

Autor: MWS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> 180 Pulse? Bei eine 5uCi CS137 bringt ja ein billig-Geigerrohr SBM20
> schon 95'000 CPM!! Müssten dann ja so um die 1500 pulse pro sekunde
> sein. Oder ist ein Kristall weniger empfindlicher?

Ist 'ne 660 Beq Quelle, die reicht völlig zum Kalibrieren und erfordert
keine Umgangsgenehmigung, die für Cs137 ab 10000 Beq benötigt wird.

5 uCi entspricht 185000 Beq, rechnet man das runter, so käme man auf 5,6
cps für das SBM bei 660 Beq.

Viel hilft hier also nicht automatisch viel, man wählt einfach die
Messzeit länger.

Wenn die Pulse zu schnell aufeinander folgen, dann überlagern diese und
werden verworfen. Außerdem will man meist nicht schnell messen, sondern
geringe Strahlung und die verursachenden Elemente entdecken.

> Jop hab mir ebay angeschaut, und neue Chinakristalle sind für 300$ zu
> haben

Gebrauchte komplette Rohre kosten auch nicht die Welt und haben bereits
einen Mu-Metall Schirm.

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MWS schrieb:
> Johnny S. schrieb:
>> 180 Pulse? Bei eine 5uCi CS137 bringt ja ein billig-Geigerrohr SBM20
>> schon 95'000 CPM!! Müssten dann ja so um die 1500 pulse pro sekunde
>> sein. Oder ist ein Kristall weniger empfindlicher?
>
> Ist 'ne 660 Beq Quelle, die reicht völlig zum Kalibrieren und erfordert
> keine Umgangsgenehmigung, die für Cs137 ab 10000 Beq benötigt wird.

Hier in der Schweiz ab 700'000 Bq, = 18uCi bei Cs137

Ich werde mir wahrscheinlich noch weitere Scheiben zulegen, leider sind
die aber auch nicht ganz günstig...

Und nen Rauchmelder und zerlegen wie es in div. Youtubeviedos gezeigt
wird, möchte ich nicht, zu riskannt. Bei den Meldern kann man das Alpha
auch so durchs Gehäuse detektieren, aber nur sehr sehr schwach.

Alpha währe auch noch interessant, aber die verfügbaren Quellen haben
alle so niedrige Halbwertszeiten, und über 100$ für 200T
Halbwertszeit...naja

Es ging nicht um "viel hilft viel", ich hatte einfach nur eine 5uCi und
eine 10uCi Scheibe zur verfügung um die SBM zu testen.



> Gebrauchte komplette Rohre kosten auch nicht die Welt und haben bereits
> einen Mu-Metall Schirm.

Jop, getestet (mit Bildern) ab 300 USD.

Ich werd für den Anfang aber definitiv einen Ebay-Kristall holen, das
"basteln" soll ja nicht zu kurz kommen :-) bei fertigen dingen fehlt
hald der "selbstbau" Teil.

Ich werde wohl das Theremino-Modul klonen... Scheint tatsächlich relativ
einfach zusein, vor allem wenn das mit einer china-USB-Soundkarte sogar
noch brauchbaren Erfolg bringt.

Wenn ich das Thema bischen ausprobiert hab, darf es dann ein gebrauchtes
professionelles Rohr sein.

Autor: Christoph E. (stoppi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie hoch die Zählrate ist, hängt auch davon ab, wo man bei kleinen
Energien abschneidet. Wenn man da auch kleine Werte (z.B. 20 keV)
zulässt, kommt man auch vom Hintergrund schon recht hoch ( > 100 je
Sekunde). Zu kleinen Energien kommen da schon eine Menge Pulse. Auch
wenn die einen nicht interessieren, können die bei Überlagerung auch
schon etwas stören.

Im Vergleich zu einem Geiger-Müller-Zählrohr sind die Zählraten deutlich
(durchaus mehr als 100-fach) höher, schon einfach weil viel mehr Massen
im Empfindlichen Volumen ist und damit mehr Gamma Strahlung absorbiert
wird.

Zum Abgleich reicht auch schon eine recht schwache Quelle, halt so dass
man deutlich über dem Hintergrund in dem Spektralbereich ist. Da reichen
ggf. auch schon 500g Kaliumsalz.

Auch mit 100 Hz Zählrate und 100 µs Pulslänge hat man schon eine etwa 1
% Chance das die Pulse stark überlappen (so dass man Pulse verwerfen
sollte bzw. falsche Werte bekommt) und mehr für eine leichte
Überlappung, die man ggf. mit aufwändiger Software noch korrigieren
könnte. Eine lange Pulsbreite ist also schon eine gewisse Einschränkung.

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> Wie hoch die Zählrate ist, hängt auch davon ab, wo man bei kleinen
> Energien abschneidet. Wenn man da auch kleine Werte (z.B. 20 keV)
> zulässt, kommt man auch vom Hintergrund schon recht hoch ( > 100 je
> Sekunde). Zu kleinen Energien kommen da schon eine Menge Pulse. Auch
> wenn die einen nicht interessieren, können die bei Überlagerung auch
> schon etwas stören.
Kann man das "konfigurierbar" machen, also wenn man z.b. tatsächlich den
Hintergund überwachen möchte - oder dann doch ein "Prüfstück"
analysieren möchte


> Auch mit 100 Hz Zählrate und 100 µs Pulslänge hat man schon eine etwa 1
> % Chance das die Pulse stark überlappen (so dass man Pulse verwerfen
> sollte bzw. falsche Werte bekommt) und mehr für eine leichte
> Überlappung, die man ggf. mit aufwändiger Software noch korrigieren
> könnte. Eine lange Pulsbreite ist also schon eine gewisse Einschränkung.

Ich glaube ich verstehe es immer noch nicht ganz :(

Wieso ist die Überlagerung ein Problem? Wenn man die Röhre doch mal
"eingemessen hat", braucht man doch nur das Signal zuzuordnern?

Alles was nicht auf ein Isotop passt, kann doch sowiso verworfen werden?
Also "ablauftechnisch" irgendwie so:

ADC misst ein Puls 5V

Am241 = 3V
CS137 = 4.5V
Iso-Irgendwas = 5.5V

-> Signal wird verworfen.


Und bezüglich "ignorierter" Pulse, das würde ja dann einfach die
"Messzeit bis zum brauchbaren Ergebnis vergrössern, oder?

: Bearbeitet durch User
Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.analog.com/media/en/technical-documenta...
da gibt es auf Seite 6-7 eine Erklärung zur Pulsüberlappung

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Überlappen den die Pulse TATSÄCHLICH oder ist dies nur die folge der
nachgeschalteten Elektronik?

Wenn von der Röhre aus, ein Puls mit einer "Bogenform" kommt, also zb.
aufsteigen von 0 zu 10mV, und danach abfallend auf 0V, würde es doch
reichen, andauernd zu vergleichen Spannung < Spannung "gerade eben", und
wenn das wahr ist, den Puls sozusagen "abzuwürgen", die Signalform würde
dann so wie ne Phasenabschnitt aussehen.

Oder denke ich falsch?

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Signale kommen nicht regelmäßig mit festem Abstand, sondern zu
weitgehend zufälligen Zeiten. Wenn die Zeit zwischen 2 einfallenden
Teilchen klein ist, erhält man keine 2 getrennte Pulse, sondern in
erster Näherung die Summe zu jedem Zeitpunkt. Das kann dann dazu führen,
dass statt 2 kleinen Energien eine größere Erkannt wird. Je nach Aufwand
kann man das meistens an Hand der Pulsform erkennen und die Pulse
verwerfen. In jedem Fall führt das aber zu erhöhten Fehlern, denn die
Erkennung kann nicht perfekt sein und auch eine leicht erhöhten
Messzeit, was aber i.A. das kleinere Problem ist, denn es sind ja nur
relativ wenige Pulse die entfallen.

Bei der sehr einfachen Form der Auswertung gibt es ggf. nach einem Puls
eine Totzeit, etwas von einem langsamen ADC. Diese Totzeit führt zu
etwas längerer Messzeit, ist also nicht so schlimm wie zu stark gedehnte
Pulse.

Vom Kristall und Photomulitplier selber sind die Pulse noch sehr kurz
(100 ns Bereich, vor allem vom Kristall). Hinter PM dehnt man i.A. den
Puls um die Auswertung zu vereinfachen. Da sollte man es aber nicht
übertreiben.

Es gibt auch einige wenige Fälle wo die Signal oft in Gruppen kommen,
also etwa ein Zerfall mit langer Halbwertzeit gefolgt von einem mit sehr
Kurzer Zeit. Auch kosmischer Hintergrund kommt etwa in Gruppen, etwa als
Myonen-Schauer, wo dann für eine kurze Zeit (z.B ms) auch mal deutlich
mehr Pulse zusammen kommen. Die Überlappung ist also etwas kritischer
als man rein von zufälligen Pulsen erwartet.

Autor: Johnny SGT (sgt_johnny)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> Die Signale kommen nicht regelmäßig mit festem Abstand, sondern zu
> weitgehend zufälligen Zeiten. Wenn die Zeit zwischen 2 einfallenden
> Teilchen klein ist, erhält man keine 2 getrennte Pulse, sondern in
> erster Näherung die Summe zu jedem Zeitpunkt. Das kann dann dazu führen,
> dass statt 2 kleinen Energien eine größere Erkannt wird.

Das währe ja nur so, wenn der zweite Puls stärker ist wie der erste. Die
Spannung kann ja nur höher werden, nicht sich mit sich selber addieren.
Wenn auf ein Puls von 10mV, einer mit 5mV folgt, ist das maximum
immernoch 10mV, und nicht 15mV. Wenn auf einen Puls von 10mV ein Puls
mit 11mV folgt, ist das maximum 11mV.

Meine Idee war die folgende:

Es gibt ja eine maximal mögliche Spitzenspannung, und eine minimal
mögliche Spitzenspannung.

Lassen wir es 0.5mV  bis 10mV sein. Kann man jetz nicht etwas bauen, das
bei grösser 0.7mV eine Messung beginnt und solange misst bis die
Spannung wieder unter 0.7mV gefallen ist. Von den gesammelten
Messergebnissen, ist dann das höchste der "zählende Puls".

Sowas muss doch baubar sein. Prinzpiell währe es ja für den
ADC/Softwareteil vollkommen egal, wie das Pulssignal ausschaut. Es muss
ja nur das Pulsmaximum vorhanden sein.

Man müsste ja nur etwas bauen können, was einem ADC jeweils den lezten
Spitzenwert liefert, und ein Signal dem uC, wenn der Spitzenwert
geändert hat, damit der neue eingelesen werden kann.

: Bearbeitet durch User
Autor: Hp M. (nachtmix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> Alles was nicht auf ein Isotop passt, kann doch sowiso verworfen werden?

Und wenn in der Probe, wie es für den radioktive Mineralien typisch ist,
mehrere Elemente und Isotope vorhanden sind, die alle mit
unterschiedlichen Energien vor sich hin strahlen?
https://de.wikipedia.org/wiki/Zerfallsreihe

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn 2 Pulse dich zusammen kommen kriegt man eine Signal mit anderer
Form und i.A. auch höherer Amplitude. In jedem Fall kriegt man statt der
2 Signale irgendwann nur einen erkannten Puls und der ist dann i.A.
größer. Auch vor dem Maximum des kleineren Pulses steigt das Signal
bereits an und kann sich so zum anderen Puls addieren. Die Zeit ist da
aber tatsächlich kürzer. Länger dauert es bis der erste Puls so weit
abgeklungen ist, das er unter der Fehlergrenze (die liegt meist deutlich
niedriger als die untere Schwelle) liegt.

Die besser Auswertung zeichnet die Form des Peaks auf, und kann so
erkennen, wenn die Form nicht stimmt, weil etwa 2 Pulse zusammen
vorliegen. Die Ereignisse kann man dann verwerfen, bzw. wenn die Pulse
schon weit auseinander liegen ggf. auch den Fehler korrigieren.
Allerdings wird da der Aufwand ggf. hoch, wenn man die Pulse sehr kurz
hat. Durch eine ggf. längere Pulsform braucht man ggf. die aufwändigere
Auswertung auch, wenn man die ganze Form per ADC abtastet.

Einfach nur digital auszeichnen und nach Maximalwerten suchen ist da
noch keine so gute Strategie. Die Information ist eher die Fläche des
Peaks und bei 2 Pulsen dicht zusammen will man nicht den Maximalwert der
Spannung, sondern die Größe der beiden Peaks die sich da überlagern. Man
muss auch berücksichtigen dass man zu einem großen Peak, an dem man
interessiert ist ggf. gar nicht so selten noch einen kleinen Peak hat,
der für sich alleine unter der Schwelle ist. Trotzdem kann der kleine
Puls schon die Amplitude für einige Zeit danach beeinflussen.

Autor: Johnny SGT (sgt_johnny)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> Einfach nur digital auszeichnen und nach Maximalwerten suchen ist da
> noch keine so gute Strategie. Die Information ist eher die Fläche des
> Peaks und bei 2 Pulsen dicht zusammen will man nicht den Maximalwert der
> Spannung, sondern die Größe der beiden Peaks die sich da überlagern. Man
> muss auch berücksichtigen dass man zu einem großen Peak, an dem man
> interessiert ist ggf. gar nicht so selten noch einen kleinen Peak hat,
> der für sich alleine unter der Schwelle ist. Trotzdem kann der kleine
> Puls schon die Amplitude für einige Zeit danach beeinflussen.

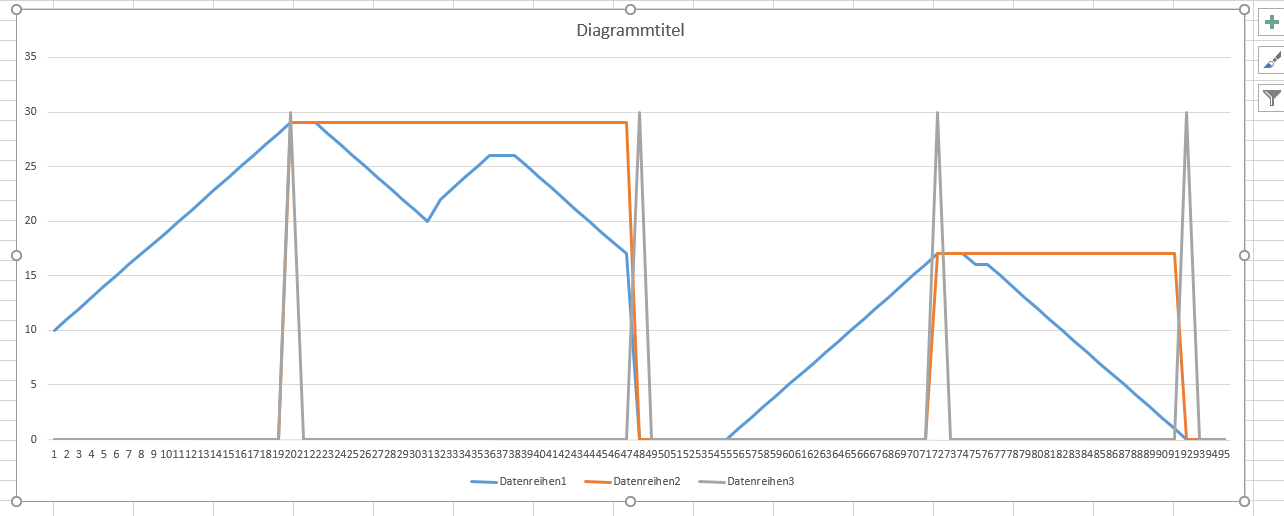

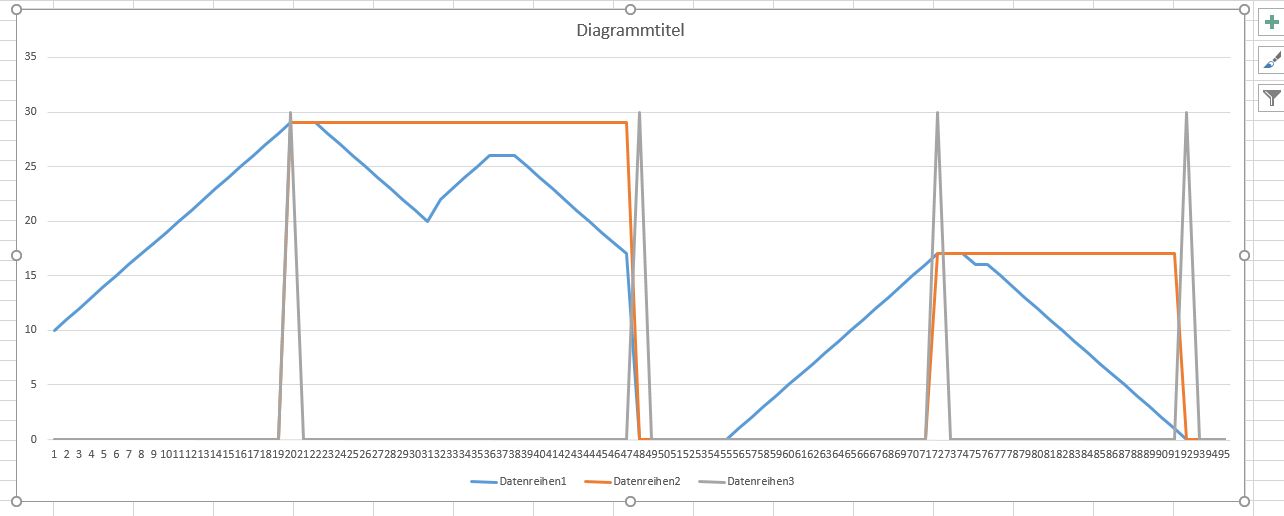

Anbei ein Bild, wie ich es meinte. Die blaue Linie ist das echte Signal
vom PMT, die Orange ist das Signal das den ADC erreicht, und die graue
ein Signal, welches angibt das entweder 0 ist, oder ein neuer Peak da
ist.


Schade, ich hoffte das eine weitgehend "analoge" Verarbeitung möglich
ist.
Wie haben die das den früher gemacht, als noch keine leistungsfährigen
Recheneinheiten verfügbar waren?

Gibt’s irgendwo Beispielcode wie man solche Signale/Pulsformen
verarbeiten kann?


Aktuell sieht es danach aus, das die "Soundkarten-Messung" mit der PRA
Software vermutlich das einfachste ist. Vermutlich währe ein Rasberry PI
mit Win10 am einfachsten.

: Bearbeitet durch User
Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johnny S. schrieb:
> Wie haben die das den früher gemacht, als noch keine leistungsfährigen
> Recheneinheiten verfügbar waren?

Es gibt/gab den sog. NIM-Standard, dessen Signalpegel sich an die
Ausgangssignale von Photomultipliern anlehnten, siehe z.B.:

https://de.wikipedia.org/wiki/Nuclear_Instrumentat...

Damals hat man dann wirklich schränkeweise Elektronik auf Basis von
NIM-Modulen zusammengestellt, um die Signale von ein paar
Photomultipliern auszuwerten. Die relevantesten Hersteller
entsprechender Module waren LeCroy, Ortec und Elscint. Da damals
üblicherweise auch die vollständigen Schaltpläne der Module mitgeliefert
wurden, sollte man diese auch heutzutage recht gut im Internet finden
können. Ein sehr wichtiges Stichwort ist hierbei "multi channel
analyzer", welches teilweise statt "puls height analyzer" verwendet
wird. Allerdings muss man da auch noch eine Unterscheidung zu
Geräten/Modulen machen, die entsprechenden Histogramme nicht nach
Pulshöhen, sondern nach Zeitabständen zwischen Pulsen auftragen.
Für solche Zeitkorrelatoren war Malvern Instruments der führenden
Anbieter.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
