Forum: Offtopic Nabendynamo und Kabel verwechseln?


Autor: Sebastian B. (sebastian_b183)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab mir in mein Rad einen Nabendynamo eingebaut und in der Anleitung
steht folgendes drin: "Verwechseln Sie beim Anschliessen die beiden
Kabel nicht, weil sonst die Leuchte nicht aufleuchtet."
Gemeint ist das Kabel was am Rahmen angeschlossen wird und das welches
an die Lampe kommt.
Was ich nicht verstehe: Warum ist es wichtig den Dynamo richtig herum
anzuschließen? Ich dachte da kommt Wechselspannung heraus?
Die Lampe die ich verwende hat sowieso + und - angeführt (LED) und ich
hab sie mal Rahmenanschluss -> Minus angeklemmt, leuchtet tadellos.

: Verschoben durch Moderator
Autor: hinz (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Sebastian B. schrieb:
> Warum ist es wichtig den Dynamo richtig herum
> anzuschließen?

Weil der einseitig eh schon mit dem Rahmen verbunden ist.

Autor: Peter II (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
eventuell ist ja das eine Kabel im Dynamo mit dem Gehäuse verbunden.

Autor: H-G S. (haenschen)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ich glaube wenn du den Dynamo kurzschliesst bremst er das Rad.

Ich hatte mal früher einen Spass-Dynamo gebaut und aus Versehen die
Ausgangsdrähte kurzgeschlossen. Das Ding liess sich kaum noch drehen so
brutal hat der gebremst.

Autor: Peter II (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
H-G S. schrieb:
> Ich glaube wenn du den Dynamo kurzschliesst bremst er das Rad.
>
> Ich hatte mal früher einen Spass-Dynamo gebaut und aus Versehen die
> Ausgangsdrähte kurzgeschlossen. Das Ding liess sich kaum noch drehen so
> brutal hat der gebremst.

nein das stimmt nicht. Dynamos sind mehr Stromquellen als
Spannungsquellen und dort ist der Kurzschlussfall normal. Es wird keine
Leistung abgegeben (Spannung = 0V damit auch Leistung 0W).

Wenn der Ausgang offen ist, dann wird die Spannung über eine Interne
Diode begrenzt (ist Pflicht, sonst wird die Spannung sehr stark
ansteigen) und damit hat man hohe Spannung und hohen Strom also eine
recht hohe Leistungsabgabe.

Autor: Erwin D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter II schrieb:
> nein das stimmt nicht. Dynamos sind mehr Stromquellen als
> Spannungsquellen und dort ist der Kurzschlussfall normal. Es wird keine
> Leistung abgegeben (Spannung = 0V damit auch Leistung 0W).

Wie das bei Naben-Dynamos ist, weiß ich nicht. Aber bei den
herkömmlichen, die an der Seite des Reifens mit einem Reibrad
angetrieben wurden, war die Bremswirkung schon enorm. Den konnte man
kaum von Hand drehen, wenn er kurzgeschlossen war. Und am Reifen war es
bei nassem Wetter normal, wenn er stehenblieb.

Autor: hinz (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Erwin D. schrieb:
> Wie das bei Naben-Dynamos ist, weiß ich nicht. Aber bei den
> herkömmlichen, die an der Seite des Reifens mit einem Reibrad
> angetrieben wurden, war die Bremswirkung schon enorm.

http://www.enhydralutris.de/Fahrrad/Beleuchtung/node16.html

Autor: V0A (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Peter II schrieb:
> Es wird keine
> Leistung abgegeben (Spannung = 0V damit auch Leistung 0W).

Nonsens! Die Leistung wird in diesem Fall als Wärme abgegeben, die im
Innenwiderstand des Dynamos, seiner Wicklung, entsteht.

Autor: Marek N. (bruderm)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
H-G S. schrieb:
> Ich glaube wenn du den Dynamo kurzschliesst bremst er das Rad.

Ne. Bei Nabendynamos sind die Leerlaufverluste tatsächlich größer, als
die Kurzschlussverluste.
Im Leerlauf jagt er mit der Spannung hoch, wenn nicht ne eine Fette
Diode die Leistung verbrät, so kommen auf jeden Fall die
Ummagnetisierungsverluste und die Eisensättigung ins Spiel. Im
Kurzschluss ist das Eisen praktisch feldfrei, es gibt nur die ohmschen
Verluste im Kupfer.
Mal na nach "Forumslader" und "Bikebox" suchen und sich mal die
Kennlinie von so einem Nabendynamo anschauen.

Autor: Mike J. (linuxmint_user)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Marek N. schrieb:
> Im
> Kurzschluss ist das Eisen praktisch feldfrei, es gibt nur die ohmschen
> Verluste im Kupfer.

Dort werden aber Magnete verbaut und deshalb müssen sich die Spulen
immer durch das Feld der Magnete bewegen.

Wenn du jetzt einen Kurzschluss verursachst, dann ist der
Leitungswiderstand extrem niedrig, die Spannung fast null und der
Induktionsstrom geht nach unendlich.

Einen kurzgeschlossenen Nabendynamo kannst du nur mit roher Gewalt
bewegen.
Man kann also eine billige, elektrische Bremse für das Fahrrad bauen
wenn man den Nabendynamo mit einem MosFET kurzschließen würde.
(Nabendynamo -> Gleichrichter -> MosFET + Kühlkörper)

Man erhält somit also eine verschleißfreie magnetische Bremse :-)

Autor: hinz (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Mike J. schrieb:
> Einen kurzgeschlossenen Nabendynamo kannst du nur mit roher Gewalt
> bewegen.

Ach wo, die meisten laufen im Kurzschluss sogar leichter als offen.

Autor: Peter II (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
V0A schrieb:
> Nonsens! Die Leistung wird in diesem Fall als Wärme abgegeben, die im
> Innenwiderstand des Dynamos, seiner Wicklung, entsteht.

eventuell erst mal Googlen bevor man Nonsens postet?

Autor: asdfg (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Peter II schrieb:
> V0A schrieb:
>> Nonsens! Die Leistung wird in diesem Fall als Wärme abgegeben, die im
>> Innenwiderstand des Dynamos, seiner Wicklung, entsteht.
>
> eventuell erst mal Googlen bevor man Nonsens postet?

Nein, nein. Das ist so schon korrekt.

Allerdings ist die Leistung wegen der kleinen sich einstellenden
Spannung extrem gering.

asdfg

Autor: SE (Gast)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Sebastian B. schrieb:
> Was ich nicht verstehe: Warum ist es wichtig den Dynamo richtig herum
> anzuschließen? Ich dachte da kommt Wechselspannung heraus?

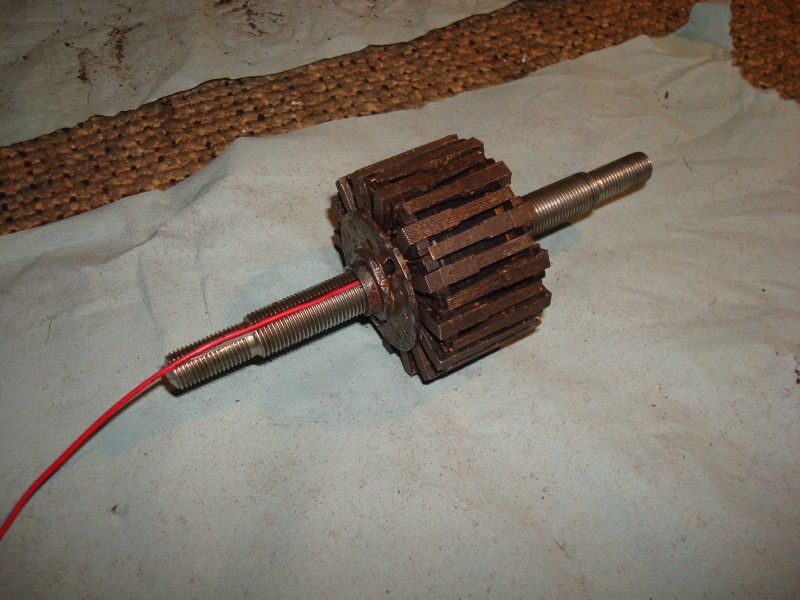

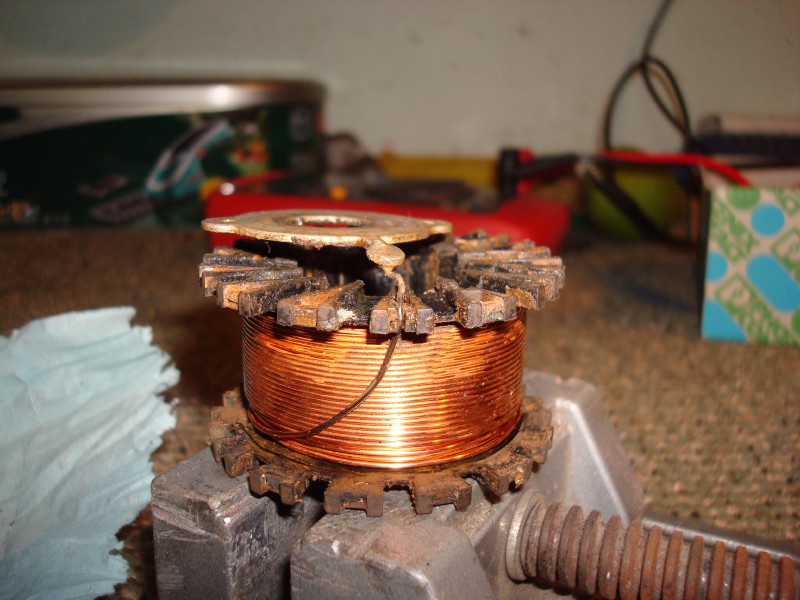

Die Spule ist einmal mit der Achse verbunden und der zweite Anschluss
wird direkt rausgeführt.
Am äußeren Anschluss kommen beide Drähte auf einen Stecker.

Der Zweidraht-Anschluss ist nötig, da die Übergangswiderstände von
Dynamo -> Achse -> Gabel -> Lenk-Lager zu groß sind.

Autor: Matthias L. (limbachnet)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter II schrieb:
> Wenn der Ausgang offen ist, dann wird die Spannung über eine Interne
> Diode begrenzt (ist Pflicht, sonst wird die Spannung sehr stark
> ansteigen) und damit hat man hohe Spannung und hohen Strom also eine
> recht hohe Leistungsabgabe.

Bei einigen Nabendynamos gibt's diese Dioden offenbar nicht. Mein
stinknormaler Shimano-Dynamo aus der 30€-Klasse erreicht bei flotter
Abwärtsfahrt problemlos 40V Leerlaufspannung. Und ich habe d nichts
modifiziert oder mit extern angelegter Überspannung weggebrannt oder
dergleichen.

Die schon etwas älteren Dynamo-Modelle in der oben verlinkten
Fahrrad-Beleuchtungs-Bibel untersucht wurden, haben überwiegend auch
keine Begrenzer-Dioden...

Autor: Mike J. (linuxmint_user)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hinz schrieb:
> Ach wo, die meisten laufen im Kurzschluss sogar leichter als offen.

Redest du nur oder hast du das auch mal real probiert?

Meinen hatte ich ein mal offen, mit einer Glühbirne und dann noch mal im
Kurzschluss verwendet.

Offen -> nahezu kein Kraftaufwand
mit Glühbirne -> etwas erhöhter Kraftaufwand
kurzgeschlossen -> es war echt mühselig ihn überhaupt zu bewegen

Die rein gesteckte Energie kann nur in Form von Wärme in der Spule
umgewandelt werden.

Autor: John D. (drake)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike J. schrieb:
>
> Offen -> nahezu kein Kraftaufwand
> mit Glühbirne -> etwas erhöhter Kraftaufwand
> kurzgeschlossen -> es war echt mühselig ihn überhaupt zu bewegen

Wie schon mehrfach geschrieben: so ein Verhalten ist unüblich. Welcher
Nabendynamo-Typ war das?

Autor: Harald W. (wilhelms)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
H-G S. schrieb:

> Ich glaube wenn du den Dynamo kurzschliesst bremst er das Rad.
>
> Ich hatte mal früher einen Spass-Dynamo gebaut und aus Versehen die
> Ausgangsdrähte kurzgeschlossen. Das Ding liess sich kaum noch drehen so
> brutal hat der gebremst.

...und viele andere schrieben ähnlich falsches.

In diesem Fall ist aber die sog. Fahrradbeleuchtungsbibel von
Olaf Schultz die Referenz. Kein anderer hat sich ähnlich
gründlich mit Fahrraddynomos  beschäftigt:
http://www.enhydralutris.de/Fahrrad/Beleuchtung/node4.html

Autor: Dieter W. (dds5)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit dem Drehmoment bei Kurzschluss ist offenbar extrem vom Modell
abhängig.

Beim von mir gefahrenen SON28" (BJ 1994, 68000km) nimmt laut Tabelle von
enhydralutis das Drehmoment im Kurzschlussfall bei 10km/h um den Faktor
6 und bei 20km/h noch um ca. Faktor 2,3 zu.

Erst bei über 100km/h nimmt das Drehmoment bei Kurzschluss ab.

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es für Nabendynamos und ähnliche Stromerzeuger ein gutes Modell für
LTSpice?

Das einfache Ersatzschaltbild besteht ja aus einer idealen
Spannungsquelle mit dem Innenwiderstand in Reihe. Damit kann man durch
Messen der Leerlaufspannung und des Kurzschlußstroms einen Wert für den
Innenwiderstand ermitteln, durch Bestimmung der maximalen
Leistungsabgabe ebenfalls. Die beiden Werte werden aber deutlich
unterschiedlich sein.

Wie passt man das Modell besser an die tatsächliche Kennlinie an?

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Christoph K. schrieb:
> Gibt es für Nabendynamos und ähnliche Stromerzeuger ein gutes Modell für
> LTSpice?

Ja hier [1].

[1]
http://www.mb.eah-jena.de/page/de/fachgebiete/mech...

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo genau? Es gibt einen Versuch Nr.4 zu Gleichstromgenerator/-motor und
unten einen "Abschlussbeleg Nabendynamo - Der Abgabetermin ist der
31.08.2016" natürlich ohne Lösungsvorschläge.
Das Ersatzschaltbild des Gleichstrommotors enthält nur eine zusätzliche
Induktivität.

Autor: K. L. (trollen) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias L. schrieb:
> Bei einigen Nabendynamos gibt's diese Dioden offenbar nicht. Mein
> stinknormaler Shimano-Dynamo aus der 30€-Klasse erreicht bei flotter
> Abwärtsfahrt problemlos 40V Leerlaufspannung.

Liegt wohl daran, dass die Dioden üblicherweise ins Frontlicht eingebaut
sind.

Autor: Michael X. (Firma: vyuxc) (der-michl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias L. schrieb:
> Peter II schrieb:
>> Wenn der Ausgang offen ist, dann wird die Spannung über eine Interne
>> Diode begrenzt (ist Pflicht, sonst wird die Spannung sehr stark
>> ansteigen) und damit hat man hohe Spannung und hohen Strom also eine
>> recht hohe Leistungsabgabe.
>
> Bei einigen Nabendynamos gibt's diese Dioden offenbar nicht. Mein
> stinknormaler Shimano-Dynamo aus der 30€-Klasse erreicht bei flotter
> Abwärtsfahrt problemlos 40V Leerlaufspannung. Und ich habe d nichts
> modifiziert oder mit extern angelegter Überspannung weggebrannt oder
> dergleichen.

Der Novatec-Nabendynamo war bisher der einzigste mit eingebauter
Spannungsbegrenzung. Bei Seitenläufern sind sie z.B. bei AXA drin.

Die Story mit dem Kurzschließen galt für den ersten Shimano HB-NX10,
wenn überhaupt. Die Macher der Gebetsmühle haben durchaus ihren Spin.

Autor: Sebastian B. (sebastian_b183)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ui da hab ich ja ne ganz schöne Diskussion losgetreten :D

Interessant bei dem Dynamo ist, dass wohl der Massekontakt am Rahmen
eher nicht besteht (wenn dann sehr hochohmig), da das Rad ja lackiert
ist. Jedenfalls sind Vorder- und Rücklampe mit 2 Kabeln angeschlossen...
Müsste ich mal messen ob da ein Kontakt besteht...

Mein Dynamo (Shimano DH-3N31-QR) hat wohl auch keine Diode eingebaut, da
in der Anleitung explizit steht, dass er so nicht StVO Zugelassen ist
und man das braucht.
Ich schätze mal die Diode wird weggelassen, da sonst immer Energie
verbraten wird, wenn das Licht nicht eingeschalten ist.

: Bearbeitet durch User
Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Christoph K. schrieb:
> Gibt es für Nabendynamos und ähnliche Stromerzeuger ein gutes Modell für
> LTSpice?

Ich habe mal eine kleine Rechnung mit einem realen Dynamo in LT-Spice
durchgeführt.

Interessant sind die weiter oben angesprochenen Drehmomente. Tatsächlich
unterscheiden sie sich im Kurzschluss- und Leerlauffall kaum.

Simulationsergebnis Leerlauf
Versuchsgeschwindigkeit:  15 km/h
Leerlaufspannung : 20 V
Drehmoment: 0.092 Nm

Simulationsergebnis Kurzschluss
Versuchsgeschwindigkeit:  15 km/h
Drehmoment: 0.105 Nm

Im Anhang die Berechnung der Parameter für die Simulation bzw. das
LT-Spice Modell.

Autor: U. B. (pasewalker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph Kessler (db1uq) schrieb:
> Das einfache Ersatzschaltbild besteht ja aus einer idealen
> Spannungsquelle mit dem Innenwiderstand in Reihe.

Will man den Last- bzw. Kurzschlussfall berechnen, muss man die
Aufteilung der (Reihen-)Impedanz (R + jωL) kennen.

Der induktive Anteil hängt natürlich von Drehzahl/Polpaarzahl des
Dynamos ab.

Soll der Leerlauffall betrachtet werden, muss man die Eisenverluste
kennen, die ebenfalls von der Frequenz abhängen.

Autor: Matthias L. (limbachnet)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Dieter W. schrieb:
> Beim von mir gefahrenen SON28" (BJ 1994, 68000km) nimmt laut Tabelle von
> enhydralutis das Drehmoment im Kurzschlussfall bei 10km/h um den Faktor
> 6 und bei 20km/h noch um ca. Faktor 2,3 zu.
>
> Erst bei über 100km/h nimmt das Drehmoment bei Kurzschluss ab.

Wo steht denn bei Olaf Scholz irgendwas zu den Drehmomenten im
Kurzschlussfall? Vielleicht habe ich ja Tomaten auf den Augen, aber ich
finde da nix.

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
U. B. schrieb:
> Will man den Last- bzw. Kurzschlussfall berechnen, muss man die
> Aufteilung der (Reihen-)Impedanz (R + jωL) kennen.
>
> Der induktive Anteil hängt natürlich von Drehzahl/Polpaarzahl des
> Dynamos ab.
>
> Soll der Leerlauffall betrachtet werden, muss man die Eisenverluste
> kennen, die ebenfalls von der Frequenz abhängen.

Das steckt in meinem Modell alles drin :-)

Autor: U. B. (pasewalker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Erst bei über 100km/h nimmt das Drehmoment bei Kurzschluss ab.

1.) Solch eine Geschwindigkeit wird man, zumindest bergauf,
    selten erreichen.

2.) Bei Nabendynamos sollte man zweckmässig die Drehzahl angeben!

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
U. B. schrieb:
> 2.) Bei Nabendynamos sollte man zweckmässig die Drehzahl angeben!

Volle Zustimmung! Sonst bleibt immer das Problem des Raddurchmessers.
Zusätzlich variiert noch die Polzahl der Dynamos. Eine echt unabhängige
Größe ist die Winkelgeschwindigkeit normiert auf die Polzahl EINS.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
