Hallo Allerseits,

vielleicht können sich die älteren Semester hier noch an ein
EPROM-Programmiergerät für den game-Port des Apple II erinnern, der in
der Zeitschrift MC in den 80-ern beschrieben wurde?
Das aufgebaute Gerät ist noch vorhanden, Originalunterlagen sind aber
nicht mehr auffindbar, evtl. auch bei diveresn Umzügen abhanden
gekommen. Hier gibt es einen Scan des damaligen Artikels (nicht von
mir):

http://www.appleii-box.de/H049_AppleIIepromProgrammer.htm

Soweit ich mich erinnern kann, gab es einige Jahre später eine Anpassung
für MS-DOS (Turbo Pascal?) und den Anschluss an den Parallel-Port des
PC. Ich überlege mir, das Ding am Raspberry in irgendeiner Form zum
Laufen zu bringen.

Ist Jemand in der Lage mir zu sagen, in welchem Heft der MC das gewesen
sein könnte oder könnte mir mit einer Kopie (elektronisch, Scan)
aushelfen? Mit der Heftnummer/Seitenzahl könnte ich es mal in der
Uni-Bibliothek probieren...

Als Alternativ überlege ich mir, fürs Revival der alten
uProzessor-Boards diesen
Ebay-Artikel Nr. 222185169114
Programmierer TOP853 aus China anzuschaffen. Kann Jemand etwas dazu
sagen?

Vielen Dank
Hermann-Josef

Autor: --- (Gast)
Datum:

Bewertung
-7 lesenswert
nicht lesenswert
Jede Zeitschrift hat ein Jahresinhaltsverzeichnis.
Vorzugsweise im Januarheft.

Also sei mal nicht so faul.

Oder lass den alten Schnarpel in der Kiste liegen.

Autor: Hermann-Josef M. (hermann-josef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja klar, ich vergass zu erwähnen, dass ich die Zeitschrift nicht
besitze, nur Kopien einzelner Artikel (oder eben auch nicht mehr).

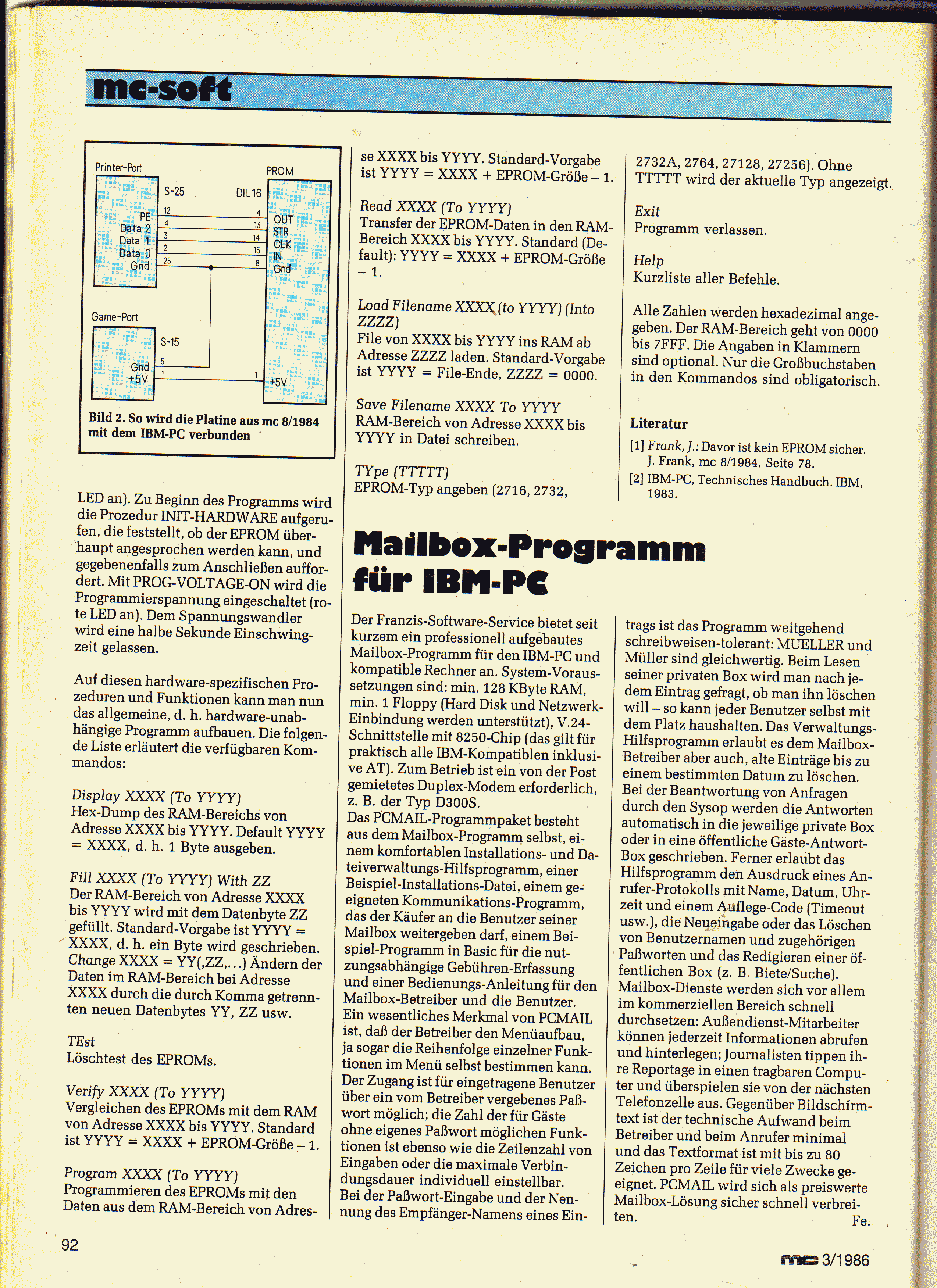

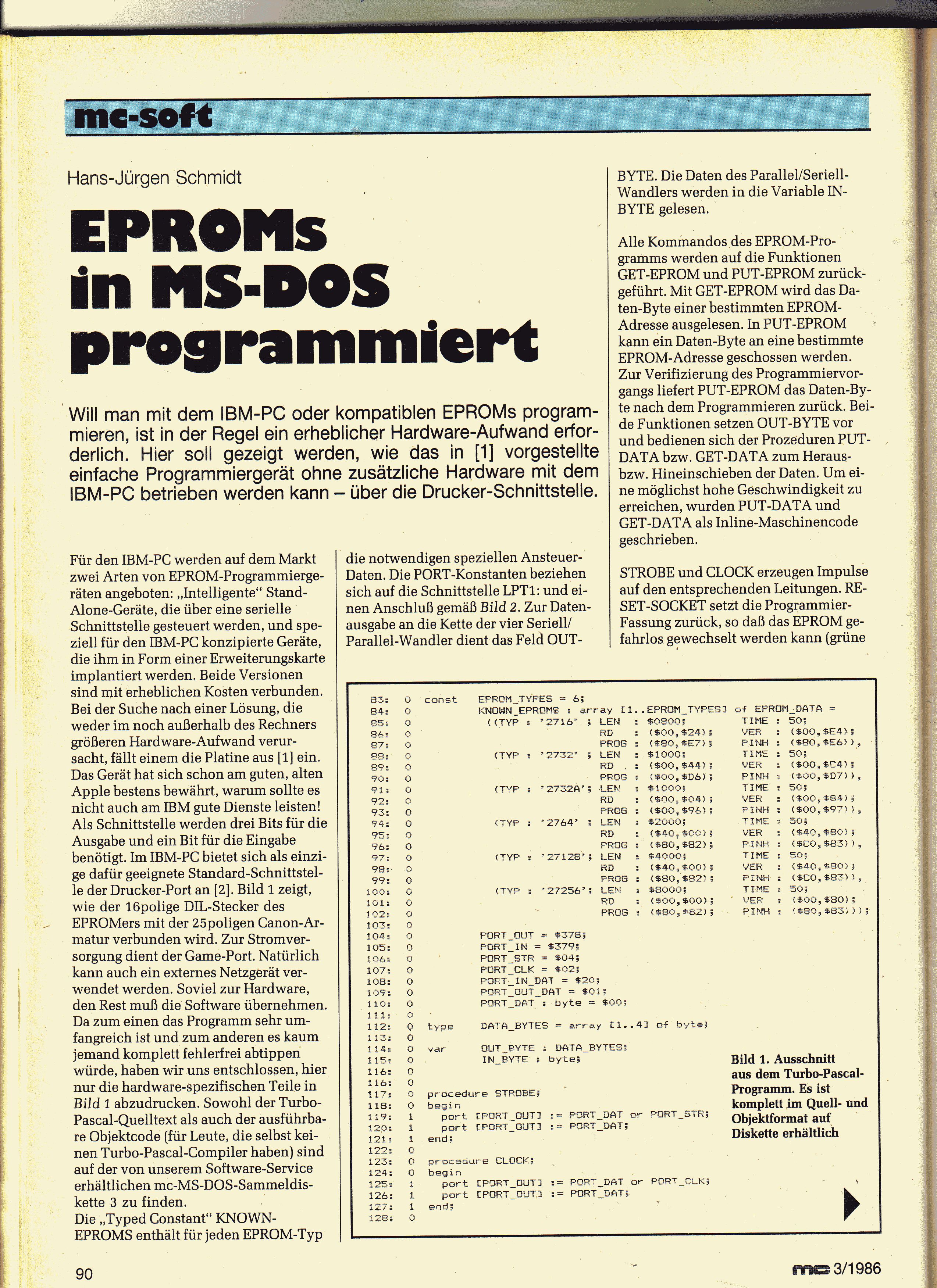

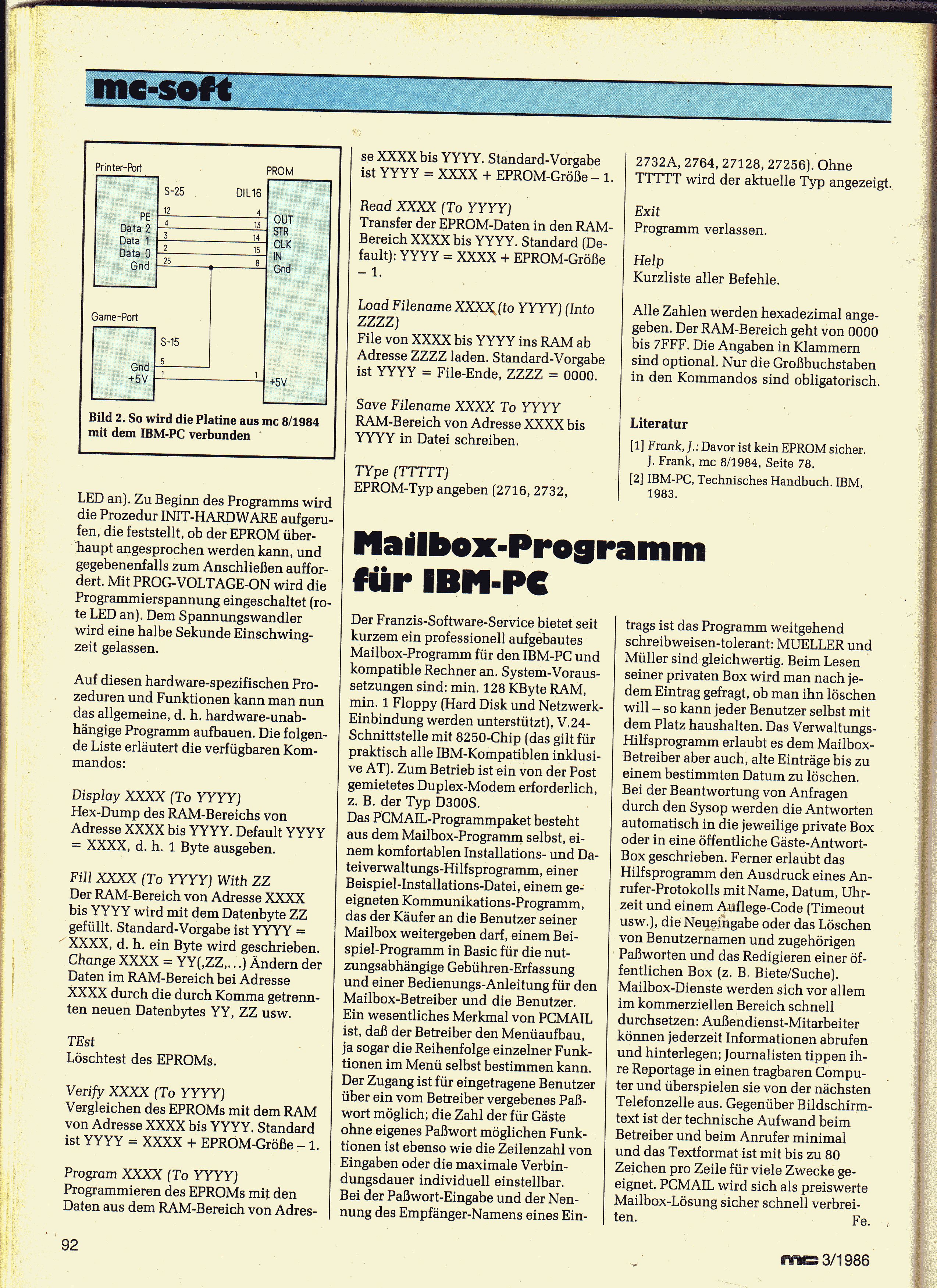

Mittlerweile weiss ich auch, wann der Artikel erschien, MC 3/1986.
Software soll sich auf Diskette befinden, inkl. Quellcode. Also zu früh
mit dem Suchen aufgehört...

Weitersuchen oder alles als alten Gammel abhaken.

Gute Nacht.

Autor: Günter Lenz (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Hermann-Josef M. schrieb:
> Ich überlege mir, das Ding am Raspberry in irgendeiner Form zum
> Laufen zu bringen.

Der Raspberry hat aber kein Parallelport.

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Ich bin eigentlich immer für olle Kamellen zu haben, aber ich frage mich
krampfhaft, wozu Du heute noch einen EPROM-Brenner brauchst.
Meine letzte Platinenentwicklung mit EEPROMs war eine Gameboy-Cartridge
um die Jahrtausendwende.

Die von Dir verlinkte Doku ist doch schon recht umfangreich.
Wenn Du Dir die Schaltung anschaust (oder auch nur mal ein 27Cxx
Datenblatt liest), ist die notwendige Logik/Brennspannungserzeugung wohl
schneller zusammengelötet als die Baugruppe adaptiert.
Das Teil ist ja nur so irre aufwändig, weil es seriell/parallel-Wandlung
der Address-/Daten-Leitungen durchführt.
Was die Anzahl verfügbarer IO-Leitungen angeht, scheint die Himbeere dem
Apfel überlegen zu sein. ;)


Vielleicht kann ich Dich für die drei UV-Löschgeräte interessieren, die
hier irgendwo im Labor rumkreisen - würde Deinen Entwicklungszyklus
verkürzen. ;)

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Das Prinzip des alten Brenners wird dem hier recht ähnlich sein:
http://www.qsl.net/iz7ath/web/home_eng.htm
Den kann man sich schnell mal nachbauen und am Parallelport (du wirst ja
keinen Apple mehr haben) oder am RPi per GPIO betreiben. Das Prinzip ist
simpel und wenn man sich ein entsprechenden Jumperfeld baut, kann man
damit 2716-272001 EPROMs brennen.
Löschlampe hast du ja hoffentlich noch.
Die Software des OM läuft allerdings nicht unter Windows > 98SE, selber
schreiben ist also angesagt.

Marcus H. schrieb:
> wozu Du heute noch einen EPROM-Brenner brauchst

Gerade heutzutage werden die Dinger wieder interessant, weil viel alte
EPROMs ihren Inhalt verlieren, aber noch gebraucht werden.

: Bearbeitet durch User
Autor: Rufus Τ. F. (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Günter Lenz schrieb:
> Der Raspberry hat aber kein Parallelport.

Das ist nun wirklich gar kein Problem, der Raspberry hat etliche
I/O-Leitungen, mit denen ein Parallelport innerhalb kürzester Zeit
nachgebildet werden kann.

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beim Link auf den Eprommer ist was schiefgegangen, hier isser:
http://www.qsl.net/iz7ath/web/02_brew/17_eprom/english/pag01_eng.htm

Autor: Leo C. (rapid)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hermann-Josef M. schrieb:
> Mittlerweile weiss ich auch, wann der Artikel erschien, MC 3/1986.

Wenn Du noch Interesse hast, melde Dich bei mir. Ich kann Dir den
Artikel gerne einscannen.

> Software soll sich auf Diskette befinden, inkl. Quellcode.

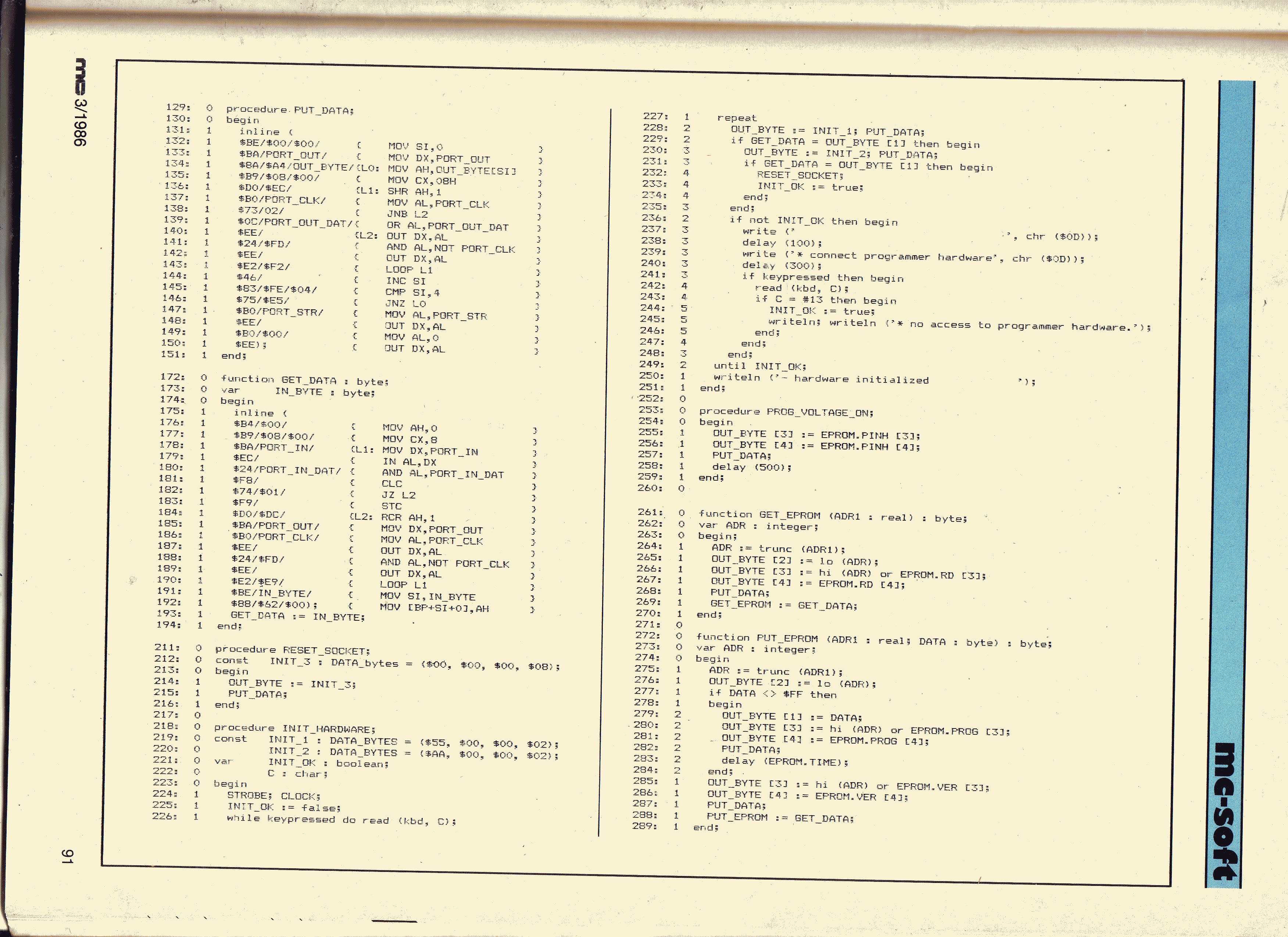

Teile des Programms sind im Artikel abgedruckt.

Autor: Joachim B. (jar)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hermann-Josef M. schrieb:
> Weitersuchen oder alles als alten Gammel abhaken.

ehrlich, ich würde mir bei Betrachtung meiner (Restlebns)Zeit eher einen
neuen Prommer holen als das Gebastel, PC Isa, Atari, apple Prommer aus
der Zeit wiederbeleben, hier liegen auch noch Prommer, für Eprom und GAL
rum und UV Löschgeräte.

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias S. schrieb:
> Marcus H. schrieb:
>> wozu Du heute noch einen EPROM-Brenner brauchst
>
> Gerade heutzutage werden die Dinger wieder interessant, weil viel alte
> EPROMs ihren Inhalt verlieren, aber noch gebraucht werden.

Danke für den Hinweis. Im kommerziellen Umfeld ganz klar.
Wir bauen ja auch elektronische Steuerungen für Anlagen aus den 1980er
Jahren nach, weil die Elektronik kaputt ist und die blöde Mechanik
unverwüstlich ist. ;)

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Apple Prommer hatte ich damals auch gebaut, der lief prima, konnte
aber nur ganz wenige EPROMs unterstützen.

Als Arcade-Technik-Reparazzi habe ich mir mittlerweile einen ganzen Zoo
an Programmern zugelegt, um damit von 2704 bis 27C322 und bipolare PROMs
programmieren zu können.

Von 2716 bis 27C322 und BROM können die hier alles (Parallelport):

http://www.wolfgangrobel.de/programmer/dataiocw.htm
http://www.wolfgangrobel.de/programmer/hiloall11.htm

Wenn man 2704/2708 will, dann muss man weiter zurück (RS-232):

http://www.wolfgangrobel.de/programmer/dataio29b.htm
http://www.wolfgangrobel.de/programmer/dataio22.htm

Und ab 2732 bis ganz modern nehme ich diesen hier (USB, dafür keine
BPROMs...)

http://www.wolfgangrobel.de/programmer/superpro.htm

Alte Programmer mit C64 oder Apple 2c Anschluss nehme ich grundsätzlich
nicht, weil die Datenübertragung zum PC absolut inkompatibel ist...

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Wolfgang R. schrieb:
> ... Arcade-Technik-Reparazzi ...

Geniale Berufsbeschreibung.

Gibt es da schon einen Bätschelor-Studiengang zu?

Lernt man dort auch, was ein "BPROM" ist?

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Marcus H. schrieb:
> Lernt man dort auch, was ein "BPROM" ist?

Auch ohne Junggesellen Abschluss - das sind sogen. PROMs - 'bipolar
programmable...'
Konnte man meistens nur einmal brennen und das sollte dann auch stimmen,
sonst Tonne :-P

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias, Wolfgang, nun bin ich auch vom Schlauch runtergestiegen.
Ich konnte das "bipolar" nicht zuordnen. Danke für den
Geschichtsunterricht.

Wolfgang - hast Du ein paar Signetics 25120 übrig?
Brauche ich in einem schnellen Erfassungssystem für unwichtige
Messdaten. ;)

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja Mann, die hab ich auch schon versucht zu bekommen... ist wie
Goldstaub.

Aber wenn Du mir einen Rohling schickst, dann kann ich ihn sicher
programmieren.

;-)

BPROM Rohlinge vieler Art und EPROMs von 2704 bis 27C322 hab ich
allerdings tatsächlich genügend da... Falls mal wer was programmiert
benötigt.

Ich suche noch einen Programmer für 1702A...

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wolfgang R. schrieb:
> Ich suche noch einen Programmer für 1702A...
Sauber gekontert. ;)

Google 1702A -> wär das nix?
http://tronola.com/html/1702a_prom_programmer.html

Das ist mal ein Brenner, der seinem Namen gerecht wird:
+47V/450mA Brennspannungsversorgung, krass.

: Bearbeitet durch User
Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Boah... dual-LPT... Ich bin schon froh, einen Laptop mit einer LPT
Schnittstelle zu haben...

Aber den Bauplan kannte ich noch nicht! Danke!

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wolfgang R. schrieb:
> Boah... dual-LPT... Ich bin schon froh, einen Laptop mit einer LPT
> Schnittstelle zu haben...
>
> Aber den Bauplan kannte ich noch nicht! Danke!
Bitte, gerne.

Der vom TO verlinkte
http://www.appleii-box.de/H049_AppleIIepromProgrammer.htm
zeigt ja, wie's mit einer LPT ginge. grusel

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey, das Schieberegistergrab könnte man auch über Rs-232 füttern...

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für den Atari ST hatte ich auch einen Parallelport-Programmer mit vielen
4094 Schieberegistern. Das war damals die gängige Schaltung.
Es gab später noch ein Linux-Programm für den PC, um diesen Programmer
anzusteuern.

Autor: Hermann-Josef M. (hermann-josef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Danke für die zahlreichen Beiträge und Links. Gruselig oder nicht,
andernorts wird das als Port-Expander verkauft.

@ Leo C.: Ja, an einem Scan des Artikels wäre ich interessiert

Die Motivation den alten "Gammel" nochmals rauszuholen, ist, dass ich
etwas von dem alten Zeugs (NDR-Computer bzw. 8080-basierender Computer)
wiederbeleben möchte.

Autor: Murmelchen (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Hermann-Josef,

ich kann zwar nicht mit der Angabe der Heftausgabe dienen, aber bei dem
EPROM-Brenner dürfte es sich wohl um die Entwicklung von Peter Seng
handeln.

Der folgende Verweis führt zu einer Archivseite mit allen Unterlagen
nebst Software für die MSDOS-Version des Brenners. Allerdings enthalten
die Handbücher nur den Schalt- und Bestückungsplan, nicht aber das
Platinenlayout. Dieses wurde wohl nur in der MC veröffentlicht.

http://archive2005.seng.de/mp.html

Ich besitze selbst noch so ein Teil, welches es auch immer noch tut. Für
den Betrieb ist aber auch ein entsprechend langsamer Rechner aus der
Zeit nötig. Da ich die Platine damals selbst gefertigt habe, müsste sich
bei mir eigentlich auch noch irgendwo die Layoutvorlage finden lassen.
Bei Bedarf kann ich jedenfalls mal nachschauen.


Mit besten Grüßen

Murmelchen

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Geht mein Wandkalender falsch? Haben wir wirklich 2016?
Ist hier Zombietreffen?

Das 29,80DM Kaufheft zum NDR-Klein-Computer war in meiner düsteren
vor-Internet-Schulzeit eine wichtige Ideen- und Datenblattsammlung.
Steht jetzt noch im Nebenraum - im selben Regalfach wie das Atari ST
Profibuch.

Und Wolfgang bekommt einen Bonuspunkt für den RS232-Ansatz.
Damit kommen wir auch gleich günstig an eine negative
Versorgungsspannung. ;)

Autor: Hermann-Josef M. (hermann-josef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Murmelchen,

Danke für den Link, den ich mal in meine Sammlung aufnehme.

Die Programmer sind allerdings nicht identisch, aber vom Konzept
teilweise ähnlich (Schieberegister, Spannungserzeugung). Der für den
Apple II konnte z.B. 27512 nicht programmieren (27256 vermutlich auch
nicht) und enthielt auch kein GAL16V8.

Nachbauen wollte ich den nicht, ich habe ihn ja schon ;)

Gruß
Hermann-Josef

Autor: Günter Lenz (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe hier was gefunden.
Aber am Raspberry wirst du das Pascal-Programm wohl
nich nutzen können, da mußt du dann was neues programmieren,
vielleicht mit Python.

Autor: Matthias S. (Firma: matzetronics) (mschoeldgen)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Marcus H. schrieb:
> Geht mein Wandkalender falsch? Haben wir wirklich 2016?
> Ist hier Zombietreffen?

Im Gegenteil. Ich vermute, solange noch Geräte mit EPROMs im Einsatz
sind, das sich die Nachfrage nach EPROM Brennern wellenartig hoch- und
runterbewegt. Immerhin wissen wir jetzt 20 Jahre später, das man die
Dinger doch nicht mit irgendwelchen superschnellen Algorithmen hätte
brennen sollen, sondern stur und langsam - die so gebrannten halten
nämlich am längsten die Daten.

: Bearbeitet durch User
Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias S. schrieb:
> Marcus H. schrieb:
>> Geht mein Wandkalender falsch? Haben wir wirklich 2016?
>> Ist hier Zombietreffen?
>
> Im Gegenteil....

Da hätte ich wohl noch in ein Emoticon investieren sollen. :(
Ich habe mich an unseren Computerstammtisch in den späten 1980ern
zurückversetzt gefühlt, als neben den EPROMs noch Namen wie Apple II,
NDR-Computer und Atari ST etc. im Raum standen.

Die Beschaffungsproblematik bei Elektronikbaugruppen hatte ich schon
angesprochen.
Hier im Thread reden wir im Moment von der Nachbeschaffung einzelner
Bausteine.
Wenn diese nicht mehr möglich ist und der Zeitwert es zulässt (z.B.
Industrieroboter aus den 1980ern), dann sind teilweise sogar
Nachentwicklungen sinnvoll. Wie ich oben geschrieben habe, ist das ein
Feld in dem ich mich auch bewege.
Richtig interessant wird es, wenn sich für die Anlage die
Zulassungsvoraussetzungen (z.B. SIL Anforderung) geändert hat. In diesem
Fall muss die Nachentwicklung ggf. ein Zulassungsverfahren durchlaufen.

Insgesamt betrachtet, werden aus meiner Sicht aktuelle Anlagen nicht
mehr diese langen Lebensdauer erreichen, genau weil die
Ersatzbeschaffung immer aufwändiger wird. Ob ich mit der Vermutung recht
habe schaue ich mir an, wenn ich irgendwann in Pflege sitze...

: Bearbeitet durch User
Autor: Andreas R. (daybyter)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://forum.classic-computing.de

Dort könnte man Hilfe finden.

Autor: Hermann-Josef M. (hermann-josef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Vielen Dank an Leo und auch Günter Lenz für das Bereitstellen der Scans
(hier oder via PM). Ich denke, damit bin ich erst mal "ausgesteuert".

Auf das Forum http://forum.classic-computing.de bin ich heute morgen
auch gestossen, das wäre dann die nächste Möglichkeit gewesen.

@Günter Lenz: Pascal auf dem Raspberry? Gab es da nicht etwas, was
Lazarus hiess? Anyhow, Python und C/C++ sind meine Freunde, zur Not auch
gemischter Einsatz. Wollte die 6502 bzw. 8086-Assembler-Inlines nicht
nach ARM portieren.

Danke and alle
Hermann-Josef

Autor: Leo C. (rapid)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hermann-Josef M. schrieb:
> @Günter Lenz: Pascal auf dem Raspberry? Gab es da nicht etwas, was

Natürlich.
Z.B. http://www.freepascal.org/

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Matthieu Benoit kann man in dem Zusammenhang nicht oft genug nennen:
http://matthieu.benoit.free.fr/
er sammelt alles zu Eprommern und ähnlichem

: Bearbeitet durch User
Autor: Poster (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wozu brauch man beim EPROM brennen eine Software?
Meine ersten hatte ich mit einer Handvoll Schaltern an den Adress- und
Datenleitungen sowie einen Taster am Brenneingang gebrannt.
Bei kurzen Programmen ging das gut :)
Nur das serielle reinklimpern in GALs ist meist durch verzählen
schiefgegangen.

Autor: Hermann-Josef M. (hermann-josef)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja genau, meine PDP 8/E musste ich während der Diplomarbeit auch so
starten, bevor sie die ersten Lochstreifen für die Datenerfassung am
Spektrometer einlesen konnte ;)

Nee, Spass beiseite, die Monitorsoftware meines 8080-Systems (als
Schüler aufgebaut) wurde mit Schiebeschaltern eingegeben (HOLD), über
Wochen debuggt und weiterentwickelt und am Ende dann in ein EPROM 2708
geblasen. Wie gut, dass es in der Zeit nie einen Stromausfall gegeben
hat. Aber dahin wollte ich nicht mehr zurückkehren.

Hermann-Josef

Autor: Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Poster schrieb:
> Wozu brauch man beim EPROM brennen eine Software?

Beim 27C322 lebst Du nicht mehr lange genug für eine Programmierung.
Allerdings kannst Du Dir dann auch das Löschgerät sparen... ;-)

Da es bald jedes ROM als Download im Internet gibt, finde ich Programmer
mit PC-verträglichen Schnittstellen sehr hilfreich. Dann kann man die
Daten auch mal per USB-Stick hin und her schaufeln.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
