Alte blaue LED

Die Erfindung ist ungefähr 20 Jahre her:
http://www.spektrum.de/news/nobelpreis-fuer-physik-2014-fuer-blaue-leds/1311659

Mit freundlichen Grüßen
Thorsten Ostermann

Vielleicht hilft das bei der Suche nach einer SiC-LED.

http://ledmuseum.candlepower.us/ledsic.htm

Lite-On LTL 353BK
https://4donline.ihs.com/images/VipMasterIC/IC/LITE/LITED004/LITED004-7-77.pdf?hkey=EF798316E3902B6ED9A73243A3159BB0

>soweit ich informiert bin, gab es vor 20 Jahren noch keine blauen LED's.

Du bist vermutlich zu jung, um das zu wissen, aber blaue LEDs gab es
bereits vor mehr als dreißig Jahren aus Siliziumkarbid, genau das sucht
Helge nämlich.

Artikel aus der Elektror von 1982:

http://www.schaltungen.at/publishedFiles/599EB8683B08713BE742B9513787393C/825xx-11BlaueLEDsGrundlagen.pdf?t=1475257694099

Soweit ich mich erinnere, haben sich diese SiC-LEDs nicht wirklich
durchgesetzt. Ich kann mich auch nicht erinnern, dass sowas jemals in
Standardgeräten wie z.B. Radios verbaut war. Ich denke, der verbeitete
Einsatz von blauen LEDs kam erst mit den Galliumnitrid-Typen.

Thorsten O. schrieb:
> Die Erfindung ist ungefähr 20 Jahre her

waren die nicht schon im Golf 2 vor ~30 Jahren drin (Fernlichtanzeige)

A. B. schrieb:
> Thorsten O. schrieb:
>> Die Erfindung ist ungefähr 20 Jahre her
>
> waren die nicht schon im Golf 2 vor ~30 Jahren drin (Fernlichtanzeige)

Nee,

Beim 2er Golf (mein erstes KFZ) waren zwar fast nur LEDs als
Signalleuchten im Cockpit verbaut - aber die Blaue LED war keine
wirkliche LED sondern ein blau angemaltes Glühlämpchen in LEd Form. Wie
von Werner beschrieben...

Ich habe noch meine "Allererste" blaue LED.
Gehütet wie ein "Schatz", weil die damals für mich völlig unbekannt und
vor allem schweineteuer war (Im Elektronikladen mit 6 DM Faktor 30 im
Vergleich zu den Standardfarben) Wollte die aber unbedingt haben.

Muss irgendwann zwischen 90 & 94 gewesen sein... (Gefühlt eher an 90 als
an 94. Kann aber nur definitiv sagen das ich das es keinesfalls nach 94
war...)
KÖNNTE also tatsächlich SiC sein, vielleicht aber auch schon GaN...

Gruß
Carsten

Andreas H. schrieb:
> Artikel aus der Elektror von 1982

Korreliert mit meiner Erinnerung, sie etwa um diese Zeit auf der
Leipziger Messe das erste Mal gesehen zu haben.

Nein, Muster haben sie leider nicht verteilt. ;-)

Hallo Helge,

inspiriert durch den Elektor-Artikel, der hier von Andreas H. verlinkt
wurde, habe ich mal meine erste, damals von Conrad angebotene 3-Farben
LED, rausgekramt und ans Netzgerät geklemmt. Die LED hat 4 Chips, davon
2 blaue. Diese beginnen bei ca. 2,4 V, vom grünlichen her ins blaue
wechselnd zu leuchten. Es handelt sich also offenbar um SiC. Vielleicht
weiss ja noch jemand hier, wann diese LED im Conrad Katalog angeboten
wurde (mit Regenbogenbild). Das muss so Anfang der 90iger gewesen sein.
Ich habe die LEDs damals lediglich mal auf dem Steckbrett in (fast)
allen Regenbogenfarben leuchten lassen, war eineseits faziniert davon,
andereseits war das blaue Licht dann doch nicht so das gelbe vom Ei und
ausserdem waren die Teile mit fast 10 DM viel zu teuer.

Ich stelle Dir das Teil gerne zu Forschungszwecken zur Verfügung.

Gruß
Michael

Werner F. schrieb:

> soweit ich informiert bin, gab es vor 20 Jahren noch keine blauen LED's.

Anscheinend wurde der Effekt, blaues Licht mit Halbleitern zu erzeugen,
bereits 1907 entdeckt.

Hallo LED-Fans,
vielen Dank für die Antworten, besonders an Helmut und Andreas!

Michael, du würdest mir tatsächlich eine große Freude bereiten, wenn ich
die LED ca. 14 Tage bekommen würde. Ich hänge sie an ein Keithley 2601
bei 20 mA und messe sie dann mit einem Doppel-Monochromator durch. Bin
sehr gespannt.
Wie kann ich dir die Versandadresse zukommen lassen? Die werde ich hier
wohl kaum posten, oder?

Vielen, vielen Dank!!!

Der Opa33

Helge B. schrieb:
> Wie kann ich dir die Versandadresse zukommen lassen?

Klick auf seinen Namen im Posting, dann kannst du ihm eine Mail
schreiben.

Helge B. schrieb:

> Ich hänge sie an ein Keithley 2601
> bei 20 mA und messe sie dann mit einem Doppel-Monochromator durch. Bin
> sehr gespannt.

Es wäre nett wenn Du das Wellenlängen/Intensitätsdiagramm dann
hier veröffentlichen würdest. Besonders interessieren würde mich
der Vergleich mit einer "modernen" Galliumnitrid-Blau-Diode.
Übrigens habe ich vor einigen Jahren mal eine solche Messung mit
einer UV-Diode gemacht. Leider habe ich das Diagramm nicht mehr.
Ich weiss nur noch, das der Peak deutlich im (nahen) UV-Bereich
lag. Mit dem Auge sah diese Diode intensiv blau aus, obwohl ich
da eine eher violette Farbe vermutet hätte.

Auf der Suche nach Siemens-Displays zufällig gefunden:
"Blue Light Emitting Silicon-Carbide Diodes—Materials,Technology,
Characteristics Appnote 31" auf einer Datenbuch-CD von 1998

Wie wäre es denn mit einer modernen blauen LED wie der Cree XLamp XT-E
Royal Blue?
http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XTE-Royal

Tausche alte Lampen gegen neue... (Aladins Wunderlampe)
es geht ja gerade um den Unterschied zu heutigen LED.

Interessanter Test. Wäre nett, wenn du die Messergebnisse normiert
veröffentlichen würdest.

Carsten S. schrieb:
> A. B. schrieb:
>> Thorsten O. schrieb:
>>> Die Erfindung ist ungefähr 20 Jahre her
>>
>> waren die nicht schon im Golf 2 vor ~30 Jahren drin (Fernlichtanzeige)
>
> Nee,
>
> Beim 2er Golf (mein erstes KFZ) waren zwar fast nur LEDs als
> Signalleuchten im Cockpit verbaut - aber die Blaue LED war keine
> wirkliche LED sondern ein blau angemaltes Glühlämpchen in LEd Form. Wie
> von Werner beschrieben...

Nicht ganz, das war ein Glühlämpchen mit (in einem) blauem Deckel, in
LED Form :-)

War btw. auch mein erster Wagen.

Damals, d.h. Anfang der 1980er Jahre, war tatsächlich der Einsatz blauer
SiC-LEDs für die Fernlichtanzeige in Armaturenbrettern angedacht, d.h.
vor allem bei Volkswagen. Allerdings war die Helligkeit zu gering, so
dass die LED keine Zulassung für diesen Zweck bekam. Daher musste dann
weiterhin mit den angemalten Glühlämpchen gearbeitet werden.

Was ist denn Zweck der Messung? Das Emissionsspektrum der SiC LEDs ist
doch altbekannt, wieso selber messen? Und gekapselt in Epoxy ist es eh
so eine Sache mit den kurzen Wellenlängen...

Andreas S. schrieb:

> Damals, d.h. Anfang der 1980er Jahre, war tatsächlich der Einsatz blauer
> SiC-LEDs für die Fernlichtanzeige in Armaturenbrettern angedacht, d.h.
> vor allem bei Volkswagen. Allerdings war die Helligkeit zu gering, so
> dass die LED keine Zulassung für diesen Zweck bekam. Daher musste dann
> weiterhin mit den angemalten Glühlämpchen gearbeitet werden.

M.W. hatte VW eine Weile auch eine Sonderregelung, die Fernlicht-
Kontrolle gelb statt blau zu machen. Das stand dann auch so im
KFZ-Schein.

Helge B. schrieb:
[..]
> Wie kann ich dir die Versandadresse zukommen lassen? Die werde ich hier
> wohl kaum posten, oder?
>
[..]

Hallo Helge,

ich hatte dir über das interne Mailsystem eine Mail geschickt. Ist die
angekommen?

Hi Michael,
ich hatte noch keine E-Mail von dir bekommen und schrieb dir eben
gerade.
Danke & Gruß
Helge

Andreas H. schrieb:
> Ich denke, der verbeitete
> Einsatz von blauen LEDs kam erst mit den Galliumnitrid-Typen.

...mehr wollte der Beitrag mit dem "gibt es erst seit 20 Jahren" sicher
nicht sagen...

Auch in der DDR wurden Ende der 1980er Jahre im Werk für
Fernsehelektronik Berlin (WF) an "Blauen LEDs" gearbeitet. Diese
Grundlagenentwicklungen wurden dann nach der gesellschaftspolitischen
Wende in der ausgegründeten Fa. "Optosys GmbH Berlin" ca. 1991 zum
fertigen Erzeugnis weiter geführt und vermarktet.
Das kann nachgelesen werden im Skript zu meinem Vortrag "MOEZ" -
http://www.ps-blnkd.de/Seite3.htm#MOEZ.

Grüsse aus Berlin

PSblnkd

Hallo NG,

ich habe letzte Woche von Michael eine (alte) 8-pin LED bekommen, die in
einem 5 mm Gehäuse zwei SiC (Siliziumkarbid) LED-Chips sowie einen
grünen und einen roten LED-Chip verbaut hat.

Danke Michael!!! Die LED geht heute zurück.

Die beiden SiC-Chips haben eine ähnliche Flussspannung von 3,11 V bzw.
3,18 V (20 mA), bei einer spektralen Halbwertsbreite (FWHM) von ca.
70(!) nm.
Der Farbeindruck ist (für mich) deutlich im Türkisen.

Im Anhang findet der geneigte Leser die Messwerte für OpenOffice
Calc/Excel.

Die Kanten im Scheitel der Spektralverteilung kann ich mir nicht auf
Anhieb erklären.
Interessant für mich (deswegen der ganze Aufwand) ist der extrem
saubere, exponentielle Anstieg der "high energy side" (Deutlich sichtbar
beim Umschalten auf log. Darstellung) über ca. sechs Zehnerpotenzen.
Kann jemand etwas dazu sagen?

Grüße vom Opa

PS: PSblnkd, an dich Grüße aus Batzlow (~ 1996), lange her.

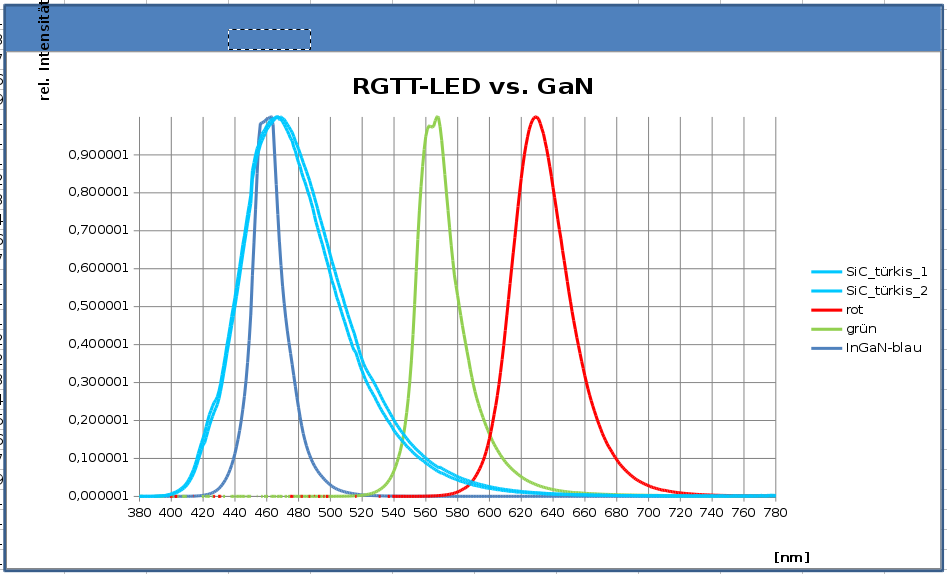

Hier mal das Spektraldiagramm aus dem Dokument.

Jörg W. schrieb:

> Hier mal das Spektraldiagramm aus dem Dokument.

Vielen Dank, Helge und auch an Dich, Jörg. Was ist .ods eigentlich
für eine seltsame Endung?

Harald W. schrieb:
> Was ist .ods eigentlich
> für eine seltsame Endung?

Schrob er doch: OpenOffice (oder LibreOffice) spreadsheet

Harald W. schrieb:
> Vielen Dank, Helge und auch an Dich, Jörg. Was ist .ods eigentlich
> für eine seltsame Endung?

Das gehört zum Open Document Format.

Ist sogar eine ISO/EIC Norm

https://de.wikipedia.org/wiki/OpenDocument

Original Conrad-Katalog 1993



Michael H. schrieb:
> Hallo Helge,
>
> inspiriert durch den Elektor-Artikel, der hier von Andreas H. verlinkt
> wurde, habe ich mal meine erste, damals von Conrad angebotene 3-Farben
> LED, rausgekramt und ans Netzgerät geklemmt. Die LED hat 4 Chips, davon
> 2 blaue. Diese beginnen bei ca. 2,4 V, vom grünlichen her ins blaue
> wechselnd zu leuchten. Es handelt sich also offenbar um SiC. Vielleicht
> weiss ja noch jemand hier, wann diese LED im Conrad Katalog angeboten
> wurde (mit Regenbogenbild). Das muss so Anfang der 90iger gewesen sein.
> Ich habe die LEDs damals lediglich mal auf dem Steckbrett in (fast)
> allen Regenbogenfarben leuchten lassen, war eineseits faziniert davon,
> andereseits war das blaue Licht dann doch nicht so das gelbe vom Ei und
> ausserdem waren die Teile mit fast 10 DM viel zu teuer.
>
> Ich stelle Dir das Teil gerne zu Forschungszwecken zur Verfügung.
>
> Gruß
> Michael

Helge B. schrieb:
> Die Kanten im Scheitel der Spektralverteilung kann ich mir nicht auf
> Anhieb erklären.

Von der kurzwelligen Seite her angeregte Fluoreszenz vielleicht?

Welche Kanten und welchen Anstieg meinst Du? Könntest Du vielleicht mal
erklären, was Dein Ziel wirklich ist?

Jemin K. schrieb:
> Welche Kanten und welchen Anstieg meinst Du?

In der linearen Darstellung der Spektralverläufe der InGaN-LED sowie der
grünen LED ist beim Maximalwert eine Kante zu sehen. So etwas wie eine
Doppelspitze. Die gehört da nicht hin, deswegen habe ich sie erwähnt und
gleichzeitig betont, dass ich sie nicht zuordnen kann.


>Könntest Du vielleicht mal erklären, was Dein Ziel wirklich ist?

Was meine eigentliche Intention war? Naja, erlich gesagt habe ich das
Bändermodell nicht wirklich verstanden. Nun dachte ich, wenn ich die
Spektralverteilung sehr genau vermesse, würde ich schlauer werden, weil
ich Effekte oder Eigenarten erkenne und verstehe. Tatsächlich ist das
Bändermodel jedoch nur für unäre oder vielleicht noch binäre (SiC)
Halbleiterstrukturen leicht und anschaulich zu verstehen. Bereits
ternäre (InGaN, blaue LED etc.) oder gar quaternäre (InGaAsP, orange LED
etc.) Halbleiterverbindungen/-strukturen werden sehr schnell, sehr
komplex.
Ich habe mich bei einer InGaN LED gefragt, weshalb die
Spektralverteilung so aussieht, wie sie aussieht. Weshalb hat die
kurzwellige Flanke eine andere Steilheit als die langwellige? Mir wurde
klar, das das "überall nachzulesende" Bändermodell meine Fragen nicht
beantwortet. Deswegen suchte ich nach einem Strahler mit einfacherem
Bändermodel, sprich einer LED mit binärer Struktur. Da fiel mir nur die
oben erwähnte SiC ein, die ich aber nirgendwo auftreiben konnte. Aus der
logarithmischen Darstellung der Spektralverteilung der SiC-LED kann ich
jedoch nur ableiten, dass auch diese binäre Struktur (mir) noch Rätsel
aufgibt.

Fragen:
Führe ich mehrere Messungen mit variierendem Strom durch, korreliert die
Bandlücke in Volt nicht mit der Peak-WL in nm (eV). Warum? Klar, da gibt
es thermische Effekte, die die Strombelastung mit sich bringt, aber wie
kann man das modellieren?
Wenn die Bandlücke der minimale Abstand (= kleinster Energieübergang)
zwischen dem Valenzband und dem Leitungsband ist, warum gibt es dann in
der Spektralverteilung Wellenlängen mit erheblich größerer Wellenlänge,
die eine geringere Energie repräsentieren. Sollte doch vom Übergang her
verboten sein. Klar, es gibt eine Boltzmann-Verteilung, so dass ich
annehme, links und rechts springen schon noch ein paar Photonen mit
rüber, aber die Boltzmann-Verteilung passt eben "nur" auf der
hochenergetischen Seite so richtig toll als Regression und nicht auf der
langwelligen.
Woher kommt der ewig lange Auslauf in der langwelligen Flanke, die man
auch in jeder Publikation findet? Sind das schon thermisch
(mit-)angeregte Photonen?
Wieso erzeugt die binäre Struktur der SiC-LED eine Spektralverteilung
mit ca. 70 nm Halbwertsbreite, wenn 405 nm-InGaN nur ca. 15 nm oder rote
InGaAsP ca. 25 nm Halbwertsbreite erzeugen?

Auch habe ich offensichtlich den halbleitertechnischen Prozess, der bei
einer LED im Gegensatz zu einer Photodiode abläuft, nie so richtig
verstanden.

Ich hatte mir das leichter vorgestellt :-(
Grüße von Opa33

Im SiC dürfte es auf jeden Fall heftig Fluorezenz geben, was bei den
anderen nicht der Fall ist. Deshalb bekommt man SiC auch in allen
Farben... Je nach Dotierung und Kristallstruktur leuchtet das Zeug in
Blau bis Orange.

Jemin K. schrieb:

> Im SiC dürfte es auf jeden Fall heftig Fluorezenz geben, was bei den
> anderen nicht der Fall ist. Deshalb bekommt man SiC auch in allen
> Farben... Je nach Dotierung und Kristallstruktur leuchtet das Zeug in
> Blau bis Orange.

Eine solche Fluorezenz sollte es aber nur bei längeren Wellenlängen
geben, nicht bei kürzeren.

Aber Du hast doch von einer zu flachen Flanke im langwelligen
gesprochen, oder verstehe ich das falsch? Vielleicht könntest Du einen
Plot machen und mal anhand der Kurve Deine Fragen präzisieren?
So richtig verstehe ich nicht, was Du genau willst, aber ich würde Dir
gern helfen.
