Prüf-Wid-Thermometer Identifizierung

[max619 (Gast)]

Hallo,

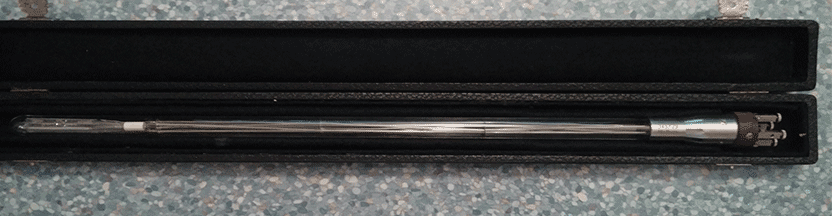

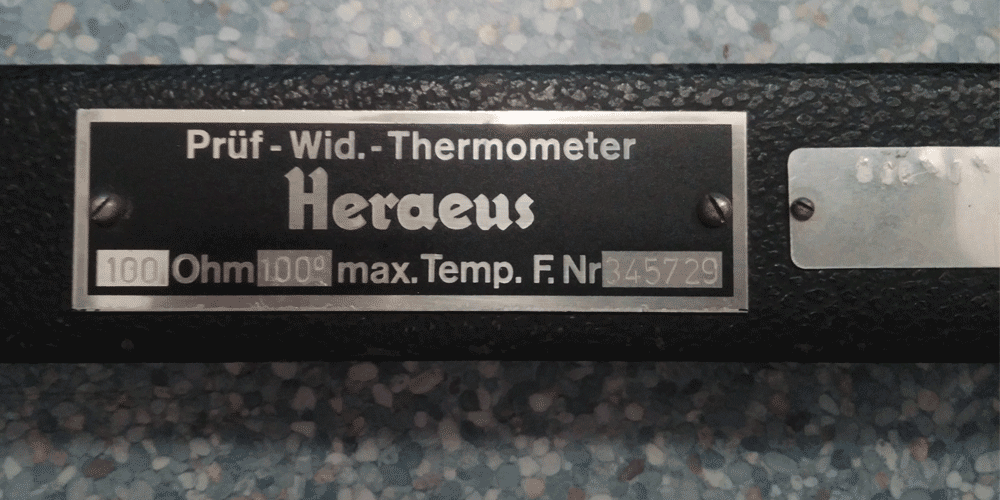

Ich habe hier ein Thermometer, über das ich absolut KEINE Information im
Internet finde.
Selbst nur mit der Bildersuche nach "thermometer heraeus" ; "heraeus
glas" ... nicht ein Bild was meinem Thermometer auch nur ähnlich sieht.

Jetzt meine Fragen:
weiß jemand mehr darüber?
wie sind die 4 Anschlüsse zu benutzten?
Hat das überhaupt einen Wert?

Hoffe ihr könnt mir da weiterhelfen.

MfG

[Martin (M.) (Gast)]

Wid wird Widerstand bedeuten.
100Ohm deutet auf ein Pt100 hin.
Oder etwas vergleichbares.

Hast du ein Multimeter?

Dann miss doch mal den Widerstand zwischen den Anschlüssen.
Einer sollte bei 0°C 100Ohm groß sein.
Bei Zimmertemperatur etwa 108Ohm.


Schönes altes Teil :-)

[max619 (Gast)]

Vielen Dank für die Antwort.

Mit dem Multimeter hätte ich auch vorher messen können.. mein fehler..

Ja, bei Zimmertemp. liegt der Widerstand bei 109Ohm und bei den beiden
anderen anschlüssen auch 109Ohm..

Wofür sind da 4 wenn 2 schon ausreichen? Irgend eine Eliminierung?

[Heinz V. (heinz_v)]

Vierleitermessverfahren, um die Widerstände der Zuleitung zu
kompensieren.

[max619 (Gast)]

>Vierleitermessverfahren, um die Widerstände der Zuleitung zu
>kompensieren.

Das würde auch erklären warum die kurz vor dem weißen Ring
zusammenlaufen.
Gut.. kann ich meine selbstgebauten Kelvin Klemmen mal wieder rausholen.
:)

Kann da vllt. noch jmd mehr infos liefern?
Wann gebaut? (Schlitzschrauben = vor 1930?)
Wo eingesetzt?
Hat das eine Bezeichnung oder irgendetwas womit man das im Inet findet?
...

Wäre schön wenn ich da noch was erfahren könnte.
MFG

[Frank D. (Firma: Spezialeinheit) (feuerstein7)]

Ist ein Referenzfühler, Pt100 mit 4-Leiteranschluß. Andere Namen dafür
sind "Glasthermometer; Platin Drahtthermometer" in dieser Form ist es
wohl ein Fühler für ein Temperaturlabor, damit können andere
Temperatursensoren oder Thermometer kalibriert werden wenn sie mit
diesen Fühler auf gleiche Temp. gebracht werden (z.B. im Wasserbad).
Alter läßt sich schwer sagen, sowas gibt es immernoch.

[Dieter W. (dds5)]

Anhand des Schriftzugs "Heraeus" sollte für Insider eine grobe
Altersbestimmung möglich sein, ich tippe auf frühes Nachkriegsmodell.

[Arc N. (arc)]

Heraeus stellt sowas, zumindest die Sensoren, noch her...
https://www.heraeus.com/us/group/products_and_solutions_group/sensor_technology/sensor_products/wirewound_glass/wirewound_glass.aspx
Würde da einfach mal nachfragen.
Von der Konstruktion sieht es nach einem SPRT aus:
http://www.aoip.fr/product/point-fixe-de-largent/thermometre-resistance-platine-sprt-laboratoire-primaire-96178/
Direktlink zum Bild
http://www.aoip.fr/wp-content/uploads/2013/12/Page-33-96178-SPRT-Diagram-900x369.jpg

[Wolfgang A. (Gast)]

Heinz V. schrieb:
> Vierleitermessverfahren, um die Widerstände der Zuleitung zu
> kompensieren.

Beim Vierleiteranschluss wird gar nichts kompensiert.

Es werden schlicht und einfach separate Leitungspaare für Einspeisung
des Messstromes und stromlose Messung des Spannungsabfalls verwendet.

[max619 (Gast)]

Hier die Antwort meiner Anfrage an Heraeus:

vielen Dank für Ihre Mail.
Bei dem Thermometer handelt es sich sehr wahrscheinlich um ein sehr
genaues Draht gewickeltes Prüfthermometer Pt100 welches in den 70er bis
90er Jahren bei Heraeus Sensor produziert wurde.
Im Internett können Sie keine ähnlichen Varianten mehr finden, da wir
1997 den Bereich, der Komplett Sensoren und Thermoelemente produziert,
hat an die Firma Emerson Process Management in Karlstein (wurden am
01.08.2016 an Wika verkauft und heißen jetzt TS Temperatursensorik)
verkauft haben.
Leider kann ich Ihnen auch keine Dokumentation mehr zu diesem Sensor zur
Verfügung stellen, da diese alle an Emerson (jetzt Wika) übergeben
worden sind.
Heraeus Sensor Technology hat sich seit 2003 hauptsächlich auf die
Produktion von Platin Temperatur Sensoren in Dünnschicht spezialisiert,
was Sie auf unserer Website sicher gesehen haben.

[Henrik V. (henrik_v)]

Das ist ein sehr schönes SPRT...
also ein Platin Referenzthermometer.
Es mag keine Erschütterungen!!

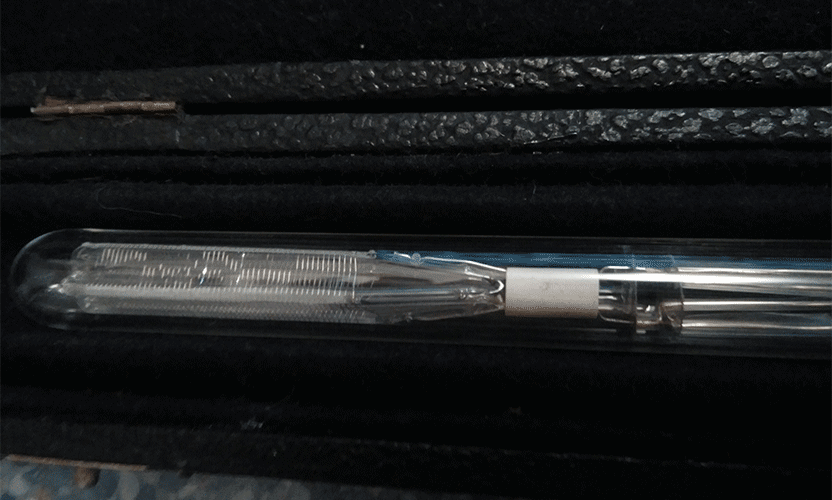

Die Konstruktion, die ja auch wunderschön durch das Glas zu erkennen
ist, ist darauf optimiert, den Platindraht über den Temperaturbereich
mit geringstmöglichen mechanischen Spannungen zu fixieren.

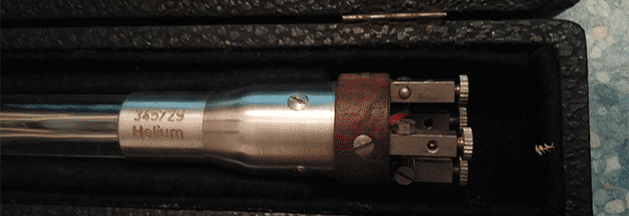

Die Bezeichnung Helium am Flansch und der maximale Temperaturbereich von
100°C legt nahe, das der ursprünglich geplante Einsatzbereich mehr im
unteren Temperaturbereich liegt.

Solche Thermometer werden grundsätzlich individuell mit sogenannten
Fixpunktzellen kalibriert und dienten dann zur Realisierung der
internationalen Temperaturskala (ITS90 ??  Ist die noch aktuell?? Muss
mal die Kollegen fragen :) )

Mit bekannter (Kalibrier und fachgerechtem Händling (KEIN POSTVERSAND))
Historie  ist soetwas sehr wertvoll, ... so einfach im Kasten ein
schönes Ausstellungsstück. (Das bei mir automatisch den HABENWOLLEN
Reflex auslöst :))

Gruß Henrik

[Peter M. (r2d3)]

Henrik V. schrieb:
> schönes Ausstellungsstück. (Das bei mir automatisch den HABENWOLLEN
> Reflex auslöst :))

Reicht Deine Sammlung nicht jetzt schon für ein Technikmuseum?!  :)

[max619 (Gast)]

Mal noch ne frage..: Warum ist das genauer als andere temp. Sensoren die
nicht im Glas sind? Bei denen liegt doch dann die Wärmequelle direkt am
"chip" an? Im Glas ist doch: Wärmeque.->Glas->Luft*->Draht
der 'Wärmefluss'.

*einer der besten Isolierer.

[Henrik V. (henrik_v)]

Peter M. schrieb:
> Reicht Deine Sammlung nicht jetzt schon für ein Technikmuseum?!  :)

Kommt auf den Betrachter an :D :D

Vieles bewahre ich ja nur, bis es mal eine historische Gerätesammlung in
der PTB gibt :)

Gruß Henrik

PS: Das wirklich Spannende (für mich)  ist die Geschichte die ein
Gegenstand erzählen kann bzw. könnte, wenn sie denn noch jemand kennen
würde. Wenn eine Sammlung aus, sagen wir mal 4 Gegenständen besteht und
deren Geschichte spannend über 3 Stunden erzählt wird, habe mehr davon
als 3 Stunden alleine im Deutschen Museum an 400 Teilen entlangzulaufen.
(das schaffe ich zwar nicht, weil ich an einigen Dingen doch hängen
bleibe, aber das auch nur weil ich Geschichten, die ich schon kenne an
einigen Dingen wiedererkenne:) )

[Henrik V. (henrik_v)]

max619 schrieb:
> Mal noch ne frage..: Warum ist das genauer als andere temp. Sensoren die
> nicht im Glas sind? Bei denen liegt doch dann die Wärmequelle direkt am
> "chip" an? Im Glas ist doch: Wärmeque.->Glas->Luft*->Draht
> der 'Wärmefluss'.
>
> *einer der besten Isolierer.

Kann sein, dass das keine Luft ist sondern Stickstoff oder sogar ein
Edelgas :)

Dieser Sensor ist nicht für eine schnelle Antwort gemacht, sondern für
eine genaue. Die Konstruktion ist auch auf Kosten der thermischen
Ankopplung dazu ersonnen Langzeiteinflüsse auf den Platindraht zu
minimieren.

Ein kleiner Dünnschicht-PT100 kann in wenigen Sekunden(bruchteilen) die
(z.B.) Wassertemperatur auf 0,5°C genau messen. Dein SPRT oben möchte
eine halbe Stunde (wenn's reicht!) in einem thermisch stabilem Bad
eingetaucht sein und kann dafür auf wenige mK genau die Temperatur
messen. (sagen wir mal 100 mal genauer also 5mK)

Gruß Henrik

[Harald W. (wilhelms)]

Henrik V. schrieb:

> Vieles bewahre ich ja nur, bis es mal eine historische Gerätesammlung in
> der PTB gibt :)

Die gibts bereits.

[MuMn (Gast)]

Henrik V. schrieb:
> Die Bezeichnung Helium am Flansch und der maximale Temperaturbereich von
> 100°C legt nahe, das der ursprünglich geplante Einsatzbereich mehr im
> unteren Temperaturbereich liegt.
Ich würde eher vermuten, dass das Thermometer mit Helium (*) gefüllt
ist, um den Temperaturausgleich zu beschleunigen. Eventuell auch mit
erhöhtem Druck.

(*) zweitbeste Wärmeleitfähigkeit unter den Gasen

[Peter II (Gast)]

MuMn schrieb:
> Ich würde eher vermuten, dass das Thermometer mit Helium (*) gefüllt

oder einfach ablesen, es steht drauf "Helium".

[Henrik V. (henrik_v)]

Harald W. schrieb:
> Henrik V. schrieb:
>
>> Vieles bewahre ich ja nur, bis es mal eine historische Gerätesammlung in
>> der PTB gibt :)
>
> Die gibts bereits.

Mir bekannt ist nur das Zählerkabinet, und in Berlin habe ich einen
verschlossenn Raum mit 'Gerätesammlung' gesehen, zu dem mir aber kein
Berliner Kollege eine Auskunft geben konnte.

Gruß Henrik

[Henrik V. (henrik_v)]

MuMn schrieb:
> Ich würde eher vermuten, dass das Thermometer mit Helium (*) gefüllt
> ist, um den Temperaturausgleich zu beschleunigen. Eventuell auch mit
> erhöhtem Druck.

Habe ich auch schon überlegt, dazu müsste man in den Flansch linsen,
wenn der Kolben gasdicht verschmolzen ist, ist das sehr gut möglich.
Das könnte auch der Grund für die 'geringe' maximale Temperatur sein,
wenn der Kolben nicht sehr druckfest ist.

[Peter II (Gast)]

Henrik V. schrieb:
> Habe ich auch schon überlegt, dazu müsste man in den Flansch linsen

oder einfach lesen - warum wird wohl Helium drauf stehen?

[Henrik V. (henrik_v)]

Peter || Du wiederholst Dich :)

Die Vermutung ist begründet, alle Angesprochenen haben die Beschriftung
gelesen, wie auch Du in den vorherigen Post hättest lesen können.

Es gibt auch SPRT Ausführungen, die ein Befüllen bzw. Nachfüllen
erlauben. Die Kunst ist es so ein Thermometer langzeitstabil zu bauen
und
der Fleiß (und Kunst :) ) , diese dann auch Nachzuweisen :)
Bei der Herstellung werden keine Material- und Erstellungskosten
gescheut, jedoch sind die Kosten der Kalibrierungen noch höher und
stellen mit dem Nachweis der Stabilität den eigentlichen Wert dar.

Gruß Henrik

[Werner Kattge (Gast)]

Hallo,
Info zum Herstellungsdatum.

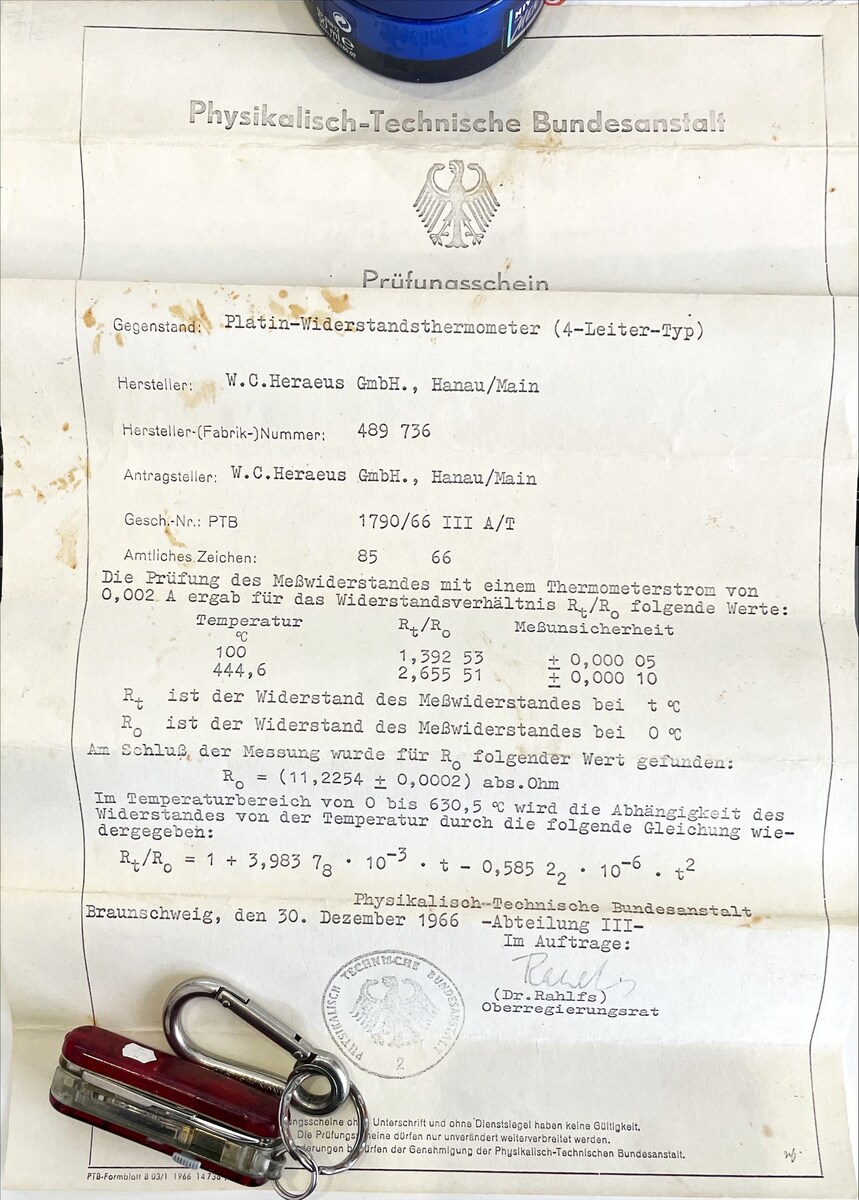

Ich besitze einen baugleichen PT100 Sensor, mit einem PTB Prüfstempel
von 1955.

Gruß
Werner

[Harald W. (wilhelms)]

Werner Kattge schrieb:

> Info zum Herstellungsdatum.
> Ich besitze einen baugleichen PT100 Sensor, mit einem PTB Prüfstempel
> von 1955.

Bei solch "alten" Präzisionssensoren sollte man berücksichtigen,
das es wegen der damals üblichen anderen Temperaturskala gewisse
Abweichungen im mK-Bereich gibt. Allerdings wird man bei Messungen
mit mK-Genauigkeit wohl sowieso eher PT25 oder PT10 Widerstände
verwenden.

[Armin X. (werweiswas)]

Moin

Interessante Diskussion.

Harald W. schrieb:
> Allerdings wird man bei Messungen
> mit mK-Genauigkeit wohl sowieso eher PT25 oder PT10 Widerstände
> verwenden.

Warum verwendet man bei niederen Temperaturen so niederohmige PTs?
Laienhaft betrachtet wäre doch die Auflösung mit höherohmigen
Widerständen besser..

Gruß Armin

[Marcin (Gast)]

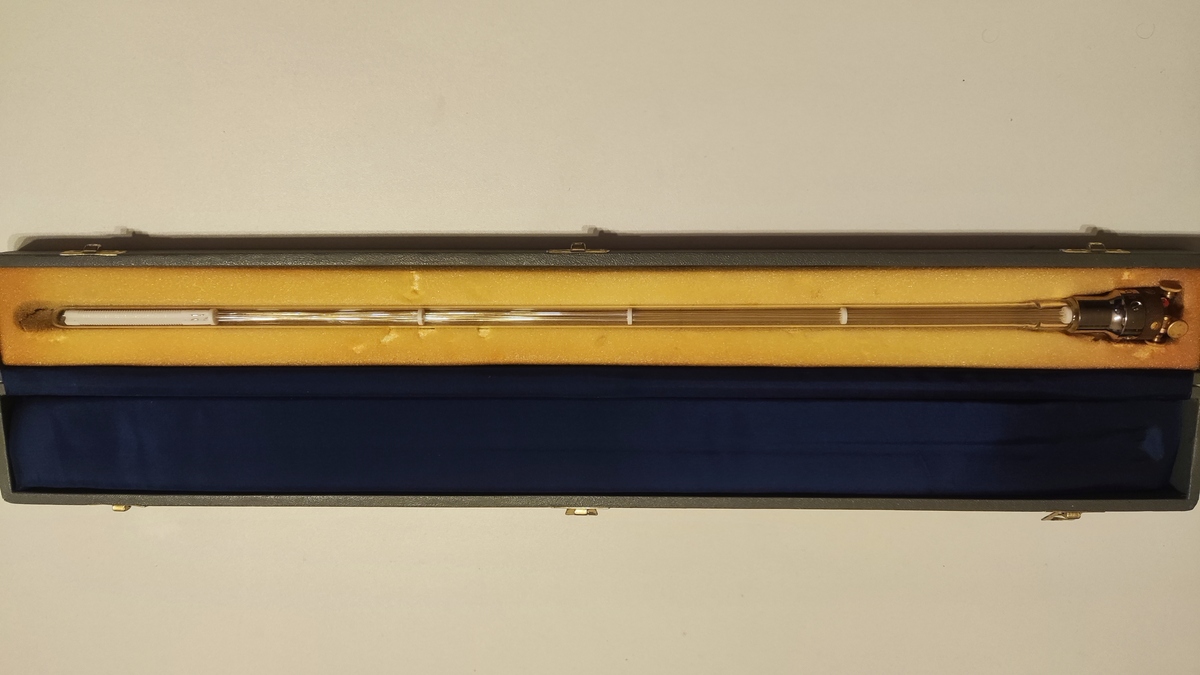

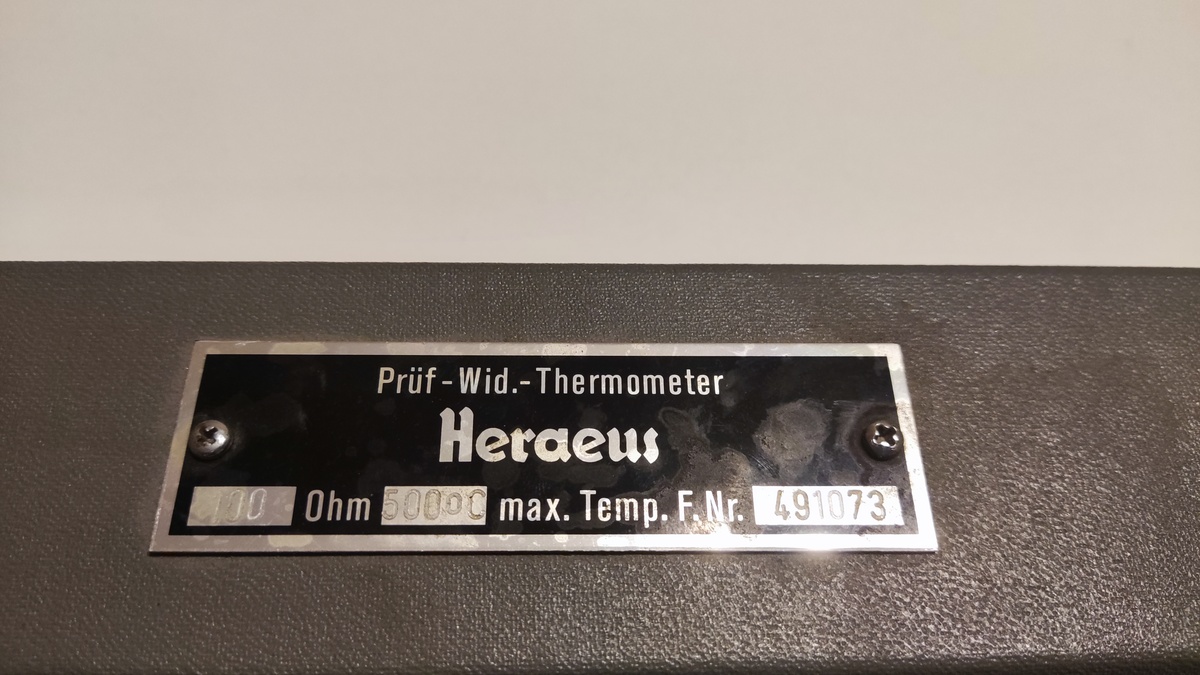

Hello, i have this model.

[Fred E. (Firma: FredsWork) (fredswork)]

Moin,
Ich habe einer heraeus der bis 630 grad messwert geht.
Ich wundere mich uber die materiale die verwendet sind.
War dies damals ein teueres teil?

Sind die materiale edelmetale? Gold Platin?

Wieviel ist dieses gerät heute im wert?

Bitte einer nachricht.

Gruss aus Holland,
Fred Eilander

[Michael B. (laberkopp)]

Fred E. schrieb:
> materiale edelmetale? Gold Platin?

Platin, steht dabei, ist jetzt keine Unsumme an Materialwert, aber
dieser Sensor ist weitreichend vermessen, das bekommst du bei 1€
billigen Teilen nicht mit dazu. Und er ist sehr niederohmig, auch
ungewöhnlichxaber gut für die Stabilität.

Man kann damit die Temperatur sehr genau messen, und heute ist die
Auswerteelektronik sogar billig.

[H. H. (hhinz)]

Fred E. schrieb:
> Moin,
> Ich habe einer heraeus der bis 630 grad messwert geht.
> Ich wundere mich uber die materiale die verwendet sind.

Platin geht durchaus noch bei höherer Temperatur. Die 630°C werden wohl
durch die Ummantelung gegeben.


> War dies damals ein teueres teil?

Durchaus.


> Sind die materiale edelmetale? Gold Platin?

Ein ganz klein wenig Platin.


> Wieviel ist dieses gerät heute im wert?

Was Sammler so dafür bezahlen wollen, und das ist nicht viel.

[Fred E. (Firma: FredsWork) (fredswork)]

Tja Schade, vielen dank 🙏🙏🙏 fur die schnelle beantwortung.
Gibt ess hier sammler?

Macht mir ein gebot incl versand und vielleicht geht es montags auf die
post.
Das teil zerstoren ist schade, bleibt mir nur die aufbewahrbox fur
langere bohren, 😉.
Schones Wochenende.

Gruss aus Holland,
Fred

[Armin X. (werweiswas)]

Das Problem mit dem im Datenblatt beschriebenen PT100 wird sein, dass
die heutigen PT100 bzw zugehörigen Auswerteelektroniken für eine
Widerstandssteigung von 1,385 kalibriert sind.
Man berichtige mich bitte falls ich falsch liege bzw das Dabla falsch
lese.
