TLC9540 mit ATtiny45 oder 85 betreiben - geht das?

[Mirko S. (libra)]

Hallo zusammen,
bin neu hier, hab aber schon viel gelesen - tolles Forum!
Kurze Vorstellung meiner Wenigkeit: Baujahr 1968 und Maschbau-Ing.
Der absolute Elektronikfreak bin ich nicht, also lasst bitte Milde
walten ;-) Mich fasziniert es aber sehr wohl, Dinge wie den Arduino zu
programmieren und die Projekte dann irgendwie auf Chips ohne die
Arduino-Umgebung zu portieren. Für lange Winterabende ab und an genau
das Richtige.
Hab es immerhin hinbekommen, einen Temperaturlogger nach eigenen
Vorstellungen zu bauen und zu programmieren.

Aktuell aber folgendes Problemchen:
Für das Betreiben einer LED-Lichterkette bin ich auf einen TLC9540
gestoßen. Hab vor, zu Helloween einem Kürbis nen Larson-Scanner als
Augen zu verpassen. Sinnlos, aber lustig (wie ich finde). Natürlich
nicht nur mit Larson-Scanner sondern bei der Gelegenheit noch mit
anderen lustigen LED-Animationen.

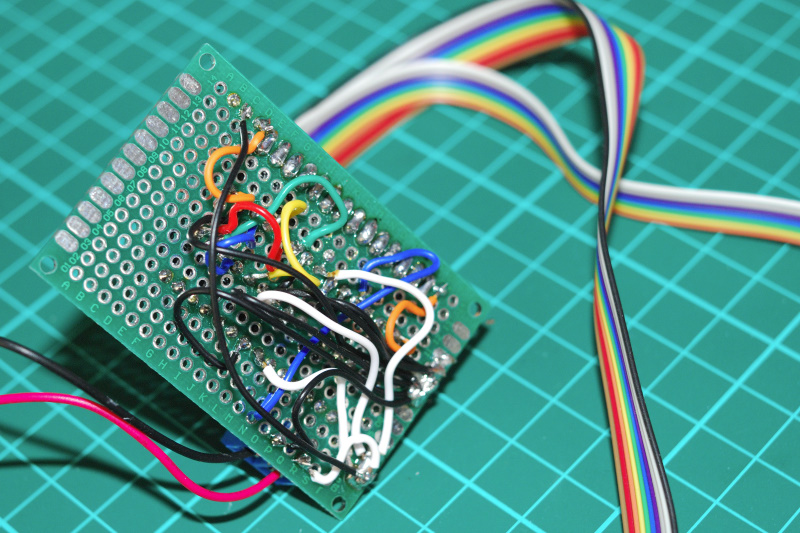

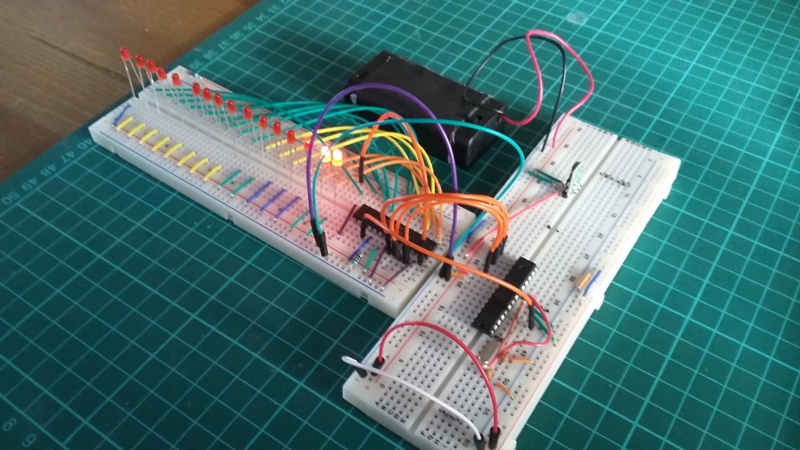

Der Prototyp läuft mit einem ATmega128P problemlos. Siehe Bild im
Anhang.
Nun wollte ich das "einfach" auf nen ATtiny45 (oder 85) brennen. Vom
Speicherplatz her kein Problem, der Code ist nicht groß.
Aber scheinbar klappt das deswegen nicht, weil in der zur Verfügung
stehenden Library für den Arduino scheinbar ein ATtiny45/85 nicht
vorgesehen ist. Hab gedacht, ich muss nur die korrespondierenden Pins
vom ATmega beim ATtiny wiederfinden.
Das klappt aber bei einem Pin nicht.
Der TLC9540 benötigt beim ATmega128 u.a. die Pins PB1, PB2, PB3, PB5 und
PD3
Beim ATtiny45 gibt es den PD3 nicht aber es wäre noch der PB4 vorhanden.
Ich frage mich, ob es mit einer entsprechend modifizierten Library dann
doch irgendwie ginge (ist nur die Frage, ob ICH das dann hinbekomme...)

In der Librariy "ATmega_xx8.h" finde ich folgenden Eintrag:
----------------
/** OC2B (Arduino digital pin 3) -> GSCLK (TLC pin 18) */
#define GSCLK_PIN    PD3
#define GSCLK_PORT   PORTD
#define GSCLK_DDR    DDRD
-----------------
Mir sagt das leider nicht viel, aber ich denke schon, dass das damit
zusammenhängen müßte, ein bestimmtes Signal auf einen bestimten Pin
(hier: PD3) zu leiten.

Ich weiß übrigens, dass das alles viel eleganter gehen würde (einzeln
adressierbare LEDs, Neopixels und so), aber das will ich hier gar nicht.
Es reizt mich eben, einen kleinen Chip wie den ATtiny45 den TLC9540
steuern zu sehen.

Hat jemand einen Tip für mich, ob und wie ich den TLC9540 mit nem
ATiny45/85 gesteuert kriege?

Grüße und danke vorab

[Hubert G. (hubertg)]

Mirko S. schrieb:
> /** OC2B (Arduino digital pin 3) -> GSCLK (TLC pin 18) */

Wird daran scheitern das der Tiny45 keinen OC2B hat. Es gibt nur Timer 0
und 1.
Möglicherweise könnte man es auf einen anderen Timer umstricken, dazu
würde man aber den ganzen Code brauchen.
PB5 geht beim Tiny nicht, das ist der Reset.

[Mick (Gast)]

Vielleicht hilft dir das hier weiter: https://github.com/artcfox/tlc5940

[holger (Gast)]

>PB5 geht beim Tiny nicht, das ist der Reset.

Geht schon, aber ab dann ist ISP tot.

[Harry D. (harry_d)]

ATtiny zur Arduino-IDE hinzufügen: https://github.com/damellis/attiny

[Mirko S. (libra)]

Vielen Dank für die vielen und schnellen Antworten!
Boah...da werd ich mal versuchen, durchzusteigen.
Auf den ersten Blick sehen die Links recht vielversprechend aus.
Schau mer mal.
Falls jemand schon sowas umgesetzt hat (TLC9540 mit ATtiny betreiben),
bitte melden. Für ein Kochrezept wäre ich dankbar, auch wenn es
natürlich schön ist, selber eine Lösung zu finden ;-)

[Manfred (Gast)]

Mirko S. schrieb:
> Der Prototyp läuft mit einem ATmega128P problemlos.
Wenn Du mit Arduino und AT328 glücklich bist, bleibe bei diesem
Baustein. Den 328 als handhabbares Platinchen vom Chinesen kaufen, mit
einem USB-Adapter programmieren (wie nano) und gut ist. Kommt für dieses
Projekt zu spät, aber ansonsten:
https://www.aliexpress.com/item/Free-Shipping-new-version-1pcs-ATMEGA328P-Pro-Mini-328-Mini-ATMEGA328-5V-16MHz-for-Arduino/32665418223.html

[Mirko S. (libra)]

Manfred schrieb:
> Wenn Du mit Arduino und AT328 glücklich bist, bleibe bei diesem
> Baustein. Den 328 als handhabbares Platinchen vom Chinesen kaufen, mit
> einem USB-Adapter programmieren (wie nano) und gut ist.

Hallo Manfred,
tja...hast schon recht und es ist gut zu wissen, dass bereits eine
Lösung existiert ;-)
Aber wie soll ich sagen...ist so ein bissl wie ein selbst gestecktes
Ziel erreichen zu wollen und auf dem Weg dorthin noch etwas lernen zu
können und tiefe Befriedigung darin zu finden, wenn man etwas zum
Funktionieren gebracht hat. Man muss das so sehen: Die kleinen schwarzen
Dinger waren für mich schon immer ein Buch mit sieben Siegeln und diese
zu programmieren reines Hexenwerk. Mit dem Arduino erstmals eine LED zum
Blinken zu kriegen war für mich sowas wie "Ich hab Feuer gemacht".
Und dass ich das aktuelle Projekt nun gerne mit dem Tiny befeuern
möchte, ist auch so ein bissl die Ingenieurskrankheit, Überflüssiges
möglichst wegzulassen.
Grüße

[Wilhelm M. (wimalopaan)]

Ich verstehe ja den Ehrgeiz, dass so umsetzen zu wollen.

Für die Zukunft würde ich mir mal die WS2812 (gibts auch bedrahtet) und
kompatiblen LEDs ansehen. Ich benutze eigentlich nichts anderes mehr ...

[Mirko S. (libra)]

Wilhelm M. schrieb:
> Für die Zukunft würde ich mir mal die WS2812 (gibts auch bedrahtet) und
> kompatiblen LEDs ansehen.

Hallo Wilhelm,
stimmt, sehr hübsch, die Dinger...und ich hab sogar zwei 16er-Ringe in
der Schublade - das sollen mal so Steampunk-Goggles für meine Nichte
werden. Freu mich schon drauf. Aber für den Moment will ich noch nicht
aufgeben. Ich fand es übrigens faszinierend, wie absolut einfach und auf
Anhieb die Sache mit der Kombi TLC9540/ATmega geklappt hatte.
------------
Eine scheinbar mögliche Pinbelegung hab ich über einen der oberen Links
gefunden. Leider krieg ich den Tiny jetzt irgendwie nicht programmiert.
Hat wohl etwas mit der vorhandenen Library zu tun und der Compiler
bricht frühzeitig ab.

Grüße

[Mirko S. (libra)]

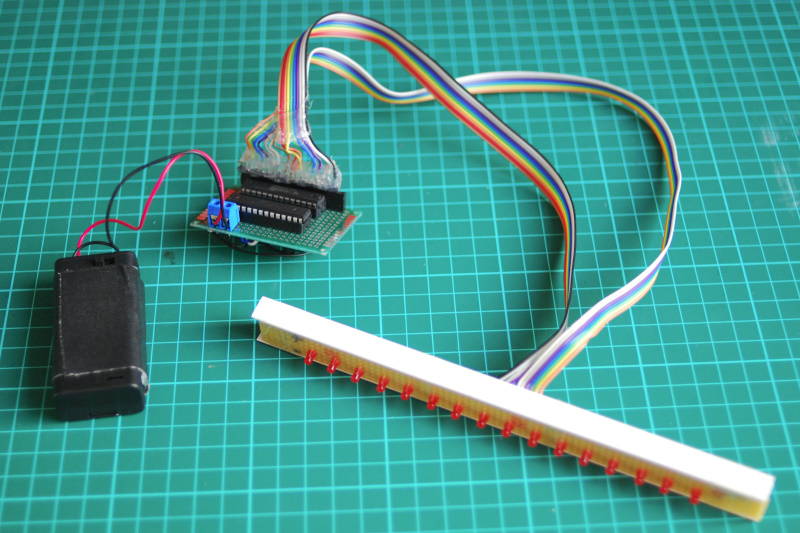

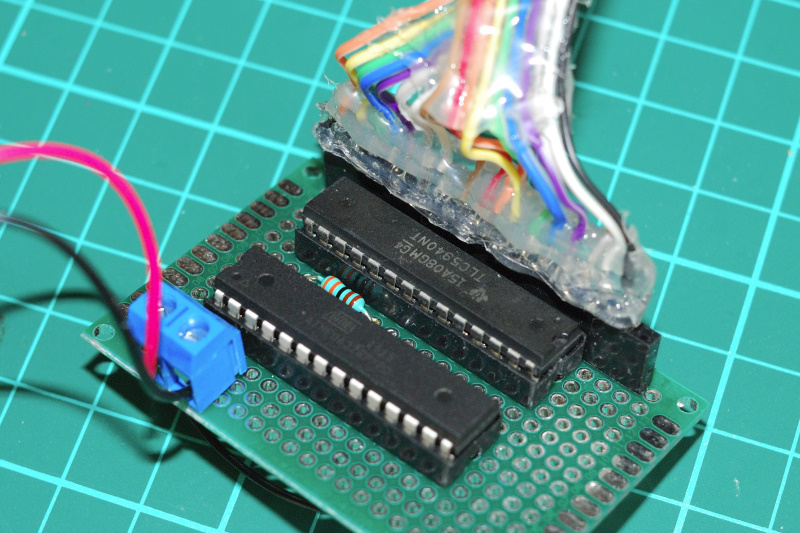

So...das Projekt ist umgesetzt, der Cylon Pumpkin steht rechtzeitig für
morgen seit vorhin im Fenster ;-)

Die Schnitzerei ist gar nicht so einfach gewesen und die beste Ehefrau
von allen wollte sowieso ein anderes Motiv. Töchterchen findets cool.

Mit dem ATiny hab ich es leider nicht hinbekommen. Irgendwie hatte ich
nur den totalen Huddel mit der einen Library die ich mir aus dem o.g.
Link runtergeladen hatte. Das klappte rein gar nicht weil ich sicher ein
paar dazu notwendige Dinge nicht weiß und somit nicht berücksichtigen
konnte. Wurde mir dann zu kompliziert und um nicht frustriert aufgeben
zu müssen also zurück zu Plan B und den ATmega328 verwendet (oben hatte
ich fälschlicherweise "128" geschrieben, sorry).

Die LEDs blinken übrigens nicht einfach nur nacheinander, sondern werden
allmählich gedimmt, so dass das Lauflicht quasi immer nen kleinen
Schwanz hinter sich herzieht. Alles ziemlich einfach mit dem ATmega328 +
TLC9540 umzusetzen. Besonders hilfreich beim Löten ist hierbei, dass man
nur einen einzigen Widerstand für alle 16 LEDs braucht!
Ab und an blinken alle per Zufallsprinzip (wie ein kleines Feuerwerk)
oder links und rechts leuchten mit veränderlicher Intensität die
"Augen".

Vielen Dank für eure Hilfsbereitschaft und vielleicht findet der ein
oder die andere hier eine Idee für sein eigenes Projekt!

[Paul H. (powl)]

Ich habe da mal ein Projekt mit dem TLC5940 versucht. Hatte versucht,
das Ding auf nem Breadboard zum laufen zu bekommen aber keine Chance,
das flackerfrei zu betrieben.

Hier ist eine Version des Sourcecodes, den ich damals verwendet hatte.
Ich weiß gerade nicht, ob der vollständig ist aber laufen müsste er.
Prinzipiell ist die Ansteuerung des TLC5940 nicht so schwierig. GSCLK
kann man offenbar die ganze Zeit einfach durchlaufen lassen.

(Kann btw. mal ein Mod die Überschrift des Threads ändern? So findet man
das ja überhaupt nicht)
