Hallo Ich wollte mich in Kicad Einarbeiten und habe festgestellt, Dass wenn ich eine Platine erstellen will muss ich immer das Internet eingeschaltet haben um die 3d Symbole zu nutzen. Sie wurden runtergeladen und nach Erneuten starten von kicad waren die Symbole weg. Ich musste dann erst das inet einschalten Die Symole kamen dann wieder wenn ich auf die Den Symbolordner geklickt habe. Und das nach jedem neustart des Programms. Ist das ein Bug? Oder gewollt?
Hallo wolle. wolle 88 schrieb: > Dass wenn ich eine Platine erstellen > will muss ich immer das Internet eingeschaltet > haben um die 3d Symbole zu nutzen. Nein. Das erstellen der Platine geht auch komplett ohne die 3D Modelle. Du erhältst lediglich kein komplettes 3D Modell des Boards zusammenmit mit Bauteilen. Aber das ist nur in Einzelfällen wichtig. Wichtig ist das Board selber, und für die Produktion desselben die Gerberdaten. Und natürlich der Schaltplan. > > Sie wurden runtergeladen und nach > Erneuten starten von kicad waren die Symbole > weg. > Ich musste dann erst das inet einschalten > Die Symole kamen dann wieder wenn ich auf die > Den Symbolordner geklickt habe. Diese Funktion nutze ich nicht. Trozdem: Wohin auf dem Rechner werden Deine Modelle denn konkret gespeichert? Dort sollten sie permanent liegen. Wenn nicht, werden sie wohl immer erst bei Bedarf heruntergeladen. Du kannst sie aber selber direkt von Github aus dem KiCad Repository beziehen: https://github.com/KiCad/kicad-library Speziell die 3D-Modelle: https://github.com/KiCad/kicad-library/tree/master/modules/packages3d Du lädst sie dort herunter. Das geht auch per Hand, Du musst kein "Git" verwenden, und speicherst sie auf Deiner Festplatte in Deinem Homeverzeichnis. Du musst diesen Pfad und diese Datei dann dem einzelnen Footprint zuweisen. Das geht z.B. in PCBnew, indem Du den Footprint Editor/ Bauteileditor öffnest, den fraglichen Footprint auswählst und zum Bearbeiten öffnest, und dann unter Bauteileigenschaften die 3D-Einstellungen wählst. Vermutlich ist bei Dir dort eine Umgebungsvariable eingetragen, die auf das Internetrepository verweist. Der Pfad auf meine "offiziellen" KiCad Bibliotheken ist: /usr/share/kicad/modules Aber vorsicht, Bibliotheken dort werden bei jedem Update überschrieben. Deshalb immer für alle selbst bearbeiteten Bibliotheken ein eigenes Verzeichnes im Home-Verzeichnis anlegen, also z.B. bei Linux /home/MeinName/KiCad-Dateien/Module/uvw/xyz.pretty Wie das aber unter Windows aussieht, weiss ich nicht. Mit Windows kenne ich mich nicht aus, das ist mir zu kompliziert. > Und das nach jedem neustart des Programms. > Ist das ein Bug? Oder gewollt? Eher eine Fehlbedienung des Programmes. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Ohne die 3d packs kann ich aber Keine elemente auf die Platine setzen. Bibiolotek Brauser braucht immer eine internetverbindung.
wolle 88 schrieb: > Ohne die 3d packs kann ich aber > Keine elemente auf die Platine > setzen. Das kann ich mir nicht vorstellen. > > Bibiolotek Brauser braucht immer eine internetverbindung. Dann ist in den Einstellungen was falsch. Welche KiCad Version hast Du denn? Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Version 4.04 Wenn ich im schaltplaneditor einen footprint zuordnen will Kann ich das nur tun wenn ich online bin. Oder im platineneditor kann ich auch nur footprints auswählen wenn ich online bin
Überprüfe mal die Pfade die für deine Libraries eingestellt sind. Ich tippe darauf dass entweder die: - Zielordner leer sind. Dann müsstest dir die Libraries von Github beziehen und entsprechend platzieren - oder die Pfade auf eine Internetadresse verweisen. In dem Fall müsstest du die eingestellten Pfade korrigieren - oder die Zeilen für die Pfade in den Einstellungen selbst leer sind
Kicad verwendet sockets zur Kommunikation zwischen verschiedenen Programmteilen. Extrem schlechte Firewalls legen das als "will ins Internet" aus. Wenn man diese Gelegenheit dann dazu nutzt, Kicad die Kommunikation mit sich selbst zu verbieten, funktioniert es nicht. Kicad funktioniert auch ohne Internet, aber nicht ohne Socket-Kommunikation.
Alle Bibliotheken sind auf Kigithub eeingestelt Habe jetzt die fp-lib-table Geändert auf kicad und kisysmod Jetzt geht es.
Bernd W. schrieb: > Wie das aber unter Windows aussieht, weiss ich nicht. Die Windows Installation (4.0.2) erfolgt ohne lokale Kopien der Bibliotheken, PCBnew oder der Schaltplaneditor funktonieren dann ohne Internetverbindung nicht (IMHO ein echter Usability-Killer). Irgendwo gibt es die Möglichkeit, Kopien der Bibliotheken von github lokal abzulegen - leider ist diese Einstellungs so gut versteckt, dass ich sie gerade nicht wiederfinde.
Hallo Burkhard. Burkhard K. schrieb: > Die Windows Installation (4.0.2) erfolgt ohne lokale Kopien der > Bibliotheken, PCBnew oder der Schaltplaneditor funktonieren dann ohne > Internetverbindung nicht (IMHO ein echter Usability-Killer). Das ist unter Linux dann anders, wenn Du es aus den Repositories der jeweiligen Distribution installierst. Dann sind die Bibliotheken dabei. Allerdings sind die Versionen dann nicht die neuesten, weil in die Repositories im allgemeinen nur gut getesteter Kram gelangt. Im aktuellen Debian "stable" wäre das BZR4027 (bin mir nicht so sicher hier aus dem Kopf) von Sommer oder Herbst 2014, mit den damaligen aktuellen Bibliotheken. Für frischeres muss ich halt selber compilieren. Das ist zumindest unter Linux auch nicht besonders schwer. Aber dann sind die Bibliotheken auch nicht dabei, die muss man extra herunter laden. Siehe weiter unten. > Irgendwo gibt es die Möglichkeit, Kopien der Bibliotheken von github > lokal abzulegen - leider ist diese Einstellungs so gut versteckt, dass > ich sie gerade nicht wiederfinde. Machs Dir nicht so kompliziert. ;O) Direkt von Github holen ( https://github.com/KiCad/kicad-library ) und lokal abspeichern. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
:
Bearbeitet durch User
Angehängte Dateien:

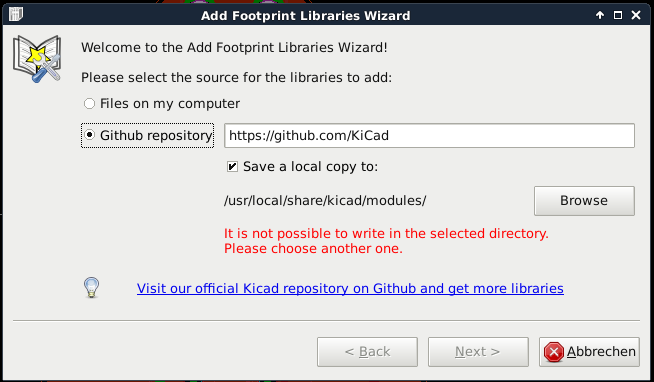

Nachtrag: Bernd W. schrieb: > Burkhard K. schrieb: >> Irgendwo gibt es die Möglichkeit, Kopien der Bibliotheken von github >> lokal abzulegen - leider ist diese Einstellungs so gut versteckt, dass >> ich sie gerade nicht wiederfinde. Ich hab mir auch mal eine frische Version gegönnt. Die aktuelle Version: Application: kicad Version: (2016-10-15 revision d1e4399)-master, release build Libraries: wxWidgets 3.0.2 libcurl/7.38.0 OpenSSL/1.0.1t zlib/1.2.8 libidn/1.29 libssh2/1.4.3 librtmp/2.3 Platform: Linux 3.16.0-4-686-pae i686, 32 bit, Little endian, wxGTK Hat extra in PCBnew im Pulldown Menue unter Preferences > Footprint Library Wizard ein Tool dafür. Vermutlich gibt es das schon länger, aber ich bin halt lange auf einer alten Version herumgeritten, wo der Wizard und der Manager noch zusammen ein Unterpunkt waren. Siehe im Anhang "FootprintLibrariesWizard.png" Die rote Warnmeldung ist deshalb, weil ich am defaultmäßigen Speicherort der Libraries als Normaluser unter Debian nur Leserechte, aber keine Schreibrechte habe. Wenn ich aber dort unter "Browse" einen Speicherort wähle, wo ich schreiben darf, z.B. irgendwo in meinem Home-Verzeichnis, verschwindet der Warnhinweis, und ich kann im Wizzard weitergehen. Unter Windows sollte das in einer vergleichbar aktuellen Version irgendwie ähnlich gehen. > Direkt von Github holen ( https://github.com/KiCad/kicad-library ) und > lokal abspeichern. z.B. wenn Du Git (gibt es wohl auch für Windows) hast, sollte es so ähnlich wie unter Linux gehen: In der Windows Eingabeaufforderung "git clone https://github.com/KiCad/kicad-library"; eingeben. In Deinem User Verzeichnis sollte "kicad-library" vorher noch NICHT existieren. Es wird aber dann erzeugt und gefüllt. Das gibt die *Symbole, 3d-Modelle* und einiges andere. Aber keine Footprints. Insgesammt aktuell 676Mbin 3871 Dateien die sich auf 141 Ordner verteilen. Um so auch die Footprints zu holen, gehst Du nach https://github.com/KiCad. dort wirst Du auf weitere Repositorys, die auf .pretty enden, verlinkt. Diese kannst Du einzeln herunterladen. Hin und wieder kommen welche hinzu, oder es ändern sich Namen, aber trozdem ist es sinnvoll, das in ein Skript zu packen. Über den Wizard erhältst Du nur die Footprints . Das sind aktuell 19,5Mb in 3777 Files (jeweils ein Footprint) in 84 Unterordnern (das sind die Bibliotheken). Es ist angedacht, auch die Symbole auf ein ähnliches System wie bei den Footprints umzustellen. Aber das dauert wohl noch. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Bernd W. schrieb: > und ich kann im Wizzard weitergehen. Rincewind? :D SCNR Weil du gerade die aktuelle Version installiert hast: geht bei dir der 3D-Betrachter? Oder genauer gefragt: siehst du die 3D-Modelle? Ich hab hier das Problem, dass mit der -unstable, welche im OBS aller weniger Tage aktuell gebaut als Paket drinsteht, sämtliche 3D-Modelle nicht angezeigt werden. Weder die, die neuerdings wohl funktionieren sollten (IGS, mit FreeCAD erstellte VRML, oder gar STEP), noch die alten selbst mit Wings3D erstellten VRML. Auch der neue 3D-Modell-Browser im Footprinteditor bleibt leer, man sieht nur das kleine PCB. Sobald ich wieder die 4.0.4 installiere, sehe ich zumindestens die letzteren Modelle wieder einwandfrei. Gruß, Hannes
Hallo Johannes. Johannes S. schrieb: >> und ich kann im Wizzard weitergehen. > > Rincewind? :D > Eher Dsylexei. ;O) > Oder genauer gefragt: siehst du die 3D-Modelle? Ja. Bisher habe ich aber nur in alte Projekte von mir hereingeschaut. Dort habe ich immer im Projektordner ein lokales Archiv mit den verwendeten Footprints angelegt, das auch die 3D-Modelle enthält, und in den Footprints ist dann explizit auf diese verwiesen. Aus der Bibliotheksliste schmeisse ich beim Abschluss eines Projektes grundsätzlich alle Bibliotheken hinaus bis auf diese lokale Bibliothek im Projektordner. Mit den Symbolen halte ich es genauso. > Auch der neue 3D-Modell-Browser im Footprinteditor > bleibt leer, man sieht nur das kleine PCB. Dann funktioniert der Viewer grundsätzlich. Die Footprints werden in der Boarddatei selber gespeichert. Meine Archivdatei von oben ist in dieser Hinsicht nur "Nummer Sicher", und bei den Symbolen ist es auch (noch) anders. > Sobald ich wieder die 4.0.4 installiere, sehe ich zumindestens die > letzteren Modelle wieder einwandfrei. Meine aktuelle Installation enthielt keine Bibliotheken. Die habe ich von Hand nachinstalliert. Auch die 3D-Modelle musste ich an anderer Stelle nachinstallieren, bzw. auf meine eigenen Footprint und Modell Bibliotheken verlinken. Das sind alles Indizien dafür, dass bei Dir die Bibliotheken fehlen (Die Footprints hast Du ja im Board selber), oder wenn die Bibliotheken vorhanden sind, Du nicht auf diese verweisst bzw. die Footprintbibliotheken nicht auf die 3D-Modelle verweisen. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
:
Bearbeitet durch User
Die Original-Kicad-Lybraries finde ich eh nicht so toll. Mir persönlich gefallen Walters Lybraries besser. Den Link kann ich aber erst abends posten, da ich das nicht auf dem Handy gebookmarked habe.
Angehängte Dateien:

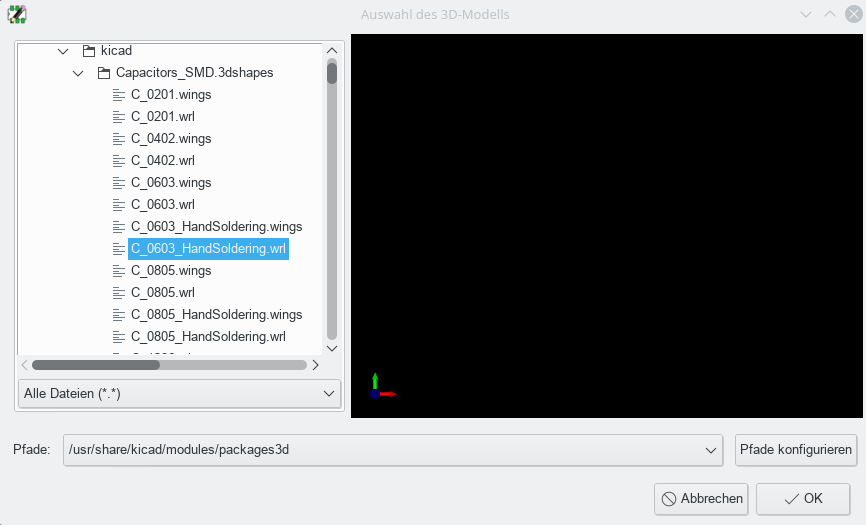

Nachtrag: Bernd W. schrieb: > Auch die 3D-Modelle musste ich an anderer > Stelle nachinstallieren, bzw. auf meine eigenen Footprint und Modell > Bibliotheken verlinken. Auch für die 3D-Modelle gibt es einen Downloader. In PCBnew im Pulldown Menue unter Preferences > 3D-Shapes Librarie Downloader existiert ein Tool dafür. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Hallo du nicht. Ich Nicht schrieb: > Die Original-Kicad-Lybraries finde ich eh nicht so toll. Das geht jedem so. Im allgemeinen erstellt sich jeder nach seinen eigenen Vorstellungen und technologischen Möglichkeiten seine eigene Bibliothek. Die wächst dann mit der Zeit immer an, und enthält Symbole, Footprints und Modelle, die man schon selber erprobt hat. Die offiziellen Bibliotheken sind eher ein Startpunkt, um daraus seine eigenen zu Entwickeln. Gerade als Bastler ist es oft sinnvoll, sich spezielle Footprints zu machen für z.b. zweipolige SMD-Bauteile, die handverlötet werden. Die Pads nach aussen etwas vergrößern, so dass man sie besser mit einem Lötkolben heiss machen kann. Ist schlecht für eine Massenproduktion, weil das zum "Grabsteine" bilden neigt, aber bei Handverlötung ist das egal, und man braucht nicht ganz so feine Finger. Auch generell gröbere Strukturen können Vorteile haben. Tom Hausherr hat doch mal was zur Anpassung von Footprints an Bestückungsdichten geschrieben. http://blogs.mentor.com/tom-hausherr/blog/2011/01/... > Mir persönlich > gefallen Walters Lybraries besser. Den Link kann ich aber erst abends > posten, da ich das nicht auf dem Handy gebookmarked habe. Du meinst diese hier: http://smisioto.no-ip.org/elettronica/kicad/kicad-en.htm ? Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
:
Bearbeitet durch User
Jap, die meinte ich. Diese haben sich Footprint und 3D-Modelmäßig als hervorragend herausgestellt. Die nicht-standard-Schaltplan-Symbole erstelle ich hingegen selbst.
Hallo Du Nicht Ich nicht schrieb: > Jap, die meinte ich. Diese haben sich Footprint und 3D-Modelmäßig als > hervorragend herausgestellt. In der tat, die sind gut. Obwohl ich persönlich gröbere bevorzuge, wenn Platz ist. Die 3D-Modelle sind fast schon überkandidelt. Ich mach mir oft nur Quader um das Bauteil für eine Platzabschätzung, wenn überhaupt. ;O) > Die nicht-standard-Schaltplan-Symbole erstelle ich hingegen selbst. Auch da haben alle unterschiedliche Bedürfnisse. ;O) Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Bernd W. schrieb: > Die 3D-Modelle sind fast schon überkandidelt. Ich mach mir oft nur > Quader um das Bauteil für eine Platzabschätzung, wenn überhaupt. ;O) Hallo Bernd, Das würd mich schon mal interessieren wie bei dir dann so ein Projekt in 3D aussieht? Ich stell mir da so ein Architektur-Wettbewerbsmodell vor ;-) http://smisioto.no-ip.org/elettronica/kicad/kicad-en.htm Übrigens diese Libs von dieser Seite sind wirklich gut und empfehlenswert. Weisst du eigentlich wie der heisst der das hier veröffentlicht?
Hallo il Conte. il Conte schrieb: >> Die 3D-Modelle sind fast schon überkandidelt. Ich mach mir oft nur >> Quader um das Bauteil für eine Platzabschätzung, wenn überhaupt. ;O) > Das würd mich schon mal interessieren wie bei dir dann so ein > Projekt in 3D aussieht? Meine privaten haben sowas überhaupt nicht, oder nur dann, wenn ich sie mal extra zum Veröffentlichen etwas aufhübsche. Ein aufgehübschtes ist hier: https://www.mikrocontroller.net/wikifiles/7/78/DC-50Ohm_Terminierung_RevE_25Mar2015.zip 3D-Modelle sind in einer modernen Fertigung schon wichtig, um zu erkennen, ob Platz ist, und ob man das überhaupt montieren und eingebaut warten kann. Minimiert die Fehlversuche..... Privat beim Basteln mag das zunehmend öfter der Fall sein, aber zur Zeit ist das eher nicht so wichtig. Aber das fängt ja schon damit an, dass ich Ausschlachtmaterial verbaue, und nicht wirklich freie Wahl habe, bei dem, was ich verbaute..... Es muss halt "irgendwie" passen, vor allem elektrisch. Von daher existieren beim mir viel mehr Schaltpläne als Layouts, weil ich viel auf Lötrasterkarten mache. > http://smisioto.no-ip.org/elettronica/kicad/kicad-en.htm > > Übrigens diese Libs von dieser Seite sind wirklich gut und > empfehlenswert. > > Weisst du eigentlich wie der heisst der das hier veröffentlicht? Nein. Keine Ahnung. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Angehängte Dateien:

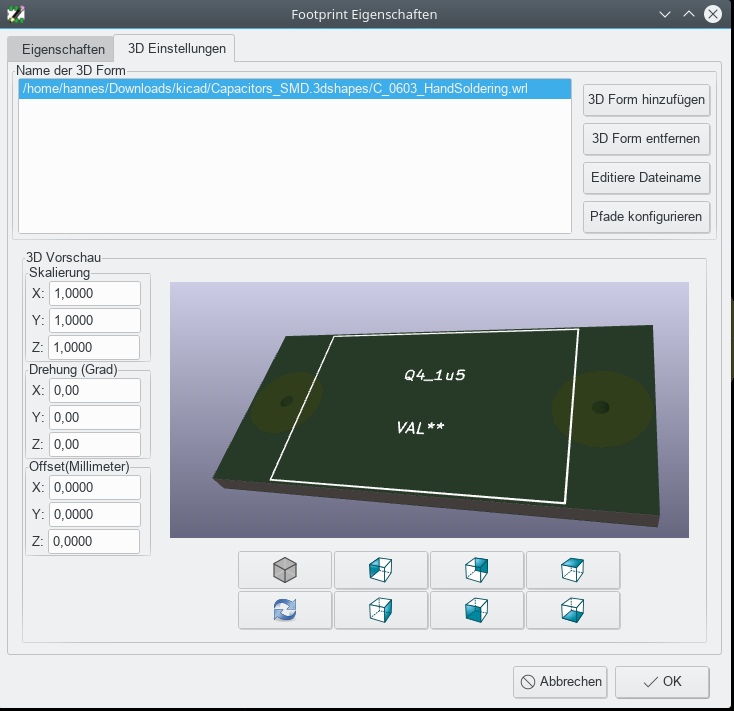

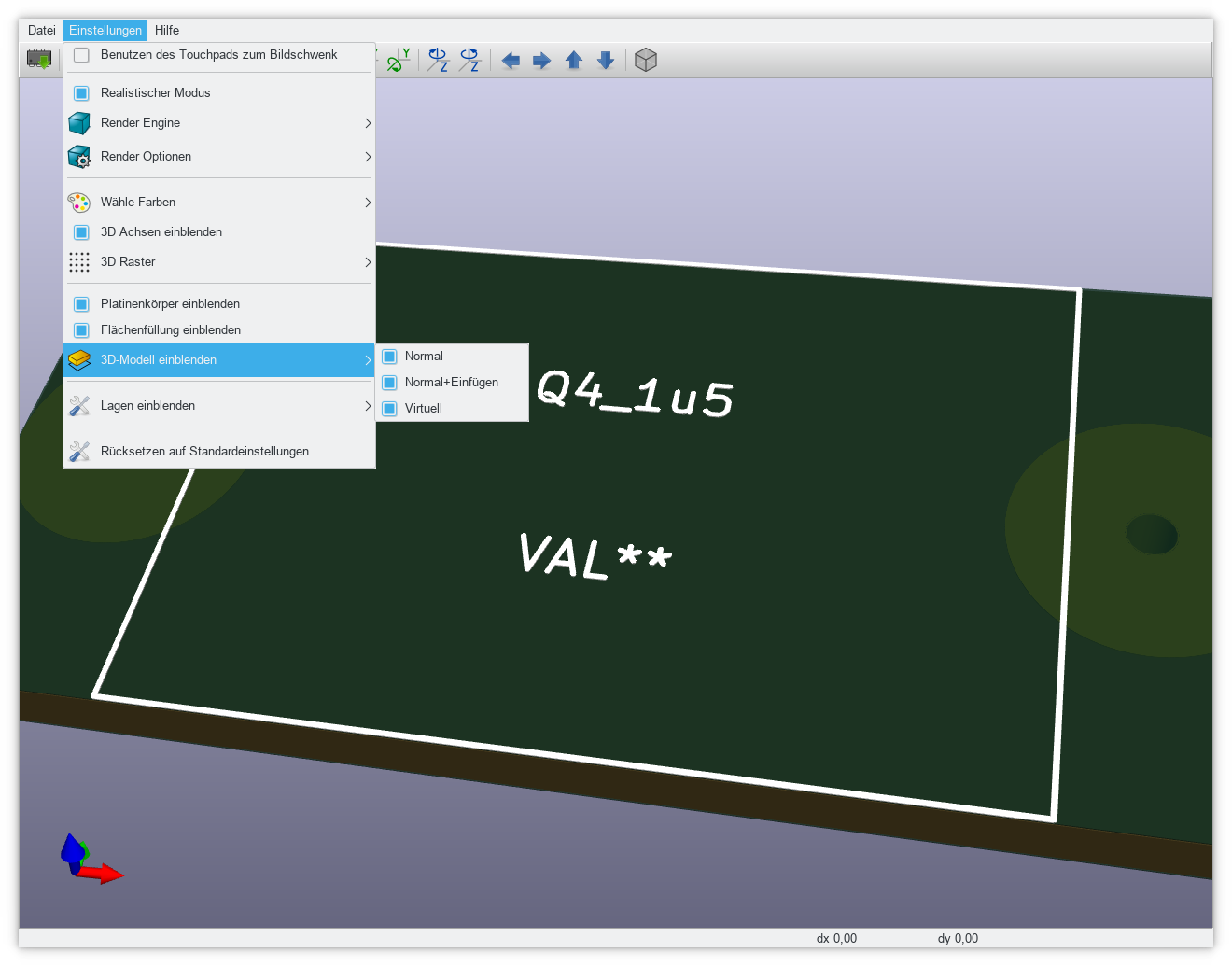

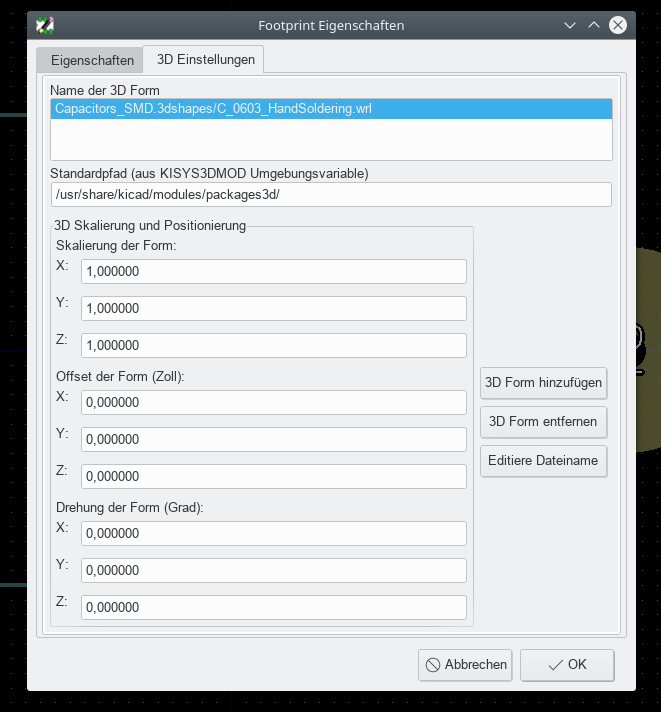

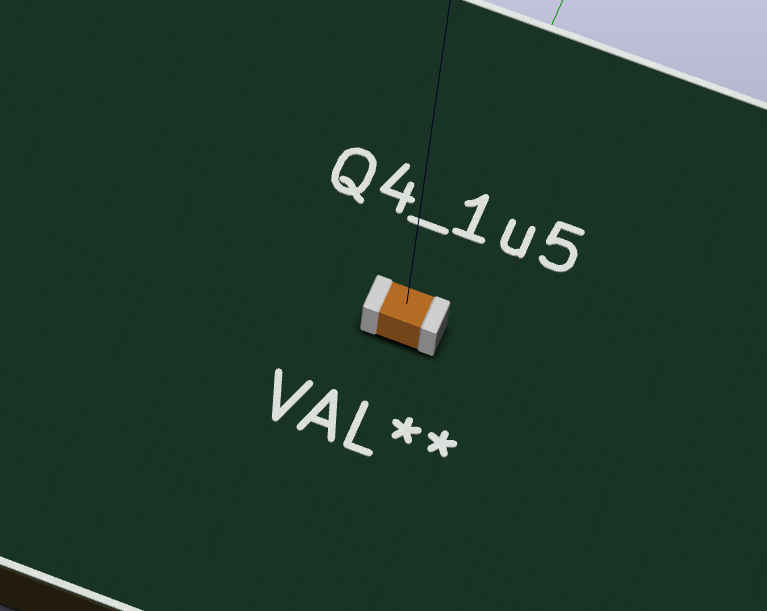

Bernd W. schrieb: > Das sind alles Indizien dafür, dass bei Dir die Bibliotheken fehlen (Die > Footprints hast Du ja im Board selber), oder wenn die Bibliotheken > vorhanden sind, Du nicht auf diese verweisst bzw. die > Footprintbibliotheken nicht auf die 3D-Modelle verweisen. Ich kann dasselbe Projekt mit beiden Versionen öffnen, einmal sehe ich die 3D-Modelle und mit der Unstable nicht. Nix ansonsten wird geändert, ich installiere nur die neuere Programmversion. Was mich ja so stutzig macht, ist, dass ich in dem neuen 3D-Modellbrowser, mit dessen Hilfe man das 3D-Modell für einen Footprint auswählen kann, auch keine Grafiken angezeigt bekomme. Sieht alles ok aus, nur kein Modell. :) Bei mir sieht das unter 4.0.4 so aus wie in den ersten Anhängen. Wenn ich die Unstable installiere, so wie in den letzten drei Bildern. http://kicad-pcb.org/img/post/select_3dpreview.png <- so soll's aussehen In der Klappbox zum Auswählen der Dateiformate steht auch nix drin außer *.*, fast so als würden Plugins zum Anzeigen fehlen. Ich hab so richtig keine Idee, wo ich da suchen könnte. Würde mich schon freuen, wenn das irgendwie zum Laufen kommt, weil mir das Rumgeeier mit dem Wings3D ein wenig zur Last fällt. ;) Gruß, Hannes
Hallo Johannes. Johannes S. schrieb: > Ich hab so richtig keine Idee, wo ich da suchen könnte. Ich auch nicht. Aber bei den unstable Versionen kann das passieren > Würde mich schon > freuen, wenn das irgendwie zum Laufen kommt, weil mir das Rumgeeier mit > dem Wings3D ein wenig zur Last fällt. ;) Versuch doch mal eine neue Version. Bei unstable giebts die u.U. ja mehrmals täglich frisch. Wenn das Problem dann immer noch besteht > unbedingt Bugmeldung machen! Gerade bei den entwicklungsversionen ist das wichtig! Eventuell auch mal ältere unstable Versionen probieren, wenn zugänglich. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Nachtrag: Bernd W. schrieb: >> Ich hab so richtig keine Idee, wo ich da suchen könnte. > Ich auch nicht. Aber bei den unstable Versionen kann das passieren Ich hätte da doch noch eine Idee. Meine letzte Installation ging auch nicht komplett glatt. Auch wenn mein Fehlerbild dann anders war, war es doch so, das einige Dateien nicht gefunden wurden, obwohl sie vorhanden waren. So ähnlich ist es ja auch bei Dir. Die Lösung war dann, nach dem make install noch ldconfig zu machen. Siehe den Bug #1633844: https://bugs.launchpad.net/kicad/+bug/1633844 speziell https://bugs.launchpad.net/kicad/+bug/1633844/comments/5 Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Ich installiere die Pakete ja über den Paketmanager aus Repositories der Distribution. Da ich eben festgestellt habe, dass das Paket dort zwar kicad-unstable heißt, aber seit einigen Wochen derselbe Stand zugrunde liegt (15.09.2016), baue ich gerade mit dem gestrigen Stand das Paket neu. Mal sehen, ob das funktioniert. /Hannes
Kaum macht man es richtig, geht es plötzlich. Das ist ein simpler Packaging-Fehler, im Rahmen des Neubauens hat der Paketmanager genörgelt, dass gebaute Dateien nicht mit ins Paket wandern würden. Das waren die Plugins für den 3D-Betrachter. Bei genauerer Betrachtung sind die zwar in dem Paket aus dem Distro-Repo auch mit dabei, aber unter /usr/lib64/kicad statt /usr/lib/kicad, und dort wurden sie vom 3D-Viewer nicht gefunden. Zum Test kurz einen Symlink gesetzt, und schon geht es. Sehr erfreulich. /Hannes
