Egal welche Layer ich ausblende, die Footprints bleiben wo sie sind.
Sehr unübersichtlich bei doppelseitiger Bestückung, also wie ändere ich
das ?

Zusatzfrage:
Ich habe die Farben von Top und Bottom Layer geändert.
Die Footprints bleiben aber in der alten Farbe dabei gehören die
definitiv zum Top bzw. Bottom Layer.
Wo ändert man das, oder wird das bei der Bauteilerstellung festgelegt ?

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael.

Michael K. schrieb:
> Egal welche Layer ich ausblende, die Footprints bleiben wo sie sind.
> Sehr unübersichtlich bei doppelseitiger Bestückung, also wie ändere ich
> das ?

Da wo Du die Layer ein und ausblendest, da ist eine zweite Registerkarte
"Render". Dort den Haken bei "Pads Front" bzw. "Pads Back" entfernen.

> Zusatzfrage:
> Ich habe die Farben von Top und Bottom Layer geändert.
> Die Footprints bleiben aber in der alten Farbe dabei gehören die
> definitiv zum Top bzw. Bottom Layer.
> Wo ändert man das, oder wird das bei der Bauteilerstellung festgelegt ?

In der gleichen Registerkarte "Render". Geht genauso wie bei den Layern.

Du bist extrem zielorientiert, Du schaust nicht links und nicht rechts.
;O)

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
von Michael K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Da wo Du die Layer ein und ausblendest, da ist eine zweite Registerkarte
> "Render". Dort den Haken bei "Pads Front" bzw. "Pads Back" entfernen.

Ohje, El Blindo.
'Render' heißt bei mir 'Elemente', aber ja, das ist es was ich nicht
finden konnte.

Bernd W. schrieb:
> Du bist extrem zielorientiert, Du schaust nicht links und nicht rechts.
> ;O)
Wenn Du wüstest was ich schon alles durch links und rechts schauen
gefunden habe trotz meines Protel Tunnelblickes.
Du weist ja nicht welche Fragen ich alle nicht gestellt habe ;-)

Danke Bernd

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael.

Michael K. schrieb:

> 'Render' heißt bei mir 'Elemente', aber ja, das ist es was ich nicht
> finden konnte.

Die deutsche Übersetzung ist etwas, was in meiner Testing Version hier
weitestgehend klemmt. Macht aber nix, selbst mit meinen rudimentären
Englischkenntnissen langt mir die englische Version.

> Du weist ja nicht welche Fragen ich alle nicht gestellt habe ;-)

Immer tröstlich zu wissen, dass es anderen genauso ergeht wie mir. ;O)

> Danke Bernd

Keine Ursache. Irgendwann habe ich bestimmt auch wieder ein paar Fragen.
;O)

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
von Michael K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> In der gleichen Registerkarte "Render". Geht genauso wie bei den Layern.

Hihi, grad gemacht und das farbige Kästchen verändert auch wirklich die
Farbe.
Alles andere bleibt wie es ist.
Vieleicht nach Neustart ...

von Bernd W. (berndwiebus) Benutzerseite



Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael.

Michael K. schrieb:

> Hihi, grad gemacht und das farbige Kästchen verändert auch wirklich die
> Farbe.
> Alles andere bleibt wie es ist.

Mmmmh....

Im Anhang:
Alles im "legacy canvas"

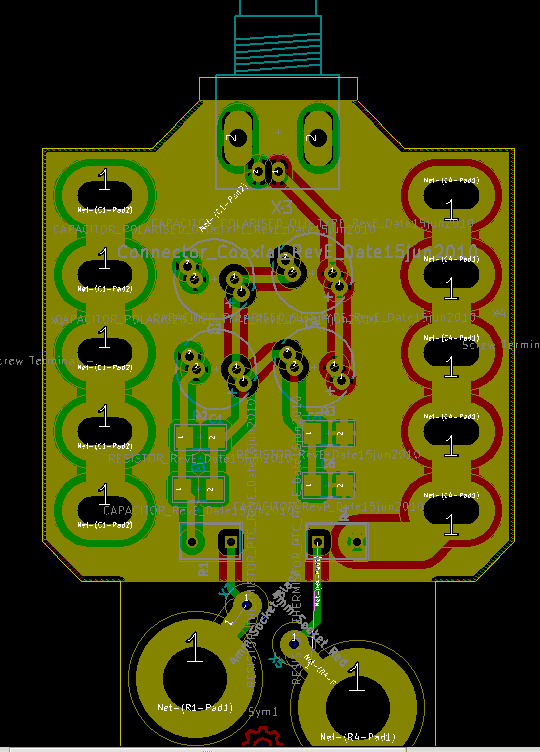

"KiCad-PCBnew_LayersUndRender_Original.png" wie es bei mir im Original
aussieht.

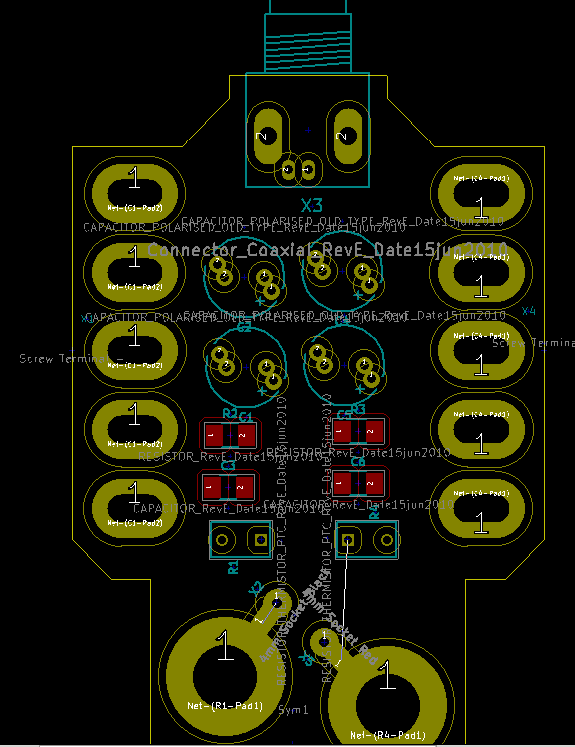

"KiCad-PCBnew_LayersUndRender_KupferLS-UndBS-Abgeschaltet.png" nach
Abschaltung von F.Cu und B.Cu.
"KiCad-PCBnew_LayersUndRender_PadsFrontMagenta.png" dann mit den Pads
Front auf Magenta umgeschaltet.

> Vieleicht nach Neustart ...

Nein, ich sehe, da ist wirklich ein Bug: Pads Front und Pads Back lassen
sich bei THT Pads nur gemeinsam schalten. SMD Pads gehen auch so. Knapp
unterhalb der Mitte sind ein paar SMD Pads, die im zweiten Bild rot, und
im dritten magenta sind.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
von Michael K. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Nein, ich sehe, da ist wirklich ein Bug:

Sieh mal an, da hast Du etwas gefunden was ich garnicht gemeint habe.
Bei mir sind es die (alle) SMD Footprints die ihre Farbe nicht ändern.
Heute, nach dem reboot ist alles so wie ich es gestern eingestellt habe.

Ist es Deiner Meinung nach sinnvoll mit den nightly Versionen zu
arbeitet statt der 4.0.4 stable ?

Verwirrend ist das sich Standard, OpenGL und Cairo so massiv
unterscheiden..
Ich arbeite fast nur mit OpenGl.
Standard ist sehr 'roh' in der Ansicht und Cairo ist unscharf und irre
langsam.
Gibt es eine Übersicht welche Funktionen in welcher Ansicht
funktionieren und welche nicht ?

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael.

Michael K. schrieb:

>> Nein, ich sehe, da ist wirklich ein Bug:
> Sieh mal an, da hast Du etwas gefunden was ich garnicht gemeint habe.

Dafür hatte ich dann Dein Problem nicht. Ein Kollege meinte übrigens, es
könnte durchaus sinnvoll sein, solche THT Pads auf Vorder- und Rückseite
gemeinsam zu handhaben....ok, dafür könnte man ja dann beide ankreuzen
oder eine zusätzliche Marker Reihe setzten, wo Kästchen sind, die
mehreres gleichzeitig meinen. Darum würde ich das eher als Bug
einstufen. Aber ich gebe zu, bei so etwas bin ich dann auch öfters
unsicher.

> Ist es Deiner Meinung nach sinnvoll mit den nightly Versionen zu
> arbeitet statt der 4.0.4 stable ?

Durchaus. Ich habe mit diesen gute Erfahrungen gemacht.
Ist aber auch eine Temperamentsfrage. Bei Deinem Temperament vielleicht
besser doch nicht. ;O)
Ich arbeite in einem Prüffeld und nehme Geräte in Betrieb. Ich lebe und
rechne damit, das mir jeden Moment etwas um die Ohren fliegen kann. ;O)

Es sind Entwicklungsversionen. D.h. Du musst auch mal damit rechnen,
einen flaatschneuen, kapitalen Bug vorgesetzt zu bekommen. Kann
vorkommen, ist aber eher selten.
Öfters wirst Du mit halbfertigem Konfrontiert. ;O) Sachen, die Du hier
beklagst, sind oft erledigt, dafür gibt es andere....Die Prämisse bei
der Entwicklung ist, im Zweifel ein lauffähiges benutzbares System zu
haben, was dann aber durchaus mit Workarounds klarkommen muss.

Aber für den Fall solltest Du Dich fit genug fühlen, auch mal mit dem
Schraubenschlüssel in den Maschinenraum zu gehen, und etwas in den
Dateien manuell zu richten, und am besten auf einem anderen Rechner eine
ältere Version lauffähig haben. *)

Und natürlich solltest Du Bug Reports schreiben. Gerade bei so frischen
Builds. Soviel und so verquer kann kein Entwickler testen, wie es eine
echte Usergruppe kann. Es gibt zwar das Schimpfwort von der
Bananensoftware, aber Realität ist eher, das ein wirklich umfassendes
Testen bei komplexer Software kaum noch sinnvoll möglich ist.

>
> Verwirrend ist das sich Standard, OpenGL und Cairo so massiv
> unterscheiden..
> Ich arbeite fast nur mit OpenGl.
> Standard ist sehr 'roh' in der Ansicht und Cairo ist unscharf und irre
> langsam.
> Gibt es eine Übersicht welche Funktionen in welcher Ansicht
> funktionieren und welche nicht ?

Leider nicht, weil mit Hochdruck daran gearbeitet wird, alles möglichst
weit verfügbar und konsistent zu bekommen. Allerdings ist ja z.B. openGL
gerade darum eingeführt worden, weil damit Möglichkeiten bestehen, die
es in Legacy nicht gibt.

Persönlich verwende ich in Abhängigkeit vom Rechner das eine oder andere
mehr. Klar, Push/Shove geht nicht in Legacy, aber auf meinem Netbook
z.B. ist keine Grafikhardware, die openGL unterstützt, und so läuft dort
stattdessen Mesa, was sehr langsam ist. Dann ist Legacy eine gute
Alternative....so muss ich mich also von Fall zu Fall entscheiden, was
sinnvoller ist.

*)
1) Mann kann es auch andersherum sehen. Arbeite mit der alten Version,
und verwende die neue erst einmal nur Testweise.
2) Es ist gelegentlich durchaus sinnvoll, zwei unterschiedliche
Versionen
zur Verfügung zu haben. Wie es unter Windows ist, weiss ich nicht, aber
unter Linux wäre es viel Aufwand (Vieleicht auch nicht, aber ich bin
kein C/C++ Experte), zwei Versionen auf dem gleichen System zu haben.
Aber ich mache traditionell viel mit Wechselplatten....sauberes Trennen
und klare Schnitte bevorzuge ich eben.
3) Lege Dir immer irgendwo Sicherheitskopien hin! Besser eine zu viel
als eine zu wenig.
4) Rechne damit, das Builds länger laufen. Ein KiCad Build hier auf dem
Desktop ca. 2h. Auf meinem Netbook etwas um die acht Stunden. ;O) Die
Büchse ist uralt....Leiterplattenentwicklung auf dem Netbook hat etwas
von Panzer fahren. Man sieht nur immer einen kleinen Ausschnitt durch
den Sehschlitz. ;O)
5) KiCad läuft zwar auch auf dem Raspberry (aus dem Repository), aber
für einen Build muss man wirklich sehr tief darin stecken.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
