[V] DSP&Bluetooth Platine für Lochraster

[Borsty B. (mantabernd)]

Guten Abend,

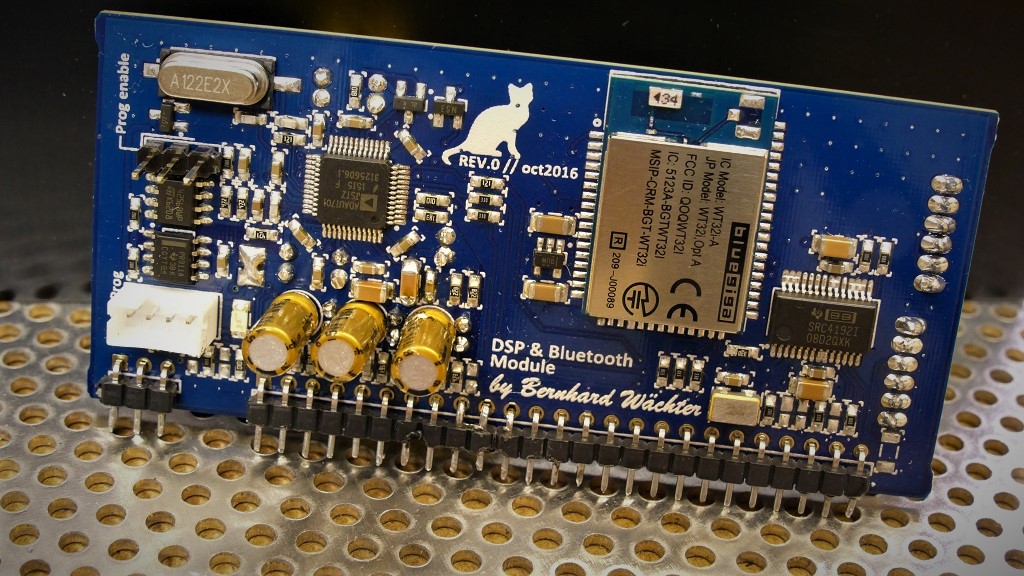

ich verkaufe schicke kleine Steckplatinen mit DSP & Bluetooth(Audio) zum
Einlöten auf Lochraster (oder jeder anderen Platine... wer möchte kann
auch Kabel direkt dranlöten).

Platine ist 4-lagig, getestet und funktioniert.

Kurz die Eckdaten:

- 2 analoge Audio Kanäle IN
- 4 analoge Audio Kanäle OUT
- Bluetooth Audio Empfänger geht per I2S auf einen Samplingrate
Converter (SRC4192) und von dort auf den DSP, sprich es werden alle
Samplingraten des Bluetooth Clients akzeptiert!!
- DSP wird über Analog Devices SigmaStudio programmiert (kostenfrei für

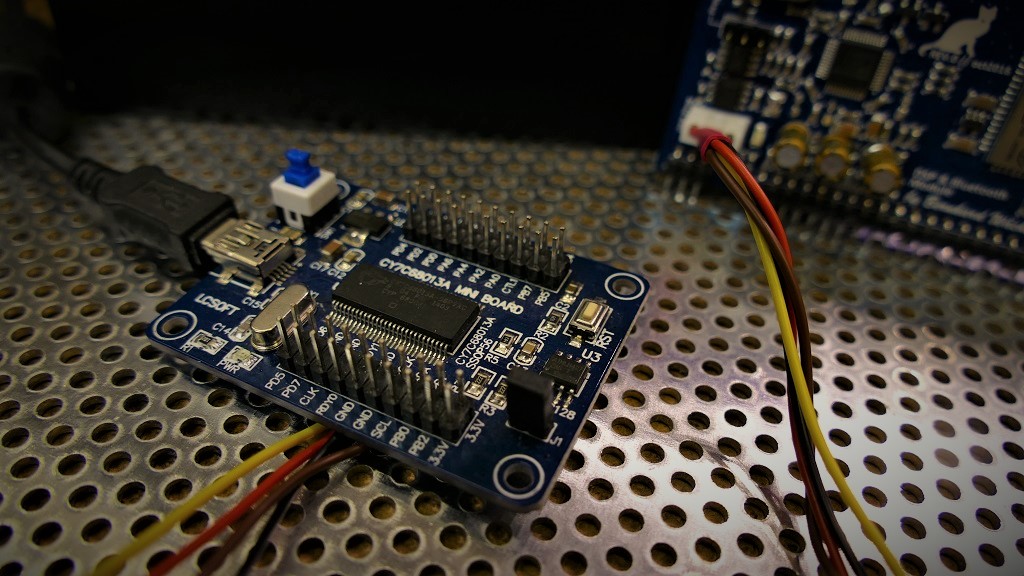

Entwickler). Als Dongle kann ein billiges Ebay Cypress Board verwendet
werden.
- programmieren des DSP's läuft in Echtzeit!!
- Bluetooth Chip muss einmalig per UART konfiguriert werden (kann auch
ich machen).
- Elkos sind hochwertige "audio grade" Typen.
- THD+N von analog in -> analog out beträgt 0.007%.

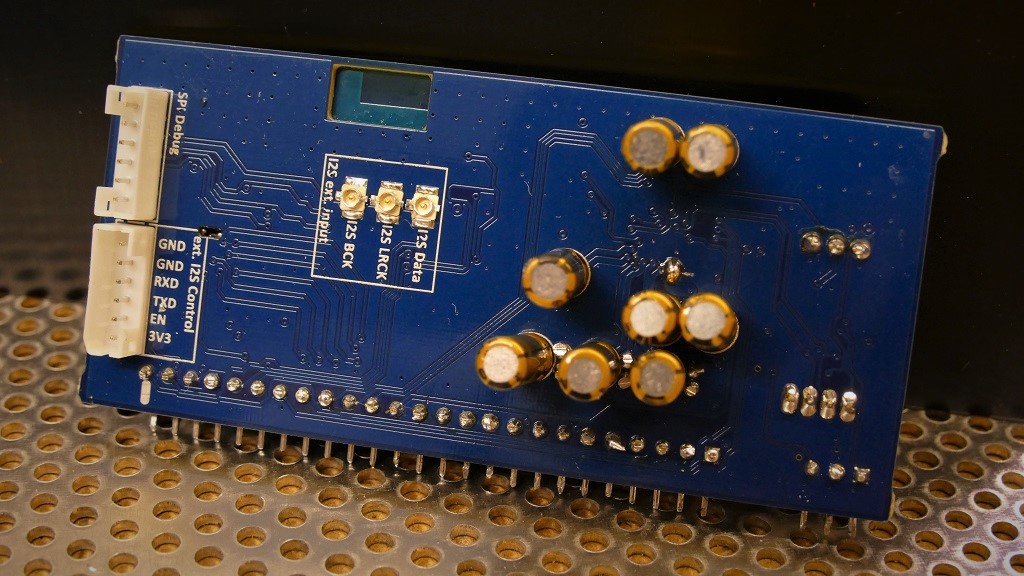

- I2S kann entweder vom SRC (Bluetooth) kommen oder über U.FL
Steckverbinder von extern an den SRC angeschlossen werden.
- I2C wird über einen "hotplug" IC an die Stifleiste gegeben. Sprich es
kann im laufenden Betrieb zwischen PC Programmierung und einem externen
µC umgeschaltet werden ohne dass sich der I2C Bus aufhängt oder neu
gestartet werden muss.

Bei weiteren Fragen einfach fragen!

Wenn ich nur die Teile zusammenrechne komme ich auf ca. 75 Euro.

Ich denke dass 100,- Euro inkl. Versand für ein fertig bestücktes Board
fair sind.

P.S. das abgebildete Board war schon einmal verlötet und hat daher an
der Stiftleiste ein paar "Kriegsverletzungen". Dieses gibt es zum
Sonderpreis von 75 Euro.

Gruß
Bernhard

[Borsty B. (mantabernd)]

Anbei noch eine Grafik mit Pinout des Modules.

[Borsty B. (mantabernd)]

Hier noch ein kurzes Video zur Funktion des Boards:

http://orange-showtechnik.de/downloads/TPA325xBoard/P1090816.mp4

Dort ist zu sehen wie einfach es ist einen Drehencoder zur
Lautstärkeregelung anzuschließen und das Board live über das Sigma
Studio zu programmieren.

[Mw E. (Firma: fritzler-avr.de) (fritzler)]

Wenn ich meinen Hals verbiege sehe ich, dass da ein Bluegiga WT32-A
Bluetoothmodul verbaut ist.

Das Datenblatt sagt:
> On addition to the standard Bluetooth audio
> profiles WT32 also can support aptX® audio
> coding technology

"can Support", also ist da jetzt AptX drinne oder nicht?
Weiste da mehr?

[Borsty B. (mantabernd)]

Mw E. schrieb:
> Wenn ich meinen Hals verbiege sehe ich, dass da ein Bluegiga WT32-A
> Bluetoothmodul verbaut ist.

Richtig, ein WT32I-A-AI6

> Das Datenblatt sagt:
>> On addition to the standard Bluetooth audio
>> profiles WT32 also can support aptX® audio
>> coding technology
>
> "can Support", also ist da jetzt AptX drinne oder nicht?
> Weiste da mehr?

In diesem Modul nicht, man kann aber das WT32I-A-AI6-APTX verlöten.
Kostet dann ca. 5 Euro mehr und kann APTX (das ist nur eine Lizenz die
bei diesem BT Modul freigeschaltet wurde).

[Franzis I. (reparateur)]

Hallo,
wofür ist die Platine gut? Was kann man damit anstellen?
Ist es was nur für Profis?

[Borsty B. (mantabernd)]

Kurzum:

Man kann mit dieser Platine nahezu jeden Audioverstärker mit wenigen
Handgriffen mit einem Digitalen Signal Prozessor (DSP) ausstatten.

Man schleift diese Platine quasi zwischen "Audio-Quelle" (in meinem
Video war das mein Smartphone) und Verstärker.

Über eine Software (oder auch einen kleinen µC) kann man diesen DSP dann
steuern. Das erstellte Programm wird in einem kleinen Speicher auf der
Platine abgelegt und beim nächsten Einschalten wieder geladen.

Den PC braucht man also nur für die Konfiguration, für den späteren
Betrieb nicht mehr.


In dem Video zeige ich auch wie einfach es ist die Signale am PC zu
visualisieren, einen Filter einzubauen und einen Drehencoder zur
Lautstärkereglung einzubauen. Das war gestern in 10 Minuten erledigt.

Zudem hat die Platine noch den Bluetooth Empfänger. Dieser ist natürlich
nicht erforderlich und kann auch weggelassen werden. (das macht die
Platine dann ca. 35 Euro günstiger).

Über Bluetooth kann ich dann z.B. direkt von einem
PC/Smartphone/Tablet/... Musik an den DSP, bzw. an den Audioverstärker
"streamen".

Bei Fragen einfach fragen ;-)

Und nein, die Platine ist bewusst für Hobbyanwendungen. Daher auch das
Lochrasterfreundliche Rastermaß von 2.54mm.

Gruß
Bernhard

P.S.: vielleicht komm ich die Tage mal noch dazu zu zeigen was für geile
Sachen man damit in Verbindung mit einem Grafik Display und einem
kleinen 8Bit AVR µC treiben kann ;-)

[Mw E. (Firma: fritzler-avr.de) (fritzler)]

Perfekt wär die Platine ja, wenn der AVR noch mit rauf gewandert wäre.
Oder ist einer der 8Beiner das EEPROM der Softconfig des DSP?

Mit SigmaStudio hab ich auch schonmal gearbeitet ist wirklich ganz
einfach zu bedienen.

Aber mal ein Video mit guter Hintergrundmusik ala Sabaton ;)

Es fehlt eben noch etwas Doku und Anleitung damit das Interesse hier
größer wird.

[Borsty B. (mantabernd)]

Mw E. schrieb:
> Perfekt wär die Platine ja, wenn der AVR noch mit rauf gewandert wäre.
> Oder ist einer der 8Beiner das EEPROM der Softconfig des DSP?

Einer der beiden ist das EEPROM. Die Konfig des DSP's wird auf der
Platine gespeichert.

> Mit SigmaStudio hab ich auch schonmal gearbeitet ist wirklich ganz
> einfach zu bedienen.

Ich kenne auch das PurePath Studio von Texas Instruments aber Analog
Devices hat mit ihrem SigmaStudio wirklich sehr gute Arbeit geleistet.

Übrigens: Einige der Verstärker von Powersoft arbeiten mit genau diesem
DSP und der SigmaStudio Software
(http://www.powersoft-audio.com/en/oem-solutions/digimod)

> Aber mal ein Video mit guter Hintergrundmusik ala Sabaton ;)

Freut mich dass es dir gefällt. ;-)

> Es fehlt eben noch etwas Doku und Anleitung damit das Interesse hier
> größer wird.

Ja, da bin ich bereits dran. Ist aber enorm viel Arbeit (hätte das
anfangs gar nicht gedacht wie viel Arbeit bei einem solchen Projekt
dahinter steckt.)

[Borsty B. (mantabernd)]

Erste Teile der Doku / Anleitung.

Ich arbeite weiter dran :)

[Borsty B. (mantabernd)]

... und noch etwas mehr Doku.

Woran liegt's dass sich das Interesse so in Grenzen hält?
