Hallo allerseits, ich habe Schwierigkeiten die Theorie hinter den
positiven/negativen Logiken zu begreifen..
Wir haben zwei Variablen x0 und x1, wobei x0 in der Pegelabhängigkeit
"&" mit dem Parameter y zusammenhängt.
Jetzt ist es ja so dargestellt, dass x0 den Wert 0 hat und x1 auch. Nun
ist y=1 geschaltet.
Wenn jetzt x1 auf 1 geswitcht wird, dann ist y = 0.
Ich habe zunächst gedacht dass es sich bei x1 um eine Negation in
Abhängikeit mit y handelt, also x1 ungleich y... aber dann wieder im
Fall von xo = 1
x1 = 1
y = 1
und das versteh ich jetzt nicht wie das alles im Zusammenhang steht..
kann mir jemand bitte das ausführlich erklären, das wäre super! Ich habe
das übrigens aus dem Buch von Klaus Fricke und es ist nicht wirklich
explizit nochmal erläutert.

von (prx) A. K. (prx)


Bewertung
6 lesenswert
nicht lesenswert
Manche Problem lösen sich bereits, wenn man sie systematisch beschreibt.
Und nicht als ungeordneten Bewusstseinsstrom. Und selbst wenn sie sich
dadurch nicht lösen, ermöglichen sie es anderen vielleicht, es zu
verstehen.

von HildeK (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Siegfried K. schrieb:
> versteh ich jetzt nicht

Ich verstehe auch nicht, was du willst!

> Pegelabhängigkeit
Logik ist vom Pegel zunächst mal nicht abhängig. Es gibt üblicherweise
zwei Zustände, 1 und 0. Welche Pegel die jeweils haben, ist zunächst mal
beliebig definierbar.

Wenn du offenbar drei Variablen hast, x0, x1 und y, dann sind vermutlich
die beiden x Eingänge und das y ein Ausgang einer logischen Verknüpfung.
Welche hast du vorliegen? Sieht nach OR oder NOR aus.
Mach einfach mal eine Tabelle, in der drin steht, für welche
Eingangswerte welche Ausgangswerte erwartet werden.

von Theor (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich weiß zunächst nicht, welches Buch und welchen "Klaus Fricke" Du
meinst. Es fehlt aber ohnehin das fragliche Zitat; wenn man voraussetzt,
dass unverständliche Texte zitiert werden sollten, wenn man deswegen
Fragen hat.

Dann:
Ich bin ja selbst so ein Typ der die Dinge gerne komplizierter macht,
aber dann doch mit dem Ziel, es auch präziser zu machen und nicht
unklarer.


Schau doch bitte nochmal folgendes an und formuliere es neu:

"Wir haben zwei Variablen x0 und x1, wobei x0 in der Pegelabhängigkeit
"&" mit dem Parameter y zusammenhängt."

Es scheint mir klar, was Du sagen willst, aber es ist falsch, das ein
Eingang vom Ausgang abhängt. Das so zu betrachten ist kausal falsch. Es
mag bei der Betrachtung als boolscher Ausdruck nicht völlig absurd sein,
aber nur als Zwischenschritt in der Diskussion, die zur richtigen
Beschreibung führen soll.

Mit wird auch nicht klar, was Deine Frage an sich mit "negativer Logik"
zu tun hat. Erkläre das doch mal bitte, bzw. detailliere Deine
Voraussetzungen mehr.


Es mag aber sein, dass ein wesentliches Problem die mögliche
Verwechslung von Wahrheitswerten, ihre Darstellung als 0 und 1 und deren
pyhsikalische Realität als Spannungswert ist. Vielleicht überdenkst Du
Deine Frage vor diesem Hintergrund nochmal.

von Siegfried K. (legion)


Bewertung
0 lesenswert
nicht lesenswert
Ja, zu den Begriffen: also x0 und x1 sollen die Eingänge sein und y ist
der Ausgang. Ich habe das rein mathematisch betrachtet, darin liegt wohl
der Fehler.. ich weiß jetzt dennoch nicht ganz, wie diese beiden
Eingänge mit dem einen Ausgang und somit der Übergang "Low"/"High"
logisch zusammenhängen. Oder sind die Low/High-Zustände beliebig
definierbar? sorry, ich bin noch relativ neu in der Digitaltechnik, Das
mit der negativen Logik ist jetzt eher unwichtig.Ich schicke gleich ein
Foto hoch

von Peter R. (pnu)


Bewertung
0 lesenswert
nicht lesenswert
es gibt zwei Möglichkeiten dem Zahlenpaar 0,1 eine Spannung zuzuordnen:

positive Logik: die 1 hat den höheren Pegel
negative Logik: die 1 hat den niedrigeren Pegel.

Verknüpfungsbausteine wie zum Beispiel ein Gatter eines 7400 machen ihr
NAND nur bei positiver Logik. A UND B = !E
Wenn den Größen A,B und E negative Logik zugeordnet wird, macht dasselbe
Gatter ein NOR.

Weit verbreitet ist das zum Beispiel bei Speicherbausteinen vorhandene
chip-select: Wen dieses auf low gezogen wird, wird der Speicherbaustein
ansprechbar. Man spricht dann von low-aktivem Baustein.

Wenn Du mehrere open-Kollektorausgänge an einer Leitung (mit pullup)
parallel schaltest, kann jeder Kollektor die Leitung auf Null ziehen und
ein Chip per chipselect einschalten. Das ist doch eindeutig ein
ODER-Vorgang,ein wired-OR:  Wenn einer der Kollektoren auf 0 zieht,wird
der Baustein mit chipselect aktiv.

Bei der Forderung: Auf der Leitung ist 1, wenn  alle Kollektoren
sperren. also eine 1 erzeugen und damit der Baustein abgeschaltet, hat
dann die gleiche Schaltung ein AND-Verhalten.

Also: je nach Zuordnung kann eine Schaltung eine andre Verknüpfung
haben.

Wenn man nach dem "eingeschaltet" fragt:eine Oder-Verknüpfung.
Wenn man nach dem "ausgeschaltet" fragt:eine Und- Verknüpfung

: Bearbeitet durch User
von MaWin (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Siegfried K. schrieb:
> ich habe Schwierigkeiten die Theorie hinter den positiven/negativen
> Logiken zu begreifen.

Logik ist immer einfach, hier für und und oder:

Wahr und Wahr ist Wahr
Wahr und Falsch ist Falsch
Falsch und Aahr ist Falsch
Falsch und Falsch ist Falsch
Wahr oder Wahr ist Wahr
Wahr oder Falsch ist Wahr
Falsch oder Aahr ist Wahr
Falsch oder Falsch ist Falsch

Die Frage ist bloss, durch welche elektrischen Signale Wahr bzw. Falsch
dargestellt werden.
Das kann positive Spannung high für 1 Wahr sein und geringe Spannung low
für 0 Falsch, das wäre positive Logik,
oder positive Spannung für 0 Space und damit Falsch und weit negativere
Spannung für logisch 1 Mark und damit Wahr, das wäre negative Logik wie
bei ECL oder RS232.

Bei mancher Technik bietet sich halt der andere Signalpegel an, es ist
doch bloss Konvention.

von Theor (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Siegfried K. schrieb:
> Ja, zu den Begriffen: also x0 und x1 sollen die Eingänge sein und y ist
> der Ausgang.

Das habe sogar ich mir denken können. :-)

> Ich habe das rein mathematisch betrachtet, darin liegt wohl
> der Fehler ...

Das ist an sich kein Fehler. Nur gibt es in der Mathematik ein Analogon
zur Ein- und Ausgängen. Nämlich Definitionsmenge und Wertemenge in
Abbildungen.
Ein boolscher Ausdruck ist insofern auch eine Abbildung.

> ... ich weiß jetzt dennoch nicht ganz, wie diese beiden
> Eingänge mit dem einen Ausgang und somit der Übergang "Low"/"High"
> logisch zusammenhängen.

Den "logischen Zusammenhang" stellt die Funktion dar. Das kann eine
Und-Verknüpfung, eine Oder-Verknüpfung etc. sein.

> Oder sind die Low/High-Zustände beliebig  ...
Wieso "oder"? Das eine hat mit dem anderen nichts zu tun.

> definierbar?

Du musst, wie ich (und HildeK) schon andeuteten, streng unterscheiden,
zwischen Wahrheitswerten (Wahr oder Falsch), deren Zuordnung zu den
Werte '0' und '1' (üblich ist: Wahr entspricht 1, Falsch entspricht 0)
und der Bezeichnung von Pegeln in elektrischen Schaltungen
unterscheiden. Etwas verwirrend ist, das diese Unterscheidung oft nicht
streng durchgehalten wird bzw. z.B. von Wahr oder Falsch als Begriffen
in manchen Darstellungen garnicht gesprochen wird oder (bei negativer
Logik) etwa Wahr der 0 und Falsch der 1 zugeordnet wird. Dennoch ist es
sinnvoll zunächst in Begriffen von Wahr und Falsch zu denken -
mindestens wenn man die Wahrheitsfunktionen (Und, Oder, Nicht etc.)
anschaut und dazu die physikalische Zuordnung anzuschauen.

> sorry, ich bin noch relativ neu in der Digitaltechnik, Das
> mit der negativen Logik ist jetzt eher unwichtig.Ich schicke gleich ein
> Foto hoch

Eigentlich ist das alles nicht so kompliziert. Das Non-Plus-Ultra ist
Wahr und Falsch. Bei 0, 1, High, Low handelt es sich um wahlfreie
Zuordnungen zu den Wahrheitswerten.

von Theor (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Man muss also eigentlich Deine Frage:

> Oder sind die Low/High-Zustände beliebig definierbar?

mit Ja beantworten.

Es ist halt einfach so, das Wahr = 1 = High und Falsch = 0 = Low in so
überwältigender Mehrzahl vorkommen, dass man diese Zuordnungen für die
einzig Wahre hält. Das geht auch so manchem Tutor, Lehrer, Professor und
Buchautor so. Ist aber nicht so.

von Siegfried K. (legion)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

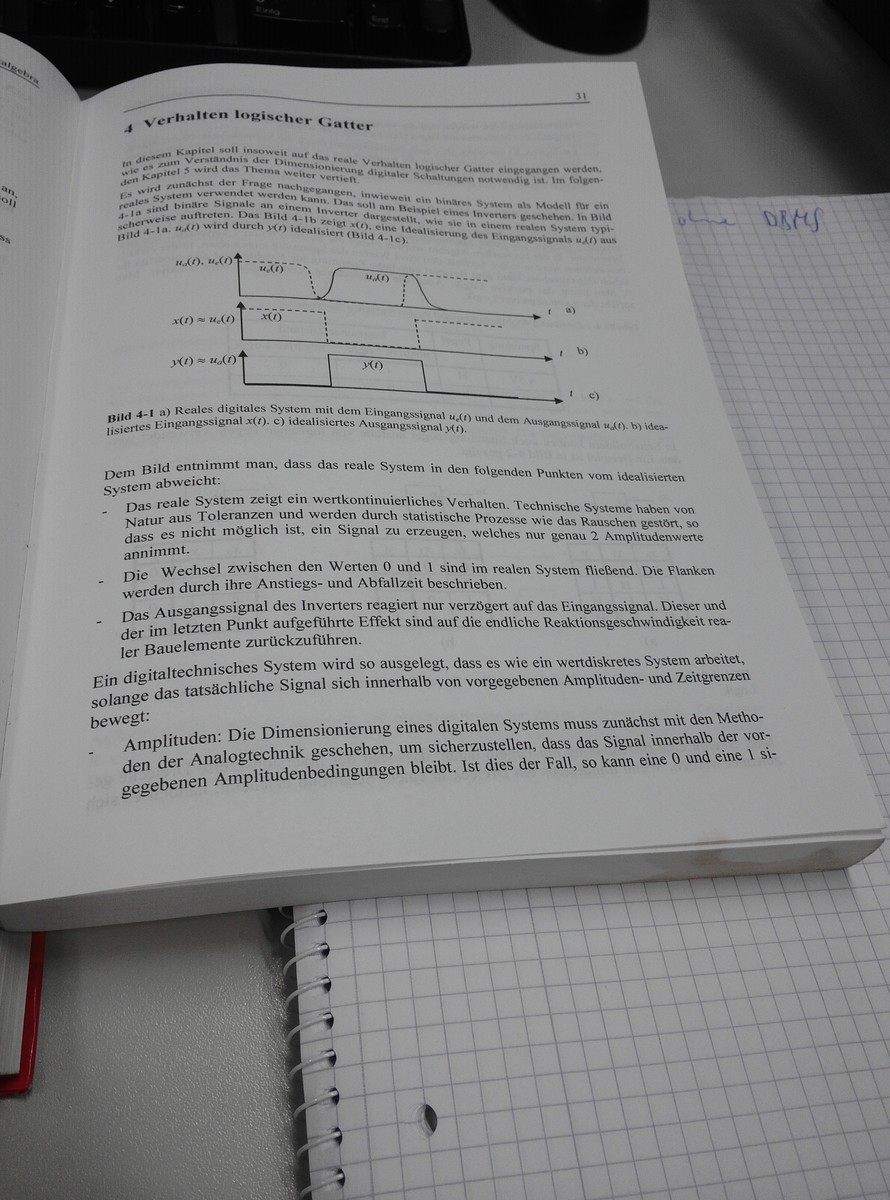

vielen Dank für die Beiträge, das hat wirklich sehr geholfen. Anbei,
damit jeder noch einen Überblick hat worin meine Verwirrung liegt, die
Bilder

von Bernie P. (logimaus)


Bewertung
0 lesenswert
nicht lesenswert
Manchmal hat man ja tatsächlich ein Brett vorm Kopf...

Bei meinem Einstieg als Bastler in die Digitaltechnik
(Kennt noch jemand "Digitaltechnik" von Pütz??)
hab ich lange nicht begriffen, wie logische Gatter
ohne Versorgungsspannung arbeiten können.

In der Analogtechnik hatte man kurz drauf auch die Technik
revolutioniert, bei vierfach-Opamps funktionieren
inzwischen drei auch ganz ohne Hilfsspannung...

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Bernie P. schrieb:
> (Kennt noch jemand "Digitaltechnik" von Pütz??)

Aber selbstverständlich! Die Elektronikbücher (Elektronik,
Digitaltechnik) von Jean Pütz, die gelegentlich im 3. Programm
ausgestrahlten Folgen der dazugehörigen Sendungen und auch einige Folgen
der Hobbythek waren damals in den 70er Jahren meine wichtigsten
Informationsquellen. Damals gab es in der Hobbythek auch noch
Elektronikbasteleien, die aber immer mehr von irgendwelchen für mich
äußerst langweiligen Öko- und Frauenthemen abgelöst wurden.
