Hallo zusammen,

ich habe hier eine Aufgabe und weiß nicht wie ich die lösen kann.

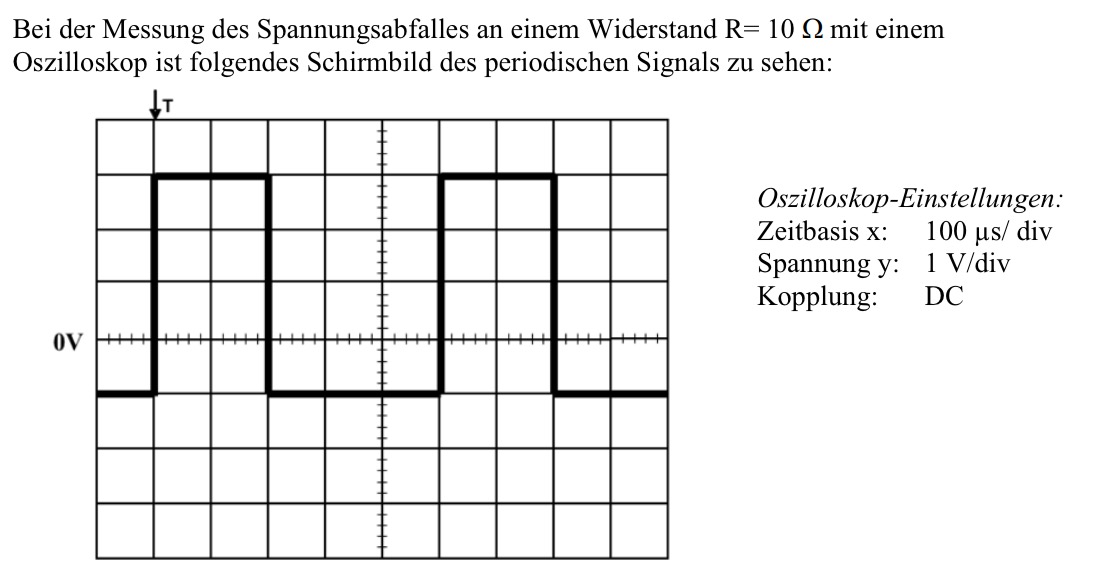

Die Aufgabe lautet (siehe Anhang): Wie verändert sich das Schirmbild,
wenn der Signaleingang auf AC Kopplung umgeschaltet wird. Es ändert sich
die Frequenz des Signals auf 10 Hz und die Zeitablenkung wird auf
20ms/Div angepasst.
Skizzieren Sie grob das Schirmbild.

Ich weiß das die Signalkurve um den Mittelwert nach unten verschiebt und
durch den vorgeschalteten Kondensator der Gleichspannungdpegel nicht
mehr gehalten werden kann. Dh ein Absinken der Spannung nach den Flanken
ist die Folge.

Aber wie erkenne ich, wie die Entladungskurve genau aussieht
(Zeichnung)?
Ich weiß zwar war die grob aussieht aufgrund dem vorgeschalteten
Kondensator, aber eben nicht genau zwecks Zeichnung.
Woher weiß ich wie groß die Amplitudensprünge sind?

: Verschoben durch Moderator
von Jim M. (turboj)


Bewertung
0 lesenswert
nicht lesenswert
Daniel schrieb:
> Aber wie erkenne ich, wie die Entladungskurve genau aussieh

Für die Entladekurve des AC Koppelkondenstors fehlen Dir dessen
Kapazität
und die Eingangsimpedanz der nachfolgenden Stufe.

Die Rechtecke werden in der Praxis etwas schief sein.

von Daniel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die Kapazität vom Kondensator C=1nF und Eingangsimpedanz vom Widerstand
beträgt 1MOhm.

von Joe F. (easylife)


Bewertung
0 lesenswert
nicht lesenswert
Daniel schrieb:
> Skizzieren Sie grob das Schirmbild.

Daniel schrieb:
> Ich weiß zwar war die grob aussieht aufgrund dem vorgeschalteten
> Kondensator, aber eben nicht genau zwecks Zeichnung.

Dann zeichne es grob hin.
Es geht wohl darum, dass du zeigst verstanden zu haben, dass das Signal
"trapezförmig" dargestellt wird.

: Bearbeitet durch User
von Daniel (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

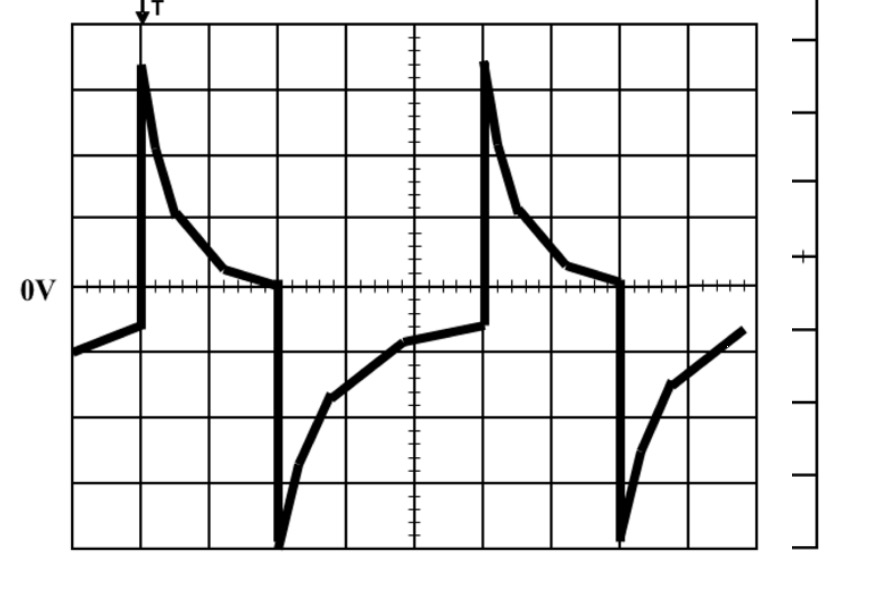

Das ist die Lösung und verstehe nicht ganz warum das Signal so aussieht.

von Joe F. (easylife)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Daniel schrieb:
> Das ist die Lösung und verstehe nicht ganz warum das Signal so aussieht.

Wessen Lösung? Sie ist falsch. Die eingeschlossene Fläche oberhalb und
unterhalb der Nullinie muss gleich groß sein.

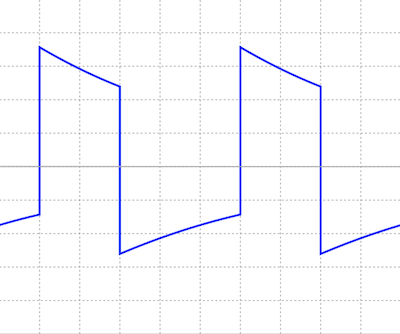

Kopplung: 100n/1M

: Bearbeitet durch User
