Hallo, wie kann ich mit Matlab einen Amplitudengang aus einer
Übertragungsfunktion plotten, aber ohne Phasengang?

kenne nur bode(...)

aber der liefert ja bekanntlich beides...

Ne Idee?

von umpalumpa (Gast)


Lesenswert?

Wie ist denn die Übertragungsfunktion?

von Uli Kollega (Gast)


Lesenswert?

umpalumpa schrieb:
> Wie ist denn die Übertragungsfunktion?

im Workspace

von Uli Kollega (Gast)


Lesenswert?

Um genau zu sein:
1
H = tf([1 0 0],[1 sqrt(2)*w1 w1^2])

gesucht ist der Amplitudnegang von H, ohne das auch der Phasengang
geplottet wird.
Es gibt da einen Befehl, allerdings finde ich ihn nicht in der Suche...

von (º°)·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.· (Gast)


Lesenswert?

zplane

von Jan K. (jan_k)


Lesenswert?

zplane ist nicht korrekt, der plottet eben die Pol- und Nullstellen in
die komplexe Ebene.

siehe
https://www.mathworks.com/help/control/functionlist.html?s_cid=doc_ftr

da fällt auf z.B.
https://www.mathworks.com/help/control/ref/freqresp.html (musste halt
selber plotten)
https://www.mathworks.com/help/control/ref/bodemag.html

ist denk ich auffindbar ;)

: Bearbeitet durch User
von Christian S. (vivus)


Lesenswert?

https://de.mathworks.com/help/ident/ref/bodeoptions.html

PhaseVisible

Wie man die Optionen zu bode() nutzt ist unten gut verständlich erklärt.

Hab ich noch nie genutzt, aber sollte klappen.
Wo benötigt man denn eine Amplitude und nicht die passende Phase dazu?

von (º°)·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.· (Gast)


Angehängte Dateien:

Lesenswert?

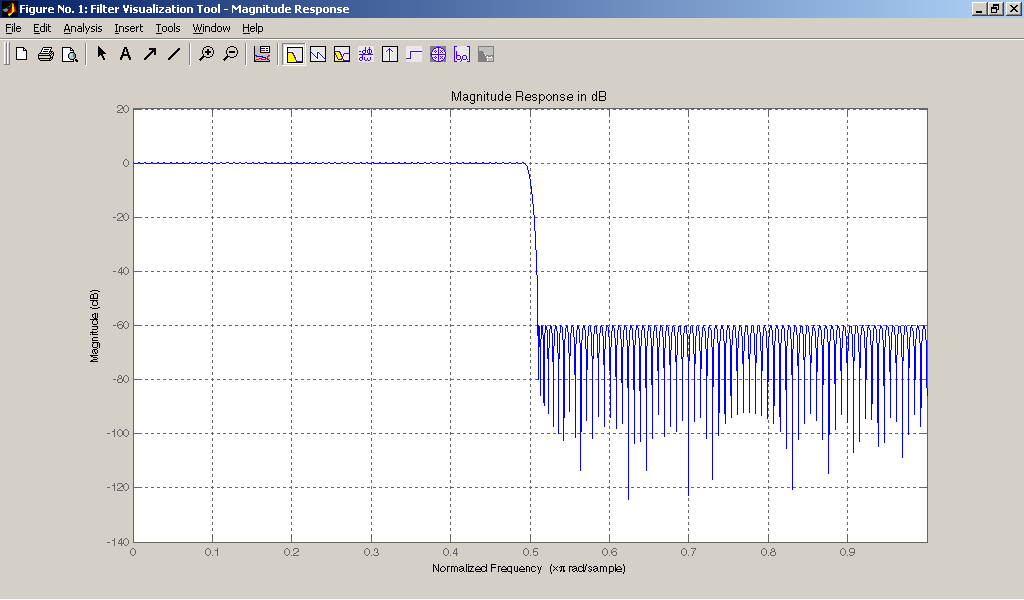

Mein zplane tut was es soll!

Wenn ich will auch P/Ns!

von Jan K. (jan_k)


Lesenswert?

Naja... zplane ohne Ausgabeparameter ruft das fvtool auf, das kann auch
phase und gain und noch n paar Sachen darstellen, eigentlich ist zplane
aber eben nicht richtig, du musst doch noch oben in der Leiste klicken,
oder? Außerdem ist das fvtool viel zu umfangreich, wenn der TO nur den
Amplitudengang haben möchte.

von domi_ (Gast)


Lesenswert?

H = tf([1 0 0],[1 sqrt(2)*w1 w1^2])
impulsantwort = impulse(H)
figure;
plot(20*log10(abs(fft(impulsantwort,Nfft))));

von Detlef _A (Gast)


Lesenswert?

w=logspace(-1,5.1e6);
H=polyval([1 0 0],j*w)./polyval([1 sqrt(2)*w1 w1^2],j*w);
semilogx(w,20*log10(abs(H)));

jw in das Zähler- und Nennerpolynom einsetzen und teilen.

Cheers
Detlef
