Forum: Mechanik, Gehäuse, Werkzeug Mikroskop gesucht zum löten


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Turtle (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo @all

Ich könnte zum Löten von ein Mikroskop gebrauchen.
Hab ein wenig rumgefuchtelt und mir könnte jenes gefallen.
Wie ist eure Meinung dazu?

Ebay-Artikel Nr. 111757255549

von Zeno (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Habe mir letzte Woche dieses Teil BRESSER Biorit ICD CS Stereomikroskop
bei Völkner (Artikelnummer Y610741) geholt. Kostet dort 256,-€. Habe
damit auch schon einige Lötarbeiten auf einem µC Board erledigt. Ging
sehr gut.
Das Teil gibt es auch bei Conrad bzw. Bresser, kostet dort aber ca. 50€
mehr. Denke mal das es für den Hausgebrauch OK ist und auch das
Preis/Leistungsverhältnis ist denke ich mal in Ordnung. Klar Zeiss oder
Leitz haben sich noch bessere optische Eigenschaften sind aber für den
Privatgebrauch zu teuer.

von Johannes S. (jojos)


Bewertung
0 lesenswert
nicht lesenswert
Das Bresser gefällt mir auch, es wird mir aber mit 263,95€ angezeigt.
Teurer geworden oder hält Völkner mich für reicher?

von Little B. (lil-b)


Bewertung
0 lesenswert
nicht lesenswert
Wir haben uns für unsere ECU-Software-Bastelbude ein Di-Li 900 gekauft.
Gibts bei Farnell für gute 400€.

Mich hat das überzeugt, weil es von Haus aus schon 45x Vergrößerung
kann.

von Cyborg (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Für die Elektronik-Frickelei braucht man aber höchstens 20x.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Wichtig ist der Abstand zwischen Objektiv und Objekt. Beim Löten will
man oberhalb der Platine noch mit Lötkolben, Lötzinn etc. herumfuchteln,
und nicht jedesmal gegen das resp. die Objektive stoßen.

von Michael X. (Firma: vyuxc) (der-michl)


Bewertung
1 lesenswert
nicht lesenswert
Johannes S. schrieb:
> Das Bresser gefällt mir auch, es wird mir aber mit 263,95€ angezeigt.
> Teurer geworden oder hält Völkner mich für reicher?

Nö, der Völkner hat Tagespreise. Allerdings nicht nach Dollarkurs
sondern nach Lust&Laune.

von c.m. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Turtle schrieb:
> Hallo @all
>
> Ich könnte zum Löten von ein Mikroskop gebrauchen.
> Hab ein wenig rumgefuchtelt und mir könnte jenes gefallen.
> Wie ist eure Meinung dazu?
>
>
Ebay-Artikel Nr. 111757255549

ob der lange arm geschickt ist? sobald man da durchsehen will verschiebt
man doch die optik… oder nicht?

von Old P. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
c.m. schrieb:
>
> ob der lange arm geschickt ist? sobald man da durchsehen will verschiebt
> man doch die optik… oder nicht?

Wenn man den müden Kopp auflegt schon. Mich würde eher der Preis
abschrecken.
Das Bresser beim Völkner ist dagegen sehr interessant.

Old-Papa

von Jörg M. (derlang)


Bewertung
0 lesenswert
nicht lesenswert
Reicht für das Hobby-Löten nicht auch sowas:

ebay: 390973802033

Könnte ich mir sogar leisten, ohne Ärger von der Regierung zu bekommen.

von Old P. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jörg M. schrieb:
> Reicht für das Hobby-Löten nicht auch sowas:
>
> ebay: 390973802033
>
> Könnte ich mir sogar leisten, ohne Ärger von der Regierung zu bekommen.

Klar, zum löten reicht ja auch ein aufgeheizter Schraubenzieher....
Im Ernst, für einfache Dinge reicht das Ding vieleicht, aber wenns bei
einer Fehlersuche um kalte Lötstellen an winzigen SMD geht, dann geht
nichts über eine gute Stereolupe. Zumindest für ein normales
Bastler-Budget.

Old-Papa

von habesoeins (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jörg M. schrieb:
> Reicht für das Hobby-Löten nicht auch sowas:
>
> ebay: 390973802033

Nein, das Ding ist für die Tonne.
Hab mir so ein Ding mal für ~2€ bei ali bestellt.
Da muss man mit der Brille bis auf ~10cm an das Objekt ran, da wird es
dann an der Nase aber etwas warm durch den Lötkolben.

von Matthias L. (limbachnet)


Bewertung
0 lesenswert
nicht lesenswert
Wenn schon eine Lupenbrille, dann so eine Optik wie sie Zahnärzte
tragen. Die Zahnarzt-Lupenbrillen der hiesigen Optik-Anbieter kosten
zwar auch abschrechende Summen, aber wenn man so ein Teil als
Arbeitsmittel stundenlang täglich auf der Nase hat, lohnt sich die
Ausgabe.

Davon gibt's aber auch preisgünstige oder auch billige Exemplare aus
China - die dortigen Zahnmedizin-Studenten wollen ja auch etwas sehen
können.

Ich habe so ein Teil für ca. 50 EUR, die Vergrößerung ist stärker als
bei einer 10 Dioptrien-Lupe und der Sehabstand liegt bei 42cm. Der
Sichtbereich ist allerdings nur nur gut so groß wie ein Daumennagel, der
Umgang damit erfordert daher etwas Übung.

von il Conte (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Zeno schrieb:
> Habe mir letzte Woche dieses Teil BRESSER Biorit ICD CS Stereomikroskop
> bei Völkner (Artikelnummer Y610741) geholt. Kostet dort 256,-€.

Für diesen Preis ist dieses Stereomikroskop eine klare Empfehlung
Einzig die Beleuchtung scheint in der heutigen LED Zeit
ein wenig antiquiert.

'0201' kann man klar als große Duplo-Bausteine wahr nehmen ;-)

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
So ziemlich das obere Ende in Sachen Komfort ist so etwas hier:

http://www.visioneng.de/produkte/stereomikroskope/mantis-elite-3d-okularloses-inspektionsmikroskop


Das ist allerdings etwas teurer, liegt im unteren vierstelligen Bereich.

von il Conte (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Rufus Τ. F. schrieb:
> So ziemlich das obere Ende in Sachen Komfort ist so etwas hier:
>
>
http://www.visioneng.de/produkte/stereomikroskope/mantis-elite-3d-okularloses-inspektionsmikroskop

Rechtfertigt der Komfort  einen 'unteren vierstelligen' Mehrpreis ??
Finde ich nicht - das Bresser Mikroskop erfüllt den Zweck allemal!

Wir reden hier von Prototypen Bestückung, Fehlersuche aber
nicht von stundenlangen Qualitätskontrollen.
(so habe ich den TO verstanden)

von Dieter W. (dds5)


Bewertung
0 lesenswert
nicht lesenswert
il Conte schrieb:
> '0201' kann man klar als große Duplo-Bausteine wahr nehmen ;-)

Blöderweise haben die Finger dann die Ausmaße von Baumstämmen. :-(

von Turtle (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für eure Antworten.

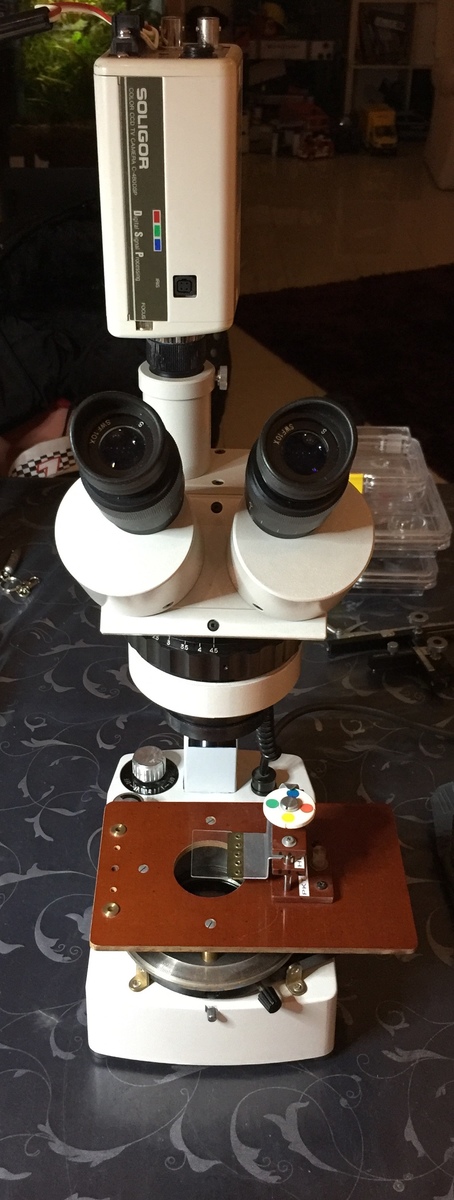

Ganz kurzfristig hat sich die Gelegenheit bei Kleinanzeigen ein Euromex
zu bekommen. Geht bis 45 Fach. Ist mit Kamera und Monitor gewesen. Ob
ich das noch auf beweglichen Arm umbaue weiß ch nicht, muss erstmal
sehen wie ich mit der Arbeitshöhe zurechtkomme.

von Turtle (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

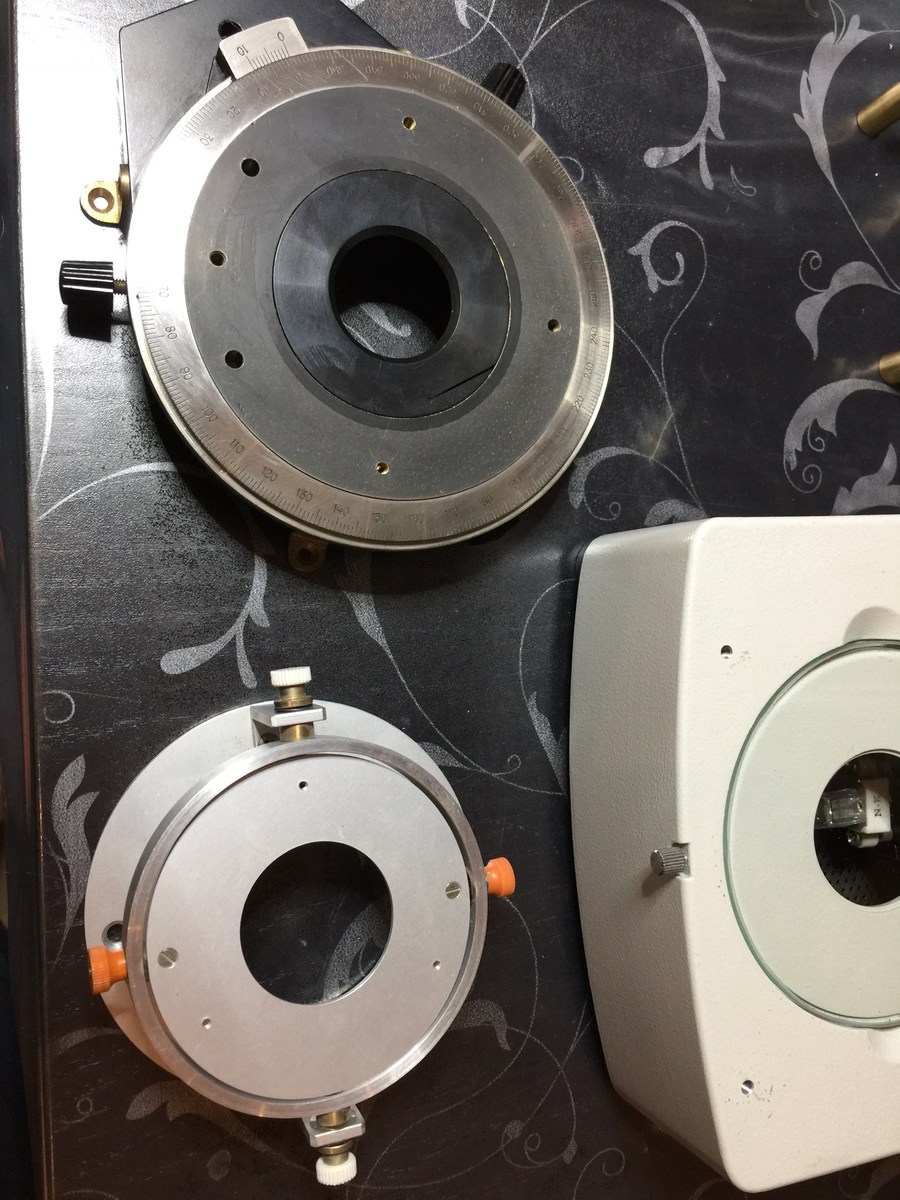

Falls jemand ne Ahnung hat wie dieses Zubehör heißt, würde ich mich
freuen wenn es mir verraten wird.

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Mikroskop zum Löten?

ich bleibe lieber beim Lötkolben (scnr das war zu verführerisch)

von A. S. (achs)


Bewertung
0 lesenswert
nicht lesenswert
Das Mikroskop ist optisch und mechanisch (der Arm ist teurer als die
Optik) sicher gut genug. Ich würde trotzdem 2 verschiedene Dinge nehmen:

1) eine Tischlupe zum Basteln/Löten (diese tellergroßen Dinger mit
Beleuchtung drumherum)

2) ein normales, kompaktes Mikroskop für einzelne Finepitch-Kontrollen
oder -Flickereien. Und hierbei einen beweglichen Schraubstock, also z.B.
einen, der einfach nur 2kg schwer ist und dadurch nicht festgeschraubt
sein braucht.

Das Sichtfeld eines Mikroskops ist einfach zu klein, das Scharfstellen
zu aufwendig.

von Cyborg (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Turtle schrieb:
> Falls jemand ne Ahnung hat wie dieses Zubehör heißt, würde ich mich
> freuen wenn es mir verraten wird.

Vermutlich ein Drehuntersatz für den Objekttisch.
Hier gibts ein wenig darüber:
http://www.maschinen-zentrale.de/fuess_545.html

von Old P. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Achim S. schrieb:
> Das Mikroskop ist optisch und mechanisch (der Arm ist teurer als die
> Optik) sicher gut genug. Ich würde trotzdem 2 verschiedene Dinge nehmen:
>
> 1) eine Tischlupe zum Basteln/Löten (diese tellergroßen Dinger mit
> Beleuchtung drumherum)

So mach ich das auch. Dabei unbedingt auf Glaslinse beim Kauf achten.
Billigheimer haben Kunststoff, bei unvermeidlichen Zinnspritzern große
Kacke!

> 2) ein normales, kompaktes Mikroskop für einzelne Finepitch-Kontrollen
> oder -Flickereien.

Genau dafür (Flickereien) braucht man eigentlich und unbedingt eine
Stereolupe. Kein Stereomikroskop, das ist was anderes!
Mit einer Stereolupe kann man in 3D sehen, mit einem Mikroskop nur in
2D.
Ein Stereomikroskop kann auch 3D, ist aber unpraktisch, da der Abstand
Objekt zu Okular meist sehr gering ist. Dafür ist dessen Vergrößerung
gigantisch, aber auch unpraktisch. Ein leichtes Zittern und man muss
erstmal wieder die Lötspitze (Löthammer im Mikroskop) im Bildausschnitt
suchen.
Eine Stereolupe hat einen viel größeren Abstand Objekt/Okular, dafür
allerdings auch eine viel kleinere Vergrößerung (genialer Satzbau).
Zur Fehlersuche reicht diese aber allemal.

Old-Papa

von Zeno (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Old P. schrieb:
> Ein Stereomikroskop kann auch 3D, ist aber unpraktisch, da der Abstand
> Objekt zu Okular meist sehr gering ist.

Das Bresser hat 230mm zwischen Objekt und Objektiv, was zum Löten völlig
ausreichend ist.
Man kann gut darunter arbeiten.

Das Bresser hat zwei Vergrößerungen 10x und 20x. 20x ist völlig
ausreichend. Da sieht man schon Materialstrukturen.
Größere Vergrößerungen können unter Umständen besser sein, aber das
Ganze wird dann auch empfindlicher (unter Umständen unruhigeres Bild)
z.B. bei Erschütterungen, Vibrationen etc. Bei größeren Vergrößerungen
ist meist auch das Bildfeld kleiner. Es kommt halt darauf an was man
machen will.

von Turtle (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Tischlupe mit 8 Dioptrin habe ich, hat mir nicht gereicht, bzw. kommt
man mit keinem Werkzeug richtig drunter. Das nervt.
Dieses Mikroskop hat 160mm Arbeitsbereich, da komm ich sogar mit ner
Steinel drunter. ;-)
Nun ist es da, hab vorhin mal rumgespielt, nicht übel. Jetzt kann ch den
Essigfliegen wenigstens die Haare auszupfen. :-D
Stereolupe hab ich auch, ging mir aber um ein Mikroskop.
Dank nochmal...

@cyborg Danke..

von Turtle (Gast)


Bewertung
0 lesenswert
nicht lesenswert
230mm ist ganz schön hoch, da brauchst ja nen Hochstuhl schon.. ?
Finde die 160mm schon etwas zu hoch, da muss man nen langen Hals machen.
Wenn der Fuß weg wäre würde es passen von der Höhe für mich.

von Old P. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
So, nun muss ich mich wohl etwas korrigieren.
In meiner Lehre (is laaaange her) haben uns die Lehrmeister immer
eingebläut, dass ein Stereodingens mit nur einer großen Linse unten
(erkennbar am großen Kopf unten) und darüber zwei Tubussen eine
Stereolupe ist. Ein Stereomikroskop dagegen habe auch unten einen
Doppelopjektivrevolver. Die Dinger (wir hatten dort beide Varianten) mit
dem Objektivrevolver hatten eine vielfach höhere Vergrößerung und man
konnte nur flache Dinge sinnvoll betrachten (Teileoberflächen z.B.). Mit
den "Lupendingern" dagegen eben auch höhere (ich "prüfte" damit z.B.
Typenhämmer von Schreibmaschinen)
Jetzt bin ich mal durch Wiki und andere Wissensseiten gestolpert und
muss lesen, dass man (heute?) beide Begriffe durchaus auch für beides
benutzt. So ändern sich die Zeiten oder die Lehrmeister haben damals
Blödsinn erzählt. Aber was sitzt, das sitzt ;-)
Zumindest ist eine zu hohe Vergrößerung Mist und ein einfaches Mikroskop
fast nutzlos zum löten. Bei dem Einfachdingens ist auch noch alles
seitenverkehrt, Lötprügel nach links erscheint im Bild nach rechts.
Intuitiv arbeiten geht anders.

Old-Papa

von Cyborg (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Turtle schrieb:
> Tischlupe mit 8 Dioptrin habe ich

Umgerechnet ist das auch nur ein zweifache Vergrößerung.
Fürs Grobe mag das reichen, aber bei Fine-Pitch sicher
nicht mehr.

von il Conte (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Turtle schrieb:
> Vielen Dank für eure Antworten.
> Ganz kurzfristig hat sich die Gelegenheit bei Kleinanzeigen ein Euromex
> zu bekommen. Geht bis 45 Fach. Ist mit Kamera und Monitor gewesen.

Das ist aus meiner subjektiven Sicht ist dieses Mikroskop ein Fehlkauf
:-(
(da du es zum Löten / arbeiten brauchst)
Dies ist der Grund warum das von dir genannte Bresser Mikroskop
sich Arbeitsmikroskop nennt, während das von dir letztlich beschaffte
ein Untersuchungsmikroskop ist.

Schaue dir mal den Arbeitsplatz eines Uhrenmachers an.
Da wirst du feststellen dass seine Unterarme komplett auf dem Tisch
aufliegen, praktisch auf derselben Ebene wie sein 'Objekt' (z.B.
Taschenuhr).

Dasselbe gilt beim Prototypenbau von SMD - Elektronik wo 0402, 0201 und
Fine Pitch zum Einsatz kommen.

Sollte es aber sein dass du 'so tief' gar nicht einsteigen willst,
dann kauf die eine Sehhilfe mit mindestens 3 Dioptrien,
oder eine Lupenbrille bei Conrad die tut es dann auch.

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Die Lupenbrille war ein Fehlkauf, wr hatten es hier schon mal davon. Da
hilft auch kein bekannter Markenname.

Für mich ist an einem Stereomikroskop wichtig, das ich auch schräg
zwischen die Pins eines TQFP schauen kann, um dort Lötkügelchen zu
sehen. Viele Mikroskope sind leider so gebaut, dass man nur senkrecht
von oben schaut.
Die Platine schräg zu legen ist ein sehr unpraktische Behelfslösung.

von il Conte (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Christoph K. schrieb:
> Für mich ist an einem Stereomikroskop wichtig, das ich auch schräg
> zwischen die Pins eines TQFP schauen kann

Ich finde es sogar ganz wichtig!

Christoph K. schrieb:
> Viele Mikroskope sind leider so gebaut, dass man nur senkrecht
> von oben schaut.
> Die Platine schräg zu legen ist ein sehr unpraktische Behelfslösung.

Nachdem man ein Arbeitsmikroskop sehr gut in der Höhe verstellen kann,
stellt das schräg legen der Platine eigendlich kein grosses Hindernis
dar.
Die Platine wird einfach mit ein oder zwei Plastelinkugeln fixiert -
geht wunderbar.
Man macht sowas ja nicht am Tag 10 mal.

von A. S. (achs)


Bewertung
0 lesenswert
nicht lesenswert
Mir reichen wie gesagt Lupe und Mikroskop völlig aus.

In der Firma haben wir allerdings auch so ein Okularloses 3D-Mikroskop
(wie z.B.
http://www.visioneng.de/produkte/stereomikroskope/mantis-elite-3d-okularloses-inspektionsmikroskop,
das scheint ähnlich)

Die sind wirklch hammermäßig. Das Objekt wirklich in 3-D auf einer Art
Bildschirm, klar, schärfentief, hell. Du kannst die Platine natürlich in
Echtezeit darunter bewegen.

von juergen (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich hatte mal aus einem Feldstecher zwei Linsen ausgebaut (saßen im
Mittelteil, ca. 2,5cm Durchmesser) und in ein Brillengestell eingefügt.
Die Vergrößerung war genau passend zum Verlöten von Kleinstbauteilen.
Die Abstände zum zu betrachtenden Objekt waren ausreichend groß bei sehr
guter Vergrößerung und bester Betrachtungsqualität.

Leider ist eine Linse mal aus der Fassung herausgesprungen und dabei
zerfallen. Die Hersteller kleben bekanntlich mehrere Linsen zu einer
Gesamtoptik zusammen. Schade! Jetzt kann ich nur noch einseitig
vergrößert gucken, verwende das Ding aber trotzdem weiterhin.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
