Forum: Mikrocontroller und Digitale Elektronik Batterie Spannung messen: stromsparendste Methode für spezielle Anwendung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Alfred S. (hood)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Threads zu Spannungsteilern gibt es viele. Leider komme ich damit in
meinem Fall nicht weiter und bräuchte daher euren Rat, wie die
Spannungsmessung am besten umzusetzen ist.

Ausgangssituation:

Ein Pro Mini Board mit 328P auf 3,3V und 1 MHz Clock wird von einem LiPo
versorgt. Es befindet sich ein MIC5205 oder MIC5219 LDO Regulator auf
dem Bord, der die 3,3V für den 328P zur Verfügung stellt. Im
Normalbetrieb schläft der AVR den größten Teil der Zeit. Von daher darf
der Stromverbrauch des Spannungsteilers maximal im niedrigen
zweistelligen µA Bereich sein.

Benötigte Genauigkeit der Messung: 0,02 V

Interne Referenzspannung: 1,1V

Versorgungsspannung 328P: 3,3V

Der zu messende LiPo schwankt bei der Spannung zwischen 4,23 Volt
(Ladeschlussspannung) und 3,35V (Minimalspannung die nicht
unterschritten werden soll – der LDO Regulator muss ja auch noch laufen.
LDO Minimum Input Voltage?).

Aus Stromspargründen gibt es noch die Überlegung den LDO Regulator zu
entfernen. Dann läuft der 328P direkt am LiPo. Der 328P läuft bei 1MHz
bis runter auf 1,8V - da wäre der LiPo schon lange tot. Was haltet ihr
davon den LDO zu entfernen?

In der unten beschriebenen Schaltung muss auch ein Level Converter von
5V zu 3,3V & 3,3V zu 5V eingesetzt werden. Fraglich ob der Level
Converter auch mit wesentlich mehr als 3,3V (z.B. 4,23 V) zu 5V
funktioniert, wenn der LDO entfernt wurde. Habt ihr eine Empfehlung?
TXS0108E? PCA9306?

Die sich ständig ändernde LiPo-Spannung soll ca. 5x/Sek. gemessen
werden. Sollte die Messung nach dem Einschalten ergeben, dass der LiPo
genug Saft hat, dann wird über den 328P ein MOSFET geschaltet, der dann
wiederum ein 5V StepUp / Board versorgt, wo ein Raspberry mit 5V TFT zum
Einsatz kommt. Kurz nach dem Einschalten (und noch deaktiviertem 5V
Bereich) gibt es kaum Stromverbrauch in der Schaltung. Reicht die
Belastung für eine Messung? Die maximale Stromaufnahme wird beim
Einschalten der 5V Umgebung ca. 1A in Spitze sein. Laufender Betrieb
schätzungsweise 200-400mA.

Der LiPo wird im laufenden Betrieb weiterhin ca. 5x/Sek. gemessen (mit
Mittelwertbildung). Sollte die Spannung des LiPo in bestimmte Bereiche
fallen, gibt es einen Warnton bzw. einen Shutdown des Raspberry und
anschließende Abschaltung des 5V Bereichs und der AVR legt sich dann
wieder schlafen.

So wie ich das gelesen habe, gibt es im Prinzip nur folgende
unkomplizierte Alternativen:

1. ein hochohmiger Spannungsteiler mit Kerko-Abblockkondensator - die
hohe Ohmzahl sorgt für einen Stromverbrauch im µA Bereich und der
Keramikkondensator in einer Größenordnung von 100nF versorgt den (ca.)
14-30 pF Kondensator im ADC bei der Messung mit genügend Strom und
gleichzeitig werden hochfrequente Störungen eliminiert. Der 100 nF sorgt
quasi dafür, daß der ADC beim S&H-Zyklus die nötige niederohmige Quelle
„sieht“.

2. ein normalohmiger(?) Spannungsteiler mit p-FET:
http://fettricks.blogspot.de/2014/01/reducing-voltage-divider-load-to-extend.html
Der p-FET hält die Schaltung nur für 2ms und schaltet dann automatisch
ab. Der AVR hat gerade mal 2ms Zeit die Messung durchzuführen. Sollte
aber reichen. Je nach Stomversorgung kann sich die Schaltung Störungen
einfangen, die wohl den p-FET beeinflussen(?)
http://jeelabs.org/2013/05/19/supply-noise-sensitivity/index.html

3. irgendein Spezial-IC !?

4. ein normalohmiger Spannungsteiler mit n-FET(?), der den
Spannungsteiler abschaltet. Auch hier stellt sich die Frage
irgendwelcher Leckströme über interne Dioden und ob ein n-FET das bei
der Projektanforderung auch bewältigen kann (Spannung zu gering für
korrektes durchschalten!?).

Der StepUp Wandler wird letztendlich auch vom LiPo versorgt. Somit
könnte der StepUp Störungen in die 3,3V Umgebung abstrahlen? Reicht der
100nF am Spannungsteiler, um hochfrequente Störungen auszugleichen? Für
das Messergebnis ist eine hochohmige „Antenne“ am ADC natürlich nicht
gut. Zudem kann es z.B. bei Lagerung im Sommer im Auto zu hohen
Temperaturen kommen. Von daher wäre eine andere stromsparende Lösung für
eine Messung sinnvoller? Eine temperaturkompensierte Lösung scheidet
aus, da zu komplex.

Man kann ja nur so oft am ADC einlesen, dass man davon ausgehen kann,
dass der 100nF Kondensator auch wieder geladen ist. Sonst misst man
angeblich eine zu kleine Spannung. Wie oft pro Sekunde kann mit einem
100nF gemessen werden? Gibt es einen Online Rechner hierfür?

Als ob das Problem möglicher hoher Temperaturen und hochfrequenter
Störungen noch nicht genug wäre: Was ist mit dem I/O-Leakage Current?
Laut Jakob und Hinweis im Datenblatt kann der bis zu 1 µA sein. "1 µA *
140 kOhm = 140 mV = 43 LSB. Für beispielsweise 5 V ergibt das einen
möglichen Fehler bis +/- 0,22 V!" Geht gar nicht!


Wie würdet Ihr das am besten aufbauen? Könnt ihr mich unterstützen, in
dem ihr mir zu verwendende Werte oder einzusetzende Bauteile nennt?
Kenne mich leider nicht gut genug aus.


Danke!

von Knut B. (Firma: TravelRec.) (travelrec) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Nimm Lösung 1 und miss einmal alle 5 Sekunden oder langsamer. Alles
andere ist viel zu kompliziert und für diese Anwendung übertrieben.

von Udo (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Häng den Controller direkt an den Akku und mess
die Betriebsspannung indem du eine Referenzquelle
an deinen ADC hängst. So kannst du die Betriebsspannung messen
und wenn es unter die Spannung vom Akku fällt, kannst du
sie ja abschalten, da dein Controller ja mit weniger Spannung
auskommt und so noch messen kann.

von Knut B. (Firma: TravelRec.) (travelrec) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
AVRs haben interne Referenzen. Abweichungen des ADC-Wertes vom
wirklichen Wert kann man durch Kalibrierung wegrechnen.

von THOR (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Alfred S. schrieb:
Von daher darf
> der Stromverbrauch des Spannungsteilers maximal im niedrigen
> zweistelligen µA Bereich sein.

Im zeitlichen Mittel, ja.

> Benötigte Genauigkeit der Messung: 0,02 V

Nope. Die nötige Genauigkeit der Spannungsmessung wird bei Li-Ion
deutlich überschätzt. Wenn du die maximale Energie aus dem Akku
rausholen willst, musst du so genau sein. Aber wenn du den Akku einfach
10% größer auslegen kannst, tu das.

> Interne Referenzspannung: 1,1V
>
> Versorgungsspannung 328P: 3,3V
>
> Der zu messende LiPo schwankt bei der Spannung zwischen 4,23 Volt
> (Ladeschlussspannung) und 3,35V (Minimalspannung die nicht
> unterschritten werden soll – der LDO Regulator muss ja auch noch laufen.
> LDO Minimum Input Voltage?).

Bei 3,1V-4,1V lebt der Akku länger. Aber du nutzt ca. 15% der Kapazität
nicht.
Effektiv lässt du deinen AVR so lange laufen, bis entweder die
Akkuspannung unter 3,1V gesunken ist oder er einfach ausgeht. Den LDO
ignorierst du, der AVR hat ne BOD.

> Aus Stromspargründen gibt es noch die Überlegung den LDO Regulator zu
> entfernen. Dann läuft der 328P direkt am LiPo. Der 328P läuft bei 1MHz
> bis runter auf 1,8V - da wäre der LiPo schon lange tot. Was haltet ihr
> davon den LDO zu entfernen?

Die 1,1V Referenzspannung kann der AVR bei der Eingangsspannung
möglicherweise nicht mehr erzeugen. Aber ansonsten ist die Idee gut.

>
> Die sich ständig ändernde LiPo-Spannung soll ca. 5x/Sek. gemessen
> werden

5 Mal pro Sekunde? Das kann auch deutlich seltener sein. Rechne doch
aus, welche maximale Spannungsänderung pro Sekunde auftreten kann.


>
> 1. ein hochohmiger Spannungsteiler mit Kerko-Abblockkondensator [...]

Das ist richtig.

Die beiden FET-Varianten lassen sich auch durch BJTs ersetzen. Wenn der
Spannungsteiler 10k hat, machen die paar Ohm eines gesättigten NPN
herzlich wenig aus.

> Man kann ja nur so oft am ADC einlesen, dass man davon ausgehen kann,
> dass der 100nF Kondensator auch wieder geladen ist. Sonst misst man
> angeblich eine zu kleine Spannung. Wie oft pro Sekunde kann mit einem
> 100nF gemessen werden? Gibt es einen Online Rechner hierfür?

Taschenrechner und Gehirn reichen völlig. Wie groß der interne S/H
Kondensator ist, steht im Datenblatt. Wie ein Successive-Approximation
ADC funktioniert, steht auf Wikipedia.

> Als ob das Problem möglicher hoher Temperaturen und hochfrequenter
> Störungen noch nicht genug wäre: Was ist mit dem I/O-Leakage Current?
> Laut Jakob und Hinweis im Datenblatt kann der bis zu 1 µA sein. "1 µA *
> 140 kOhm = 140 mV = 43 LSB. Für beispielsweise 5 V ergibt das einen
> möglichen Fehler bis +/- 0,22 V!" Geht gar nicht!

I/O Leakage ist die Angabe für die Leckströme an den I/O Pins. ADC ist
was eigenes.

> Wie würdet Ihr das am besten aufbauen? Könnt ihr mich unterstützen, in
> dem ihr mir zu verwendende Werte oder einzusetzende Bauteile nennt?
> Kenne mich leider nicht gut genug aus.

Ich fasse zusammen: Die Aufgabe ist einfach, dein Grundlagenwissen
bestenfalls sehr lückenhaft, dein Wissen zum AVR ebenso.
Und als ob das nicht genug wäre: Praktisch alles hättest du auch einfach
ausprobieren können, mit Steckbrett und Multimeter. Es gibt Leute, die
haben das getan:
http://www.hilltop-cottage.info/blogs/adam/avr-adc-2-experiments-in-operating-the-adc-at-its-extremes-attiny85/

Du brauchst keine Spezial-ICs, du brauchst Grundlagenwissen. Und dann
musst du auch nicht nach Bauteilwerten fragen. Ich hab ein Oszi, ein
billiges Multimeter, ein Sammelsurium an Transistoren, Widerständen und
Kondensatoren und den Casio fx991DE. Damit konnte ich bisher alles
bauen.

von Michael B. (laberkopp)


Bewertung
0 lesenswert
nicht lesenswert
Alfred S. schrieb:
> Was haltet ihr davon den LDO zu entfernen?

Selbstverständlich. Er scheint ja zu nichts nütze zu sein.

Alfred S. schrieb:
> MIC5205

Schreckliches Teil. Braucht 150uA für sich, wenn er nur 5uA liefert.
Der niedrige <5uA Strom gilt nur im shutdown. Und warum ein low noise
Regulator für uC-Versorgung ?

> MIC5219

und der braucht sogar 170uA

Alfred S. schrieb:
> 1. ein hochohmiger Spannungsteiler mit Kerko-Abblockkondensator

Unnötig. Der ATmega328 kann seine Betriebspannung (direkt am Akku)
direkt im Vergleich zu den 1.1V interner Referenz messen.

Alfred S. schrieb:
> Somit könnte der StepUp Störungen in die 3,3V Umgebung abstrahlen?

Ja. Software-Tiefpassfiltern.

Alfred S. schrieb:
> TXS0108E

Der ist ganz ok, verträgt absolute Maximum 4.6V, das sollte für 4.2V
eines LiPoly ausreichen obwohl nicht mehr in den recommended Bereich.

: Bearbeitet durch User
von Knut B. (Firma: TravelRec.) (travelrec) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:
> Unnötig. Der ATmega328 kann seine Betriebspannung (direkt am Akku)
> direkt im Vergleich zu den 1.1V interner Referenz messen.

Wobei die Auflösung dann aber schon etwas unterirdisch ist.

von Manfred (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Alfred S. schrieb:
> Ein Pro Mini Board mit 328P auf 3,3V und 1 MHz Clock wird von einem LiPo
> versorgt. Es befindet sich ein MIC5205 oder MIC5219 LDO Regulator auf
> dem Bord, der die 3,3V für den 328P zur Verfügung stellt. Im
> Normalbetrieb schläft der AVR den größten Teil der Zeit. Von daher darf
> der Stromverbrauch des Spannungsteilers maximal im niedrigen
> zweistelligen µA Bereich sein.

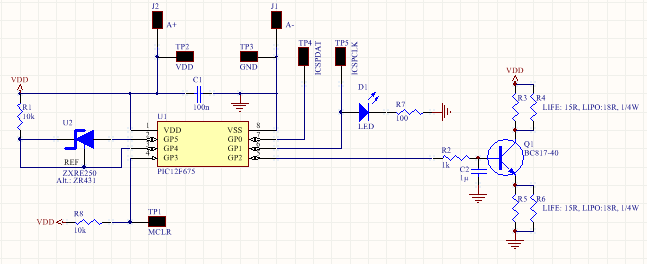

Ich habe neulich eine Anwendung gemacht, die aus 12V-Blei gespeist wird.
Erstmal den Längsregler vom ProMini runter, ebenfalls die PowerOn-LED.
Mein A* läuft mit 5V @8MHz und braucht im Schlaf 7µA, zählt alle 8s
einen Zähler hoch und wird bei größer 111 kurz mal aktiv = etwa alle
Viertelstunde.

> Die sich ständig ändernde LiPo-Spannung soll ca. 5x/Sek. gemessen
> werden.
Etwas viel, da lohnt es kaum noch, schlafen zu gehen.

> Der LiPo wird im laufenden Betrieb weiterhin ca. 5x/Sek. gemessen (mit
> Mittelwertbildung).
In meinem Szenario messe ich einmal, um schnell wieder schlafen zu
gehen. Erst, wenn der Wert kritisch ist, betreibe ich Oversampling.

Meinen Spannungsteiler habe ich mit 2kOhm nach GND niederohmig
ausgelegt, wird plusseitig mit einem P-FET eingeschaltet. Hier musste
ich mir nach dem Einschalten 2ms delay gönnen, andernfalls war mein
Meßwert nicht sicher.

Du kannst auch andenken, das in Hardware zu lösen - z.B. ICL7665 als
Spannungsüberwachung.

Ich versorge über einen MCP1703, dessen Querstrom habe ich mit 5µA
gemessen. Bei einer Li-Zelle und nur 1 MHz würde ich den µC direkt drauf
klemmen, der Spannungsbereich passt exact zum AT328.

THOR schrieb:
> Ich fasse zusammen: Die Aufgabe ist einfach, dein Grundlagenwissen
> bestenfalls sehr lückenhaft, dein Wissen zum AVR ebenso.
Mal wieder ein dusseliger Kommentar! Die Fragestellung von Alfred ist
hinreichend präzise formuliert.

THOR schrieb:
>> bis runter auf 1,8V - da wäre der LiPo schon lange tot. Was haltet ihr
>> davon den LDO zu entfernen?
> Die 1,1V Referenzspannung kann der AVR bei der Eingangsspannung
> möglicherweise nicht mehr erzeugen. Aber ansonsten ist die Idee gut.
Siehe Anhang aus dem Datenblatt, bis kurz unter 2V kann der AT328 die
hinreichend genau einhalten.

Knut B. schrieb:
>> direkt im Vergleich zu den 1.1V interner Referenz messen.
> Wobei die Auflösung dann aber schon etwas unterirdisch ist.
Quark! Das ist ein Mikrocontroller, der muß nicht mit Fluke oder Prema
konkurrieren. Für einen Endwert von 4,2V bekomme ich 4,1mV pro Schritt,
das ist für die Akkuüberwachung mehr als hinreichend.

von Alfred S. (hood)


Bewertung
0 lesenswert
nicht lesenswert
Ich fasse bisher zusammen:

1. LDO und Power LED runterlöten.
2. Direkter Betrieb des 328 am LiPo.
3. LiPo ohne Spannungsteiler direkt am ADC anschließen.
4. Wie geplant interne Referenzspannung von 1,1V verwenden.
5. Nur alle paar Sekunden messen: Hier ist nach dem Einschalten das
Problem, dass man entsprechend "viele" Sekunden warten muss, bis das
Messergebnis brauchbar steht und die Peripherie eingeschaltet wird?!
Quasi ein unschönes "Bootdelay". Wie kann ich das lösen?
6. Die Raspberry GPIO Pins wollen 3,3V Level. Von daher benötige ich
keinen Logic Level Converter mehr.
7. Wenn der 328 aber direkt am LiPo hängt, werde ich ohne Logic Level
Converter nicht auskommen!? 4,2V vom LiPo übersteigen die 3,3V der
Raspberry GPIO Pins.

Was haltet ihr davon?

von Arduino Fanboy D. (ufuf)


Bewertung
0 lesenswert
nicht lesenswert
1 ja
2 ja

Alfred S. schrieb:
> 3. LiPo ohne Spannungsteiler direkt am ADC anschließen.
Falsch!


4 falsch
7 richtig

: Bearbeitet durch User
von Thomas E. (picalic)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Für präzise Messungen wäre mir die interne Referenz zu ungenau.
Bei einer Schaltung mit PIC habe ich das mit einer externen Referenz
(2,5V) gelöst, die zum Messen eingeschaltet wird (s. Schaltplan: R1,
U2).
Im Sleep-Modus wird GP5 auf Output-high und dadurch die Referenz
ausgeschaltet, zum Messen wird GP5 auf low gesetzt und 2,5V an GP4
gemessen, mit der Versorgungsspannung (= Spannung der Li-Zelle) als
AD-Referenz. Daraus ergibt sich die Batteriespannung als:

Ub = 2,5V * (AD-Auflösung)/(gemessener AD-Wert), bei einem 10-Bit
Wandler also U in mV = (2500 * 1024)/AD_Result

: Bearbeitet durch User
von Arduino Fanboy D. (ufuf)


Bewertung
0 lesenswert
nicht lesenswert
Thomas E. schrieb:
> Für präzise Messungen wäre mir die interne Referenz zu ungenau.

Was ist "präzise"?

Und was ist "ungenau"?
Instabil? Nee, oder?

Das einfache Verfahren:
Der Messbereich ist bekannt.
Am oberen und unteren Ende wählt man je einen Punkt.
Und wendet die klassische 2 Punkt Kalibrierung an.

Das bekommt man ohne jedes externe Bauteil hin.
Einzig ein gutes Multimeter ist für die Kalibrierung nötig.

von Thomas E. (picalic)


Bewertung
0 lesenswert
nicht lesenswert
Arduino F. schrieb:
> Was ist "präzise"?

Das definiere ich für meine Schaltungen immer noch selbst.

Arduino F. schrieb:
> Und was ist "ungenau"?

Die "Min"- und "Max"-Werte bei definierter Vcc und definierter
Temperatur von 1.0 bis 1.2 V - das ist für mich ungenau!

Da können sie typische Kurven in ihre Datenblätter malen, wie sie
wollen, solange keine garantierten Grenzwerte über VCC- und
Temperaturbereich definiert sind, nehme ich den "Worst Case" an, nämlich
die +/- 10% (ach ja, bei anderen Temperaturen, als 25 Grad und anderen
VCC, als 2,7V könnte es ja auch mehr werden...).

Arduino F. schrieb:
> Das einfache Verfahren:
> Der Messbereich ist bekannt.
> Am oberen und unteren Ende wählt man je einen Punkt.
> Und wendet die klassische 2 Punkt Kalibrierung an.

Das noch einfachere Verfahren: ich baue eine Referenz mit für meine
Ansprüche ausreichender Genauigkeit ein und spare mir die Notwendigkeit
von Kalibrierungs-Orgien. Zudem habe ich nach Datenblatt meiner Referenz
die Gewissheit, daß die Werte auch über den gesamten Temperaturbereich,
in dem ich die Schaltung einsetzen möchte, nicht übermäßig abweichen.

: Bearbeitet durch User
von Arduino Fanboy D. (ufuf)


Bewertung
0 lesenswert
nicht lesenswert
Thomas E. schrieb:
> die +/- 10%
Ach die... Exemplarstreuung...
Die holste doch mit der 2 Punkt Kalibrierung raus.

von Thomas E. (picalic)


Bewertung
0 lesenswert
nicht lesenswert
Arduino F. schrieb:
> Ach die... Exemplarstreuung...
> Die holste doch mit der 2 Punkt Kalibrierung raus.

Mal abgesehen davon, daß ich keinen Bock habe, z.B. für eine
Ungenauigkeit von läppischen 1% schon eine Kalibrierung der Schaltung
vornehmen zu müssen: Wenn ich die Kalibrierung bei Zimmertemperatur
vornehme, wer sagt mir, wo die Werte dann bei leichtem Frost oder
betriebswarmen 40 Grad liegen? Darauf, daß sich mein Exemplar vom
Controller an die Werte der "typischen" Kurven hält, mag ich mich nicht
verlassen, zumal aus dem Datenblatt nicht mal typische Werte bei diesen
Temperaturen ersichtlich sind. Und um ein paar Cent für die Referenz zu
sparen, kaufe ich mir keine Klimakammer und nehme von jedem Exemplar
auch noch stundenlang Temperaturkurven auf.

Aber wie ich schrieb: "wäre MIR die interne Referenz zu ungenau" - es
ist jedem freigestellt, das anders zu sehen.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Alfred S. schrieb:
> 1. LDO und Power LED runterlöten.
Ja

> 2. Direkter Betrieb des 328 am LiPo.
Ja

> 3. LiPo ohne Spannungsteiler direkt am ADC anschließen.
Nein, mit geschaltetem Spannungsteiler.

> 4. Wie geplant interne Referenzspannung von 1,1V verwenden.
Ja

> 5. Nur alle paar Sekunden messen:
Ja

> Hier ist nach dem Einschalten das
> Problem, dass man entsprechend "viele" Sekunden warten muss, bis das
> Messergebnis brauchbar steht und die Peripherie eingeschaltet wird?!
> Quasi ein unschönes "Bootdelay". Wie kann ich das lösen?
Nicht _Sekunden_: Mit meiner Arduino-Umgebung und einem FET brauche ich
2 Millisekunden, aus dem Schlaf heraus einen glaubhaften A/D-Wert zu
bekommen.

> 6. Die Raspberry GPIO Pins wollen 3,3V Level. Von daher benötige ich
> keinen Logic Level Converter mehr.
> 7. Wenn der 328 aber direkt am LiPo hängt, werde ich ohne Logic Level
> Converter nicht auskommen!? 4,2V vom LiPo übersteigen die 3,3V der
> Raspberry GPIO Pins.
Wenn am Raspberry pullup-Widerstände sind, kann der Arduino den Eingang
mit einer Schottkydiode in Reihe auf GND ziehen, das würde einen aktiven
Converter entbehrlich machen.

Andererseits sind Platinchen mit dem TXS108E günstig zu haben. Aus dem
Datenblatt:
"FEATURES
1.2 V to 3.6 V on A Port
and 1.65 V to 5.5 V on B Port (V CCA ≤ V CCB )"

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
