Hallo!

Ich bräuchte einen Rat zu einem merkwürdigen Fehler beim Lesen aus dem
internen RAM eines 80c32x2 Prozessors.

Ich würde gerne ab Adresse "80h" 80 Byte als LCD-Bildpuffer benutzen.
Ein Testlauf schlug fehl, das LCD zeigte 80 mal das gleiche komische
Symbol an. Das nachfolgende Testprogramm gab 80 mal den Wert "80h" bzw.
"1000000" an einem Ausgangsport an.



Hier das ungefähre Programm:

Zum Beschreiben der 80 Bytes ab IRAM-Adresse "80h":

          MOV R0,#50h        //Zähler für 80d Zeichen
          MOV R1,#80h        //Zeiger auf Start oberes IRAM
          MOV A,#30h
Loop1     MOV @R1,A
          INC R1
          INC A
          DJNZ R0,Loop1

Zum Auslesen und Anzeigen der 80 Bytes ab IRAM-Adresse "80h":

          MOV R0,#50h        //Zähler für 80d Zeichen
          MOV R1,#80h        //Zeiger auf Start oberes IRAM
Loop2     MOV A,@R1
          MOV Ausgabeport,A
          LCALL Parallel_Ausgeben_Unterprogramm
          LCALL Warte_1_Sekunde
          DJNZ R0,Loop2


Ist zu dem "Fehler" etwas bekannt oder mache ich generell etwas falsch ?

von Guido B. (guido-b)


Bewertung
0 lesenswert
nicht lesenswert
In Loop2 fehlt inc R1!

von H-G S. (haenschen)


Bewertung
0 lesenswert
nicht lesenswert
Guido B. schrieb:
> In Loop2 fehlt inc R1!

Tut mir leid, ich habe es falsch abgetippt - INC R1 steht im Programm
selber nach dem MOV A,@R1.
So einen einfachen Fehler hätte ich auch selber gefunden  :-)

Edit: Opcode "09h" hat der INC R1 im Programm direkt nach "F7h" also dem
MOV A, @R1.

Edit2: ist das nicht seltsam? Gerade diesen Vertipper der den Fehler
normalerweise verursacht passiert mir ...

: Bearbeitet durch User
von Guido B. (guido-b)


Bewertung
0 lesenswert
nicht lesenswert
80c32x2 ist ein bisschen arg unspezifisch, bist du dir sicher,
dass das obere RAM überhaupt existiert (Datenblatt nachsehen)?

Edith: gerade nachgeschaut, ist immer vorhanden, kann aber
nicht indirekt adressiert werden.

: Bearbeitet durch User
von H-G S. (haenschen)


Bewertung
0 lesenswert
nicht lesenswert
Guido B. schrieb:
> Edith: gerade nachgeschaut, ist immer vorhanden, kann aber
> nicht indirekt adressiert werden.

Das klingt nach des Rätsels Lösung ... wenn du erklärst warum es nicht
indirekt adressierbar ist bzw. wie man sonst an das obere RAM
herankommt!

von Dieter W. (dds5)


Bewertung
0 lesenswert
nicht lesenswert
Das sollte schon so gehen.

In einem Datenbuch steht: Remember the upper 128 Bytes of data RAM can
be accessed only by indirect adressing and SFR space only by direct
adressing.

von Guido B. (guido-b)


Bewertung
0 lesenswert
nicht lesenswert
Sorry, da habe ich mich von einer falschen Grafik bluffen
lassen. Es ist nur indirekt zugreifbar, direkt landest du
in den SFR.

von Thomas H. (thoho)


Bewertung
0 lesenswert
nicht lesenswert
Das obere RAM, also ab 80h, kann nur indirekt addressiert werden.
Nachgeschaut im Datenblatt des 89C51RD2/ED2.

http://www.atmel.com/images/doc4235.pdf
Seite 23.

Ansonsten kann ich keinen Fehler sehen. Vielleicht die beiden
aufgerufenen Routinen noch mal genau anschauen?

von Thomas H. (thoho)


Bewertung
0 lesenswert
nicht lesenswert
Sorry, Guido war schneller als ich.

von H.Joachim S. (crazyhorse)


Bewertung
0 lesenswert
nicht lesenswert
Mir scheints auch richtig.
Mach doch mal so einen Speichertest, ohne die LCD-Routinen.
Vielleicht hast du auch C31-Derivat? Denen fehlt der oberere Speicher.

Tut nichts zum Problem:
H-G S. schrieb:
> MOV R0,#50h        //Zähler für 80d Zeichen

Warum macht man sowas? Hast du die 80d in Hex umgerechnet, um sie im
Assemblercode als Hex-Zahl zu schreiben und im Kommentar wieder als
Dezimal, damit man weiss, dass 80d gemeint ist?
mov R0, #80   // Zeichenzähler
wäre hier sinnvoller.

von H-G S. (haenschen)


Bewertung
-1 lesenswert
nicht lesenswert
Naugt, ich werde ein Testprogramm schreiben dass nur ein Byte in das
obere RAM schreibt und wieder ausliest und anzeigt - irgendwie befürchte
ich aber das Schlimmste ...

Immer diese Probleme!
Erst kurz zuvor musste ich beim ersten LCD-Test feststellen dass ich das
ganze LCD-Modul verkehrt herum eingebaut/-gelötet hatte - alle Zeichen
standen auf dem Kopf :-)



Und diese "80" ist leider zufällig die Startadresse des oberen internen
RAM (als Hex-Wert) sowohl als auch die Größe des LCD-Bildpuffers (in
Byte) der ja an Adresse 80h im internen oberen RAM beginnt!

von Guido B. (guido-b)


Bewertung
0 lesenswert
nicht lesenswert
Hast du garkeine LEDs am "Ausgabeport"? Mit einem Delay
von einer Sekunde sollte man doch erkennen können was
passiert.

von Peter D. (peda)


Bewertung
0 lesenswert
nicht lesenswert
H-G S. schrieb:
> Tut mir leid, ich habe es falsch abgetippt

Code tippt man grundsätzlich nicht aus dem Kopf nach, sondern postet ihn
immer nur mittels Copy&Paste!

von Peter D. (peda)


Bewertung
0 lesenswert
nicht lesenswert
H-G S. schrieb:
> LCALL Parallel_Ausgeben_Unterprogramm
>           LCALL Warte_1_Sekunde

Was machen die, vielleicht R0,R1 ändern?

von Jobst M. (jobstens-de)


Bewertung
0 lesenswert
nicht lesenswert
Hinter den Sprungmarken fehlen die Doppelpunkte! :-)

Echten Code her, sonst gibt es auch nur ungefähre Vermutungen ...


Gruß

Jobst

von Jobst M. (jobstens-de)


Bewertung
0 lesenswert
nicht lesenswert
Peter D. schrieb:
> Was machen die, vielleicht R0,R1 ändern?

Zumindest das erste Zeichen müsste dann aber stimmen.


Gruß

Jobst

von H-G S. (haenschen)


Bewertung
0 lesenswert
nicht lesenswert
Beim Assemblieren des 1-Byte-Testprogramms habe ich den Fehler gefunden:

Ich habe den Opcode "F7" in der Auslese-Schleife benutzt anstatt "E7"
...


Das kommt davon dass die zwei Schleifen so verwirrend sind und die
Glotze nebenbei noch läuft  :-)

von Jobst M. (jobstens-de)


Bewertung
0 lesenswert
nicht lesenswert
Brauchst Du einen Assembler?

Ich hätte da einen online ...


Gruß

Jobst

von H.Joachim S. (crazyhorse)


Bewertung
0 lesenswert
nicht lesenswert
H-G S. schrieb:
> Ich habe den Opcode "F7" in der Auslese-Schleife benutzt anstatt "E7"

????
Jetzt sag nicht, du hast den Quark direkt in Hex reingehackt und hier
dann den dementsprechenden vermutlichen Assemblercode?

von Jobst M. (jobstens-de)


Bewertung
1 lesenswert
nicht lesenswert
H.Joachim S. schrieb:
> ????
> Jetzt sag nicht, du hast den Quark direkt in Hex reingehackt und hier
> dann den dementsprechenden vermutlichen Assemblercode?

Großartig - nicht? :-)

von H.Joachim S. (crazyhorse)


Bewertung
1 lesenswert
nicht lesenswert
Masochismus kann grenzenlos sein....
Ja, auf die Art habe ich meinen allerersten Z80 vor gefühlt 100 Jahren
auch erste Lebenszeichen beigebracht.

von Jobst M. (jobstens-de)


Bewertung
0 lesenswert
nicht lesenswert
Ich denke, das mal so gemacht zu haben, ist nicht unbedingt verkehrt.

Uns aber nach einem Fehler in einem Programm zu fragen und uns ein
anderes vorzulegen, finde ich abgefahren ...
Dann hätte es auch Ablaufdiagramm oder eine Beschreibung, was es tut
(tun soll) , getan.


Gruß

Jobst

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Aus Mitleid anbei ein kleines von mir mal geschriebenes Monitor Programm
für 8051, welches einen eingebauten Diassembler beinhaltet.
Ab Zeile 1030 eine Liste der unterstützten Befehle. Die Syntax passt für
A51(PseudoSam 51), aber ich kann dir auch gerne mal ein HEX machen.

: Bearbeitet durch User
von H-G S. (haenschen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

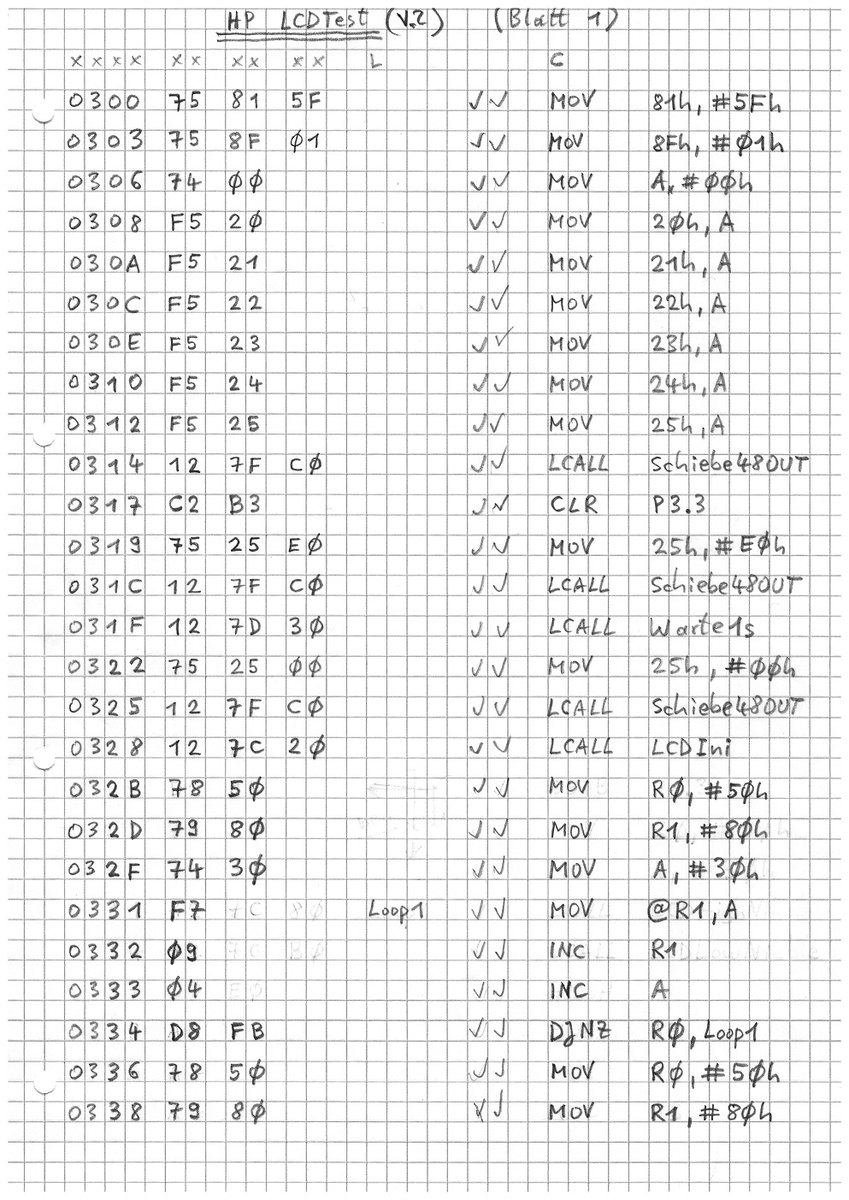

So wild ist das händische Assemblieren scheinbar gar nicht!

Man formatiert das Blatt und fängt rechts mit dem Assembler-Programm an.
Danach macht man links die Opcodes zu den Befehlen, fast alle kann man
sich von vorhergehenden fertigen Programmteilen klauen - neue Opcodes
guckt man in der ausgedruckten Opcode-Tabelle nach. Wenn das fertig ist
füllt man links die Adresszeile aus und ganz am Ende kalkuliert man die
Sprungadressen der Verzweigungen.

Ich habe über 1000 Byte reingeswitcht mit meinem DIL-Switch-EEPROMmer
:-)
Einmal war der Chip mit seinen Beinchen nicht mittig im Sockel, da hats
mir die Bytes quer durch mehrere Unterprogramme verteilt gebrannt - das
war hart!

Da weiss man wenigstens was man hat, ganz im Gegensatz zu den
PC-gebundenen Sachen über USB ...

Edit: Einmal muss ich das einfach machen, ich hatte das schon als ich
jünger war vor ...

Edit 2: Das linke Häkchen heisst "wurde eingeswitcht" und das rechte
Häkchen heisst "wurde überprüft durch /RD".

: Bearbeitet durch User
von Jobst M. (jobstens-de)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
H-G S. schrieb:
> Ich habe über 1000 Byte reingeswitcht mit meinem DIL-Switch-EEPROMmer
> :-)

Ja, da lernt man auch gleich richtig zu programmieren und auf Fehler zu
achten und sie zu vermeiden. ;-)

Auf dem Bild mein Brennwerkzeug. Im Sockel steckt ein RAM auf einer
Adapterplatine. Damit haben meine damaligen Lehrlinge so ungefähr
verstanden, was RAM ist ...
Die Widerstände sind z.T. recht Q&D ...


Gruß

Jobst

von H.Joachim S. (crazyhorse)


Bewertung
1 lesenswert
nicht lesenswert
H-G S. schrieb:
> So wild ist das händische Assemblieren scheinbar gar nicht!

Hast du ja selbst gesehen, wie schnell da ein Fehler passiert! Und
irgendwo einen einzigen Befehl einfügen und man kann alle Sprungziele
neu berechnen - neben sinnloser Arbeit auch wieder fehlerträchtig.
Assembler gibts für jeden Prozessor kostenlos, kann also auch kein
Argument sein. Was soll's also?? Zu zeigen, dass es geht? Ja es geht,
aber das war auch vorher klar, aber dann such deine Fehler gefälligst
auch selber und schreib hier nicht so Scheinproblem hin.
Eigentlich ne Frechheit, was du hier veranstaltest hast.

von (º°)·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.·´¯`·.¸¸.· (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Ultramon fuer den 8051 hat auch einen 1 Pass Assembler an Bord.

Belegt auch nicht mehr als 8k...

von H-G S. (haenschen)


Bewertung
0 lesenswert
nicht lesenswert
H.Joachim S. schrieb:
> Assembler gibts für jeden Prozessor kostenlos, kann also auch kein
> Argument sein. Was soll's also?? Zu zeigen, dass es geht? Ja es geht,
> aber das war auch vorher klar, aber dann such deine Fehler gefälligst
> auch selber und schreib hier nicht so Scheinproblem hin.
> Eigentlich ne Frechheit, was du hier veranstaltest hast.

Arghl ... das trifft mich hart  ;-)
Nagut das nächste Mal warte ich 2 Tage bevor ich etwas frage!


@Jobst:
Ich hätte Lust den perfekten, luxurösesten und effektivsten manuellen
EEPROMmer zu entwickeln ... mit dem sollte es sehr einfach sein schnell
ganze Programme einzutippen :-)

@Ultramon 8051: Da ist aber kein Witzprogramm mit drin dass einen in den
Wahnsinn treibt oder ? :-)

: Bearbeitet durch User
von Jobst M. (jobstens-de)


Bewertung
0 lesenswert
nicht lesenswert
H-G S. schrieb:
> Ich hätte Lust den perfekten, luxurösesten und effektivsten manuellen
> EEPROMmer zu entwickeln

=-O ... ich nicht!

Brauche ich auch nicht mehr.


Das Ding war damals gut, um ein kleines Boot-EPROM für einen 80535 zu
brennen, womit dann über die serielle Schnittstelle größere EPROMs
gebrannt werden konnten.


Gruß

Jobst

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
