Hallo Leute, ich möchte eine Platine nachbauen und muss herausfinden welcher Varistor auf der Platine drauf ist. Die Platine wird mit 24V betrieben. Kann ich mit einem Multimeter herausfinden was ich brauche? MfG
Guck dir halt an was der varistor schützen soll. Dann sucht man sich einen passenden typ. Alternativ guckst du dir den Aufdruck auf der originalen Platine an und postest ihn hier. Nachmessen geht ..ist allerdings nicht soo einfach. Du musst eine Fremdspannung anlegen und den Strom gegen die Spannung messen. Anhand der Kennlinie kann man den Wert identifizieren.
MinusT schrieb: > Die Platine wird mit 24V betrieben. Was fragst du da? Nimm einen, der dir die 24V schützt. Einen Varistor kann man nicht, wie oben schon genannt, mit einfachen Mitteln messen. Und wenn du da schon einen hast, da steht ja was drauf.

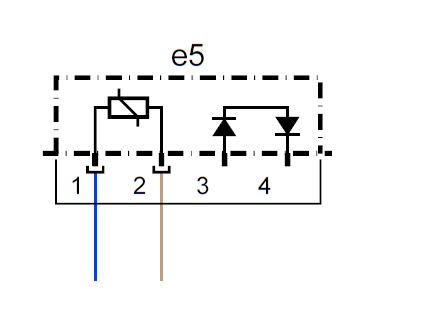

Ich weiß leider nicht welcher passen würde. Auf was soll man denn achten? Die Spannung kommt aus einer Konstantstromquelle mit 24V. Welchen Varistor soll ich nun nehmen? Auf der Platine ist ein kleiner SMD Varistor wo nichts draufsteht, bzw nicht lesbar ist. Ich habe an den hier gedacht: Epcos B72210S300K101, S10K30. V/AC max.: 30 V V/DC max.: 38 V Varistor-Spannung: 47 V
Wobei die Frage bleibt: Wozu einen Varistor einbauen? MinusT schrieb: > Die Spannung kommt aus einer Konstantstromquelle mit 24V. > Welchen Varistor soll ich nun nehmen? Alleine diese Aussage sagt nichts aus, besser wäre bei minimaler Belastung der KSQ die Spannung am Ausgang zu messen... Trotzdem ist mir sehr schleierhaft, wozu ein Varistor da gut sein soll...
Ich weiss es leider auch nicht. Laut Schaltplan ist da einer und auf der Platine ja auch. Ich würde da nur ungern experimentieren. Was schlägst du mir vor? Spannung mit einem Verbraucher anzulegen und den Widerstand messen?
Wenn der Aufdruck nicht lesbar ist, dann vorher reinigen und dann ein gutes Foto machen. Was das Ding dort macht, ist schleierhaft. Am besten alle Teile mitsamt der "Stromquelle" photographieren.

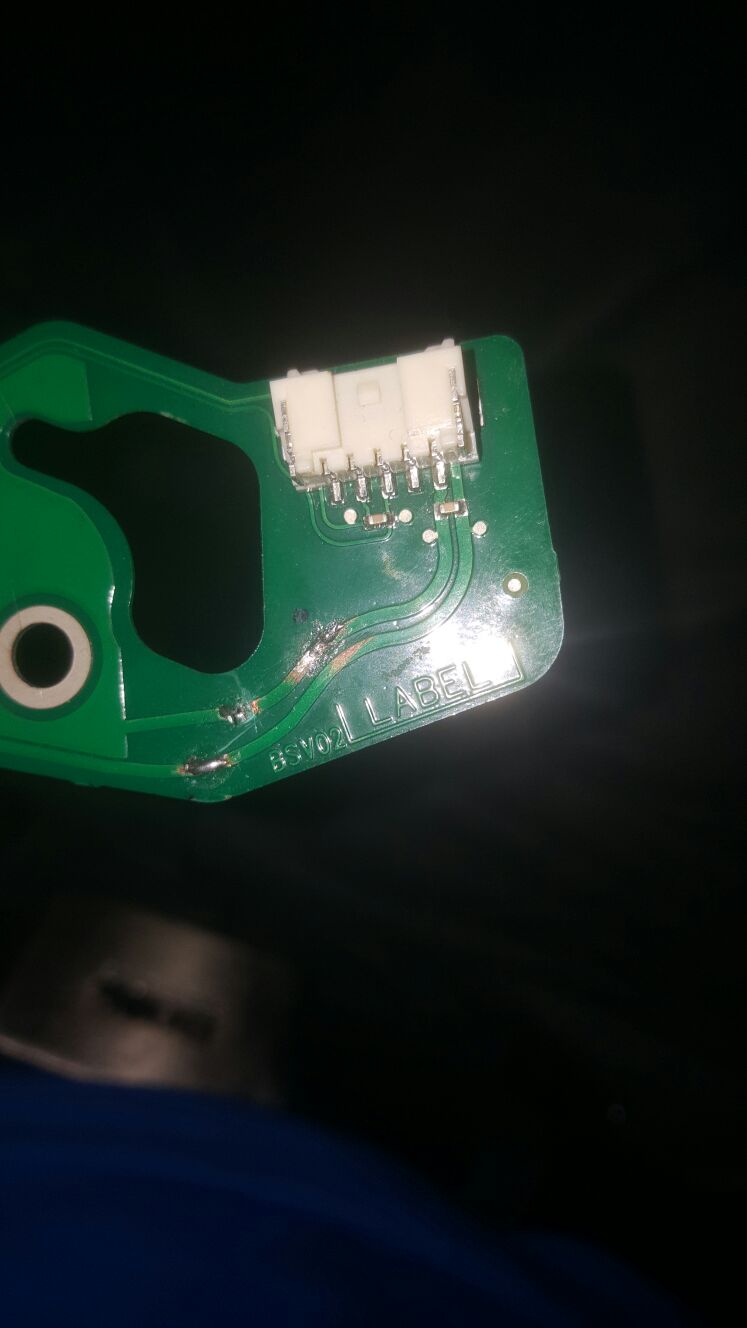

Das ist das einzige Foto. Bild von der Quelle habe ich leider nicht.
MinusT schrieb: > Das ist das einzige Foto. Bild von der Quelle habe ich leider nicht. Damit ist nichts anzufangen, auch ist es nicht üblich, einen Varistor extra an eine Klemme zu setzen... Vielleicht ist auch nur das Schaltzeichen falsch und es sollte ein Themperaturfühler (NTC oder PTC) sein... Ein Photo der Oberseite wäre besser, samt Bauteilen...
MinusT schrieb: > Danach kommen 12 LEDs. Aber warum hängt der Thermistor zwischen + und > Masse? Von einem Thermistor war bisher keine Rede, nur meine Vermutung... Und wenn man die Schaltung nicht kennt, kann der überall drin hängen... Ich nehme an, dass es ein Themperaturfühler ist, der den Strom durch die Leds reduziert bei mehr Wärmeentwicklung - aber wie gesagt ist es meine Vermutung..
Das klingt zumindest plausibel. Vllt sind das die Schutzeinrichtungen für die LEDs. So wie hier beschrieben: https://de.tdk.eu/tdk-de/190976/tech-library/artikel/applications---cases/applications---cases/sicher-vor-entladungen-und-uebertemperaturen/1110002
Oder für die KSQ, damit die Spannung nicht gurchgeht, wenn keine LEDs angeschlossen sind...? Gruss Chregu
