Forum: Analoge Elektronik und Schaltungstechnik Elektronische Nachbildung einer Gabelschaltung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von <<blade>> (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

ich hoffe ihr könnt mir bei meiner Frage helfen. Und zwar habe ich in
einer Vorlesung an der FH gehört, dass man die gute alte Gabelschaltung

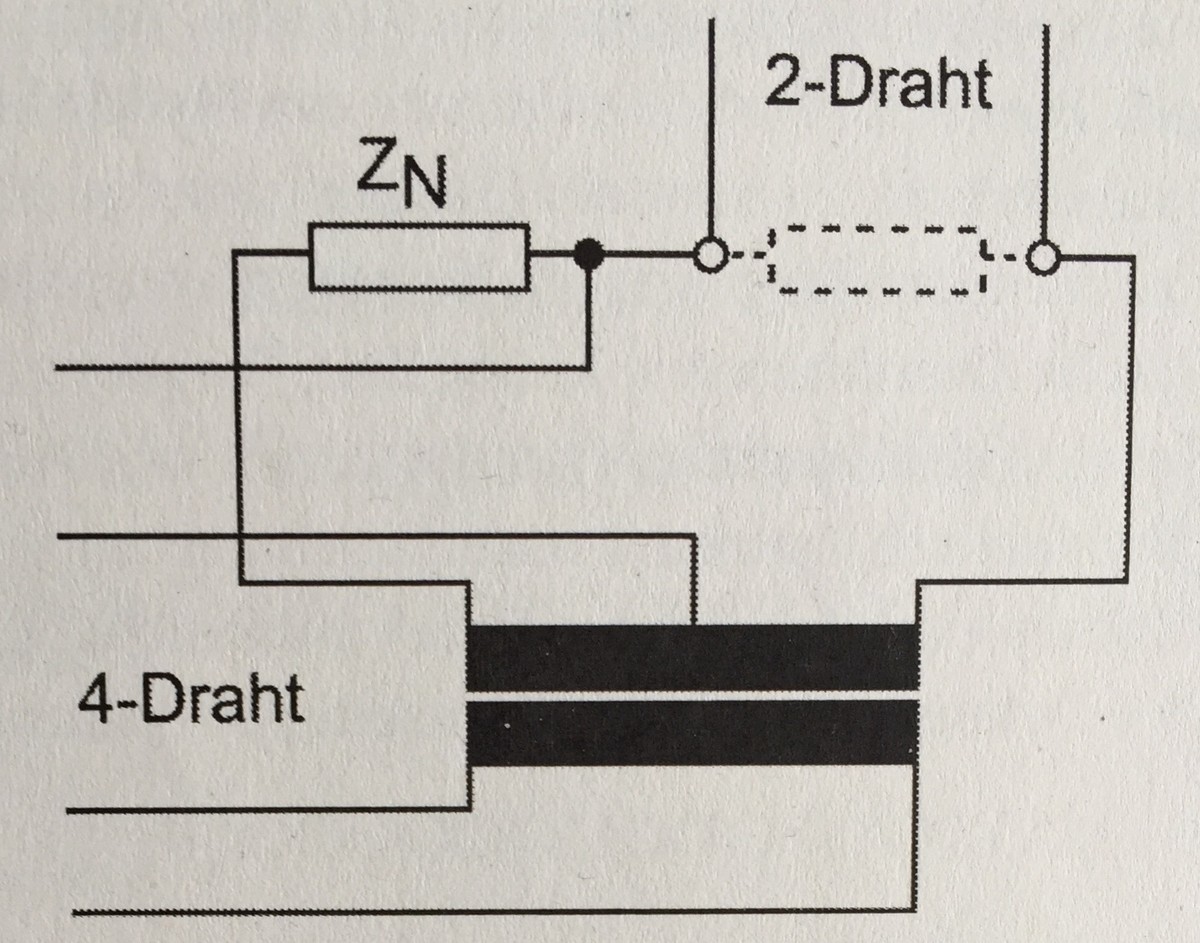

(siehe Anhang) heutzutage elektronisch "nachbilden" könnte... Leider
verstehe ich diese Aussage nicht recht. Zum einen ist die Gabelschaltung
ja bereits vollständig "elektronisch" und zum anderen fehlt mir der
Bezug dazu. Grundsätzlich stellt die Gabelschaltung ja eine Umsetzung
von 2- auf 4-Draht Leitungen her. Meine Vermutung wäre also, dass man
die Schaltung heutzutage für die reine Datenübertragung gar nicht mehr
verwenden muss, da man die Daten ja sowieso digital gemultiplexed
übertragen kann. Eine aktuelle Anwendung ist vllt noch PoE (Power over
Ethernet) zur Trennung von Signal und Versorgung. Aber dies bringt mich
bei meiner eigentlichen Frage nicht weiter...


Wie wird die Gabelschaltung heutzutage elektronisch nachgebildet?


Danke :)

von hinz (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
<<blade>> schrieb:
> Wie wird die Gabelschaltung heutzutage elektronisch nachgebildet?

Weil es billiger ist und besser klappt als mit einem Trafo.

von <<blade>> (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Aber wie wird es denn elektronisch nachgebildet? Wurde hier mit
"elektronisch nachgebildet" eine digitale Übertragung angeregt? Ich habe
an eine vergleichbare analoge Schalung in dem Zusammenhang gedacht...

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
<<blade>> schrieb:
> Aber wie wird es denn elektronisch nachgebildet?

Zirkulator.

von HildeK (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Zirkulator ist richtig - ursprünglich in der Funktechnik verwendet, um
Sende- und Empfangssignal zu trennen. Sieht auch gar nicht elektronisch
aus.
Für NF gibt es aber eine Operationsverstärkerschaltung, die das leistet:
https://upload.wikimedia.org/wikipedia/commons/3/3b/3-Port_Zirkulator.svg

von <<blade>> (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Perfekt, davon habe ich nicht nichts gehört. Danke für deine Antwort!

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Dazu klassisch praktisch aufgebaut:
http://www.wenzel.com/wp-content/uploads/RFDesign3.pdf

von voltwide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gibt es seit Ewigkeiten als IC von Austria Micro Systems, z.B. AS2523

von voltwide (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Suchbegriff: Transhybrid
