Forum: Analoge Elektronik und Schaltungstechnik Li-Ion Akkus sortieren, Packs konfigurieren


von ASinus (Gast)


Lesenswert?

Moin Männers,

ich habe den Entschluß gefasst, euch mit endlosen Monologen über
sinnlose Messdaten zu langweilen.
Was ist passiert?
Man hat mir einen ganzen Sack voll alter Akkus in die Hand gedrückt
(November 2016).

Nachdem die Mitarbeiter des Schadstoffmobiles mit dem Hinweis auf
"gewerbliche Mengen" richtig Geld haben wollten...
Um es kurz zu machen - irgendwas hat anfangs meinen destruktiven
Spieltrieb geweckt und inzwischen doch eher das Interesse.

Also erst mal ein paar der Plastikverpackungen aufgebrochen und rein
geschaut.
Verbaut sind/waren meist 2, manchmal auch 3 Zellen parallel.
Davon meist drei oder 4 in Reihe
und immer eine schmale Platine.

Im folgenden beziehe ich mich nur noch auf die Akkus mit "roter,
unbeschrifteter Kunststoffisolierung" die optisch alle identisch sind.
Diese waren alle 3S2P verschaltet.
In jedem Pack waren immer zwei Pärchen über 3,2 Volt und eines bei 2,5
Volt und darunter.

Typ: Li-Ionen
Baugröße 18650
Hersteller: unbekannt
Herkunft: Aussortierte  Notebookakkus.
Lagerzeit: unbekannt

Erste Spielerei:
Die Ladung der "2V"Zellen ist möglich.
Die Selbstentladung bringt diese Zellen aber binnen drei bis vier Tagen
wieder in den Bereich um 2,5 Volt.
Nach maximal drei Ladezyklen (bei 100 mA bis 4 V) waren 100% der
Probanten "am Ende"
Fazit - die Mühe hätte ich mir sparen können. Steht ja auch überall
geschrieben. Ich wollte es halt wissen.

Zweite Spielerei(destruktive Phase)
Auch bei 24 Stunden Konstantstromladung mit 3A auf einer Zelle ohne
Spannungsbegrenzung (alter NiCd-Lader)  brennen die Dinger nicht.
Umgebungstemperaturen waren allerdings unter Null Grad (Dezember und
draußen.)
Eigentlich schade, aber doch gut zu wissen.

Zwischenzeitlich hatte ich einige der Zellen, die noch über 3,5 Volt
waren (lagen ja rum)zu Lampen umfunktioniert.
Meist drei in Reihe. 2P waren ja vom "Ausbau" noch. Davon also zwei
parallel.
Die meisten also 3S4P als Ersatz für defekte Bleier.
Ist Winter - ist dunkel - ich brauchte Licht und die Zellen lagen doch
rum.
Ladung mit 400 mA bis 4,xx Volt am alten NiCd-Lader. Keine weiteren
Kontrollen.

Mitte Januar - Akku vom letzten Akkuschrauber gibt auf.
Also 5S4P zusammengepappt, als Ersatz für 18V NiCd.
Welch eine Wohltat und die Li-Ion geben richtig Gas.
Ladung wie oben.

Inzwischen wird es Frühjahr.
Da es keine Ausfälle gab und die alten Zellen erstaunlich belastbar
sind, könnte man sich das ja mal etwas genauer ansehen.

Bemerkenswert ist z,B. die Drift der Zellen, die ohne Balancer benutzt
wurden.
Spannend auch, die unterschiedliche Selbstentladung der zwar geladenen
aber selten benutzen Zellen.

Falls hier jemand Interesse hat, berichte ich auch weiter.
Für Experimentvorschläge sind genug Zellen da.
Bestand momentan 58 Stück.

von Patrick J. (ho-bit-hun-ter)


Lesenswert?

Hi

Immer her damit :)

Habe gerade versucht zu ergooglen, wie '3s4p' innen aussehen.
Denke mir, daß dort '3 Seriell, 4 Parallel' verbaut sind.
Sind hier nun 3 Gruppen von je 4 parallelen Zellen in Reihe, oder 4
'Zellenwürste a 3 Zellen' parallel verschaltet?
Die 'Zellenwürste' könnten theoretisch intern zu den anderen 'Würsten'
isoliert sein (sonst wäre die Verschaltung identisch mit Nummer 1).

MfG

PS: Habe hier auch nen paar Laptop-Akkus rumfliegen - nebst
dazugehöriger Laptops - Letztere aber definitiv bereits tot.

: Bearbeitet durch User
von Chris F. (chfreund) Benutzerseite


Lesenswert?

Bei altersschwachen Notebookakkus sind fast immer noch ein paar gute
Zellen dabei. Wer die Zeit und Nerven hat die Packs zu zerpflücken und
alle Zellen zu testen ....

von ASinus (Gast)


Lesenswert?

Patrick J. schrieb:
> Habe gerade versucht zu ergooglen, wie '3s4p' innen aussehen.

Hast du Recht, die Bezeichnung ist eigentlich irritierend.
4P3S wäre richtiger...
Durch die normalerweise eingesetzten Balancer werden Li aber parallel
verschalten (Kapazitätserhöhung/Maximalstrom) und die Blöcke dann in
Reihe (Spannung).
Da die Spannung (3S) am Ladegerät eingestellt wird und ein "Lion" mit
Parallelschaltung nicht viel anfangen kann, steht das S wohl vorne -
vermute ich mal so.

Da eine einzelne "sterbende" Zelle natürlich den ganzen Block in der
Parallelschaltung mitreißt, wären parallele "Würste" natürlich
sinnvoller.
Bräuchten dann aber auch einzelne Balancer pro Strang.
Konnte mir jetzt noch jemand folgen?

von Armin X. (werweiswas)


Lesenswert?

Wenn der Schrumpfschlauch ein sattes Rot hat sind das Sanyo Zellen.
Tu mir einen Gefallen und lade Zellen die auf Null runter waren nicht
mehr. Die können durchgehen und sich unkontrolliert erwärmen. Wenn doch,
in einem Eimer Wasser zum Abkühlen versenken.

Armin

von ASinus (Gast)


Lesenswert?

Armin X. schrieb:
> Wenn der Schrumpfschlauch ein sattes Rot hat...

Hat er. Und einen hellblauen Ring um die Anode. Werde in Kürze ein Photo
nachschieben.

Armin X. schrieb:
> Tu mir einen Gefallen und lade Zellen die auf Null runter waren nicht
> mehr.

Ah - so funktioniert das.
Und ich Esel hab es im Freien mit einer 3,5 Volt-Zelle und 3A Ladestrom
versucht.
Mir geht es ja auch nicht (mehr) darum gezielt zu zerstören,
sondern herauszufinden ob bzw. nach welchen Kriterien man den Schrott
vorsortieren und ggf. Zeitweilig noch mal nutzen kann.

Auf Grund meiner Erfahrungen mit Zellen unter 3 Volt sind diese
inzwischen alle entsorgt
Dank dir trotzdem - Achim - den Gefallen mache ich dir also gerne!

Nachdem ich ja anfangs einfach nur bis zu 5 Zellen, als NiCd-Ersatz, in
Reihe geschaltet hatte und von der Leistungsfähigkeit und Haltbarkeit
selbst überascht war, ist jetzt einfach ein gewisses Interesse geweckt.

Beim Nachrüsten von Balanceranschlüssen ist mir z.B. aufgefallen, daß
die Spannungsdifferenz zwischen den einzelnen Zellen enorm war.
Ich hatte sie ja auch nicht vorsortiert, sondern einfach nur
zusammengelötet und vor der Benutzung gemeinsam mit kleinem Strom ein
paar Stunden geladen.
Um das mal etwas weniger destruktiv zu machen, habe ich dann die Zellen
einzeln an einem Li-Ion-Lader voll geladen und erst dann zu Strängen
verlötet.
Interessanterweise stellt sich hier nach nur ein paar unbenutzten Tagen
ebenfalls eine enorme Spannungsdifferenz ein.

Bisher sind das nur ungezielte Beobachtungen, die ich (rein aus
Interesse) gerne etwas  greifbarer "wissen" möchte. "Wahrheiten" nach
dem Motto "hab ich gehört" gibt es ja genug.

Um möglichst aussagekräftige Messungen (an Schrottakkus) durchzuführen,
versuche ich gerade halbwegs einheitliche Testbedingungen zu schaffen.
So bringe ich gerade alle (nur die Roten) Akkus in einen leeren Keller
(identische Lagertemperatur)und verlöte sie zum gemeinsamen Laden alle
parallel. Erstes Ziel ist ein Vergleich der Selbstentladung.

Es gibt ja das Gerücht, daß Akkus "einschlafen" und somit nach einer
längeren Lagerzeit erst mal zwei bis drei Zyklen brauchen um
aufzuwachen.
Was meint ihr? Ist da was dran?

von Manfred (Gast)


Lesenswert?

ASinus schrieb:
> Erstes Ziel ist ein Vergleich der Selbstentladung.
Gute Sache, damit fängt man vorgeschädigte Zellen weg.

> Es gibt ja das Gerücht, daß Akkus "einschlafen" und somit nach einer
> längeren Lagerzeit erst mal zwei bis drei Zyklen brauchen um
> aufzuwachen.
Hatten wir dazu schon einmal einen anderen Thread? Ich nehme die
Entladespannung bei konstantem Laststrom auf und gucke mir den
Kurvenverlauf an. Wenn der recht schräg liegt oder am Ende den Knick
vermissen lässt, ist der Akku hochohmig.

Eine Verschiebung in Richtung "anständiger" Entladeverlauf nach 2..5
Zyklen habe ich bereits beobachtet - an 18650 unbekannter Herkunft und
länger 1 Jahr gelagert!

von ASinus (Gast)


Lesenswert?

Update:
Es sind jetzt alle roten Zellen mit einer Leerlaufspannung größer 3,2
Volt zusammengelötet.
Dazugenommen (markiert) habe ich auch noch die Zellen, die in den
letzten Monaten schon mal benutzt, also geladen und damit bei einer
Spannung zwischen 3,7 und knapp über 4 Volt lagen.
Es kam zu keiner spürbaren Erwärmung.

Ein imposanter Block aus 98 Zellen !

Raumtemperatur: 5°C

Interessanterweise ist die Leerlaufspannung im Block nicht überall
identisch. An den Messpunkten aber auch nicht konstant.
Verbindungen sind aus 0,6mm Kupferschaltdraht (versilbert).

Manfred schrieb:
>> Erstes Ziel ist ein Vergleich der Selbstentladung.
> Gute Sache, damit fängt man vorgeschädigte Zellen weg.

Danke.
Hast du grobe Zahlen bzw. Zeiten zur Orientierung?

Manfred schrieb:
>> Es gibt ja das Gerücht, daß Akkus "einschlafen" ...
> Hatten wir dazu schon einmal einen anderen Thread?

Wenn, dann hab ich ihn nicht gefunden.

Kennlinien aufzeichnen und vergleichen ist mit Sicherheit die
aussagekräftigste Methode.
Zur Vorauswahl vermutlich etwas oversized.

von roger (Gast)


Lesenswert?

" Kennlinien aufzeichnen und vergleichen ist mit Sicherheit die
aussagekräftigste Methode.
Zur Vorauswahl vermutlich etwas oversized."

in keinster Weise, mit
http://www.ebay.de/itm/Constant-Current-Electronic-Load-9-99A-60W-1-30V-Battery-Capacity-Tester-FR-/142201604072?hash=item211be047e8:g:RGAAAOSwj85YRQUz

problemlos möglich

von ASinus (Gast)


Lesenswert?

Update:

Die Spannungsdifferenz ist stark zurückgegangen, aber noch immer Meßbar.

Nach einer Stunde lag sie noch bei 0,3 Volt zwischen den Vorgeladenen
und den Unbenutzten.
Jetzt - nach rund sechs Stunden - sind noch 0,05 Volt Differenz in der
selben Verteilung messbar.
Leerlaufspannung pendelt sich bei knapp über 3,8 Volt ein.

Da das "Auspendeln" länger dauert, als ich dachte,
verschiebe ich die Ladung auf morgen.

Dachte an 5A. Das wären 51mA pro Zelle.
Ladeende, dachte ich an 10 Stunden (ist ein gekaufter Li-Lader, der
sollte im Zweifel auch vorher schon abschalten, was ja wohl ein Zeichen
für argen Schrott wäre.)
 - Einwände?

Mit einer erneuten Spannungsdifferenz rechne ich nicht. Bin aber
gespannt.
Wetten werden noch angenommen-

von Armin X. (werweiswas)


Lesenswert?

Dieser blaue Ring codiert bei den Sanyo die Kapazität. Wofür das Blau
steht kann ich aber momentan nicht sagen.
98 Zellen? Respekt.
Sind die alle in Serie geschaltet, weil Du eine Differenzspannung
feststellen kannst? Dann hast Du 400VDC. Saugefährlich!

Armin

von ASinus (Gast)


Lesenswert?

update 6:30Uhr
Die Spannungsdifferenz hat sich ausgeglichen.
Das Multimeter zeigt an allen Zellen die selbe Spannung an.

Armin X. schrieb:
> Dann hast Du 400VDC. Saugefährlich!

Dank dir, für die Warnung !
Die Zellen sind alle parallel (also max. 4,2V) und untereinander als
"Hochstromsicherung" mit 0,6mm versilbertem Kupferdraht verlötet.
Das ganze steht in einem alten, leeren Kohlenkeller auf einer
Steinplatte auf einem Stahltisch direkt unter der alten Kohlenschütte.
Sollten die Li-Ion-Zellen "durchgehen", könnte also auch von außen
glöscht werden.
Netzstrom im Keller ist abgestellt.
Die Ladeenergie kommt aus einem 12V Bleier.
Außer mir, befindet sich niemand im Gebäude.
Hoffe mal, daß diese Vorsichtsmaßnahmen übertrieben sind.

Das Ladegerät ist auf 5A eingestellt.
Nach ca. zwei Sekunden zeigt es allerdings 4,2V und schaltet auf 1,6A
zurück.
Am Akku sind nur 3,9 Volt (überall) messbar.

von Waldemar Z. (waldemar_z)


Lesenswert?

Armin X. schrieb:
> Tu mir einen Gefallen und lade Zellen die auf Null runter waren nicht
> mehr. Die können durchgehen und sich unkontrolliert erwärmen. Wenn doch,
> in einem Eimer Wasser zum Abkühlen versenken.

Viele dieser Zellen sind aber noch gut. Langsam mit unter 100mA laden
bis 3V, dann kann auch nichts passieren. Ab 3V kann man wieder ganz
normal laden. Wenn man bei unter 3V mit hohem Strom auflädt, schadet es
der Zelle, so dass sie davon erst nicht verwendbar wird.

von Michael X. (Firma: vyuxc) (der-michl)


Lesenswert?

Die tiefentladenen Zellen haben allerdings eine hohe Selbstentladung.
Aus reinem Spieltrieb ist es ja ok, aber man sollte von den Teilen nicht
mehr viel erwarten.

von ASinus (Gast)


Lesenswert?

Waldemar Z. schrieb:
> Viele dieser Zellen sind aber noch gut.

Bei neuwertigen Akkus, die aus "versehen" tiefentladen werden und man
sofort handelt, mag das stimmen.
Bei ausrangierte, alte Akkus ist meine Erfahrung:

ASinus schrieb:
> Die Ladung der "2V"Zellen ist möglich.
> Die Selbstentladung bringt diese Zellen aber binnen drei bis vier Tagen
> wieder in den Bereich um 2,5 Volt.
> Nach maximal drei Ladezyklen (bei 100 mA bis 4 V) waren 100% der
> Probanten "am Ende"
> Fazit - die Mühe hätte ich mir sparen können.

von Manfred (Gast)


Lesenswert?

ASinus schrieb:
> Manfred schrieb:
>>> Erstes Ziel ist ein Vergleich der Selbstentladung.
>> Gute Sache, damit fängt man vorgeschädigte Zellen weg.
> Danke.
> Hast du grobe Zahlen bzw. Zeiten zur Orientierung?
Erstmal habe ich das relativ gesehen, gleichartige Zellen über längere
Zeit beobachtet. Das waren keine 18650 sondern prismatische LiIon um
650mAh. Die, die durch Selbstentladung auffielen, sind allesamt dick
geworden.

Eine liegt mit Zettel auf dem Tisch: Im Juni 2015 4,13V hat sie aktuell
noch immer 3,99 Volt. Die Dinger haben eine Schutzschaltung dran, deren
Eigenverbrauch ich mal um 2µA schätzen kann.

Ein Satz 18650 hat um 3,75V je Paar, die letzte Ladung liegt mindestens
ein Jahr zurück - ein Fujitsu Laptop-Akku von Pollin, 3x2 = 11 Volt.

Belastbare Zahlenreihen habe ich nicht aufgenommen, aber mehr als 10mV
pro Monat verschwinden eigentlich nicht.

von ASinus (Gast)


Lesenswert?

Manfred schrieb:
> Belastbare Zahlenreihen habe ich nicht aufgenommen, ...

Na, das mache dann jetzt ich.
Auch wenn die "Belastbarkeit der Zahlen" meiner Zellen arge
Einschränkungen aufweist (unbekannte Historie, alter etc.).

Aber dank dir, Manfred.

Frage am Rande - du zeichnest deine Entladekennlinien mit einer
Konstantstromschaltung auf - warum?
Mit einem "konstanten" Widerstand kann man doch den Strom über die
Spannungsaufzeichnung des Logs ebenfalls ausrechnen und damit die
Energiemenge bestimmen. Konstante Raumtemoperatur und Widerstand auf
einem großen Kühlkörper vorausgesetzt.

Noch ne Frage

@All

Wenn in den technischen Daten steht:
Entladeschlussspannung: 2.75 V und
Entladestrom: MFG: 5 A

MFG ist sicher nicht ein Marine Flieger Geschwader...
Aber meinen die dann, daß nur mit 5A bis 2,75V entladen werden darf?
Bei weniger Strom entsprechend weniger entladen bzw. mehr Spannung?
Kennlinien sind leider keine dabei. Die Daten stammen auch von der
Webseite eines Händlers.

von Waldemar Z. (waldemar_z)


Lesenswert?

> Die Ladung der "2V"Zellen ist möglich.
> Die Selbstentladung bringt diese Zellen aber binnen drei bis vier Tagen
wieder in den Bereich um 2,5 Volt.
> Nach maximal drei Ladezyklen (bei 100 mA bis 4 V) waren 100% der
Probanten "am Ende"
> Fazit - die Mühe hätte ich mir sparen können.

Hier habe ich z.T. andere Erfahrung gesammelt.
Man muss hier einige Fälle unterscheiden.
Zellen, die schon vorgeschädigt waren und hohe Selbstentladung aufweisen
sieht man da dran, dass ein "Block" aus der Reihenschaltung z.B. 0V hat
und die anderen annähernd gleiche höhere Spannung aufweisen. Solche
Zellen (die mit den 0V) sind nicht mehr gut.
Es kann aber auch sein, dass das Akkupack einfach nur lange ohne
Benutzung gelegen hat und sich alle Zellen entladen haben. Solche Zellen
sind meist noch gut.
Auch kann es sein, dass beide Fälle gleichzeitig eingetreten sind.
Hier muss man halt jede Zelle einzeln testen.
Manche sind nicht mehr zu gebrauchen. Manche zeigen eine erhòhte
Selbstentladung, die aber für bestimmte Anwendungen noch hinnehmbar ist.
Andere haben keine hohe Selbstentladung, dafür jedoch eine niedrigere
Restkapazität. Und noch andere sind fast neuwertig. Je nach dem wieviel
Glück man hat :)

von Manfred (Gast)


Lesenswert?

ASinus schrieb:
> Na, das mache dann jetzt ich.
> Auch wenn die "Belastbarkeit der Zahlen" meiner Zellen arge
> Einschränkungen aufweist (unbekannte Historie, alter etc.).
Ja .. aber mit dem gleichen Ziel, brauchbare Zellen aus dem Schrott zu
fischen.

> Frage am Rande - du zeichnest deine Entladekennlinien mit einer
> Konstantstromschaltung auf - warum?
> Mit einem "konstanten" Widerstand kann man doch den Strom über die
> Spannungsaufzeichnung des Logs ebenfalls ausrechnen und damit die
> Energiemenge bestimmen.
Datenblätter von Akkus geben Werte bei konstantem Strom an, da mache ich
es eben so. Ich sehe dort auch eine verbesserte Genauigkeit, weil
Kontakt-Übergangswiderstände durch die elektronische Last gebügelt
werden.

Als Stromlast setze ich einen LM1117 ein, samt einer Schottky-Diode
bleibt der bis ca. 2,5 V herunter stabil.

Widerstand ist üblich bei Primärzellen, soweit man überhaupt vernünftige
Datenblätter findet.

> Wenn in den technischen Daten steht:
> Entladeschlussspannung: 2.75 V und
> Entladestrom: MFG: 5 A
> Aber meinen die dann, daß nur mit 5A bis 2,75V entladen werden darf?
> Bei weniger Strom entsprechend weniger entladen bzw. mehr Spannung?
Ja, genau so!

Als Daumenfaktor nehme ich an, dass eine Zelle binnen 30s nach
Abschaltung der Last wieder 3 Volt haben sollte, sonst war das zu weit.

Bzgl. der Entladeschlußspannung lohnt es sich, Datenblätter anzugucken -
z.B. haben die 18650 von Panasonic und LG im Datenblatt unterschiedliche
Schlußspannungen und auch einen abweichenden Spannungsverlauf. Bin ich
drüber gefallen, nachdem ich von beiden je eine gekauft und gemessen
hatte.

von ASinus (Gast)


Lesenswert?

Aktuelle Situation:
Die Ladung des Blocks hatte ich gestern nach 10 Stunden abgebrochen und
die Zellen alle voneinander getrennt.
Die Spannung des Blocks lag zu dem Zeitpunkt bei 3,98V - überall.

Heute, die erste Messung.
Die allermeisten Zellen liegen zwischen 3,93 und 3,95 V.
Die "schon mal benutzten" fast ausschließlich bei 3,95.

Zwei Zellen sind bei 3,92. ("unbenutzte" Zellen, die früher paralell
verbaut waren.)
Eine bei 4,09 und eine sogar bei 4,22. (Habs drei mal nachgemessen.)
Diese Zellen stammen auch aus einem "benuten" Pack.

Waldemar Z. schrieb:
> Hier habe ich z.T. andere Erfahrung gesammelt.
> Man muss hier einige Fälle unterscheiden.

Leider sind die "Unterspannungsprobanten" alle schon im Schadstoffmobil
auf ihrer letzten Reise... Wäre wohl auch sehr interessant gewesen.
Die unterschiedlichen Fälle, von denen du sprichst, lassen sich auch
sehr schlecht zuordnen, wenn die Historie der Akkus nicht bekannt ist.
Selbst mit meiner Vorauswahl sind die Messergebnisse allerhöchstens eine
Orientierung und keinesfalls eine umfassende Wahrheit.

Wie Manfred aber schon richtig schrieb:
Manfred schrieb:
> ... brauchbare Zellen aus dem Schrott zu fischen.


Manfred schrieb:
> Datenblätter von Akkus geben Werte bei konstantem Strom an, da mache ich
> es eben so.
Wenn ich du wäre, würde mich das jetzt jucken und ich würde bestimmt mal
zwei oder drei Vergleiche durchführen. ;-)

"Sieht gut aus" oder "Sieht gar nicht gut aus" ist ja auch schon eine
Aussage.

Manfred schrieb:
> Bzgl. der Entladeschlußspannung lohnt es sich, Datenblätter anzugucken -

Ja. Dank Armins Hinweis, hab sie inzwischen sogar.
Da ich aber ungern Werbung mache, oder Anwaltsbriefe von Herstellern
lese, erspare ich mir die Nennung der Bezeichnung.

von Manfred (Gast)



Lesenswert?

ASinus schrieb:
> Manfred schrieb:
>> Datenblätter von Akkus geben Werte bei konstantem Strom an, da mache ich
>> es eben so.
> Wenn ich du wäre, würde mich das jetzt jucken und ich würde bestimmt mal
> zwei oder drei Vergleiche durchführen. ;-)

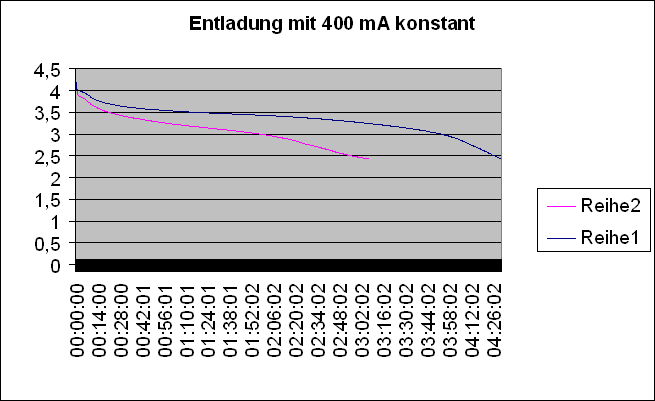

Grafik "OEM_gruen" Reihe 2 so, wie ich ihn bekam, Reihe 1 nach ein paar
Zyklen - gebraucht unbekannter Herkunft!

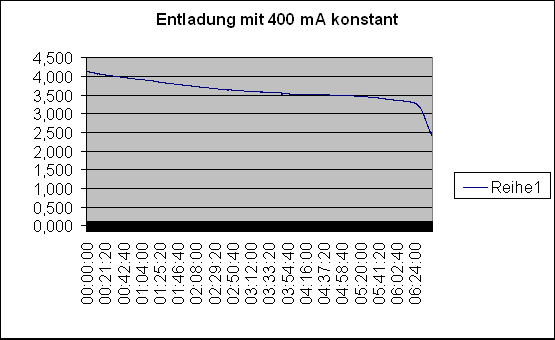

LG und Panasonic wurden fabrikneu gekauft, liegen minimal über der
Nennkapazität. Da sieht man die unterschiedliche Spannungslage, wie sie
sich mit den Datenblättern auch bestätigen lässt.

Im realen Betrieb mit einer LED-Taschenlampe kann man sich die nominal
höhere Kapazität der Panasonic irgendwo hin schieben, weil die Spannung
deutlich zu früh weg ist.

von ASinus (Gast)


Lesenswert?

Bin ja ein fieses Grautier.

@Manfred

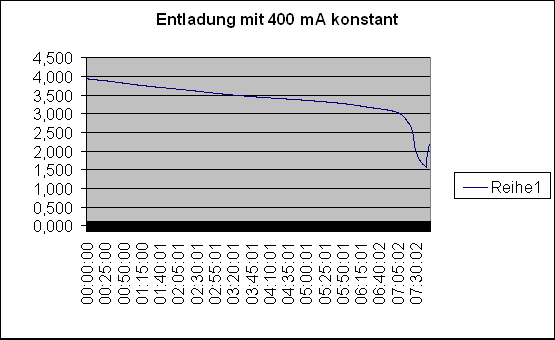

vom "18650_Panasonic_Pollin.png" hätte ich den ganz rechten Haken bitte
etwas größer.

Manfred schrieb:
> "OEM_gruen" Reihe 2 so, wie ich ihn bekam...
Ist ja schon ein dezenter Unterschied.
Deckt sich mit meinen "erfühlten" Erfahrungen, allerdings noch aus der
Zeit der Bleier.
Im Kewet war das schon nach einem langen Wochenende nicht mehr zu
"übersehen"...

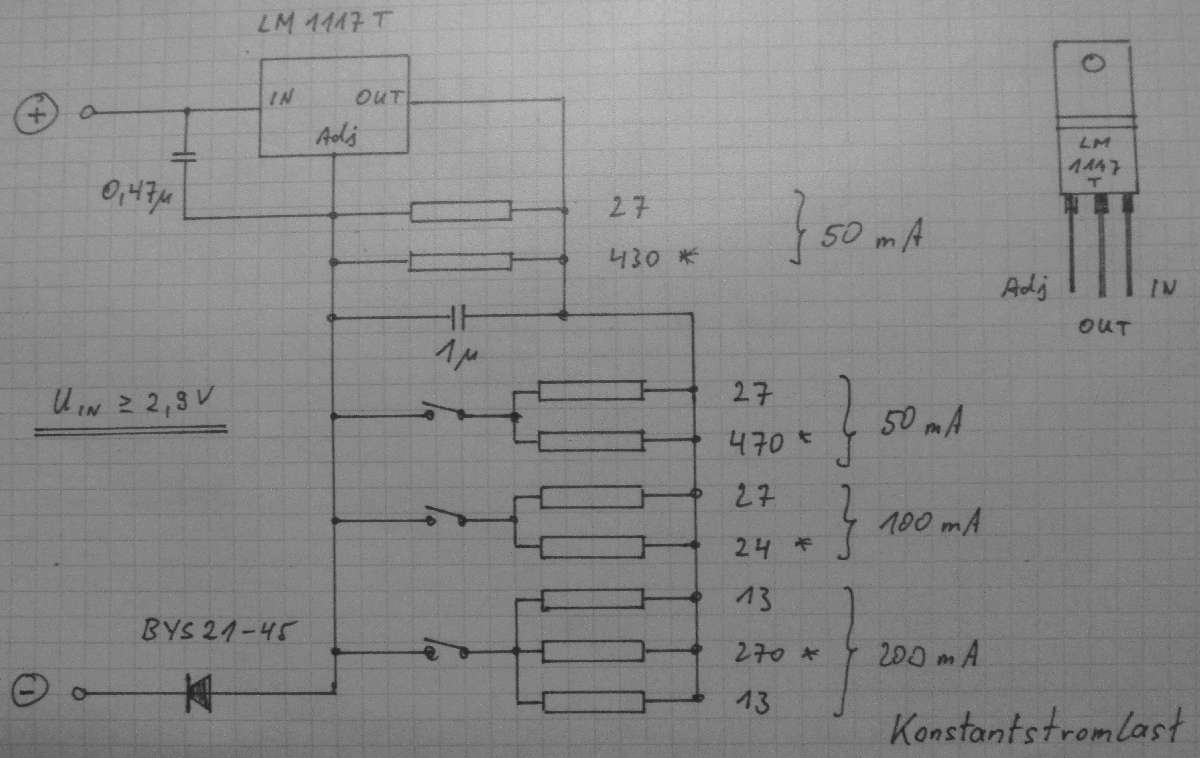

"Stromlauf_1200_gr.jpg"
Stelle fest, daß es nicht so einfach ist, einen konservativen
Schmitt-Trigger unter diesen Voraussetzungen (Entladung einer einzelnen
Zelle mit Eigenstromversorgung) sauber zum Schalten zu kriegen.
Vorteil der Transistorschlatung ist, daß sie prinzipell von Anfang an
"eingeschaltet" ist und erst mal abschalten muß, um voll "scharf" zu
sein.
Die Abschaltung würde uns ja reichen, aber... +-0,3Volt Toleranz ist mir
zu ungenau...
Die Metereologen sagen Regen an...gibt mir Zeit im Haus.

von ASinus (Gast)


Lesenswert?

ASinus schrieb:
> Metereologen

Sorry
Metereolügen

ääh - egal.

von ASinus (Gast)


Lesenswert?

Kurzes Update:
Bei 87 Zellen ist die Spannung binnen 24 Stunden um 0,01 Volt gesunken.
Der Rest hatte den selben Meßwert.

von Manfred (Gast)


Angehängte Dateien:

Lesenswert?

ASinus schrieb:
> Bin ja ein fieses Grautier.
Grautiere gelten als stur, sonst aber doch eher friedfertig?

> vom "18650_Panasonic_Pollin.png" hätte ich den ganz rechten Haken bitte
> etwas größer.

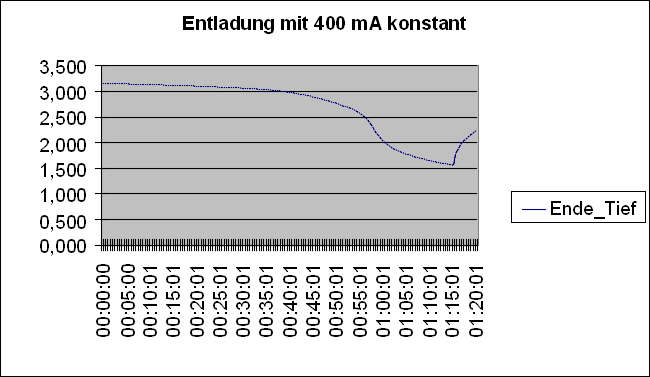

Eigentlich hätte ich das Ende weglöschen sollen, weil ich dort den Akku
mißhandelt habe. Aber bitte, Anhänge!

-----

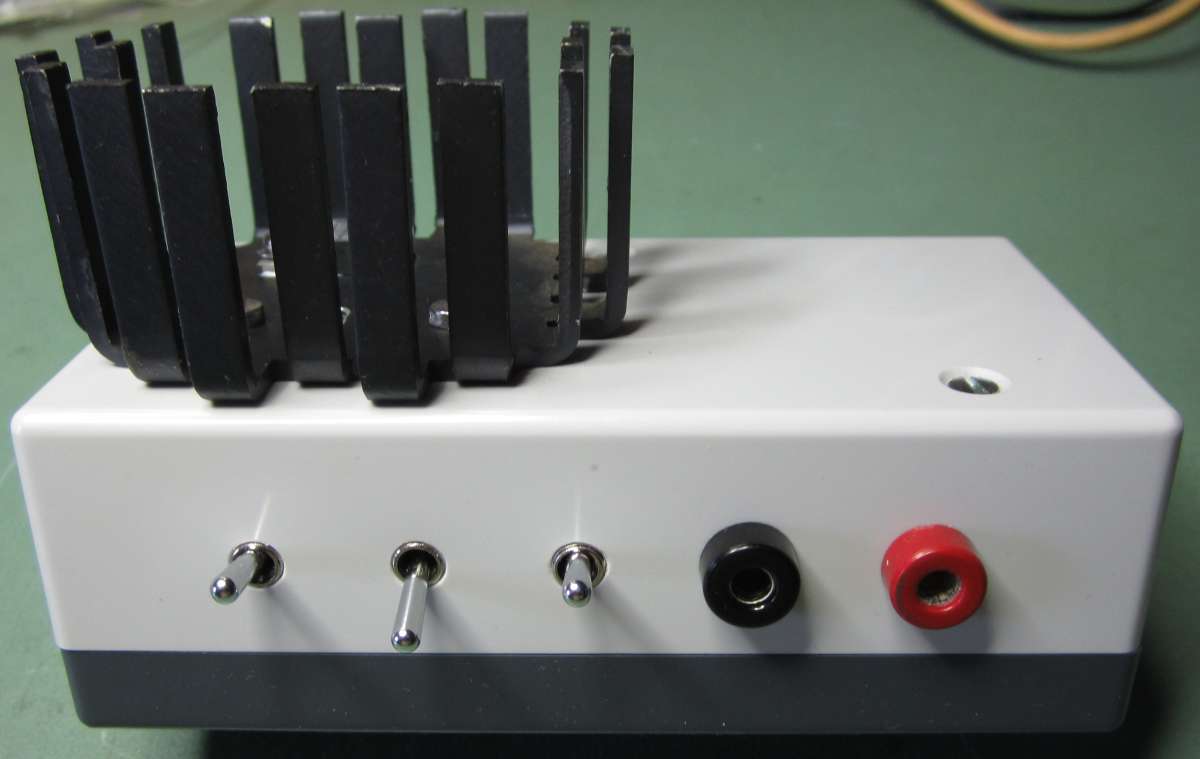

Ich habe dazu meine Konstantstromlast mal kurz gemessen, wie lange die
den Strom halten kann:

4,0 V - 400 mA = Sollwert
2,8 V - 397 mA
2,7 V - 370 mA
2,5 V - 315 mA
2,3 V - 259 mA
2,1 V - 204 mA
1,9 V - 150 mA
1,7 V -  97 mA
1,5 V -  46 mA

-----

Daraus könnte sich auch die Steigung der Kurve zum Ende erklären, da
geht die Last zunehmend weg. Der Anstieg ist natürlich nach Abschalten
der Last. Für eine Messung unterhalb 2,8V müsste also die Diode raus.

ASinus schrieb:
> Bei 87 Zellen ist die Spannung binnen 24 Stunden um 0,01 Volt gesunken.

Auseinander geklemmt oder im Parallelpaket?

von ASinus (Gast)


Lesenswert?

Manfred schrieb:
> Daraus könnte sich auch die Steigung der Kurve zum Ende erklären...

Das denke ich auch.

Manfred schrieb:
> Für eine Messung unterhalb 2,8V müsste also die Diode raus.

Wozu?
Willst du NiMH vermessen?
Oder dem Gerücht nachgehen, daß man Li-Ionen auch bis Null entladen
kann?

Interessant wäre mal der Unterschied zwischen deiner Entladung mit
konstantem Strom und einer mit einem konstanten Widerstand...

Zuerst brauche ich aber erst mal eine vernünftige Möglichkeit zum loggen
und überwachen gleichzeitig.
Und eine zuverlässige Endabschaltung.
Wenn ich das richtig gesehen habe, hat der eine Li-Lader ein
Entladeprogramm... wozu auch immer. Vielleicht ist das ja tauglich.

Manfred schrieb:
>> Bei 87 Zellen ist die Spannung binnen 24 Stunden um 0,01 Volt gesunken.
>
> Auseinander geklemmt oder im Parallelpaket?

Natürlich getrennt.
Hatte die Zellen alle nur zu einem Block verlötet, um wenigstens
halbwegs einen Ladungsausgleich herzustellen und sie dann gemeinsam zu
laden.
Nach dem Ladevorgang wurden sie sofort! voneinander getrennt

von Manfred (Gast)


Lesenswert?

ASinus schrieb:
>> Für eine Messung unterhalb 2,8V müsste also die Diode raus.
> Wozu?
> Willst du NiMH vermessen?
Ich bin im Schaltungskonzept von 3,0V Ende ausgegangen.
Der LM1117 hat lt. Datenblatt 1,25V Dropout max. @ 500mA, seine Referenz
ist 1,27V max. - daraus ergeben sich 2,52V. Zuzüglich der Schottkydiode
kommt das gerade so hin.

Du hast irgendwo 2,5V als Ende benannt, die könnte meine Schaltung ohne
Diode gerade noch so erreichen.

> Oder dem Gerücht nachgehen, daß man Li-Ionen auch bis Null entladen
> kann?
Bis Null ist schwierig, aber deutlich unter zwei Volt habe ich schon
gesehen - wenn man eine Schutzschaltung dran hat und sich lange genug
nicht um den Akku kümmert. Leider gibt es auch Zellen, die ab Werk
Scheiße und nach einem Jahr Lagerung tiefentladen sind.

> Interessant wäre mal der Unterschied zwischen deiner Entladung mit
> konstantem Strom und einer mit einem konstanten Widerstand...
Dann nimm die Messreihe auf.

> Zuerst brauche ich aber erst mal eine vernünftige Möglichkeit zum loggen
> und überwachen gleichzeitig.
> Und eine zuverlässige Endabschaltung.
Daran fehlt es hier auch. Loggen tue ich per DVM (UT61-D) am PC, aber
abschalten muß ich von Hand.

Eigentlich kann das ein Arduino hinreichend genau, gegen seine interne
Referenz könnte ich 4mV Auflösung bei etwa 20mV Genauigkeit bekommen.
Die Spannung alle xx-Sekunden auf die SD-Karte schreiben ist auch kein
Hexenwerk, ich müsste es langsam mal aufbauen.

> Wenn ich das richtig gesehen habe, hat der eine Li-Lader ein
> Entladeprogramm... wozu auch immer. Vielleicht ist das ja tauglich.
Sowas habe ich nicht, der käufliche Kram war mir stets zu teuer.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
