Meiner ist kaputt und ich kann nicht mehr entziffern was da auf dem
Gehäuse draufsteht.
Laut dem Foto auf dem Pollin Datenblatt scheint das ein NE555 von UTC in
SO-8 Bauform zu sein, allerdings wollte ich den Ersatz jetzt auf
Reichelt kaufen und dort sind die NE 555 alle von Texas Instrument und
es gibt verschiedene davon.
Es gibt z.b. einen NE 555 D für 18 Cent, dann einen TLC 555 CD SMD in
CMOS Ausführung, der deutlich mehr kostet, und dann gibt es wiederum
einen SA 555 D usw..
Also welcher passt hier?
Das ist die Anleitung von Pollin wo man auf dem Foto den IC erkennen
kann, genauere Angaben, sofern es von UTC verschiedene 555 gibt, findet
man da aber nicht.
http://www.pollin.de/shop/downloads/D120584B.PDF
Ansonsten habe ich noch diese UTC Datenblatt gefunden, aber ob das das
richtige ist, weiß ich leider auch nicht:
http://html.alldatasheet.com/html-pdf/453928/UTC/NE555/226/4/NE555.html
PS: Ja, ich bin Anfänger.
Die CMOS 555 von Reichelt sind auch ILC555. Zumindest die billigeren
davon, die von TI sind etwas teurer aber haben höhere maximale
Schaltfrequenz.
Aber da es alles NE555 Nachbauten sind, sind die austauschbar. Du kannst
einen beliebigen verbauen und der sollte tun, was er tun soll.
Empfehlenswert sind die CMOS Typen weil die BJT Versionen doch etwas
Saft ziehen.
Wenn du die Schaltfrequenz nicht kennst, solltest du den teuersten CMOS
Typ kaufen. Durch den Mindestbestellwert vielleicht nicht unbedingt bei
Reichelt.
hinz schrieb:> Du kannst in dem Fall 555 jedes Herstellers verwenden, auch die CMOS> Versionen würden funktionieren.
Was macht denn der 555 auf dem LCD-Modul?
Harald W. schrieb:> Was macht denn der 555 auf dem LCD-Modul?
Der Epson (oder Nachbauten) LCD Controller vom LCD braucht einen
externen 2 KHz Takt. Wenn man einen PIN + Timer beim µC frei hat, kann
man den Takt auch damit erzeugen.
2⁵ schrieb:>> Was macht denn der 555 auf dem LCD-Modul?>> Der Epson (oder Nachbauten) LCD Controller vom LCD braucht einen> externen 2 KHz Takt.
Irgendwie kommt mir das vor, als würde man in den neuesten Golf
einen Käfermotor einbauen... :-)
Harald W. schrieb:> 2⁵ schrieb:>>>> Was macht denn der 555 auf dem LCD-Modul?>>>> Der Epson (oder Nachbauten) LCD Controller vom LCD braucht einen>> externen 2 KHz Takt.>> Irgendwie kommt mir das vor, als würde man in den neuesten Golf> einen Käfermotor einbauen... :-)
Ein Käfermotor benötigt keinen externen Takt. Beim Golf VII wäre ich mir
da nicht sicher...
Sicher das das ein NE555 ist?
Und wie ist der kaputtgegangen?
Wer sagt, das der nächste an der Stelle länger hält und nicht gleich
wieder kaputtgeht?

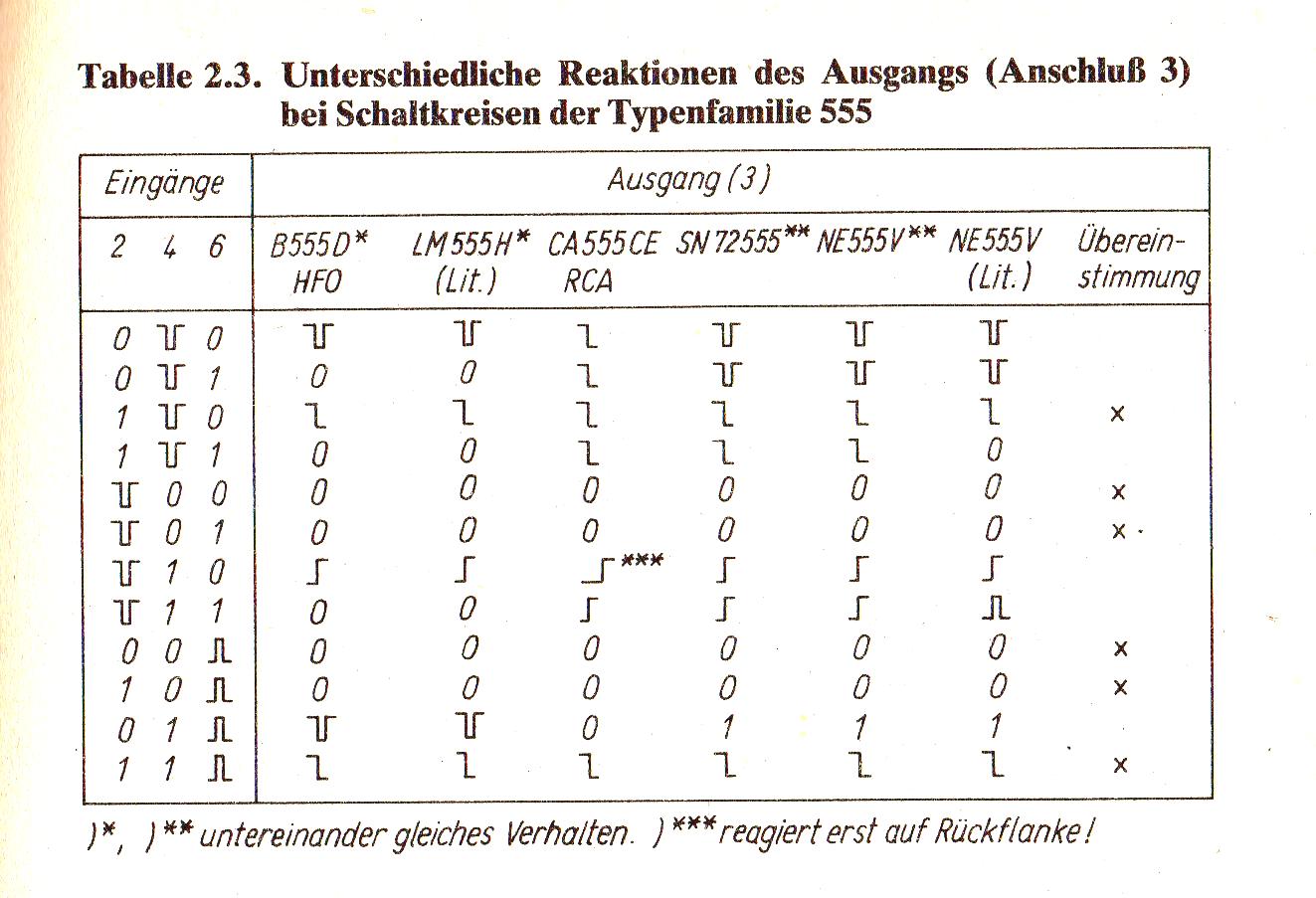

Und zu guter Letzt noch ein kleiner Anhang...
Harald W. schrieb:> Irgendwie kommt mir das vor, als würde man in den neuesten Golf> einen Käfermotor einbauen... :-)
Naja, "neusten Golf"... ich hatte mit so einem LCD das erste mal vor ca.
20 Jahren zu tun, als LCD für einen 68HC11 (Ruhe er in Frieden). Schon
"damals" hatte ein NE555 das Problem schnell beseitigt. Aber der NE555
ist nunmal nochmal gut 20 Jahre älter. Auf den Automarkt umgerechnet
wäre das eher Ford Model T Räder an Golf I.
hinz schrieb:> Du kannst in dem Fall 555 jedes Herstellers verwenden, auch die> CMOS> Versionen würden funktionieren.
In dem Fall würde ich den billigsten bei Reichelt nehmen.
Also ein NE 555 D.
Ob der jetzt viel oder wenig Strom braucht ist erstmal nicht so wichtig,
da es mir eh ums ausprobieren geht.
https://www.reichelt.de/ICs-NE-STV-/NE-555-D-SMD/3/index.html?ACTION=3&GROUPID=2915&ARTICLE=18799&SEARCH=555&OFFSET=16&;
Lutz schrieb:> Sicher das das ein NE555 ist?
Naja, auf dem Foto der verlinkten Anleitung steht NE555 drauf,
allerdings kann das ein NE555 + irgendein Buchstabenkürzel sein und
dieses kenne ich nicht.
> Und wie ist der kaputtgegangen?
Ich habe ihn zwar richtig rum, aber schlecht eingelötet, das sah so
unschön aus, dass ich versucht habe ihn mit einem Lötkolben wieder
auszulöten.
Dies hat sich bei dem verwendeten bleifreien Lot und den 8 Pins mehr als
schwierig erwiesen, was vermutlich dazu geführt hat, dass ich ihn kaputt
gebrutzelt habe.
Wobei ich mir da bezüglich dem kaputt oder nicht kaputt nicht ganz
sicher bin, es ist nur so, dass ich jetzt sowieso eine Bestellung bei
Reichelt tätigen wollte und dann könnte ich einen Ersatz IC für den Fall
der Fälle gleich mitbestellen.
Für andere Projekte kriege ich den auch unter, falls ich ihn dann doch
nicht brauchen sollte.
Inzwischen habe ich auch eine Lösung auf Youtube gefunden, wie man so
einen IC mit einem Stück dicken Kupferdraht, das man entsprechend biegt,
wieder mit einem Lötkolben ohne Heißluft auslöten kann.
Wen es interessiert, das war das Video:
https://www.youtube.com/watch?v=dCUSwADP6DE
2⁵ schrieb:> Harald W. schrieb:>> Was macht denn der 555 auf dem LCD-Modul?>> Der Epson (oder Nachbauten) LCD Controller vom LCD braucht einen> externen 2 KHz Takt.
Das ist korrekt.
>Wenn man einen PIN + Timer beim µC frei hat, kann> man den Takt auch damit erzeugen.
Danke für den Tipp. Werde aber trotzdem einen 555 verbauen, weil ich so
den LCD dann für verschiedene µC einsetzen kann ohne die alle speziell
anpassen zu müssen.
Vrono schrieb:> In dem Fall würde ich den billigsten bei Reichelt nehmen.> Also ein NE 555 D.
Der erzeugt aber gern Störimpulse auf der Betriebsspannung,
wenn er nicht gut abgeblockt wird.
Das mit den Störimpulsen wusste ich nicht, wenn ihr meint dass der
ILC555 besser ist, dann nehme ich den.
Es soll halt nur kompatibel sein und damit funktionieren.
Imho steht das im ILC555 sogar mit nem schönen Diagramm drin dass der
NE555 die Versorgungsspannung bei jedem Schaltvorgang stark belastet und
der ILC nicht.
Ein Teil davon wird natürlich Marketinggewäsch sein.
Ich melde mich mal kurz nochmal.
Für den Fall, dass jemand die gleiche Frage hat.
Es ist ein ganz normaler NE555 von Unisonic Technologies.
Auf dem IC steht folgendes:
UTC NC()R
NE555
Das () könnte auch ein O oder 0 sein, wenn man die Annahme trifft, dass
das Bedrucken nicht fehlerfrei war.
Der R ist auch nicht vollständig
